web集群架構

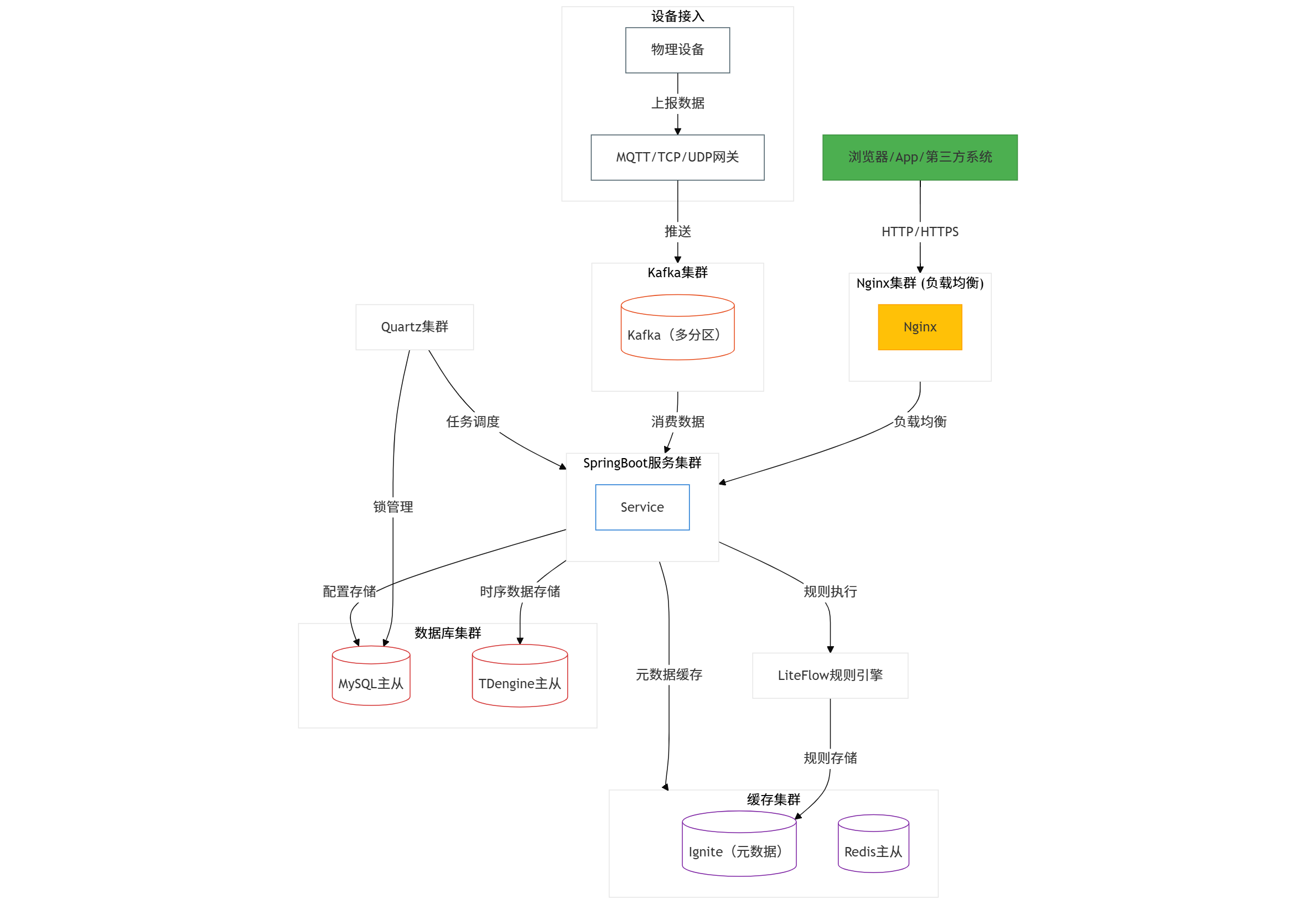

圖-1-架構整體圖

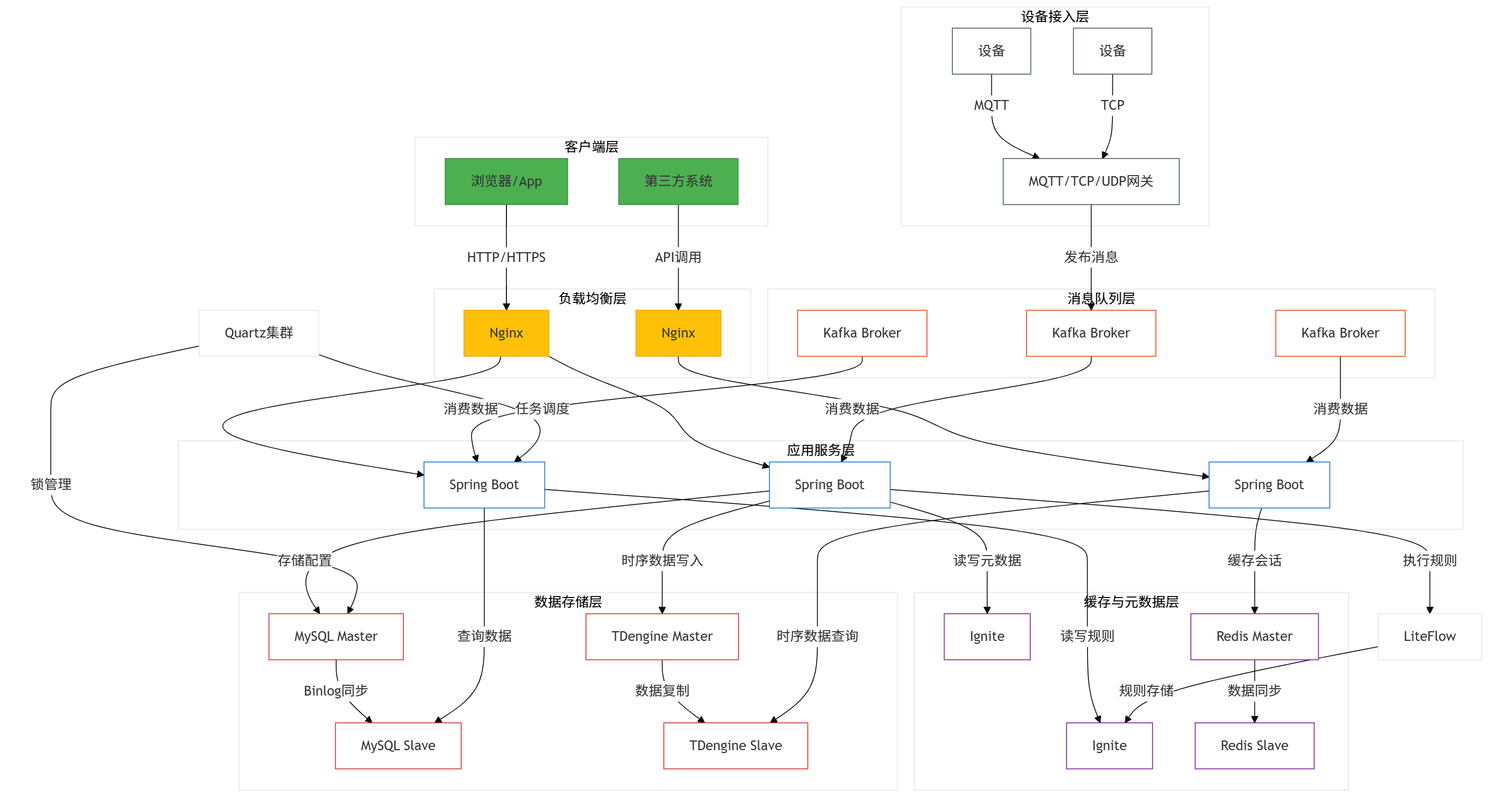

圖-2-架構詳細圖
1. 客戶端層
- 用戶終端：瀏覽器、移動App、第三方系統通過HTTP/HTTPS協議接入。
2. 負載均衡層
- Nginx集群：
- 反向代理和負載均衡后端服務。
- 支持SSL終止和靜態資源緩存。
- 橫向擴展確保高可用性。
3. 應用服務層
- Spring Boot服務集群：
- 提供RESTful API接口，處理業務邏輯。
- 橫向部署多實例，通過Nginx實現負載均衡。
4. 消息隊列層
- Kafka集群：
- 分區策略：每個Topic劃分為多個分區（如
Partition 1、Partition 2），通過分區實現消費者負載均衡。 - 消費設備數據：從Fmq集群（MQTT/TCP/UDP服務集群）接收設備上報的數據。
- 生產者：設備網關服務將數據寫入Kafka。
- 消費者：Spring Boot服務消費Kafka數據，處理設備指令、告警等。
- 分區策略：每個Topic劃分為多個分區（如
5. 數據處理層
- 規則引擎：
- LiteFlow：負責場景聯動規則執行（如設備聯動、告警觸發）。
- Ignite：存儲和管理LiteFlow的規則配置，支持動態更新。
- 分布式任務調度：
- Quartz集群：部署Modbus輪詢?nèi)蝿?wù)，通過數據庫鎖實現集群模式的任務協調。
6. 緩存與元數據層
- 分布式緩存：
- Ignite集群：緩存設備元數據（如設備ID、狀態、配置），支持分布式查詢。
- 與Spring Boot集成，提供低延遲的元數據訪問。
- Redis主從架構：（待實現....）
- 主節點：處理寫操作（如會話狀態、實時計數器）。
- 從節點：處理讀操作，通過哨兵（Sentinel）實現自動故障切換。
7. 數據存儲層
- 關系型數據庫：
- MySQL主從架構：（待實現....）
- 主庫：處理事務性寫入（如用戶數據、設備配置）。
- 從庫：處理查詢請求，通過Binlog同步數據。
- MySQL主從架構：（待實現....）
- 時序數據庫：
- TDengine主從架構：
- 主節點：存儲設備采集的歷史數據（如溫度、濕度）。
- 從節點：提供高性能時序數據查詢，支持降采樣和聚合。
- TDengine主從架構：
8. 設備接入層
- 協議網關：
- 支持MQTT/TCP/UDP協議，對接物理設備。
- 將設備數據轉發至Kafka集群。
架構圖關鍵設計
- 高可用性：
- 所有關鍵組件（Nginx、Kafka、MySQL、Redis等）均采用主從或集群部署。
- 數據流向：
- 設備數據 → MQTT/TCP/UDP網關 → Kafka → Spring Boot服務 → TDengine/MySQL。
- 規則引擎和任務調度服務通過Ignite實現狀態共享。
- 性能優化：
- Ignite緩存設備元數據，降低MySQL查詢壓力。
- TDengine針對時序數據優化存儲和查詢效率。
- 擴展性：
- 通過Kafka分區和Nginx負載均衡實現水平擴展。
