文章介紹了使用Arduino工具開發ESP8266開發版的固件代碼，并燒錄固件到開發版，開發板跟FastBee平臺連接。
一、Arduino介紹
Arduino是一款開源電子原型平臺，包括硬件（各種型號的Arduino板）和軟件（Arduino IDE）。以下是對Arduino的具體介紹：
- 發展歷程：Arduino誕生于意大利的藝術設計學院Ivrea Interaction Design Institute，由Massimo Banzi等人發起。從2005年發布第一塊Arduino板至今，Arduino已經發展成為領域內最為流行的開源硬件平臺之一。
- 硬件組成：Arduino板主要由微控制器（MCU）、輸入/輸出引腳（I/O Pins）、電源接口、USB接口以及穩壓電路等部分組成。
- 編程語言：Arduino使用基于C/C++編程語言的簡化版本，并提供了豐富的庫函數，使得編寫代碼更加簡單易懂。
- 開發環境：Arduino IDE是基于Processing IDE開發的，對于初學者來說極易掌握，同時有著足夠的靈活性。
- 優勢特點：Arduino具有跨平臺、簡單清晰、開放性以及發展迅速等優勢。它支持Windows、Macintosh OS X、Linux三大主流操作系統，且編程環境易于初學者使用。
- 應用領域：Arduino可以應用于機器人項目、無人機、機械手臂、智能家居系統等多種領域。通過連接各種傳感器和執行器，Arduino可以實現與環境的交互，從而完成各種有趣的項目。
總的來說，Arduino是一款功能強大、易于上手的開源電子原型平臺，適合藝術家、設計師、愛好者以及對開發互動裝置或互動式開發環境感興趣的人使用。
二、ESP8266介紹
ESP8266是一款由樂鑫科技（Espressif Systems）開發的低成本、高性能的Wi-Fi芯片解決方案，廣泛應用于物聯網和嵌入式開發領域。以下是對ESP8266的具體介紹：
- 發展歷程：ESP8266自推出以來，憑借其強大的功能和極高的性價比，迅速在物聯網開發者中獲得了廣泛認可。它支持多種工作模式，如STA（站點模式）、AP（接入點模式）以及STA+AP混合模式，為設備提供了靈活的網絡連接方式。
- 硬件組成：ESP8266模塊內部集成了天線開關balun、電源管理轉換器等關鍵組件，因此僅需極少的外部電路即可實現完整的Wi-Fi功能。同時，它還支持多種接口標準，如SDIO 2.0、SPI、UART等，便于與各種微控制器進行連接和通信。
- 編程語言：ESP8266可以通過AT指令和Lua腳本進行編程。AT指令是一種基于文本的命令語言，用于控制模塊的各種功能；而Lua腳本則是一種輕量級的編程語言，適合在資源受限的環境中運行。
- 開發環境：ESP8266的開發環境相對簡單，只需使用串口調試工具即可與模塊進行通信，并進行代碼燒錄和調試。此外，還有許多第三方開發工具和庫可供選擇，如Arduino IDE、AiThinker IDE等，它們提供了豐富的API和示例代碼，方便開發者快速上手。
- 優勢特點：ESP8266具有高度集成、低功耗、易編程和低成本等特點。它集成了TCP/IP協議棧，可以直接連接到Wi-Fi網絡，無需額外的外部芯片；同時，其功耗非常低，適合電池供電的應用場景。此外，ESP8266的價格相對較低，可以大規模應用于物聯網產品中。
- 應用領域：ESP8266在物聯網領域的應用非常廣泛，包括但不限于智能家居、智能車輛、工業自動化、智能農業等。通過與各種傳感器和執行器的結合，ESP8266可以實現遠程監控、數據采集、設備控制等功能，為人們的生活和工作帶來極大的便利。
總的來說，ESP8266是一款功能強大、易于使用的Wi-Fi模塊，適用于各種物聯網和嵌入式開發場景。
三、開發環境搭建
1. 準備工具
- ESP8266系列開發版
- USB轉TTL模塊（部分開發版已集成）
- 電腦安裝Arduino開發工具

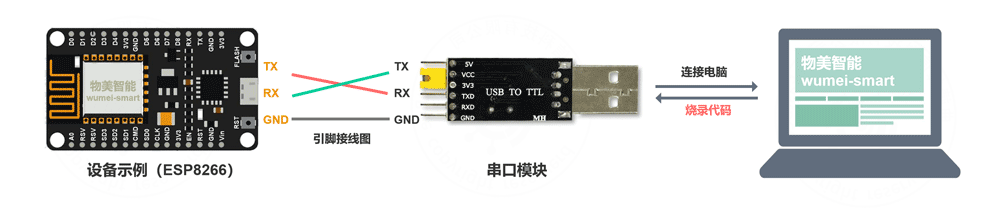

ESP8266開發版或者對應產品很多，可以淘寶查找購買。USB轉TTL線常用的例如ch340模塊，主要用于設備和電腦連接去燒錄代碼，接線時TX接RX，RX接TX，GND接GND，GPIO0引腳跟GDN引腳連接，拉低電平，進入燒錄模式。Arduino開發工具可以官網下載最新版本。
2. Arduino開發環境
提示
安裝失敗可能是網絡原因，需要翻墻，可以網絡上找免費加速器使用
2.1 安裝開發版
首先需要配置Arduino Core For Esp8266，它為arduino環境下的esp8266芯片提供了支持，使用arduino庫和函數編寫代碼，直接在esp8266上運行，它是一個arduino平臺上開發esp8266的插件。打開Arduino開發工具中的 文件 -> 首選項 -> 其他開發板管理器地址添加 http://arduino.esp8266.com/stable/package_esp8266com_index.json 。
然后安裝ESP8266開發版，打開 工具 -> 開發版 -> 開發版管理器 -> 搜索esp8266 community 并安裝。

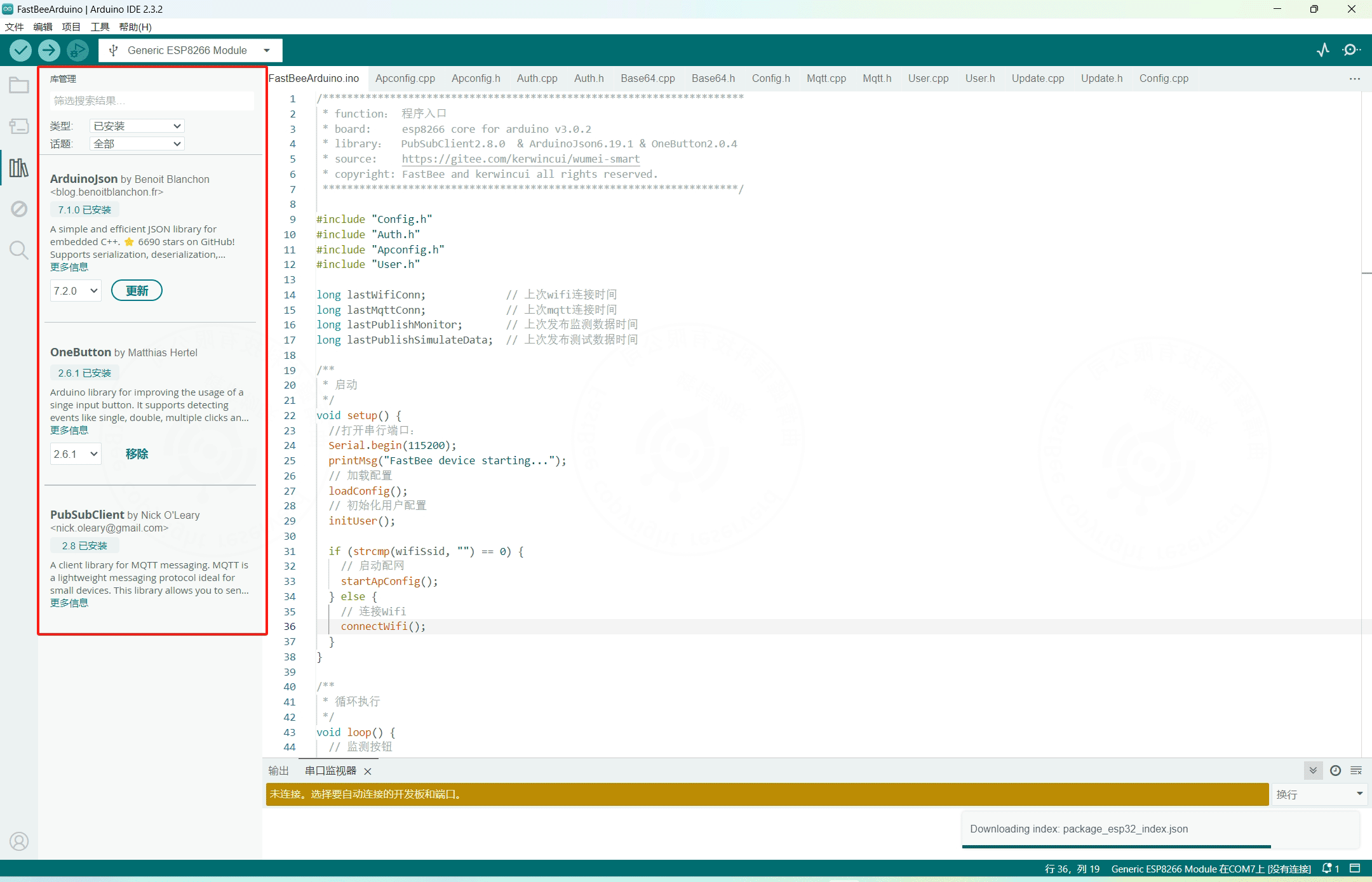

2.2 安裝插件 打開工具 -> 管理庫 -> 搜索并安裝 PubSubClient、 ArduinoJson、和OneButton，版本盡量保持一致
- ArduinoJson7.2.0
- OneButton2.6.1
- PubSubClient2.8.0
2.3 Arduino結構
setup方法中配置初始化參數，例如IO口模式、串口波特率、mqtt連接信息等，loop方法中代碼會重復執行，放置業務代碼，例如監聽消息等。
void setup(){
// 編寫初始化代碼，只會執行一次
}
void loop(){
// 編寫重復執行代碼
}四、FastBee固件代碼
1. 固件代碼介紹
使用該SDK主要修改Config.cpp里面的配置信息，在User.cpp里面根據產品物模型，實現自定義功能。
├───FastBeeArduino.h #程序入口
├───Apconfig.cpp #設備配網
├───Apconfig.h
├───Auth.cpp #設備認證
├───Auth.h
├───Base64.cpp #base64編碼和解碼
├───Base64.h
├───Config.cpp #全局配置信息（根據服務器信息和設備功能調整）
├───Config.h
├───Mqtt.cpp #設備交互
├───Mqtt.h
├───User.cpp #用戶自定義功能（根據設備功能調整）
├───User.h
├───Update.cpp #OTA升級
├───Update.h實現功能如下：
- WIFI連接、MQTT連接、設備加密認證、設備配網、發布設備信息、訂閱設備升級、Http和Mqtt獲取設備當前時間、
- 物模型（屬性、功能、事件）的發布和訂閱
- 實時監測、模擬上報監測數據
- 用戶自定義功能：繼電器的開關
- OTA升級
- 燒錄代碼
- 硬件部分：USB轉TTL模塊連接設備和電腦后，把GPIO0跟GND連接，拉低電平，設備進入燒錄模式，部分開發版已集成USB串口模塊，單機按鈕直接進入燒錄模式。

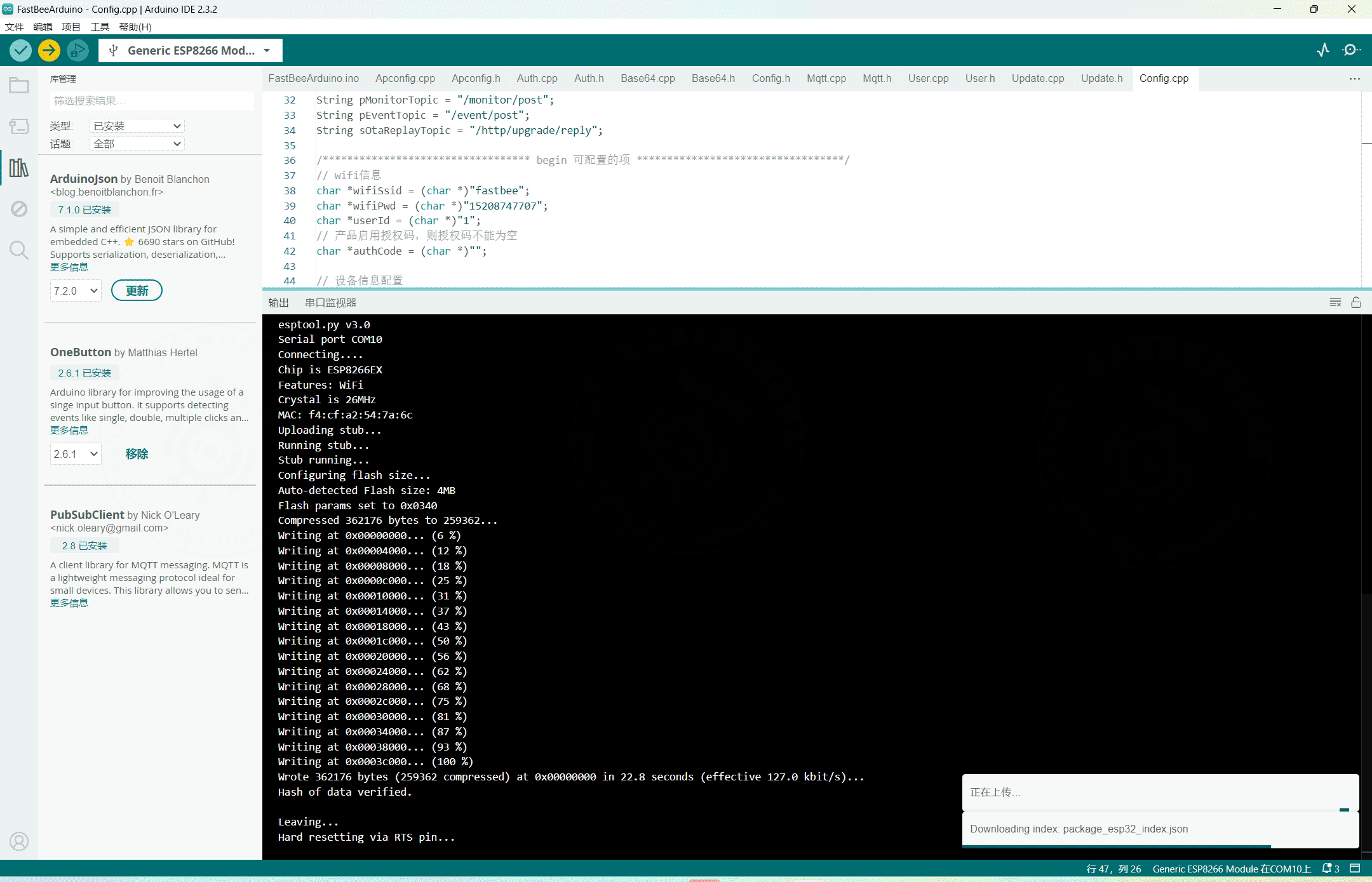

- 軟件部分：選擇對應的端口和開發版，單機上傳按鈕，開始編譯和燒錄固件

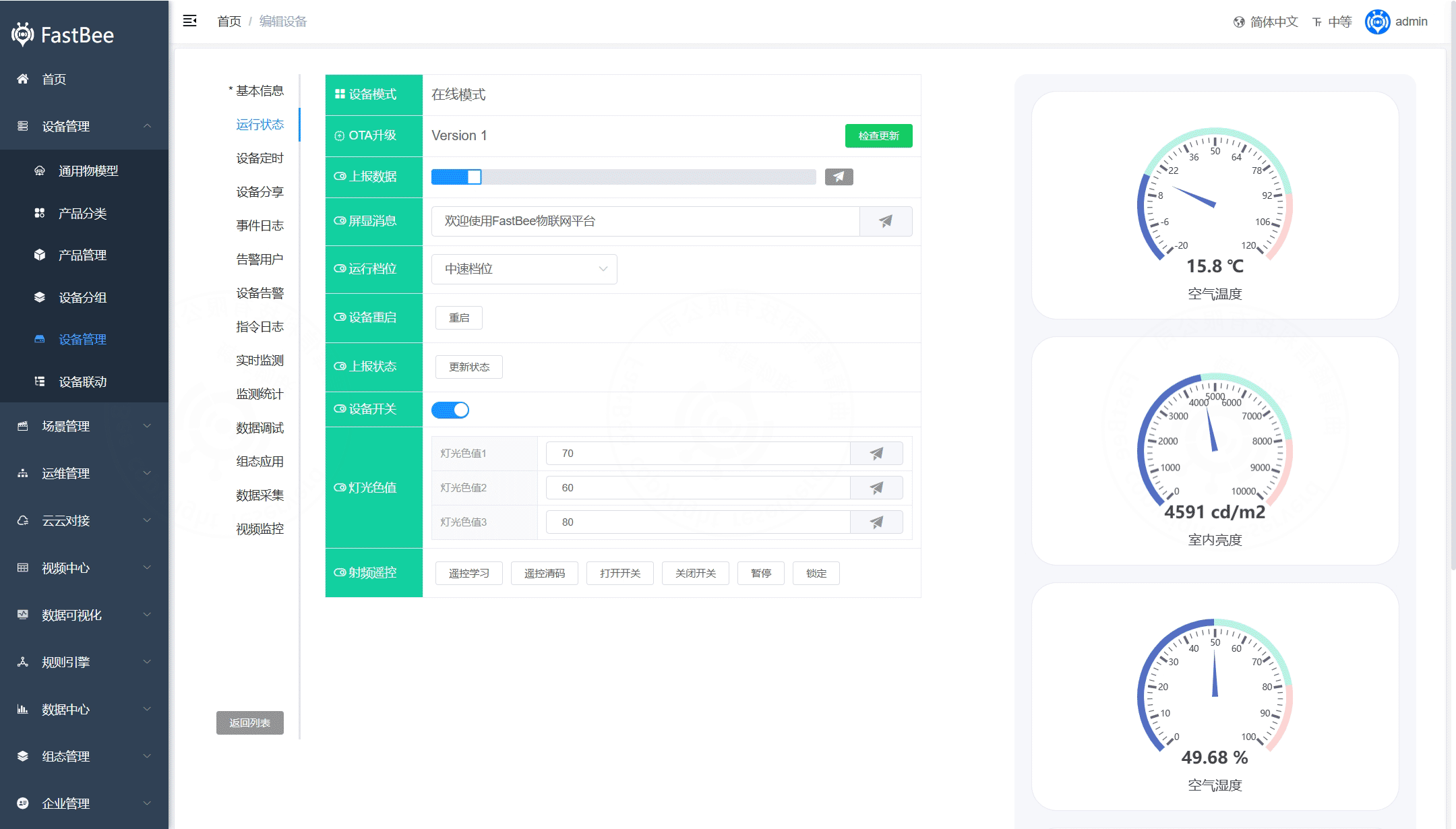

燒錄完成后，重啟設備，F(xiàn)astBee設備列表自動創建對應設備，設備詳情可以查看監測數據和控制設備。
