IEC-104協議

IEC104是一種基于TCP/IP的電力行業通信協議，主要用于數據遠程監控等功能。通信有一般有主要發送數據、接收命令的從站服務端和接收數據、發送命令的主站客戶端構成。采用應答式數據傳輸，一般上行數據為遙信、遙測，下行信息為遙控、遙調。

2 IEC104幀格式

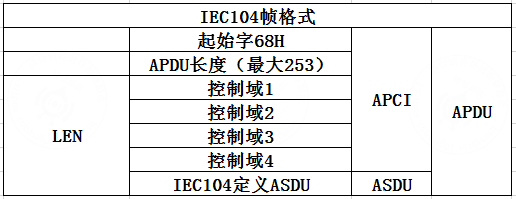

IEC104的通用幀格式如圖

其中APCI為控制信息部分，ASDU為存儲數據單元，APDU為長度等于APCI+ASDU-2,即減去起始字節和APDU長度字節。 IEC104有3種幀格式，分別為U幀即控制報文幀、S幀即監視幀和I幀即信息傳輸幀。

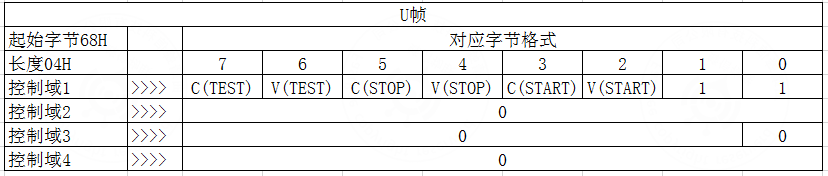

U幀：只包括APCI部分，主要有啟動幀、停止幀、測試幀。U幀具體格式如圖

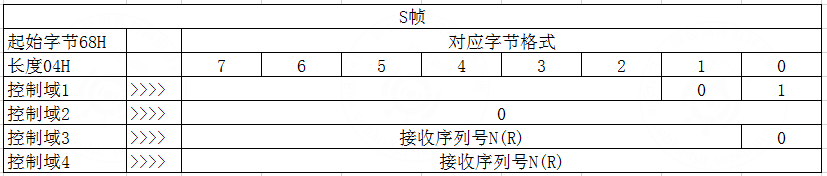

S幀：只包含APCI部分。S幀格式如圖

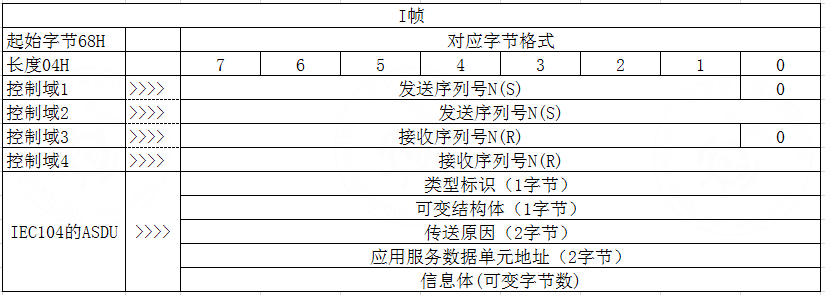

I幀：包含APCI+APDU部分。I幀格式如圖

發送序號和接收序列號是保證數據完整性的條件。類型標識定義發送數據的格式。可變結構體定義發送數據信息是有序還是無序，有序即一個信息體地址，元素的對應地址會在此信息地址基礎上依次加1。無序即1個地址對應一個元素。傳輸原因定義記錄傳送的原因，用以對傳輸數據進行歸類。

3 IEC104規約流程

由客戶端向服務器建立連接，同時，發送鏈路啟動幀。
服務端在收到鏈路啟動幀后，向客戶端發送啟動確認幀。
客戶端收到啟動確認幀后，發送總召喚命令數據請求幀。
服務端收到總召喚命令數據請求后，發送總召喚命令數據響應幀，然后繼續發送總召喚命令數據。總召喚命令數據發送完成后，發送總召喚命令數據結束幀。
客戶端在收到總召喚命令數據結束幀后，發送對時請求幀。
服務器收到對時請求幀后，發送對時響應幀。
由服務器主動向客戶端發送變化數據幀。同時，收到客戶端發送的控制類命令，回復相應的操作結果。
客戶端等到下一個數據總召喚命令數據周期，重復第4步之后的流程。

二 IEC104通信主站程序總體設計實現

根據項目需求和IEC104通信規約設計，主要包括遙信、遙測的解析程序功能，遙控、遙調的組合程序功能，數據庫并發操作。涉及技術Java面對對象編程，多線程，socket編程，JDBC數據庫操作映射API，C3P0高并發數據庫連接池。首先設計如圖的目錄結構：其中jdbc 庫文件存儲數據庫連接相關配置的類文件，model庫文件存儲著數據庫的對應模型的類結構文件，dao庫文件存儲著數據庫操作的類函數文件，iec104.util存儲著程序處理中所用到的工具類，iec104為程序邏輯主體，存儲著程序的主要處理類函數文件。設計如圖的配置文件目錄

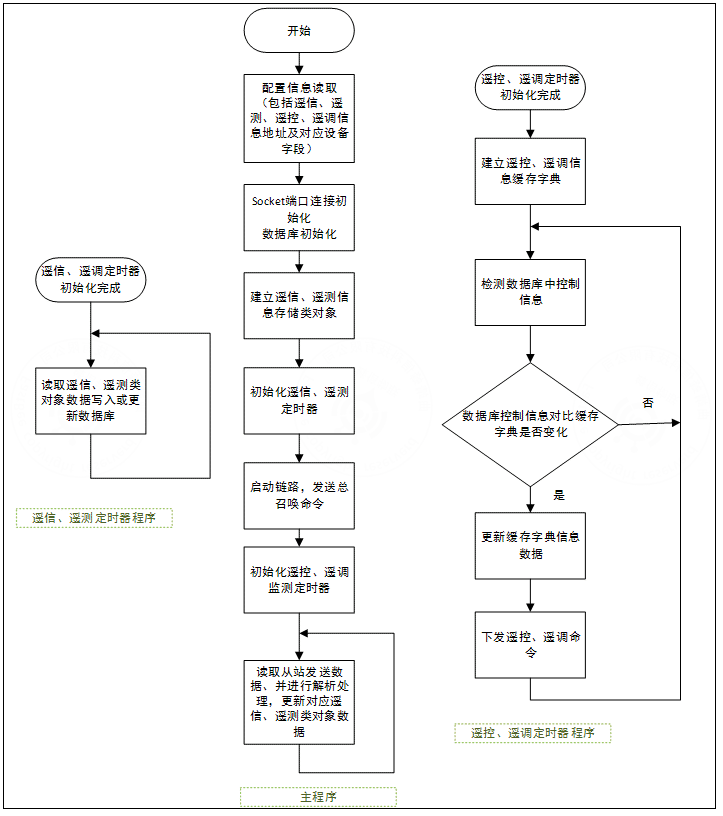

其中typeId.properties存儲著功能類型的數字對應信息漢字關系，cause.properties存儲著原因類型數字對應信息漢字關系，用于幀格式解析。remote_signal、remote_measure、remote_control、remote_adjust是存儲信息體地址和對應存儲數據庫字段關系文件，用于將設備狀態信息存儲到數據庫對應數據模型或從對應數據進行數據提取。設計主體程序有3部分構成，主程序包括配置信息初始化，Socket端口連接初始化，數據庫連接配置初始化，線程定時器初始化，啟動鏈路，接收遙信、遙測幀信息解析緩存到對應對象結構體；定時將緩存在遙信、遙測對象結構體的數據寫入數據庫；遙控、遙調定時器程序包括根據讀取數據庫對應數據信息與緩存字典比較，發現變化信息組合幀信息并發送。設計總體流程圖如圖

三 IEC104主站數據庫相關程序設計

1 設備數據庫模型類實現

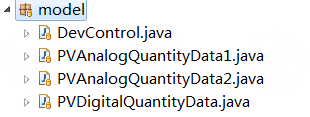

IEC104數據庫與Web管理系統共用一個數據庫，IEC104需建立的數據庫模型與web模型的屬性、字段都相同，在此基礎建立數據庫映射操作庫model中的映射實現類如圖

其中DevControl為存儲所有設備信息及其控制部分的映射實現類，PVAnalogQuantotyData1, PVAnalogQuantotyData1,PVDigtialQuantityData為具體設備(光伏逆變器)類的數字信息和模擬量信息映射實現類。

2 IEC104設備數據庫操作類實現

model每個類文件會對應數據庫操作dao庫中一個類文件，dao的類中會記錄數據庫操作所需要執行的增刪改查操作。目錄結構如圖：

以DevControlDao實現類為例簡要說明: 添加設備實現函數核心sql操作語句

Strning sql = "insert into microgrids_devcontrol (num, dev_type) values(?,?)";

更新設備類型號碼實現函數核心sql操作語句

Strning sql = "update microgrids_devcontrol set dev_type=? where num=?";

刪除設備類實現函數核心sql操作語句

String sql="delete from microgrid_devcontrol where num=?"

查詢設備是否存在函數的核心sql操作語句

String sql="select num from microgrid_devcontrol where num=?"

3 IEC104數據庫連接初始化

數據庫為考慮大量數據寫入時的性能要求，使用了C3P0數據庫連接池的方法來增強數據庫操作的性能。其中C3P0連接池初始化獲得mysql操作對象的類為jdbc包的C3P0Utils類

public class C3P0Utils {
	private static ComboPooledDataSource dataSource = new ComboPooledDataSource("mysql");
	public static DataSource getDataSource() {
		return dataSource;
	}
	public static Connection getConnection() {
		try {
			return dataSource.getConnection();
		}catch (SQLException e) {
			throw new RuntimeException(e);
		}
	}
}

其中，系統會調用主目錄下的c3p0-config.xml文件進行數據庫初始化配置，包括連接數據庫地址，數據庫用戶和密碼。

四主站核心程序設計

1 主站設備信息初始化

首先，程序會在初始化完成時加載配置文件dev.json，dev.json數據格式為設備編號，設備名，設備類型編號。（設備類型對應編號在Django model中進行定義，這里寫入是為便于Web管理操作）

{
  "PVI0101":{"name":"光伏1區光伏逆變器1號", "DEV_TYPE":1},
}

根據配置文件的設備信息會去更新數據庫DevControl中的設備信息，對配置信息存在數據庫卻不存在的設備使用dao庫DevControl類下的addDev方法進行添加，對配置信息中不存在設備數據庫卻存在的設備使用delDev方法進行刪除。根據設備類型編號去創建對應設備遙信，遙測需要的設備信息結構體，以便在后面獲取數據存入對應結構體存儲。

2 主站遙信、遙測程序設計實現

首先，程序會在初始化加載remote_signal.json、remote_measure.json、遙信、遙測配置文件，配置信息格式主要為信息體地址，對應數據庫字段名，對應數據庫表單名，對應數據庫設備編號。

{
  "14":{"field":"status_down","num":"PVI0101","table_name":"pvdigitalquantitydata","descript":"西科逆變器1_停機","注釋":""},
}

然后，使用多線程Runable類定義遙信、遙測數據寫入數據庫的方法即將設備對應數據信息結構體（在設備信息初始化中產生）使用對應sql方法寫入數據庫。使用ScheduledExecutorService類初始化遙信、遙測的多線程定時器得到對象service，再使用service下的scheduleAtFixedRate方法定時執行信息結構體數據寫入數據庫方法。

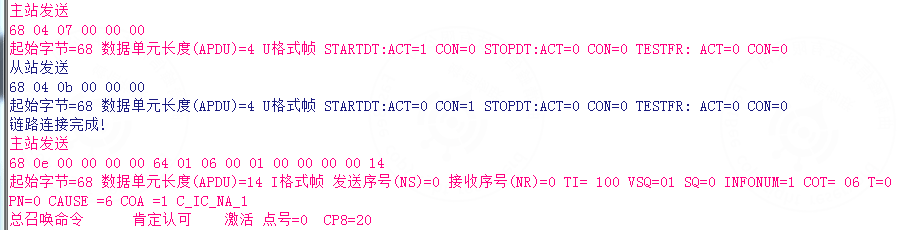

程序在發送完總召喚命令后會一直使用socket的方法去讀取從站發送過來的幀數據并進行解析，首先會使用Apdu類下的Apdu方法進行解析，獲得幀的啟動幀，APDU長度，發送序號，接收序列號，控制域信息，根據控制域信息會進行判斷幀類型，即為I幀，S幀，還是U幀。如果是S幀，或U幀獲取后基本不做處理，主要會進行I幀解析。再判斷是I幀后，會使用Asdu類下的Asdu進行解析，獲取幀的類型標識，傳輸原因，公共地址，可變結構體等信息，然后使用InformationObject類的InformationObject方法去根據幀的類型標識去把數據信息存入到InformationElement，再獲取存在信息體地址和數據的InformationObject對象。最后，再使用Client類中handleData方法，根據信息體地址從遙信、遙測配置文件獲取其在數據庫的表單名，對應字段，對應設備，把信息體對應的數據寫入到對應的設備信息結構體中。使用PMA軟件模擬從站進行遙信測試如下：首先啟動程序建立鏈接，并發送總召喚命令，如圖

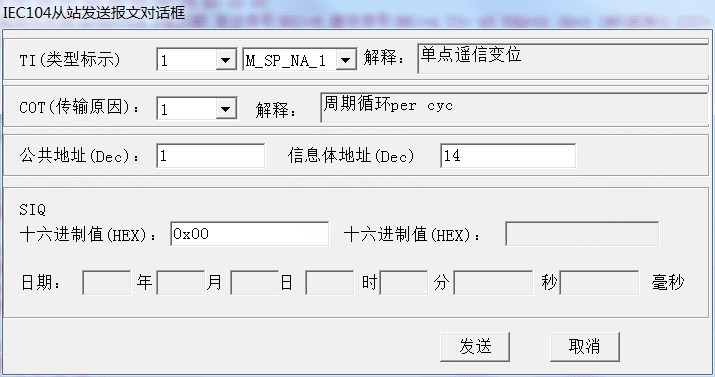

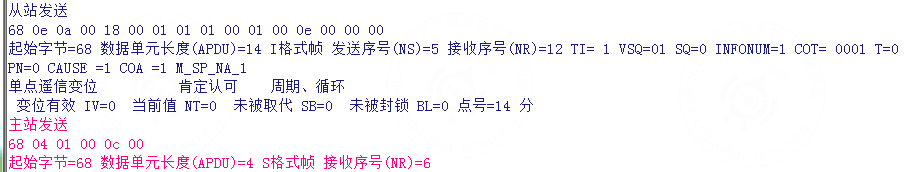

從站PMA地址發送地址為14，值為0的遙信數據（逆變器PV0101停機信號），如圖

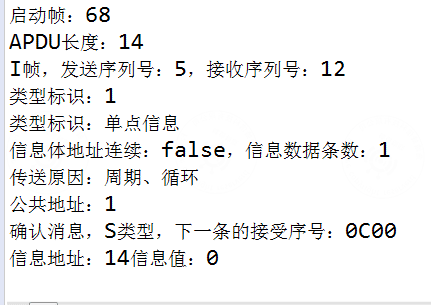

主站接收遙信幀并進行解析，打印解析信息如圖

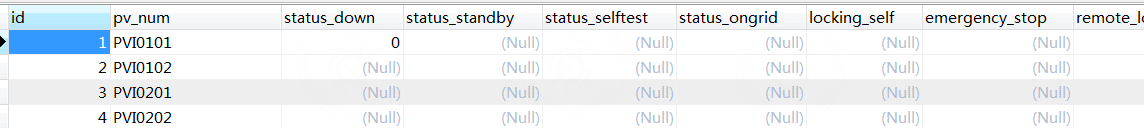

數據庫對應更新遙調信息所需要修改數據庫數據如圖

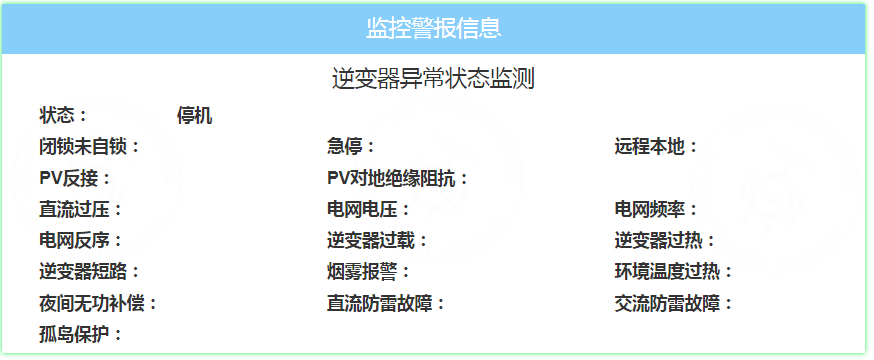

web管理系統界面PVI0101對應數據信息改變?nèi)鐖D

3 主站遙控、遙調程序設計實現

首先，程序會在初始化加載remote_control.json、remote_adjust.json、遙控、遙調配置文件，配置信息格式主要為信息體地址，對應數據庫字段名，對應數據庫設備編號。

{
 "25089":{"field":"active_power","num":"PVI0101","descript":"西科逆變器1_有功功率遙調值","注釋":""},
}

然后，定義存儲遙控、遙調信息即地址信息和數據信息實時值的字典（記錄實時值，是為了只在數據庫數據狀態改變的情況下，才會去發送遙控或遙信命令）

// 記錄存儲遙控、遙調實時值
Map<String, Integer> remoteControlValues = new HashMap<String,Integer>();
Map<String, Double> remoteAdjustVlaues = new HashMap<String,Double>();

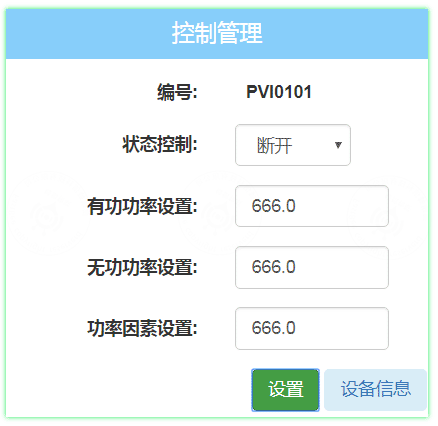

之后，會使用多線程Runable類定義遙控、遙調信息幀組合并發送的runnable_db_send方法。同樣使用ScheduledExecutorService類初始化遙信、遙測的多線程定時器得到對象service_A，再使用service_A下的scheduleAtFixedRate方法定時執行。 Runnable_db_send方法會提取remote_control.json、remote_adjust.json配置文件信息，根據地址信息的字段和編號去數據庫對應的表單下去提取數據，對比remoteControlValues、remoteAdjustVlaues字典，如果和字典中信息不同，則更新字典信息并發送遙控、遙調命令。使用PMA模擬從站測試如下： Web管理界面修改逆變器PV0101的控制信息(會更改對應數據庫數據)，如圖

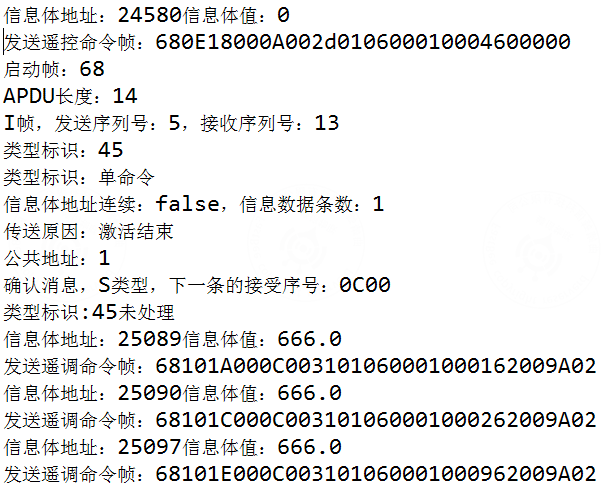

IEC104主站發送相關遙控、遙調命令，并打印信息，如圖

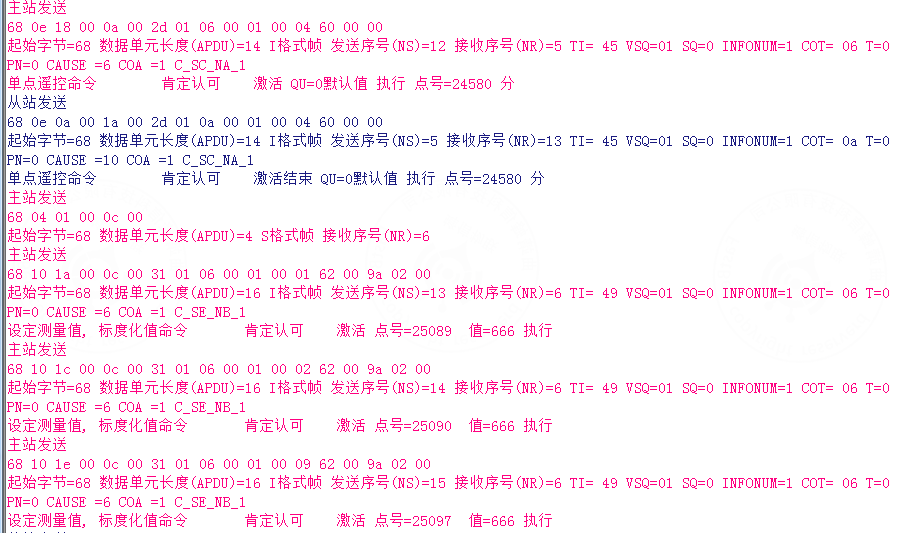

PMA從站會接收到IEC104主站的遙控、遙調信息，如圖
