物聯網平臺提供設備上云、設備上報消息、云端訂閱設備消息、云端下發指令到設備等服務，本文以路燈設備接入物聯網平臺為例，介紹設備如何接入物聯網平臺，及如何從物聯網平臺控制設備開關，幫助您快速了解物聯網平臺的基礎能力。

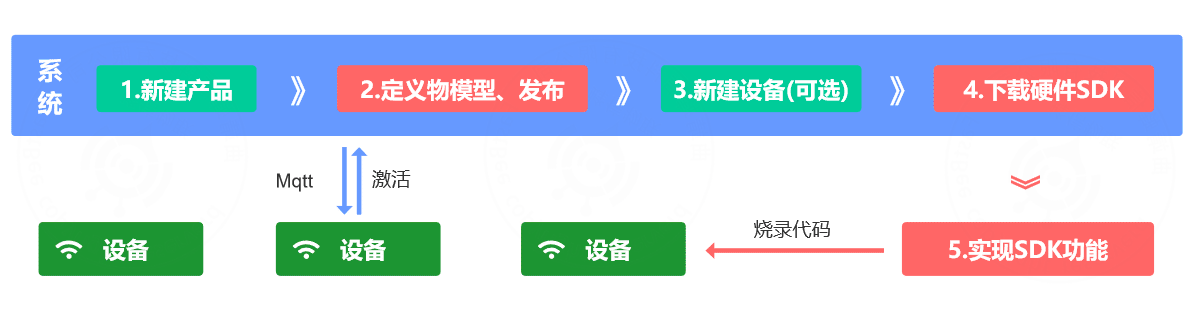

使用流程
- 新建產品
- 導入或新建產品物模型，然后發布產品
- 新建設備(可跳過，直接在sdk中配置設備信息，設備認證成功后，系統自動生成對應設備實體)
- 下載sdk，配置設備信息，完成具體功能，燒錄代碼到設備
- 設備通電后連接系統，設備自動激活
一、創建產品分類
如果系統默認的產品類別無法滿足產品標識，可增加新的類別。
1、在左側導航欄，選擇設備管理 > 產品分類，單擊新增。
2、在新建產品分類頁面，配置參數后，單擊新增。
二、創建產品
要想使用物聯網平臺接入設備，在此之前，您需在物聯網平臺產品管理模塊中創建產品。

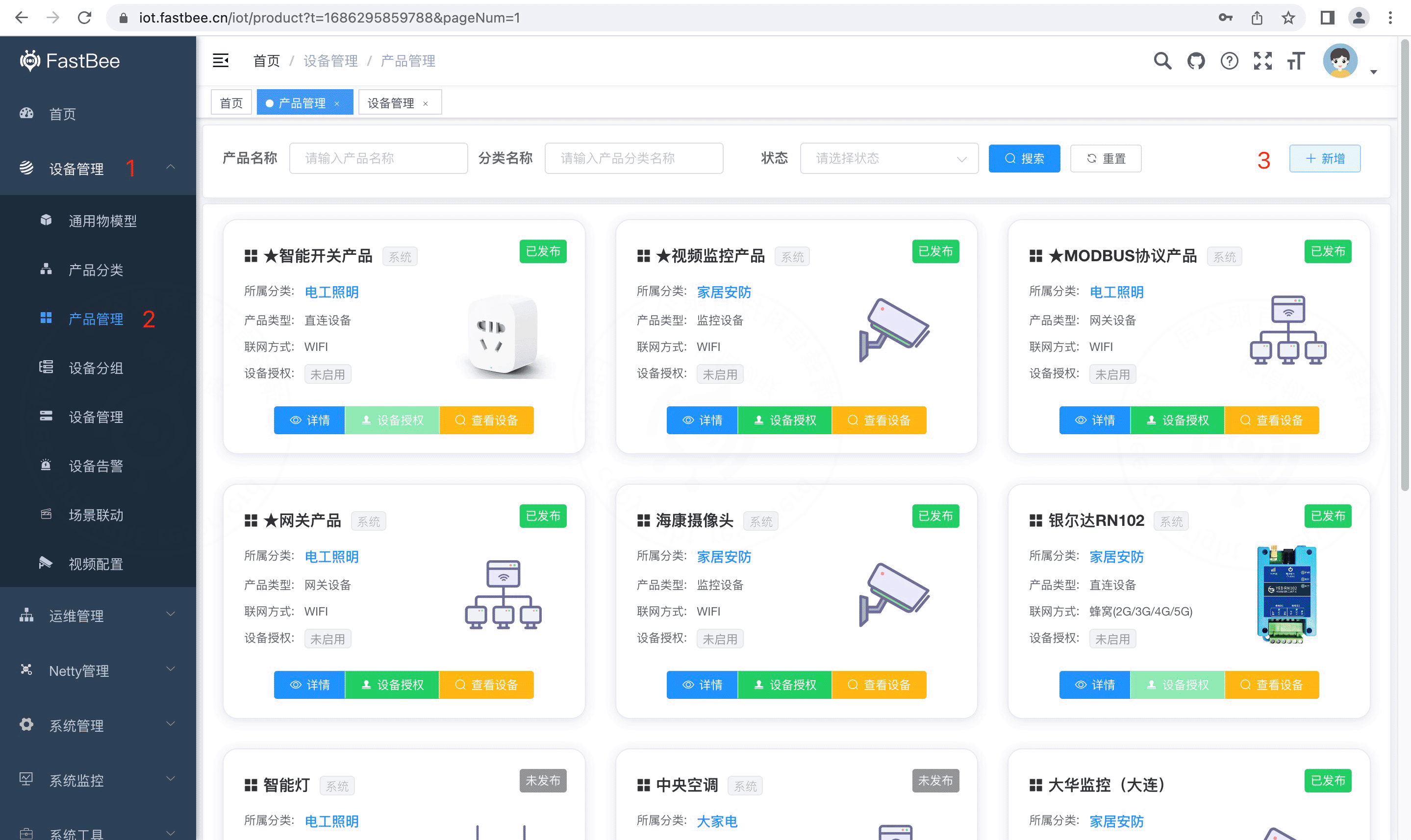

1、在左側導航欄，選擇設備管理 > 產品管理，單擊新增。

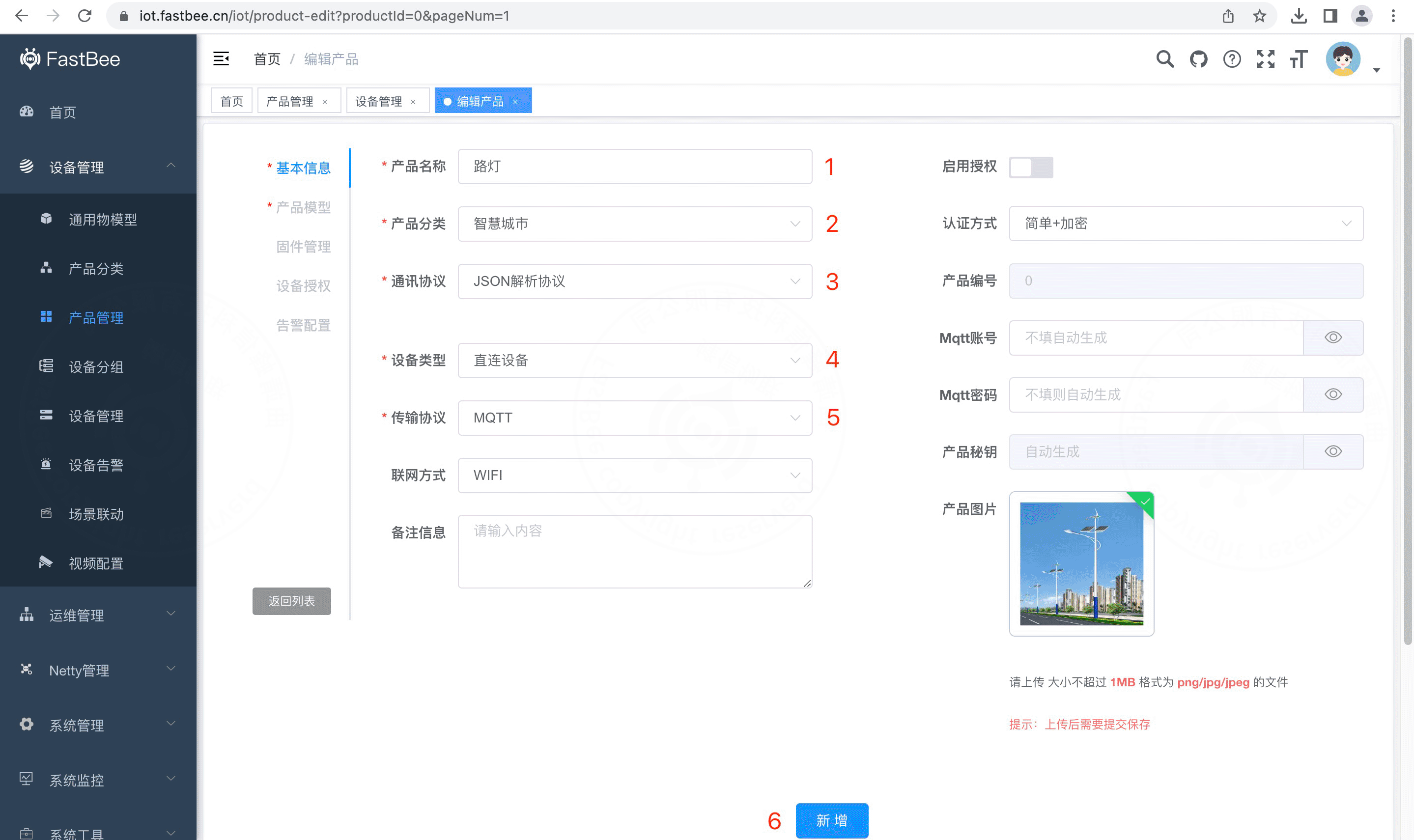

2、在新建產品頁面，配置參數后，單擊新增。
本文示例的產品名稱為路燈，其他參數使用默認值，如下圖所示。
三、定義物模型
平臺支持為產品定義物模型，將實際產品抽象成由屬性、功能、事件所組成的數據模型，便于物聯網平臺管理和數據交互。產品創建完成后，您可以為它定義物模型，產品下的設備將自動繼承物模型內容。
Warning
定義物模型前提 —— 已完成產品創建。具體操作，請參考創建產品與設備。

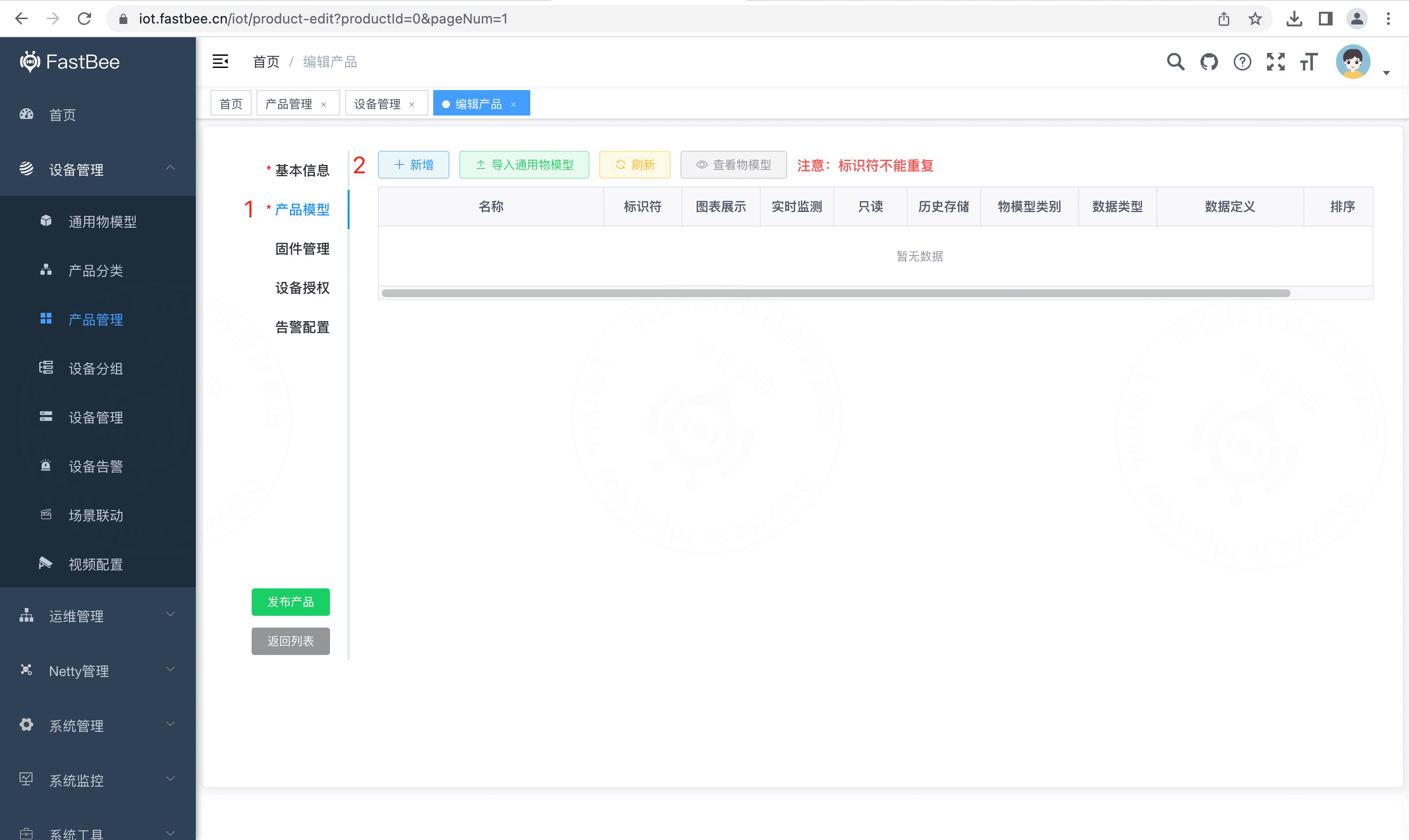

1、在產品物模型頁面，單擊新增。
2、在模型定義頁面，進行物模型配置，然后單擊確認。
按照如下圖設置路燈產品的開關功能和工作電流屬性

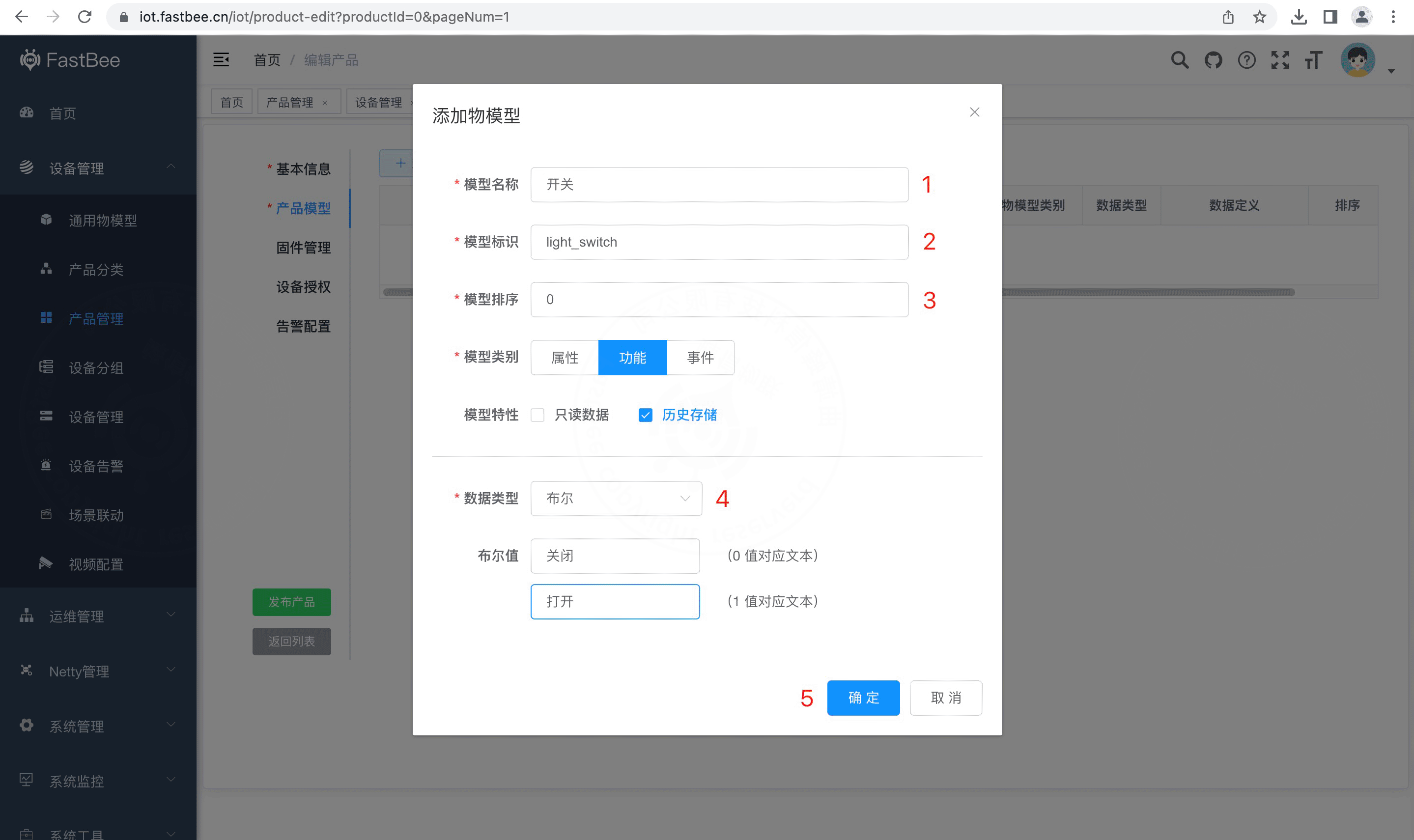

- 開關功能

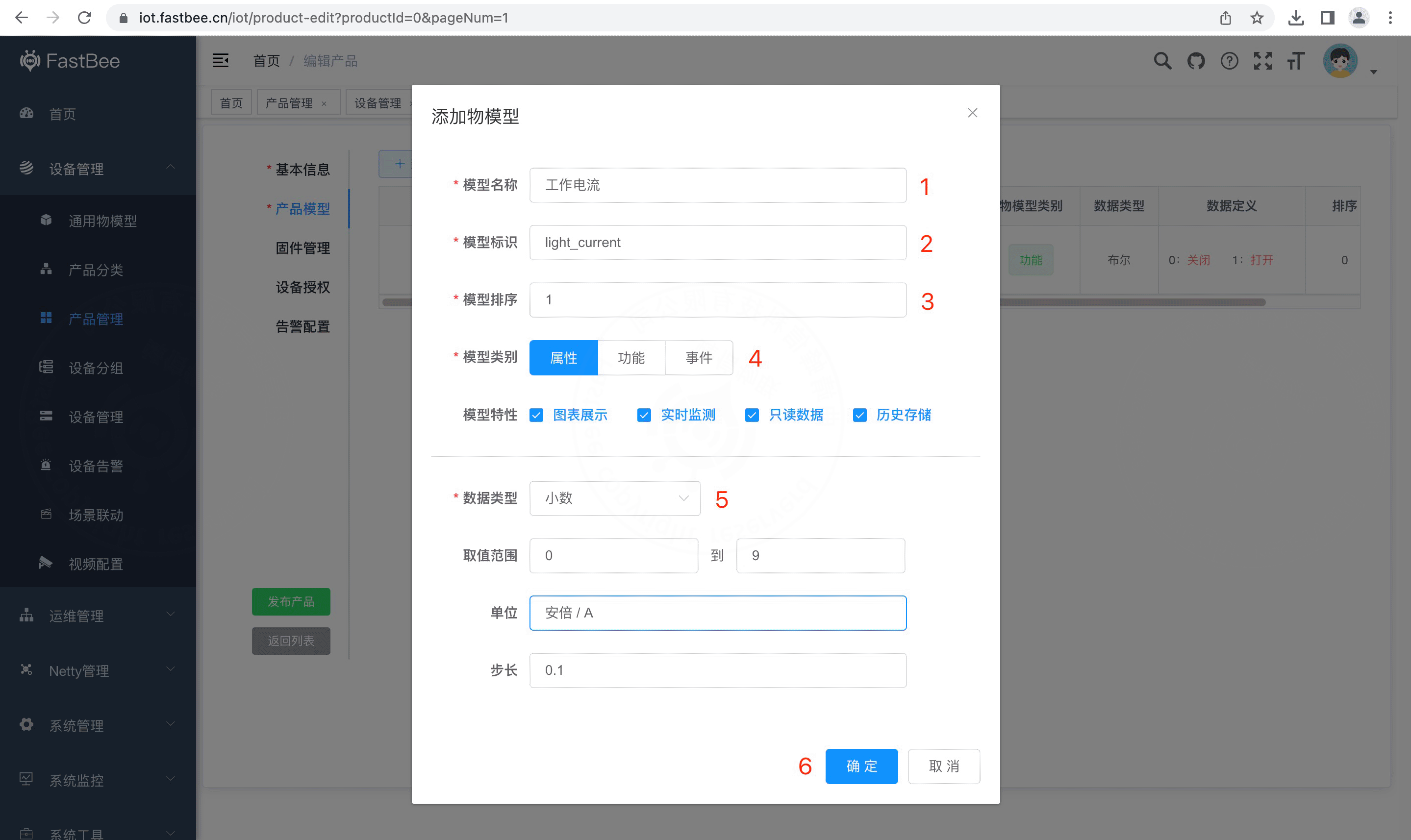

- 工作電流屬性
3、確定無誤之后，單擊發布產品。
產品發布后，可以在產品管理頁面搜索查看。
Warning
- 產品物模型的標識符必須唯一
- 產品必須發布之后才能新建設備/接入設備。
- 視頻物模型正在開發中，暫時不支持視頻回傳業務定制。
四、接入設備
產品發布成功之后，便可接入設備。
本文模擬路燈設備進行開發，實現設備與物聯網平臺的通信，步驟如下：

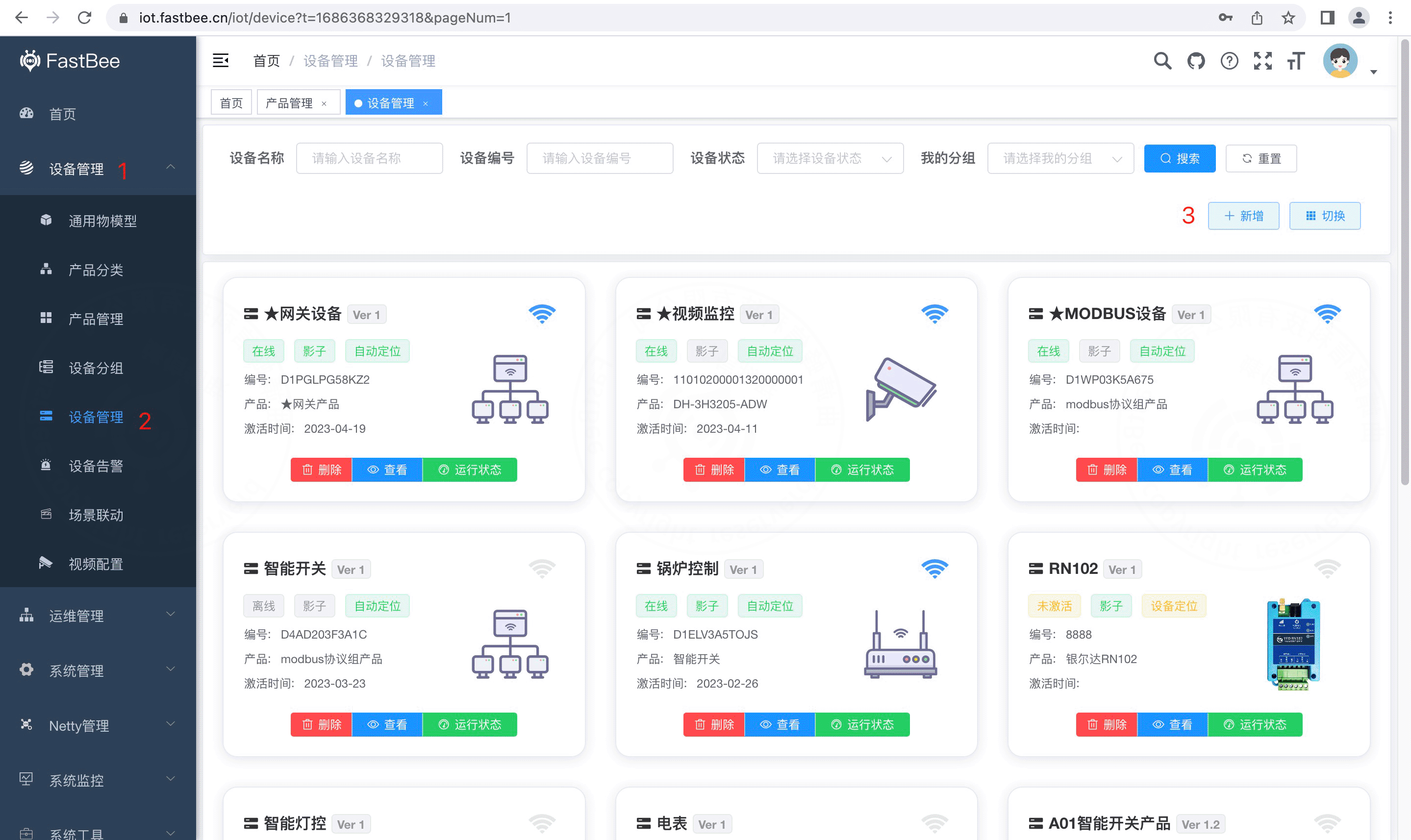

1、在左側導航欄，選擇設備管理 > 設備管理，單擊新增。

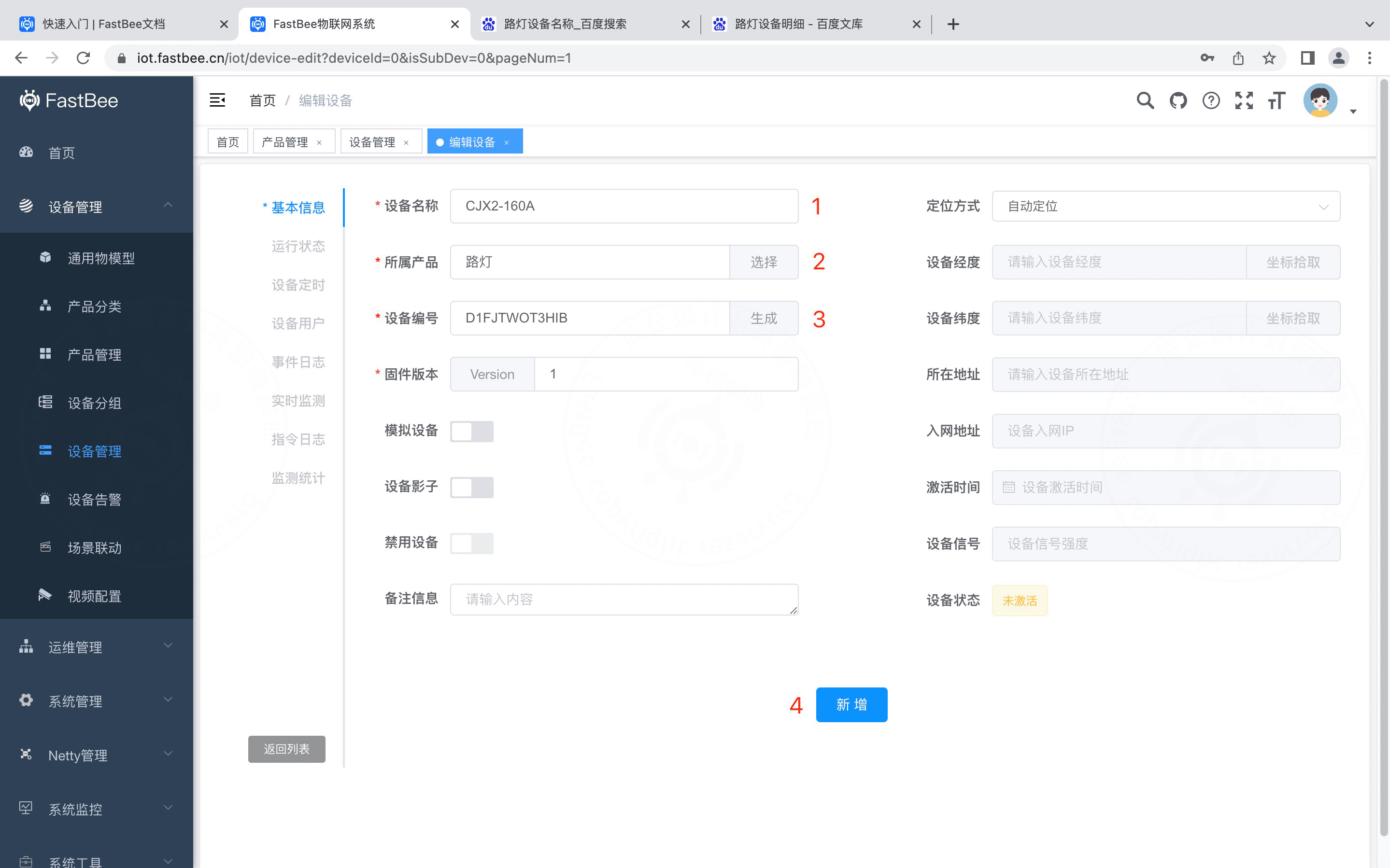

2、在新建設備頁面，配置參數后，單擊新增。
所屬產品選擇剛剛新建的產品（路燈）。
Warning
- 新建設備是可選步驟，批量添加設備時，可以先開發好固件，認證成功后，系統會自動新建一個對應設備實體，更適合批量設備的生產方式。
- 自定義設備編號時，設備編號不能包含特殊符號；
- 定位方式默認為自動定位，只能精確到城市；
- 啟用設備影子的時，當設備處于離線狀態，系統仍然可以控制設備，只是設備不會做對應的處理，設備上線后立即作出響應。
五、固件開發
本文以 WeMOS D1 R1（8266WIFI 模塊）固件開發為例，實現以下功能：
- 設備認證
- 設備 Mqtt 交互
- Wifi 類設備配網
具體步驟如下：

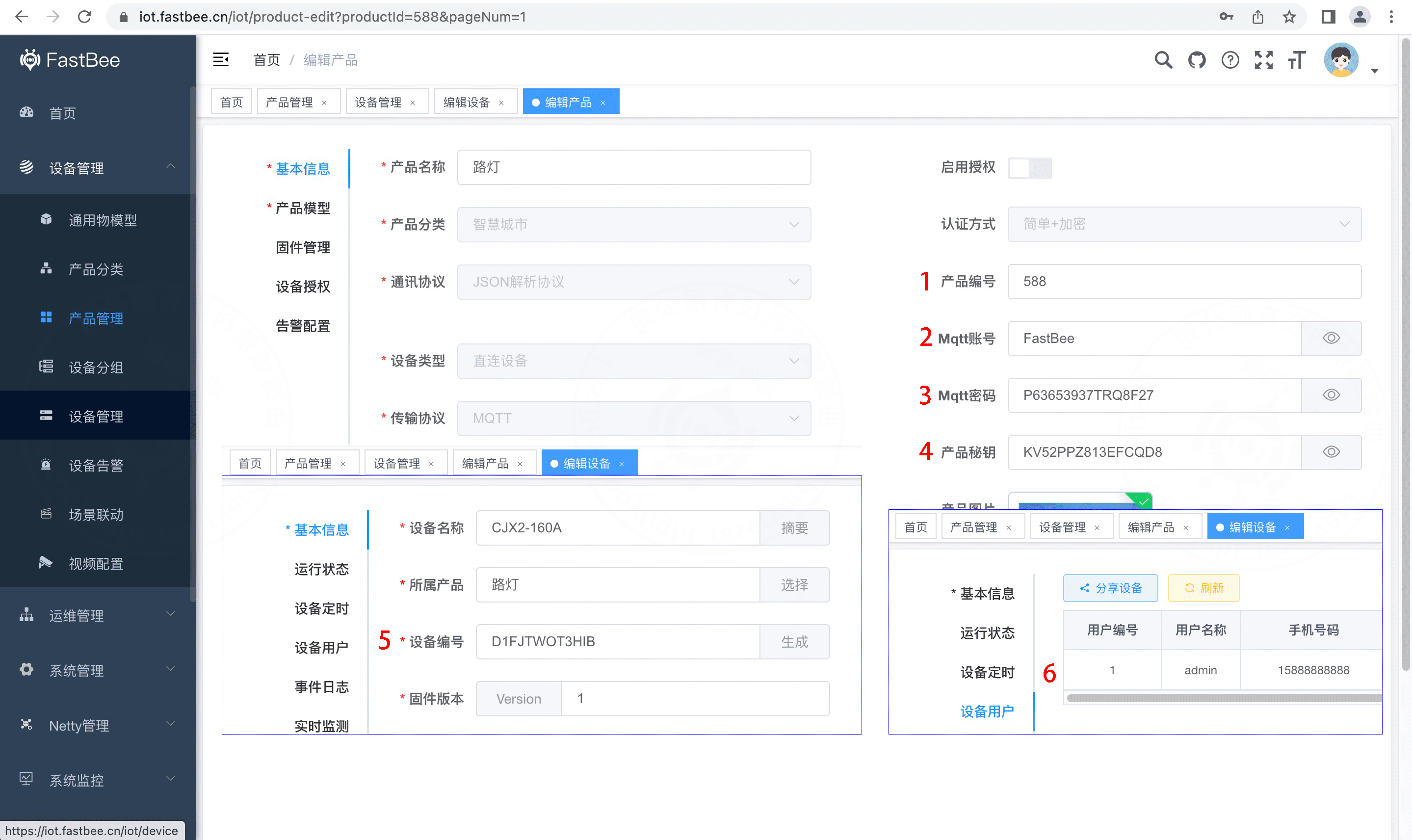

- 收集數據，把標紅 1-6 的字段取出來，需要寫進 SDK 里面。
- Arduino IDE 打開 Arduino(fastbee) 源碼：硬件 SDK 源碼
Warning
Arduino IDE 需安裝 esp8266(By ESP8266 Community v3.0.2)庫，操作步驟可參考CSDN-崔安兵-博客園

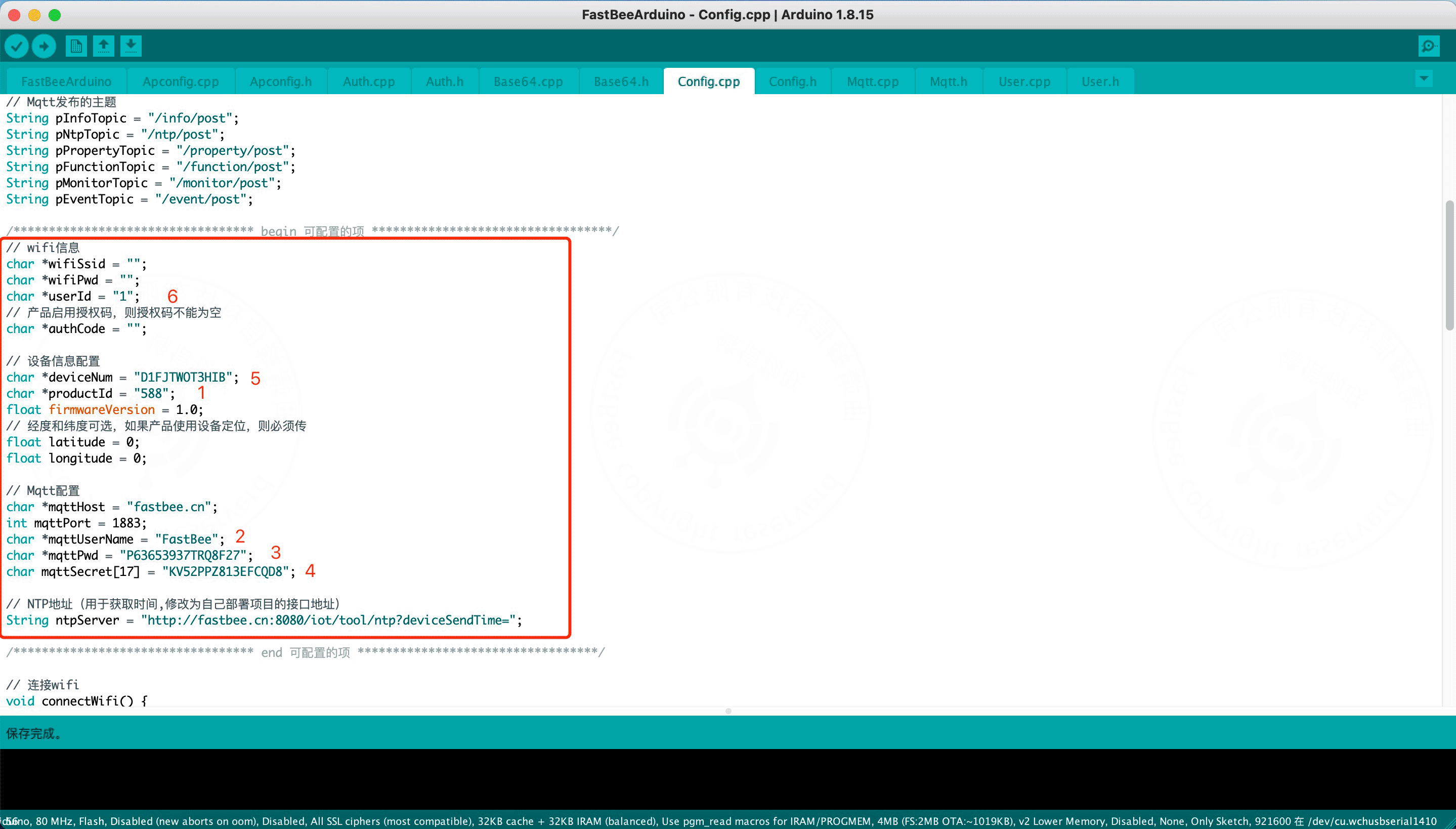

- 按照第一步收集的數據修改 Config.cpp 文件，如下圖所示：
- 按照自定義的物模型數據修改 User.cpp 文件，如下圖所示：
Warning

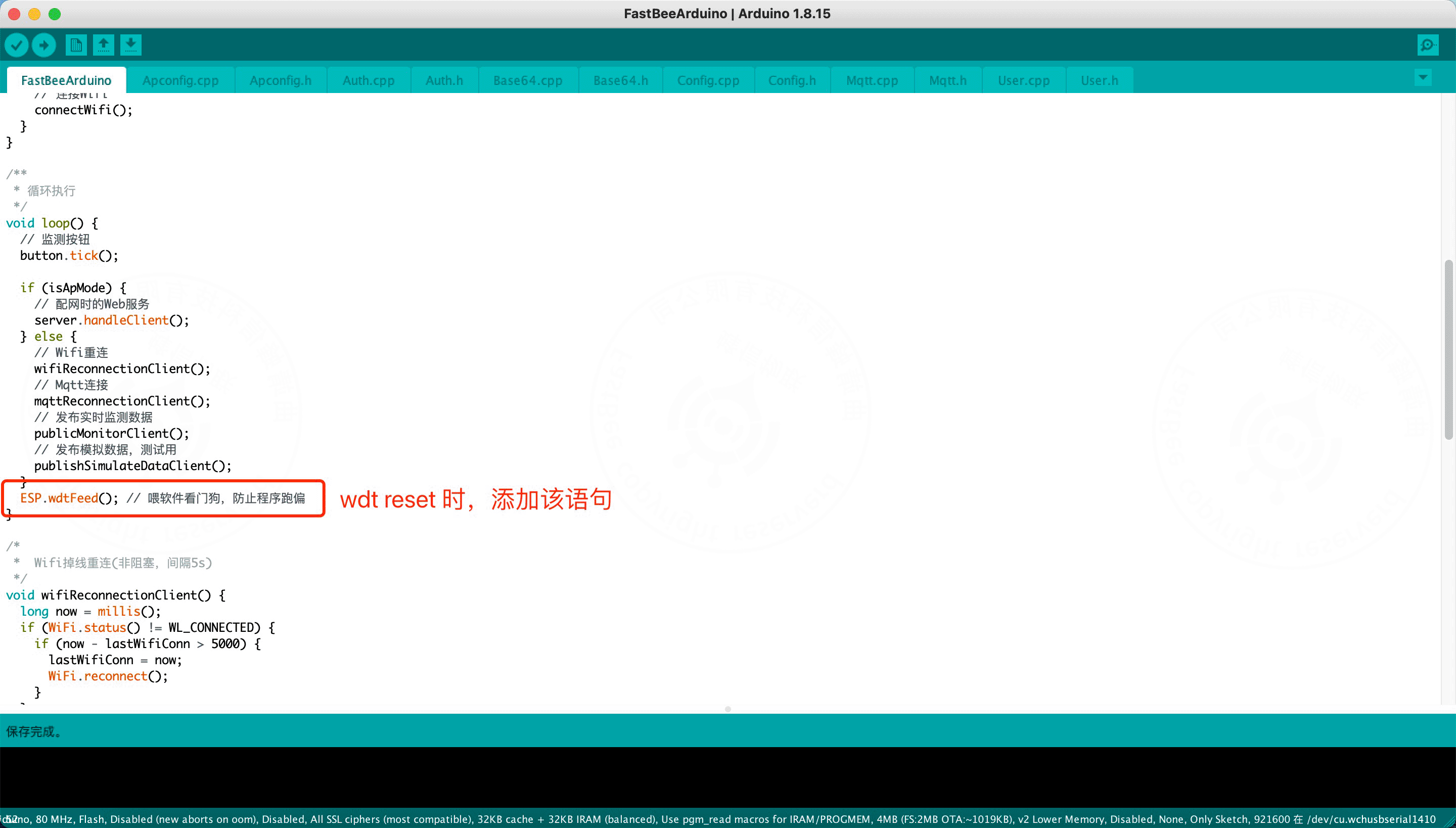

串口觀測到 wdt reset 時，可以在主程序 LOOP 循環語句最后添加“喂狗”軟件語句，具體如下：

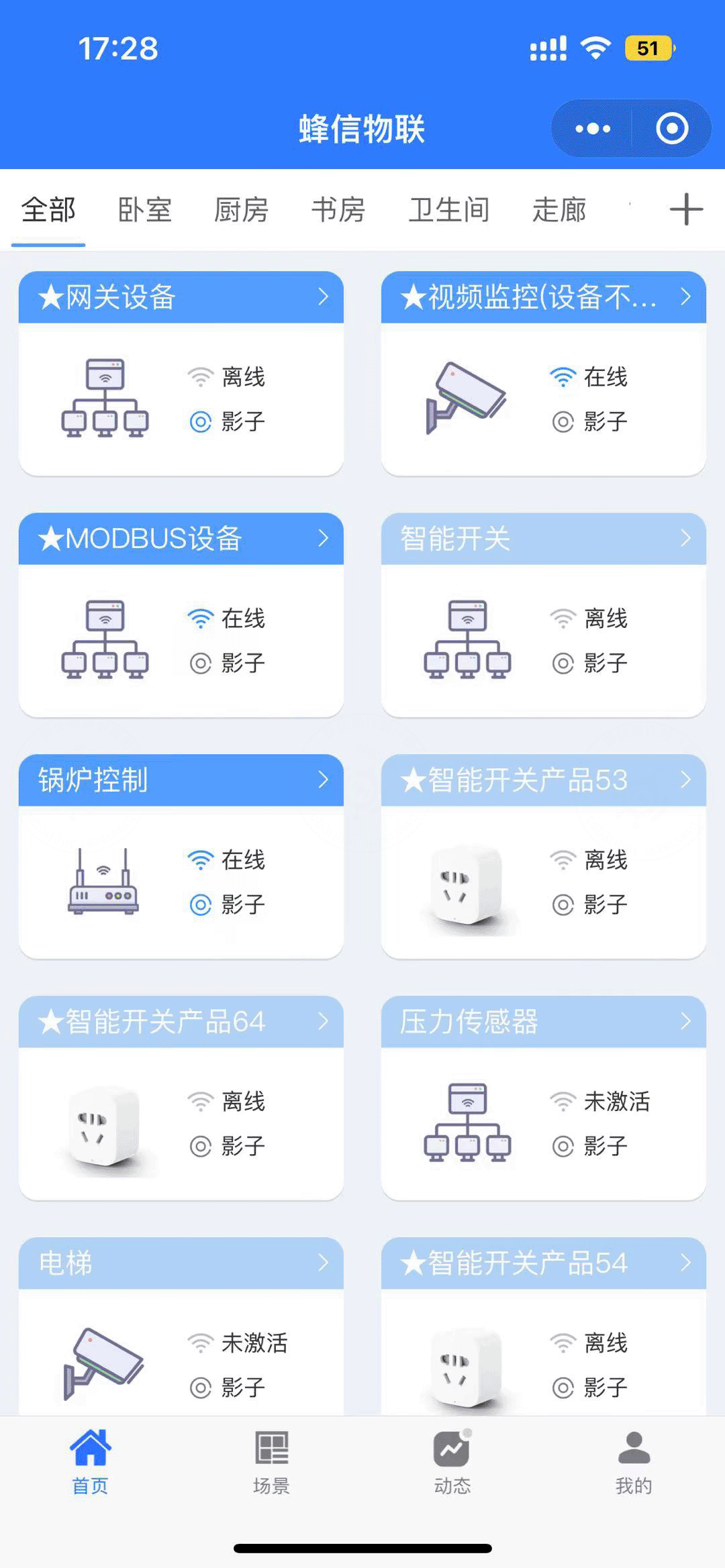

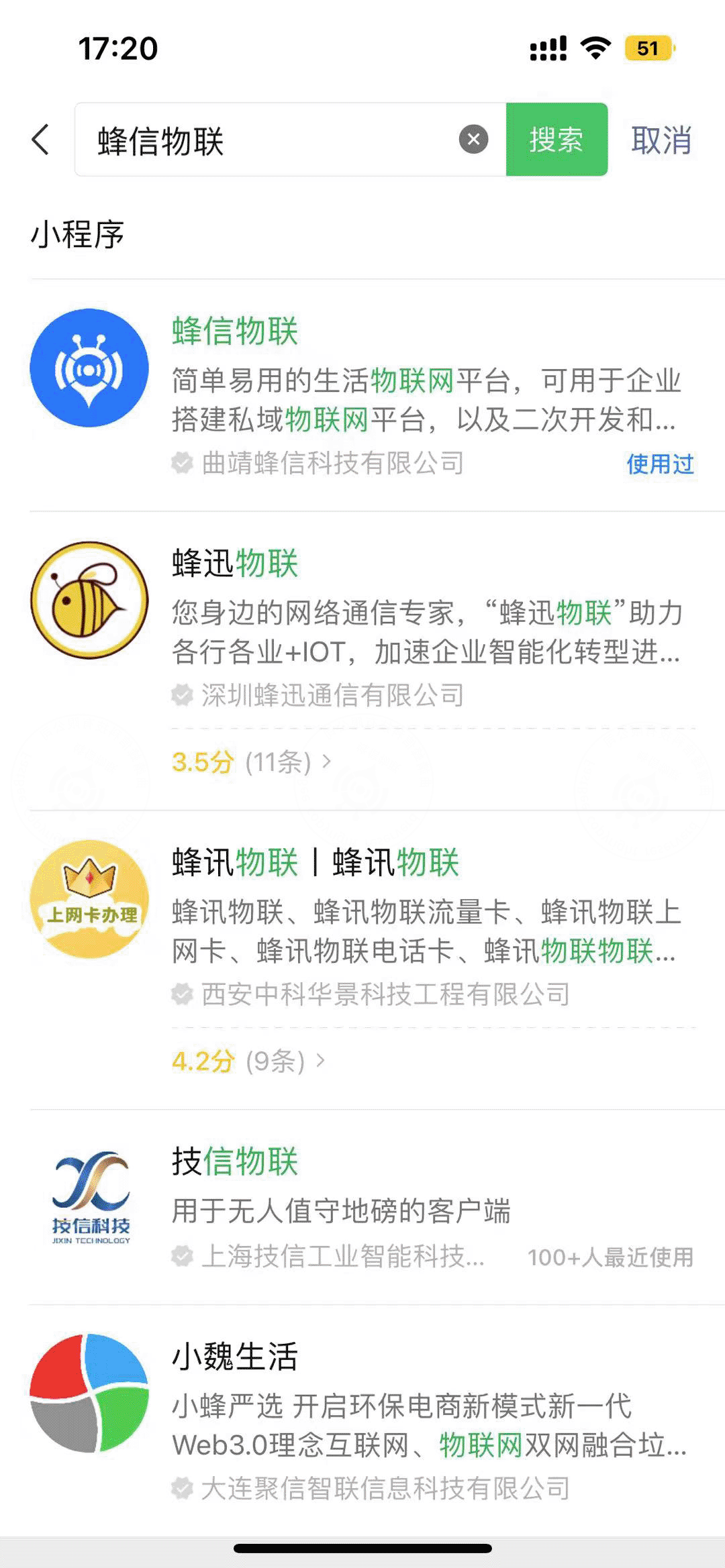

- 在手機微信搜索并添加“蜂信物聯”小程序，如下圖所示：

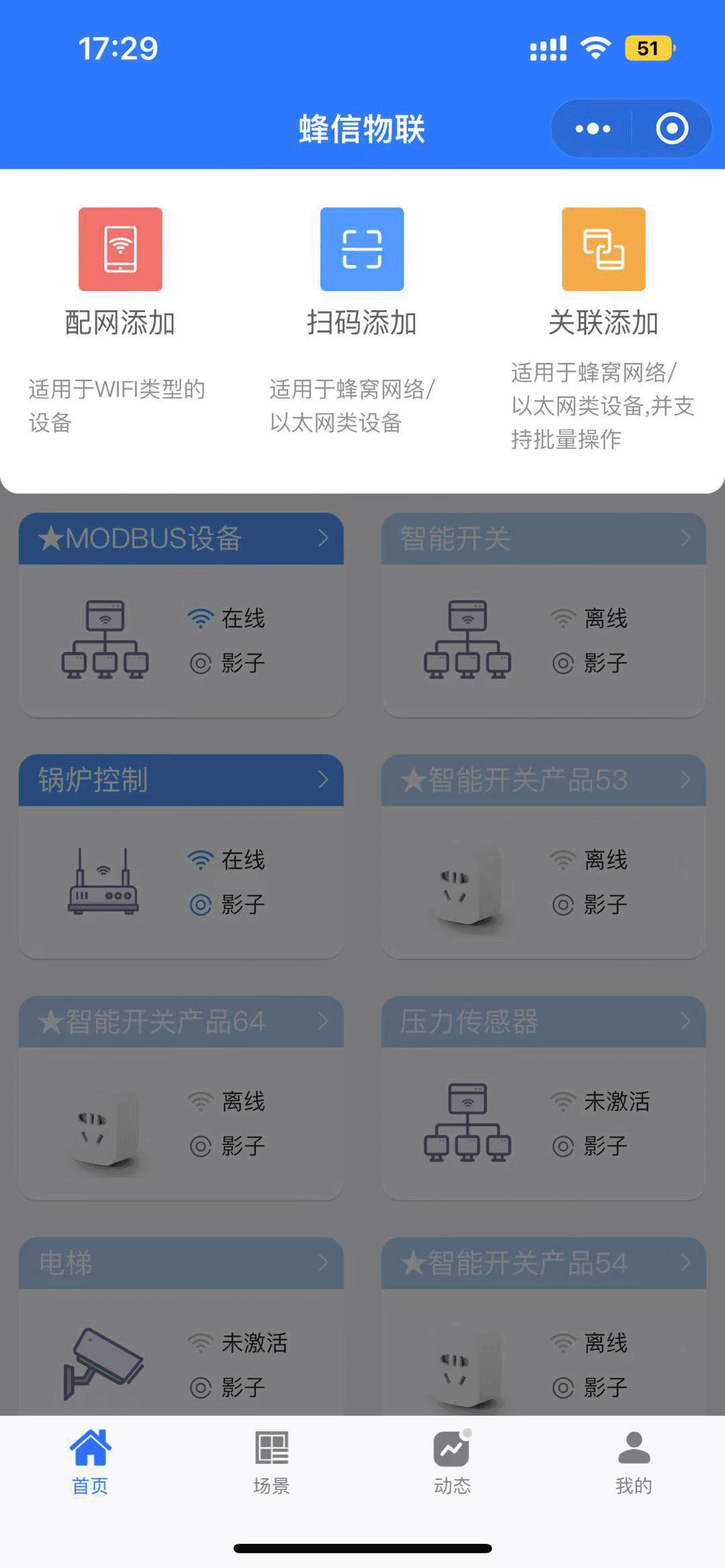

- 點擊小程序右上角“+“”號，添加設備，如下圖所示：
- 選擇“配網添加”方式添加設備，如下圖所示：

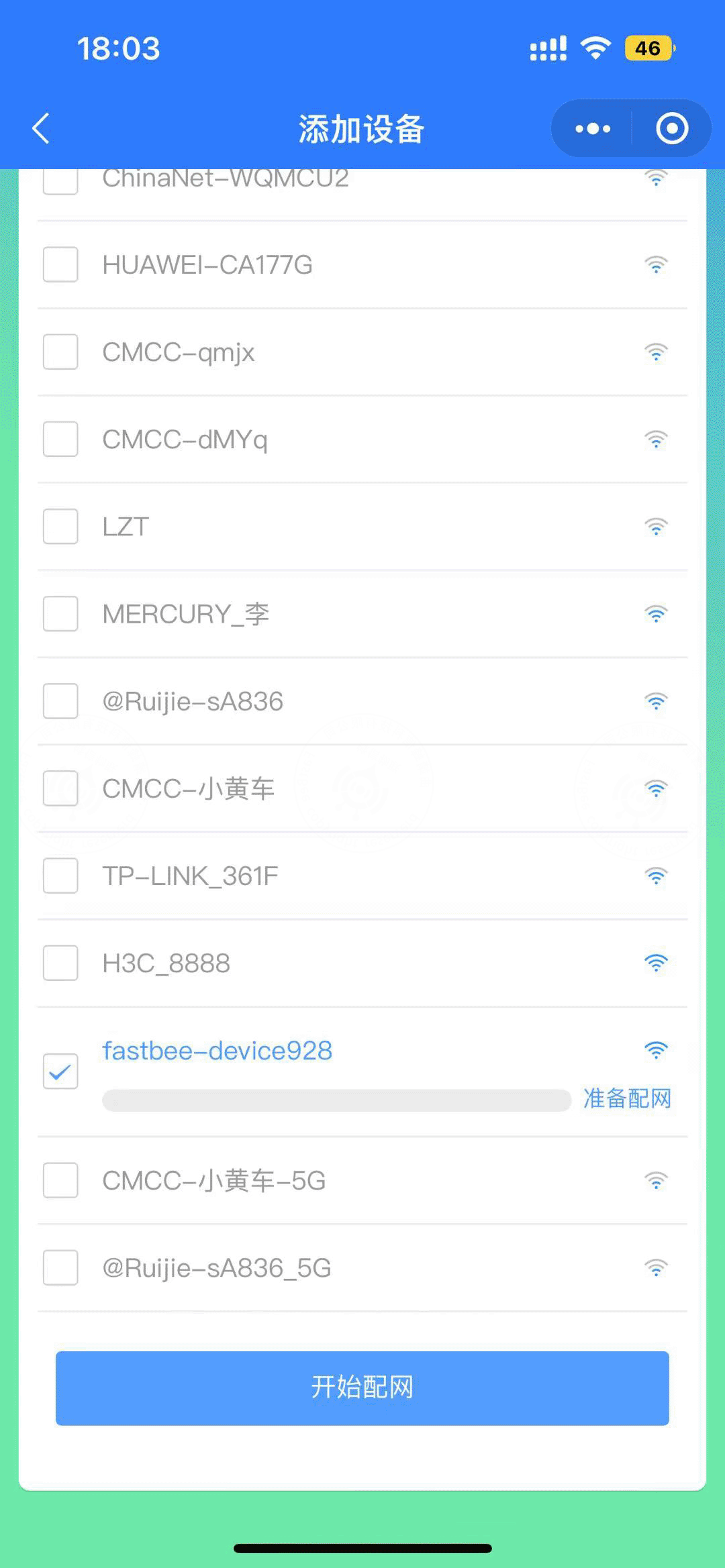

- 填寫設備端接入 Internet 的 WIFI 名稱和密碼，按下開發板的 reset 鍵，設備進入配網模式，選擇"fastbee-device"打頭的設備熱點（8266 模塊此時處于 AP 模式，固件中定義設備熱點名稱為"fastbee-device"+隨機數，如下圖所示）。
- 最后，點擊開始配網
配網成功后，返回“蜂信物聯”小程序設備列表頁面，可以看到設備激活成功，并處于上線狀態。

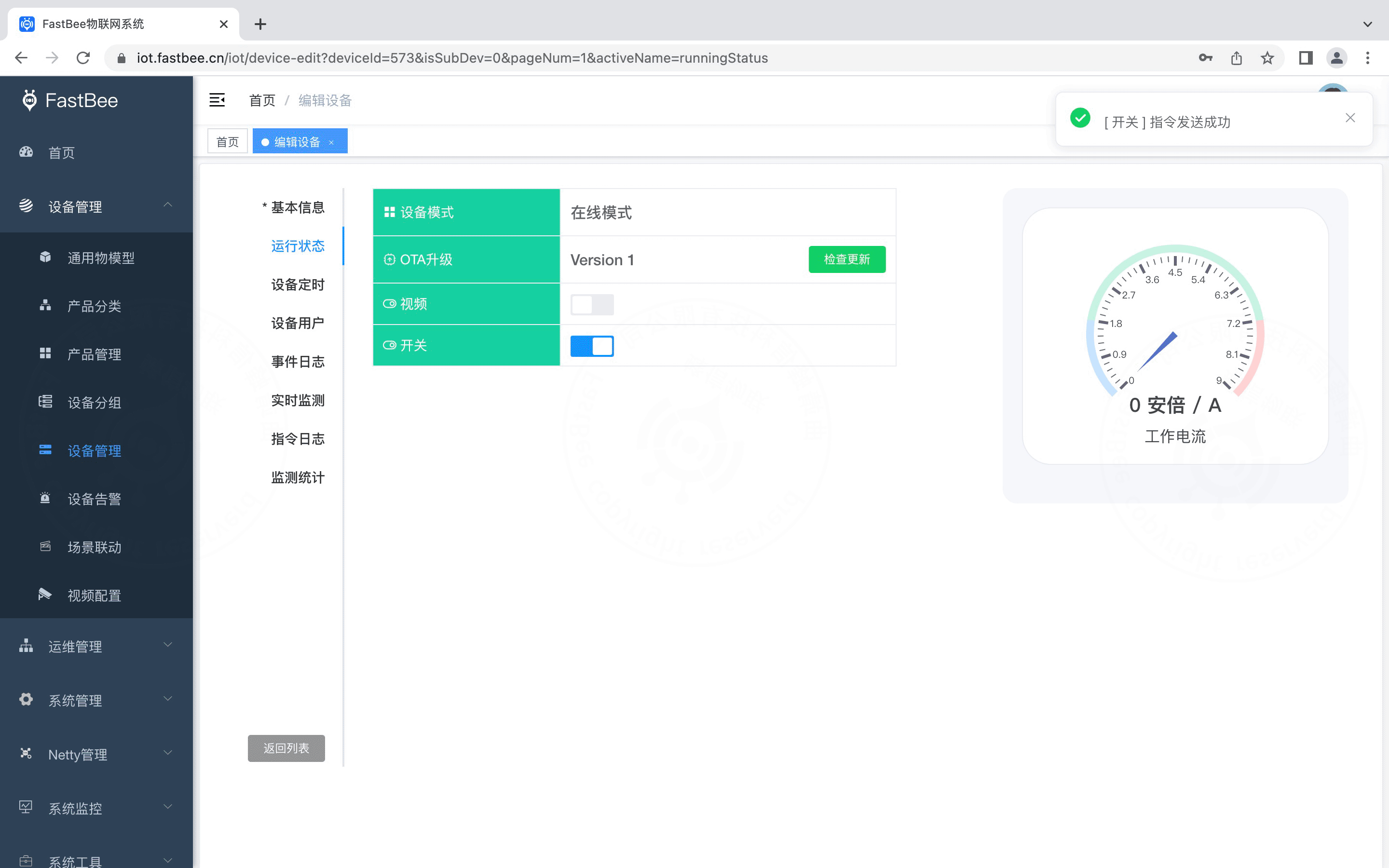

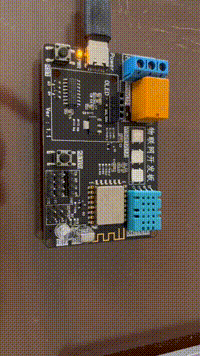

打開“開關”按鈕，可以看到繼電器指示燈閃爍了一下，表明連接成功。
