1.設備簡介
- 支持 MQTT 協議，TCP協議；每路連接分別支持一路 socket 備份；支持注冊包，心跳包數據；
- 支持MODBUS轉JSON，支持變量個數128
- 多種參數設置方式：網絡、串口 AT 指令和電腦端設置軟件配置；
- 支持 RS232 和 RS485 兩種接口，使用更方便；
- 支持 12~36V 寬電壓供電；多種指示燈，狀態判斷方便準確；
- 工業級設計，軟、硬件看門狗，超高可靠性。
2.設備接入
硬件準備：
HP-ERS-T200V2 設備一臺 （網口版本：含網線）
DC12V 1A 電源適配器 三個 （接真實子設備需要兩個）
串口（或 USB）轉 RS485 接頭一個
電腦一臺
RS485 AB線若干 （測試時普通電線即可）
如果需要測試真實設備上報，則需要增加Modbus子設備
溫濕度變送器 、空氣質量變送器 等等
軟件準備：
設備接入示意圖如下：
2.1、設備配網
設備機身默認IP地址為：192.168.1.200 (設備機身側可見)
把設備接入到PC電腦所在的網絡中(需要和電腦在同一個網絡)。
2.1.1、如果需要更改設備的IP地址，則使用配置工具 HP-Ethernet-Tool V0.0.10.exe
若使用默認IP（192.168.1.200），2.1.1配置可忽略
在確保設備接入與PC電腦端同一個網絡的情況下，打開工具，進行搜索，如下圖所示
搜索設備后，對設備IP進行更改設置如下：設備IP可以設置為 192.168.x.xxx,其他默認
其中MAC為設備機身側的MAC號碼。
至此，設備的IP地址已經修改完成。
3、使用 Modbus slave 軟件模擬子設備接入該DTU設備
3.1、硬件接線以及仿真軟件配置
硬件側環境配置如下：
USB轉485接口工具插入電腦后，查看端口占用情況，我的電腦情況如下：
上面USB轉485工具使用的端口是COM5， Modbus Slave 仿真模擬器 模擬Modbus子設備，配置如下：
PS：此處設置的串口參數，必須和網關設備RS485的串口參數一致。
然后設置寄存器，以及寄存器的值。演示案例設置了0-4 、5個寄存器，值分別設置為 10-50，如下圖所示：
我們?yōu)榱搜菔径鄠€子設備的情況，因此按照上面的再增加一個子設備的配置，如下
最終配置如下：
3.2、平臺配置
3.2.1、采集點配置
設置好子設備模仿真擬器后，配置一下云平臺。先創建一個采集點模塊
選擇邊緣網關方式
從機地址必須與 子設備模仿真擬器配置的一致
添加子設備，從機地址與 子設備模仿真擬器配置 Slave ID的一致 為 1
添加子設備的物模型，模型標識與寄存器地址關聯

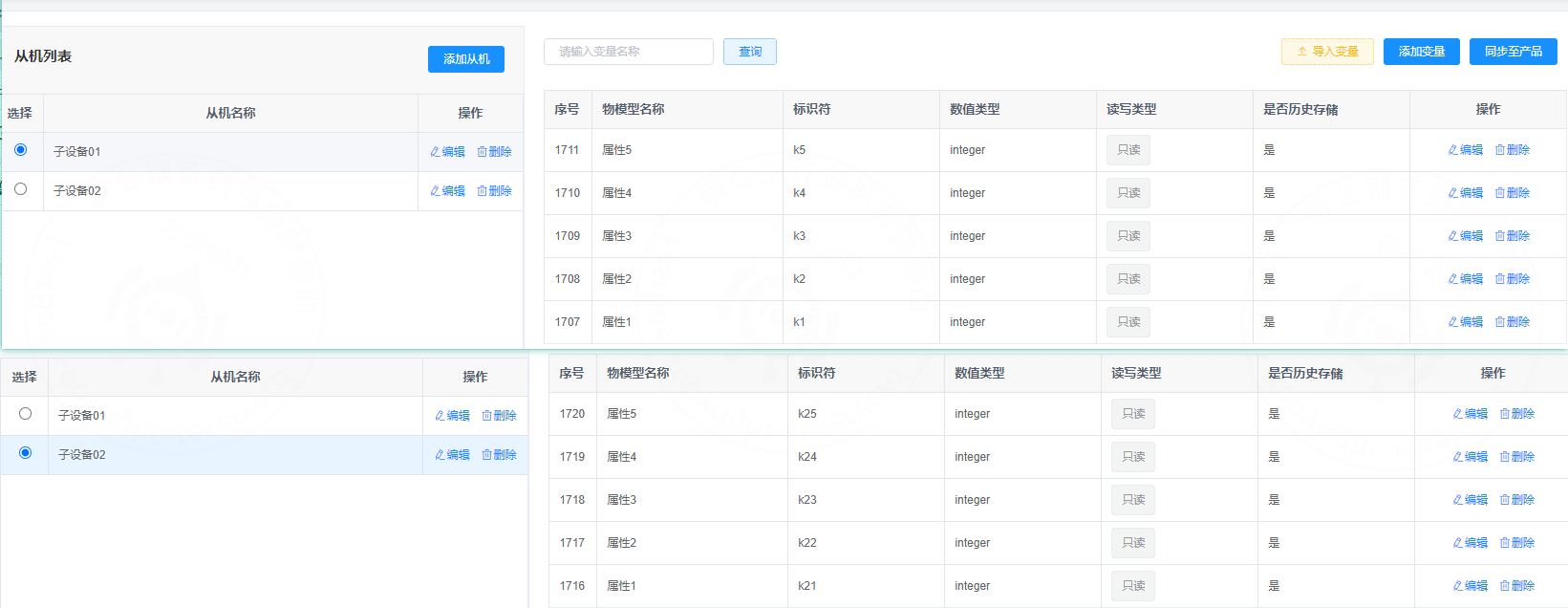

最終配置如下：這里配置了兩個從機，從機地址分別是 1 2
子設備01物模型 k1-k5 ； 子設備02物模型k21-k25
3.2.1、創建產品

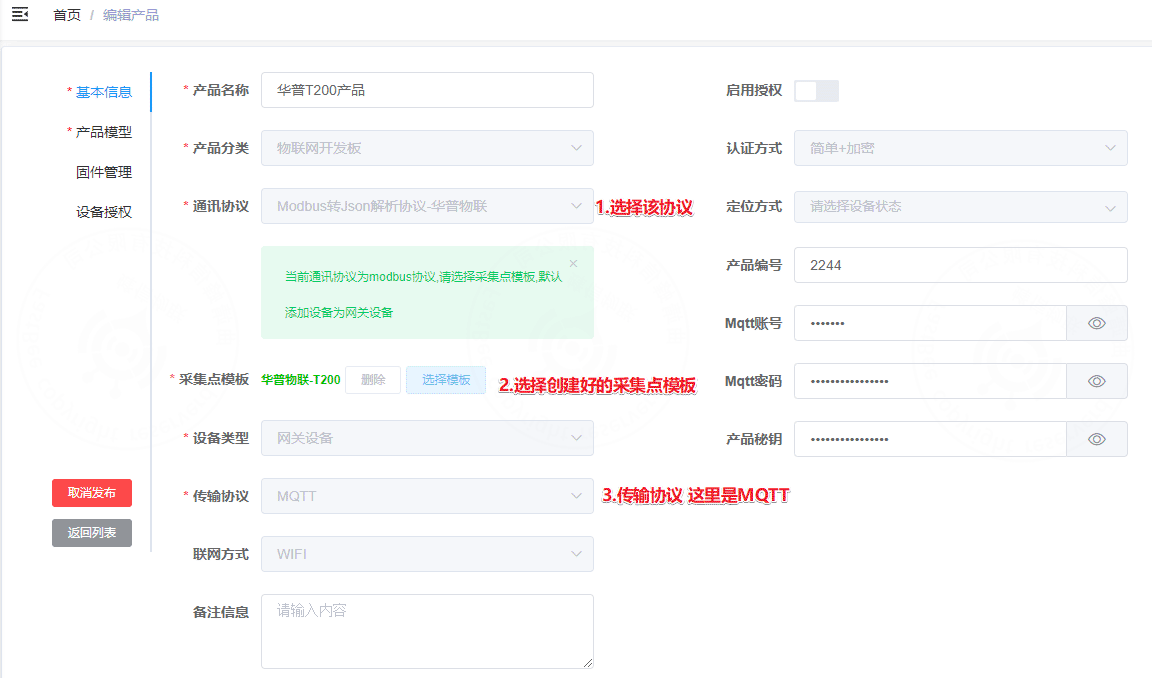

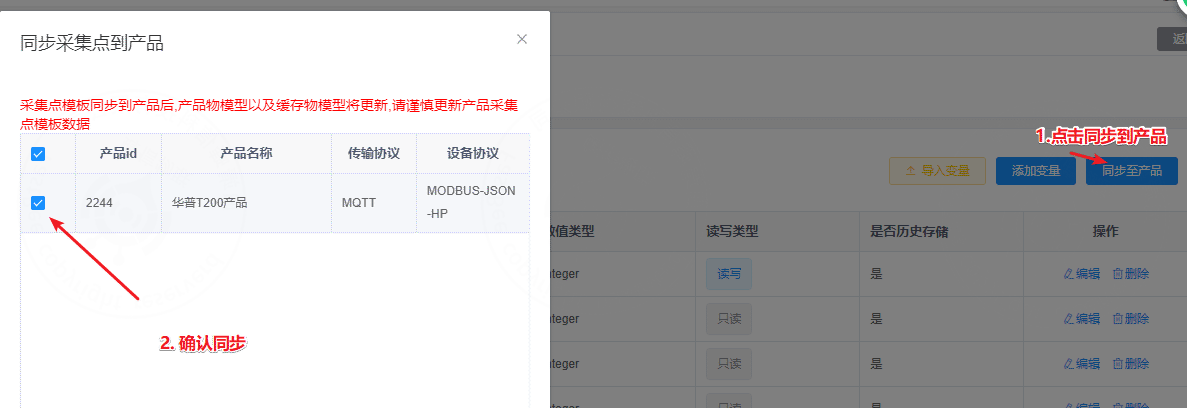

創建好采集點模板好，我們需要根據這個采集點模板創建產品
3.2.3、創建設備
3.3、設備側配置
3.3.1、瀏覽器配置設備
如果設備IP沒有更改，在瀏覽器輸入 192.168.1.200，如果更改了，則輸入更改后的IP地址，示例圖如下：
PS：這里的RS485配置參數，要跟子設備仿真軟件配置的一致
3.3.2、配置設備MQTT連接信息
平臺側查看設備基礎信息- 認證信息
內容如下：分別是 clientId、username、password、port
{
clientId:S&D13QN3R79D12&2244&1,
username:FastBee,
passwd:PW05288MY41YX878,
port:1883
}3.3.2.1、配置設備的連接信息
PS：這里的clientId中 & 需要替換為 $$ S&D13QN3R79D12&2244&1 ----> S$$D13QN3R79D12$$2244$$1

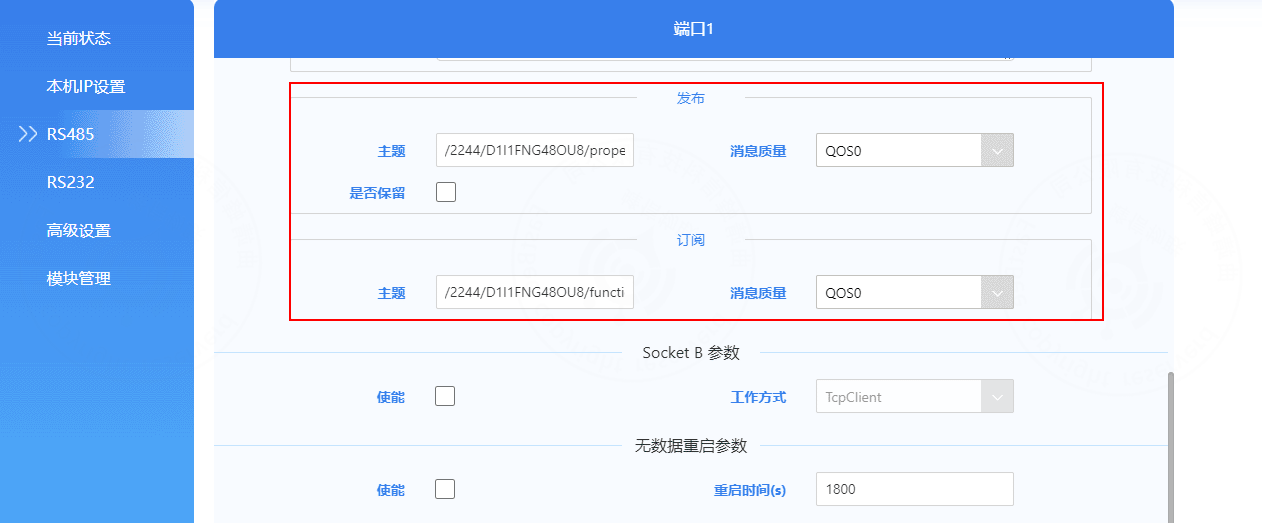

3.3.2.2、配置MQTT的發布/訂閱主題
主題如果要自己定義，可以根據平臺規則引擎轉換。
發布主題：設備 --> 云平臺
主題組成如下 /{productId}/{clientId}/property/post
示例值： /2244/D13QN3R79D12/property/post訂閱主題：云平臺 ---> 設備
主題組成如下 /{productId}/{clientId}/function/get
示例值： /2244/D13QN3R79D12/function/get
3.3.2.3、定時輪詢配置
- 定時輪詢模式，選擇蜂信Modbus轉JSON
- 定時時間，單位是秒，每個屬性上報的采集時間間隔，按需設置
- 設置數據點，一共支持200個
- 使能，先勾選使能，才可以配置
- 關鍵字 與寄存器地址：如k1 與寄存器地址0是綁定關系 、 與云平臺配置采集點模板中 子設備01中的物模型k1需要一致
- 從站地址：需要與云平臺采集點模板的從機地址一致
- 寄存器地址：子設備的數據點
- 功能碼： 如03功能碼：讀保持寄存器 ，還有 01 、02 、 04、10 等
- 數據格式： Modbus中的數據格式 ，按照子設備的規定來選用即可，一般默認為 16位有符號
配置從機2的 5個采集點，如下：
操作完成后，需要重啟設備讓配置生效：
我們可以看看仿真軟件，是否有日志：如果有說明配置成功
3.4、設備實時采集情況

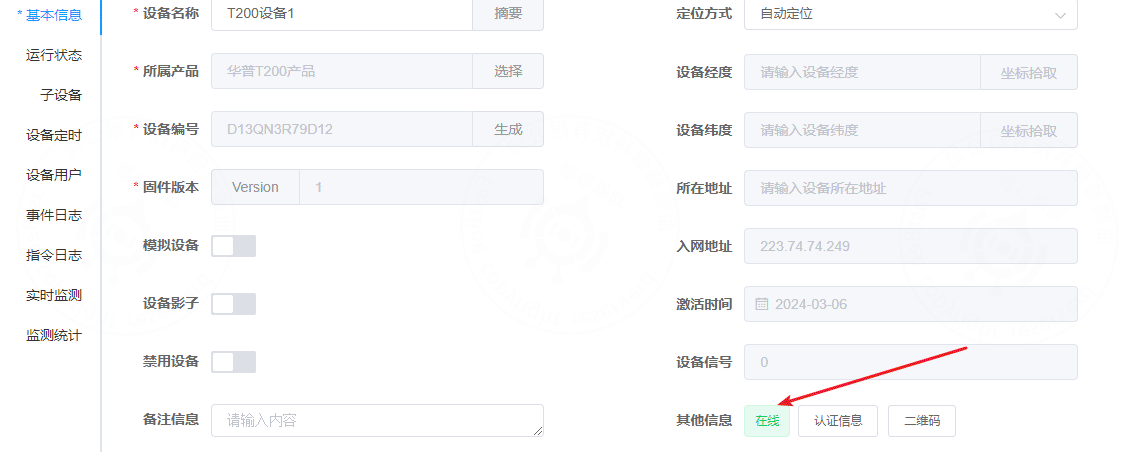

可以看到設備已經在線
再看看兩個子設備的上報情況：
仿真設備設置的值：
上報平臺實時數據如下：
我們更改一下，仿真設備的子設備值，看看平臺實時數據變化情況：
說明設備采集已經實時上報
3.5、設備下發指令

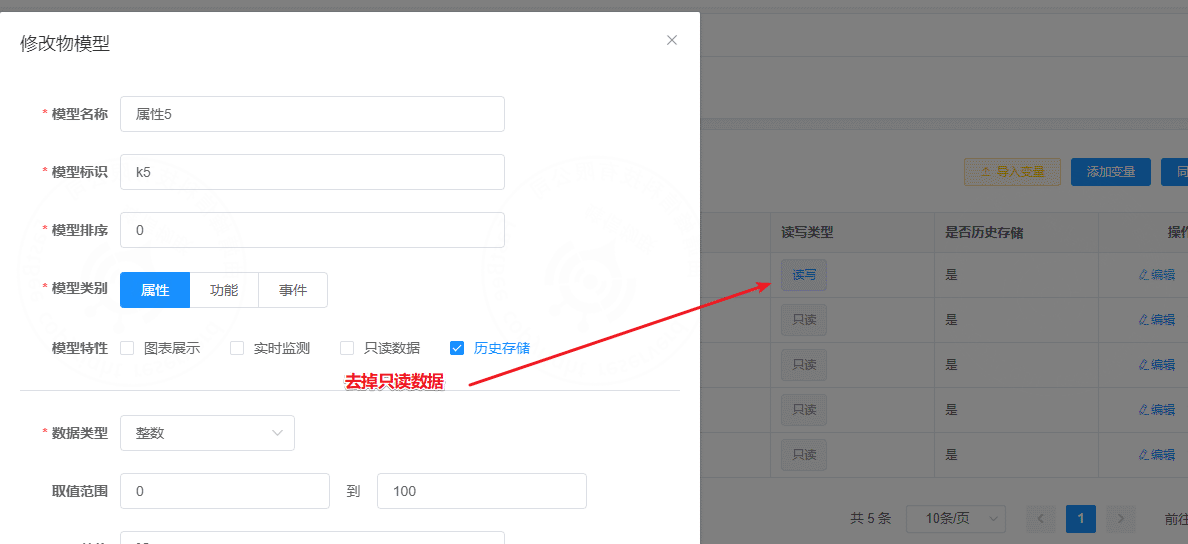

先更改一個屬性是可讀寫狀態

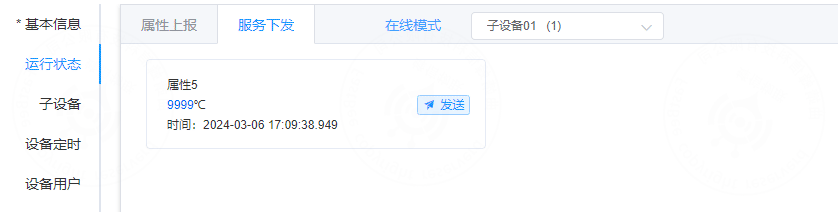

再查看運行狀態，服務下發，可以看到改屬性可以下發指令了
下發指令
查看仿真設備是否改變值，可以看到仿真子設備已經改變了值

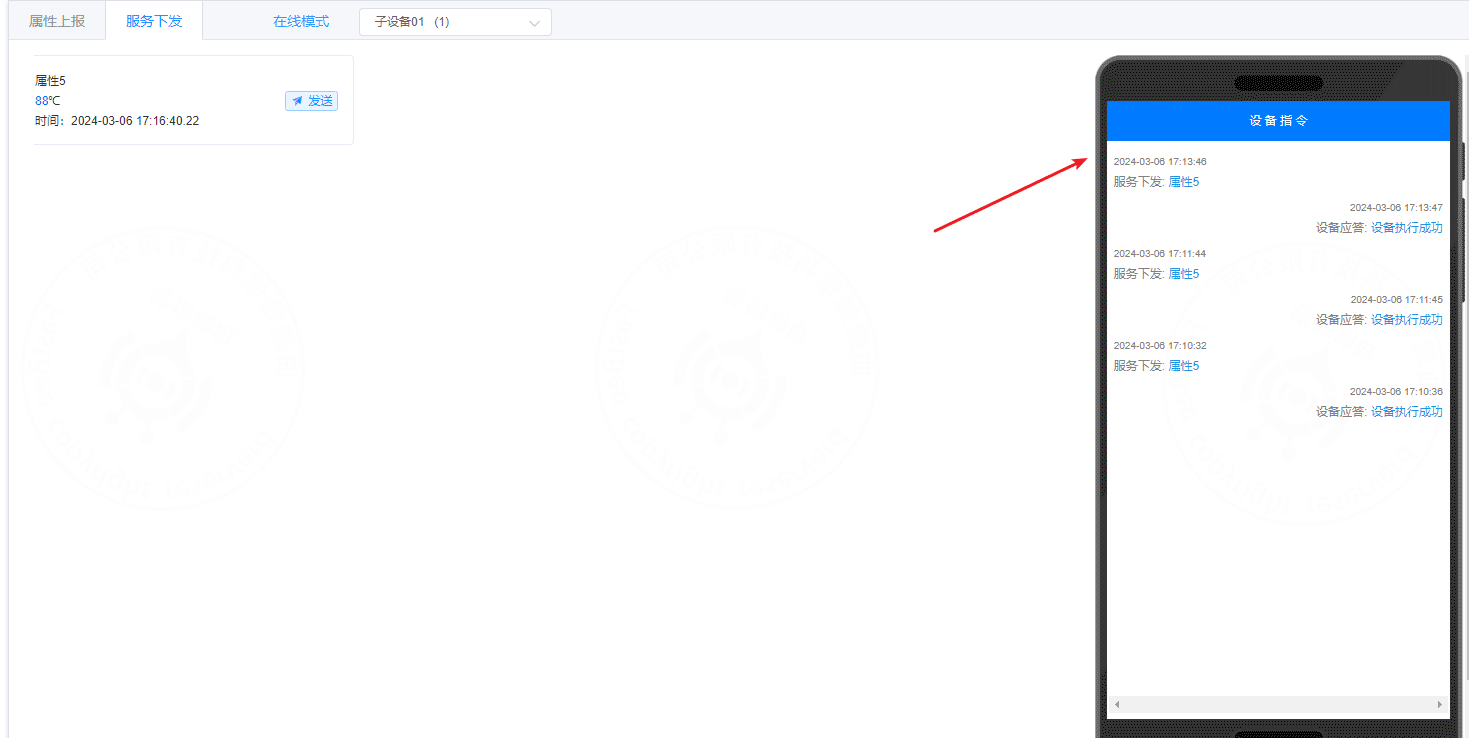

實時查看指令下發日志，可以看到，每個更改都已經成功：
4.小程序接入
4.1、接入方式
移動端包含小程序、Android、IOS 和 H5 等，本次案例選擇小程序端操作。
1、在微信小程序中搜索并添加“蜂信物聯”小程序。
2、點擊小程序右上角“+“”號，添加設備
小程序提供了三種添加方式，分別是“配網添加”、“掃描添加” 和 “關聯添加”，此處選擇“掃描添加”
添加先準備好二維碼，二維碼可以在平臺直接獲取
二維碼
3、添加設備，選擇“掃描添加”，對準二維碼進行掃描
4、我們可以看到設備已添加成功
