華普物聯-T200

fastbee大約 8 分鐘

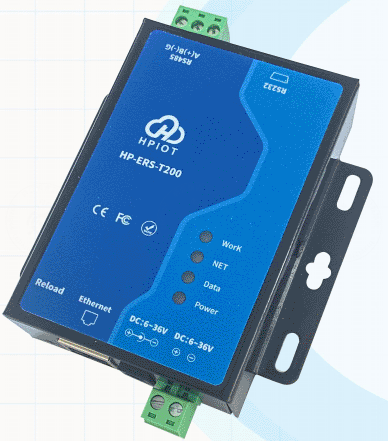

1.設備簡介

支持 MQTT 協議，TCP協議；每路連接分別支持一路 socket 備份；支持注冊包，心跳包數據；
支持MODBUS轉JSON，支持變量個數128
多種參數設置方式：網絡、串口 AT 指令和電腦端設置軟件配置；
支持 RS232 和 RS485 兩種接口，使用更方便；
支持 12~36V 寬電壓供電；多種指示燈，狀態判斷方便準確；
工業級設計，軟、硬件看門狗，超高可靠性。

2.設備接入

硬件準備：

HP-ERS-T200V2 設備一臺（網口版本：含網線）
DC12V 1A 電源適配器三個（接真實子設備需要兩個）
串口（或 USB）轉 RS485 接頭一個
電腦一臺
RS485 AB線若干（測試時普通電線即可）
如果需要測試真實設備上報，則需要增加Modbus子設備

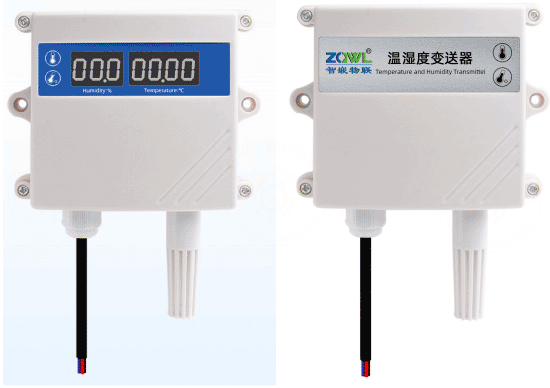

溫濕度變送器、空氣質量變送器等等

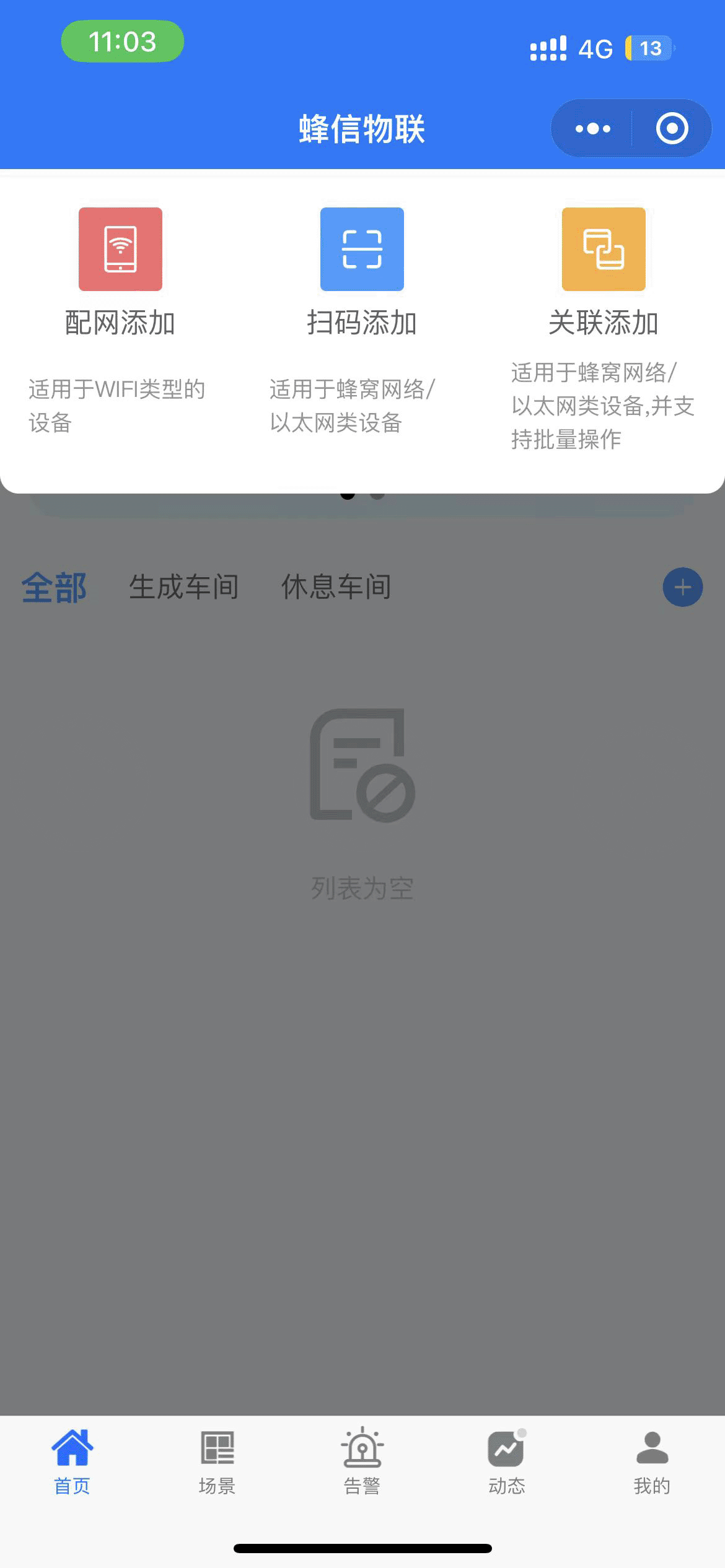

軟件準備：

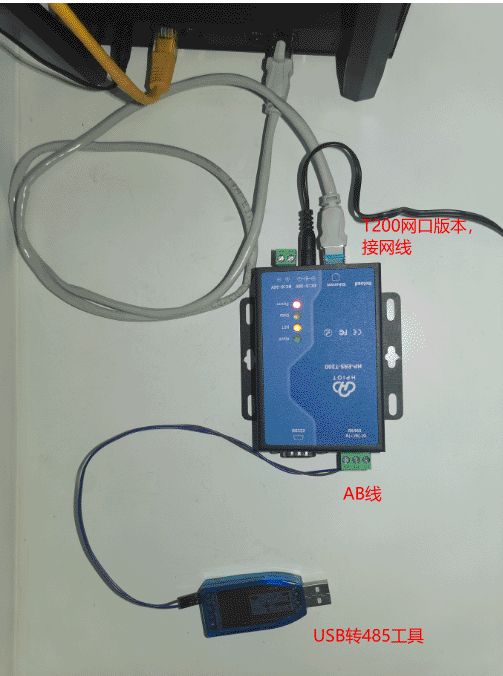

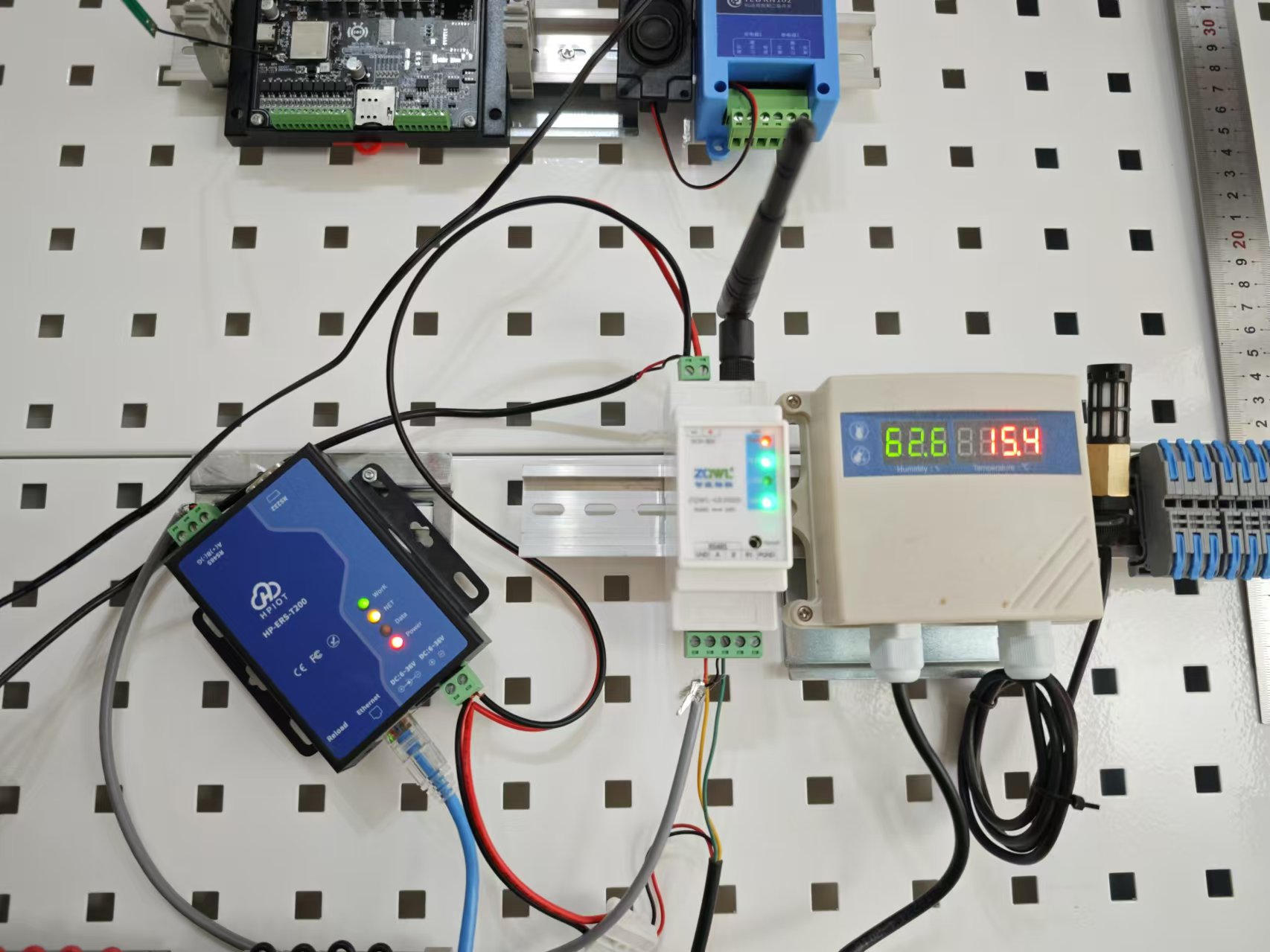

設備接入示意圖如下：

2.1、設備配網

設備機身默認IP地址為：192.168.1.200 (設備機身側可見)

把設備接入到PC電腦所在的網絡中(需要和電腦在同一個網絡)。

2.1.1、如果需要更改設備的IP地址，則使用配置工具 HP-Ethernet-Tool V0.0.10.exe

若使用默認IP（192.168.1.200），2.1.1配置可忽略

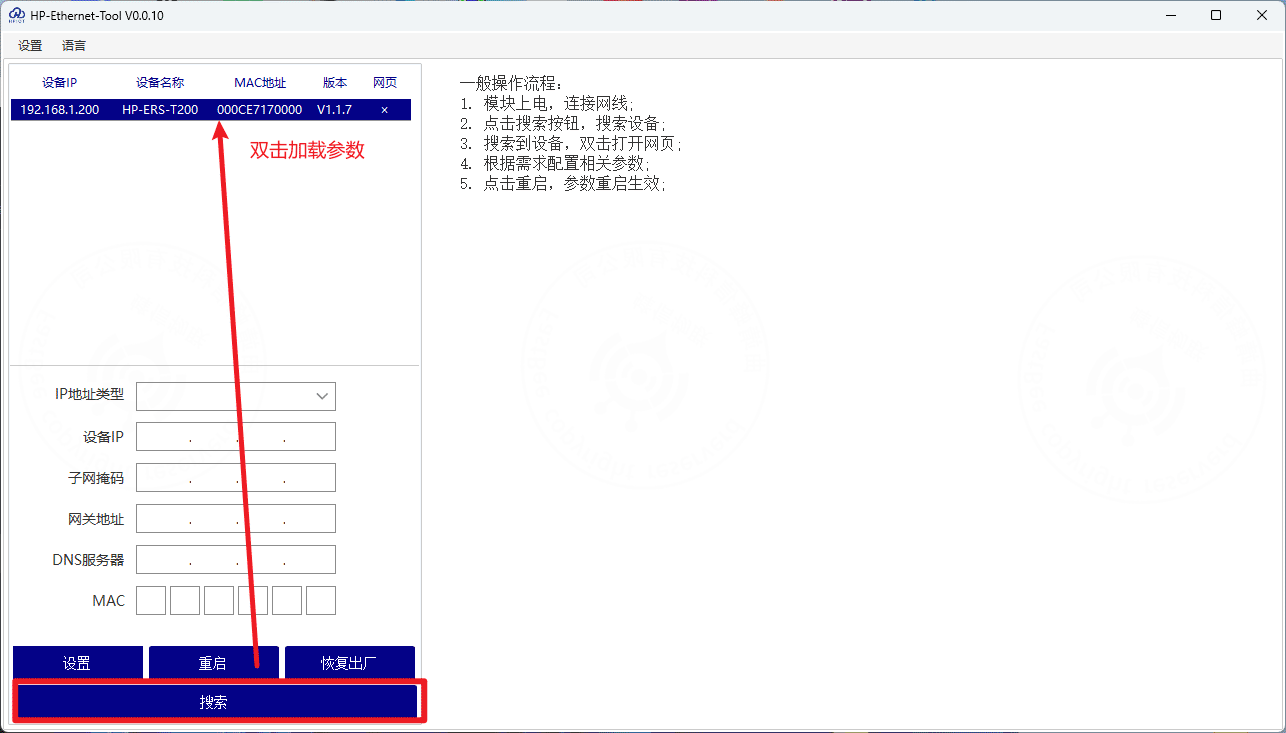

在確保設備接入與PC電腦端同一個網絡的情況下，打開工具，進行搜索，如下圖所示

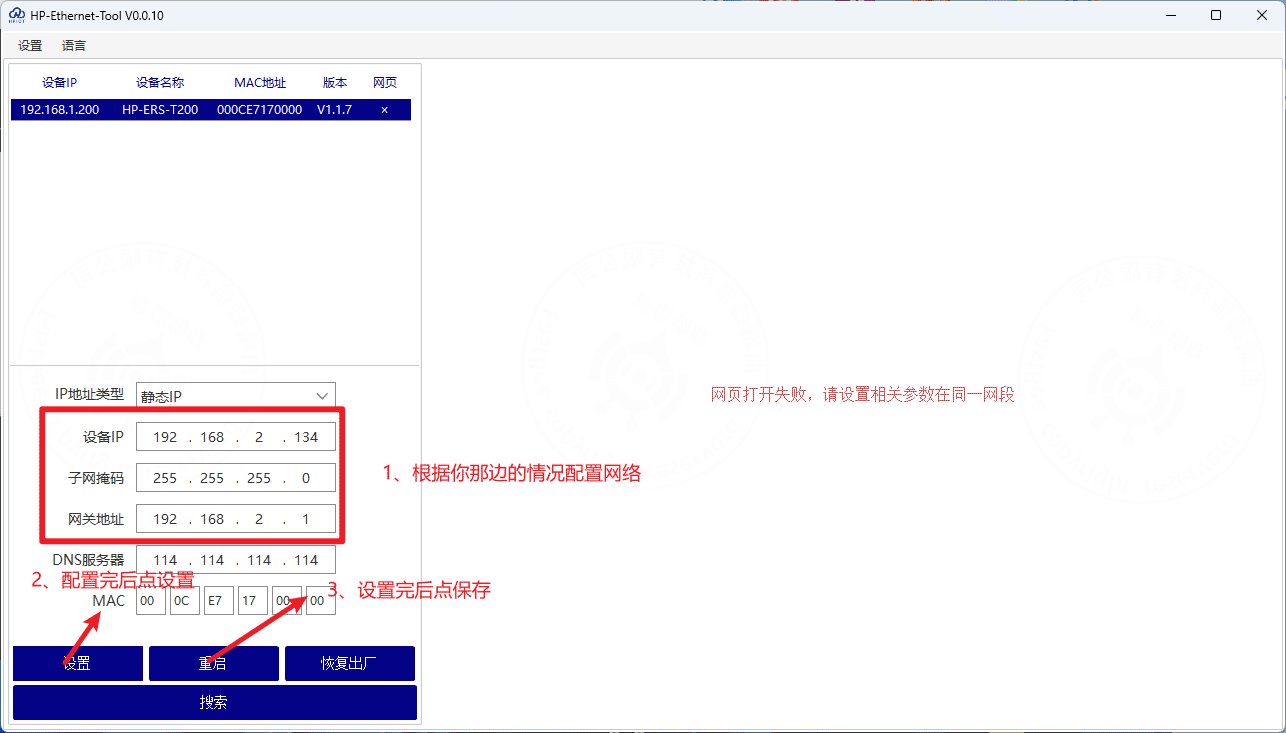

搜索設備后，對設備IP進行更改設置如下：設備IP可以設置為 192.168.x.xxx,其他默認

其中MAC為設備機身側的MAC號碼。

至此，設備的IP地址已經修改完成。

3、使用 Modbus slave 軟件模擬子設備接入該DTU設備

3.1、硬件接線以及仿真軟件配置

硬件側環境配置如下：

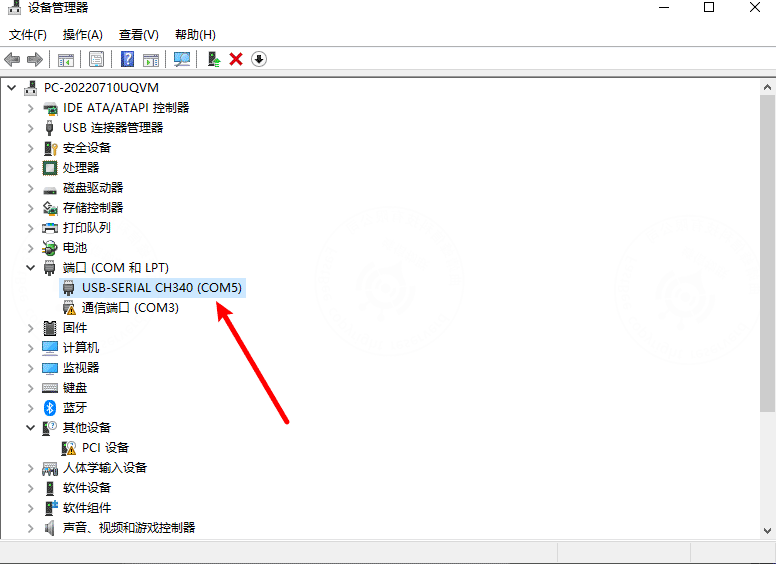

USB轉485接口工具插入電腦后，查看端口占用情況，我的電腦情況如下：

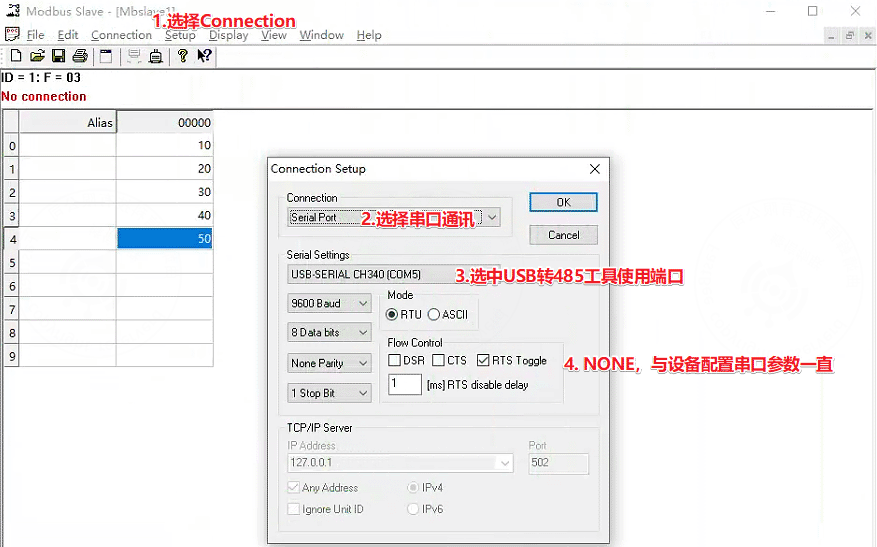

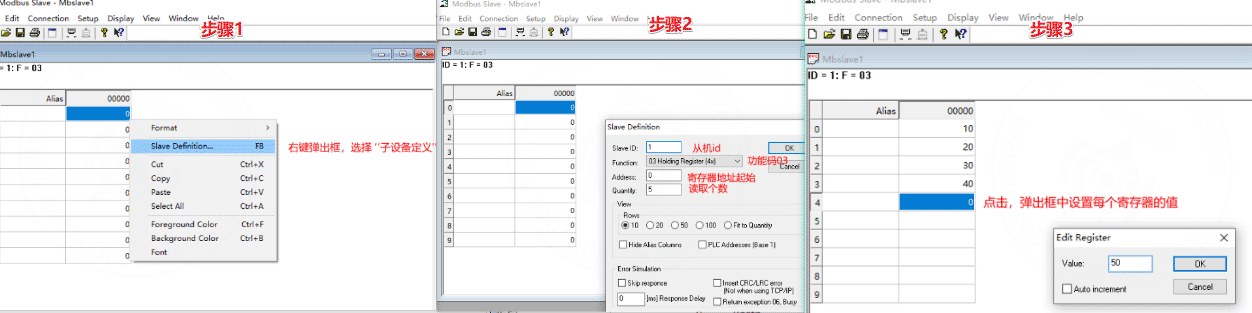

上面USB轉485工具使用的端口是COM5， Modbus Slave 仿真模擬器模擬Modbus子設備，配置如下：

PS：此處設置的串口參數，必須和網關設備RS485的串口參數一致。

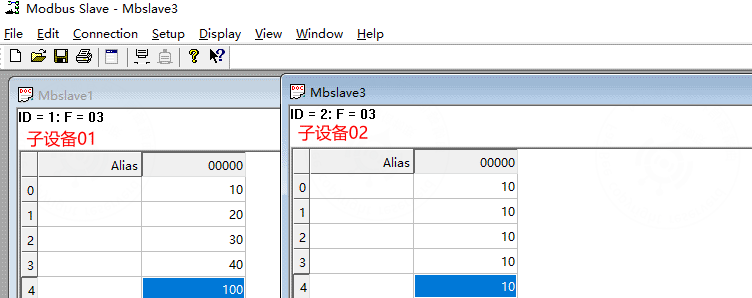

然后設置寄存器，以及寄存器的值。演示案例設置了0-4 、5個寄存器，值分別設置為 10-50，如下圖所示：

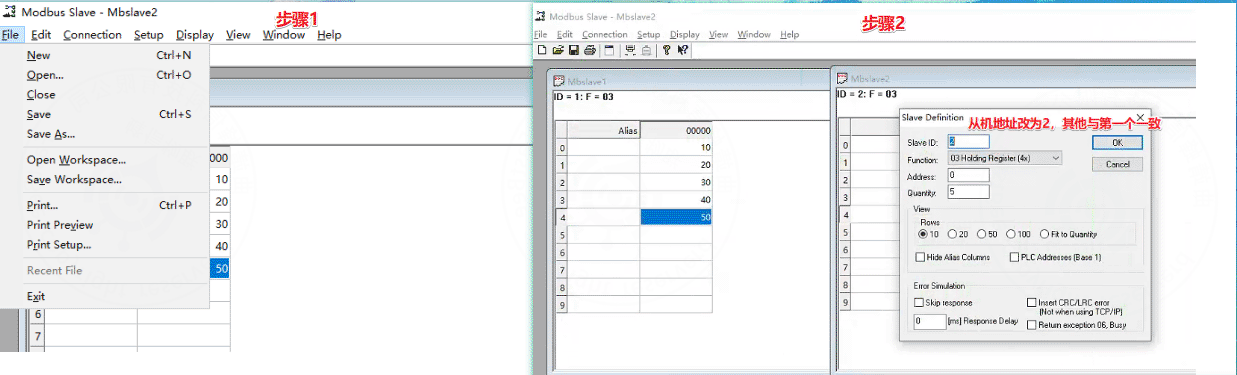

我們?yōu)榱搜菔径鄠€子設備的情況，因此按照上面的再增加一個子設備的配置，如下

最終配置如下：

3.2、平臺配置

3.2.1、創建網關產品

設置好子設備仿真模擬器后，配置一下云平臺。

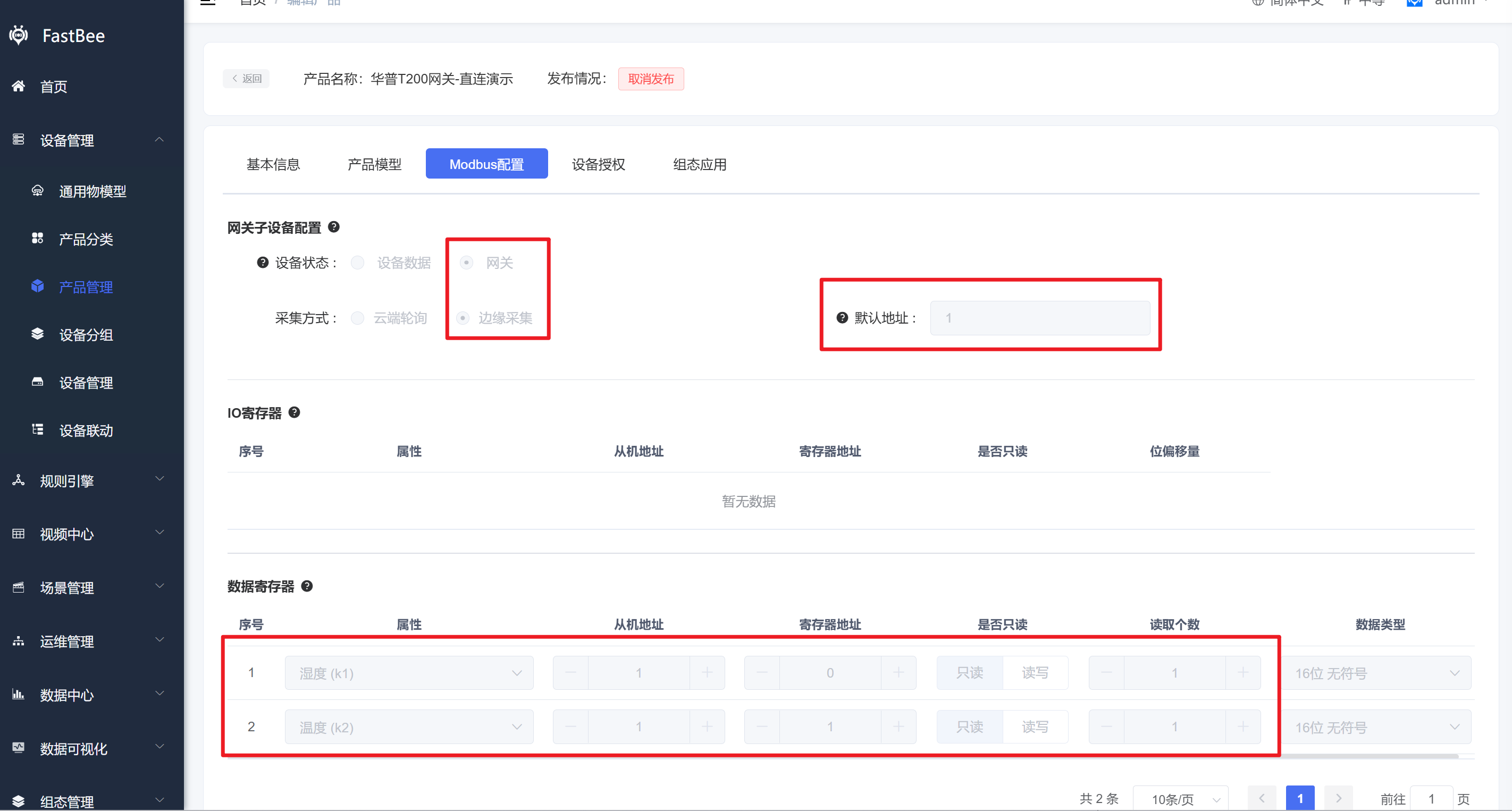

這里演示網關連接多個子設備（從機），產品類型選擇網關設備，通訊協議選擇Modbus轉Json解析協議-華普物聯，直接創建產品

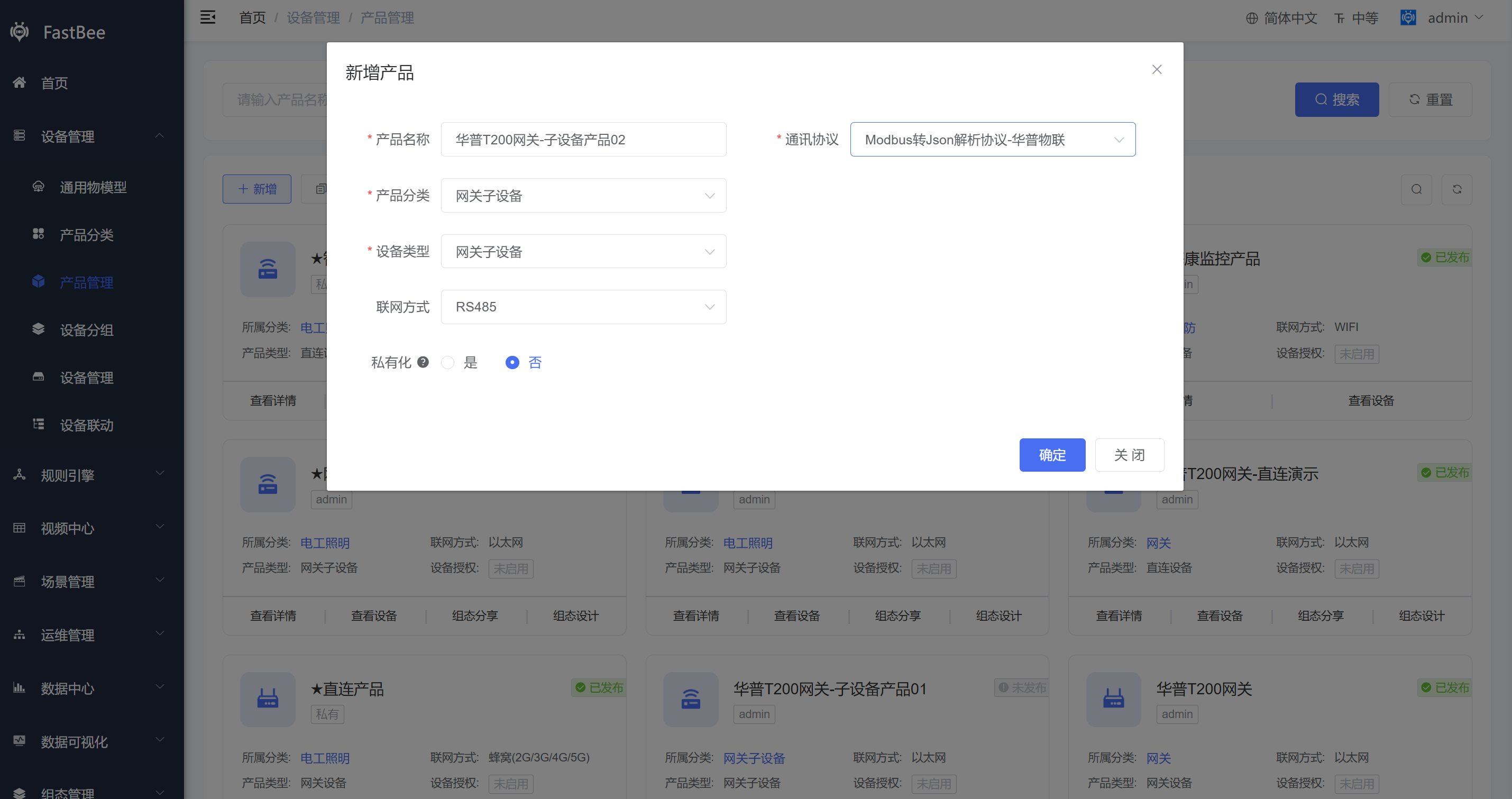

3.2.2、創建子設備產品

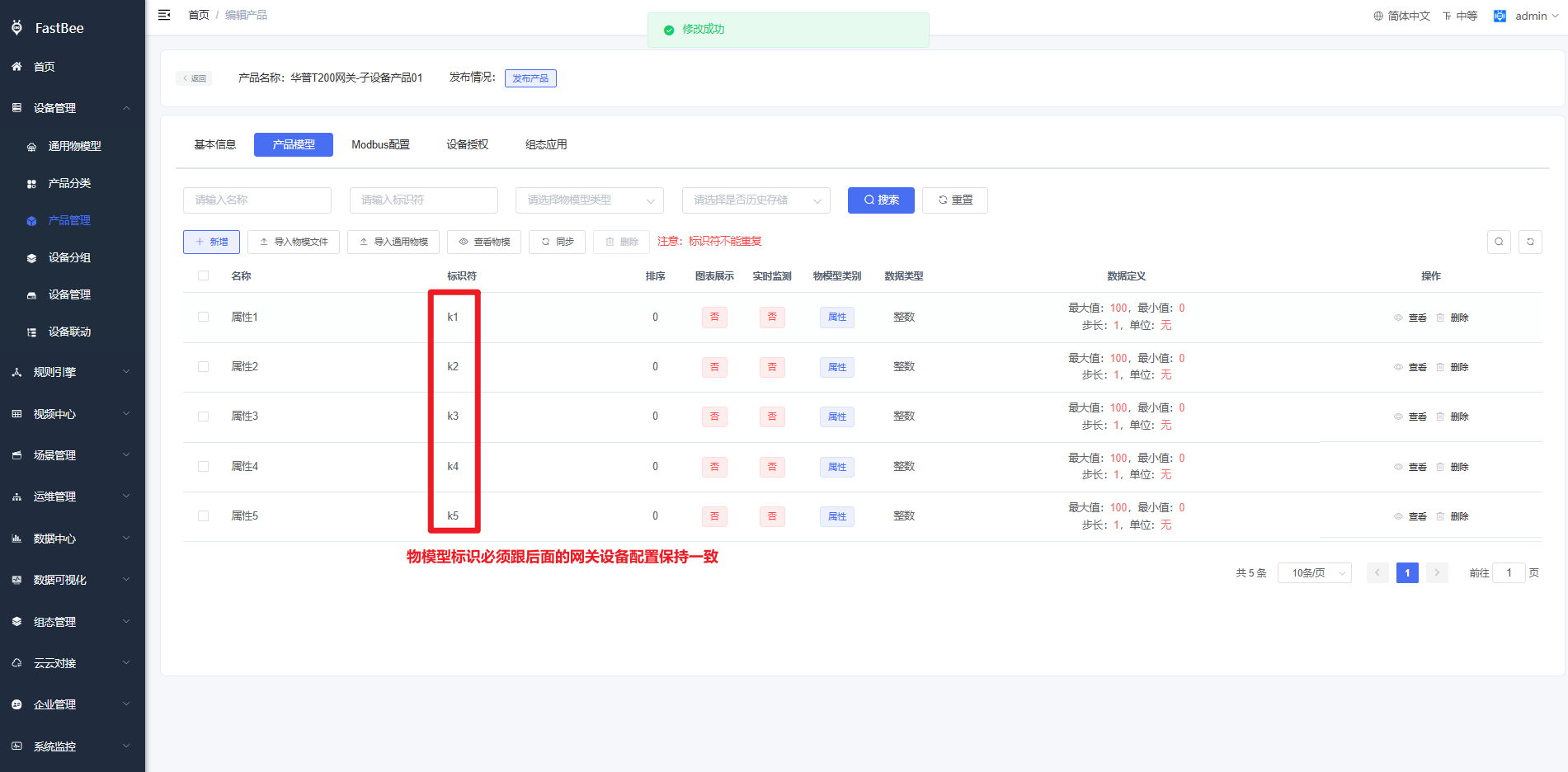

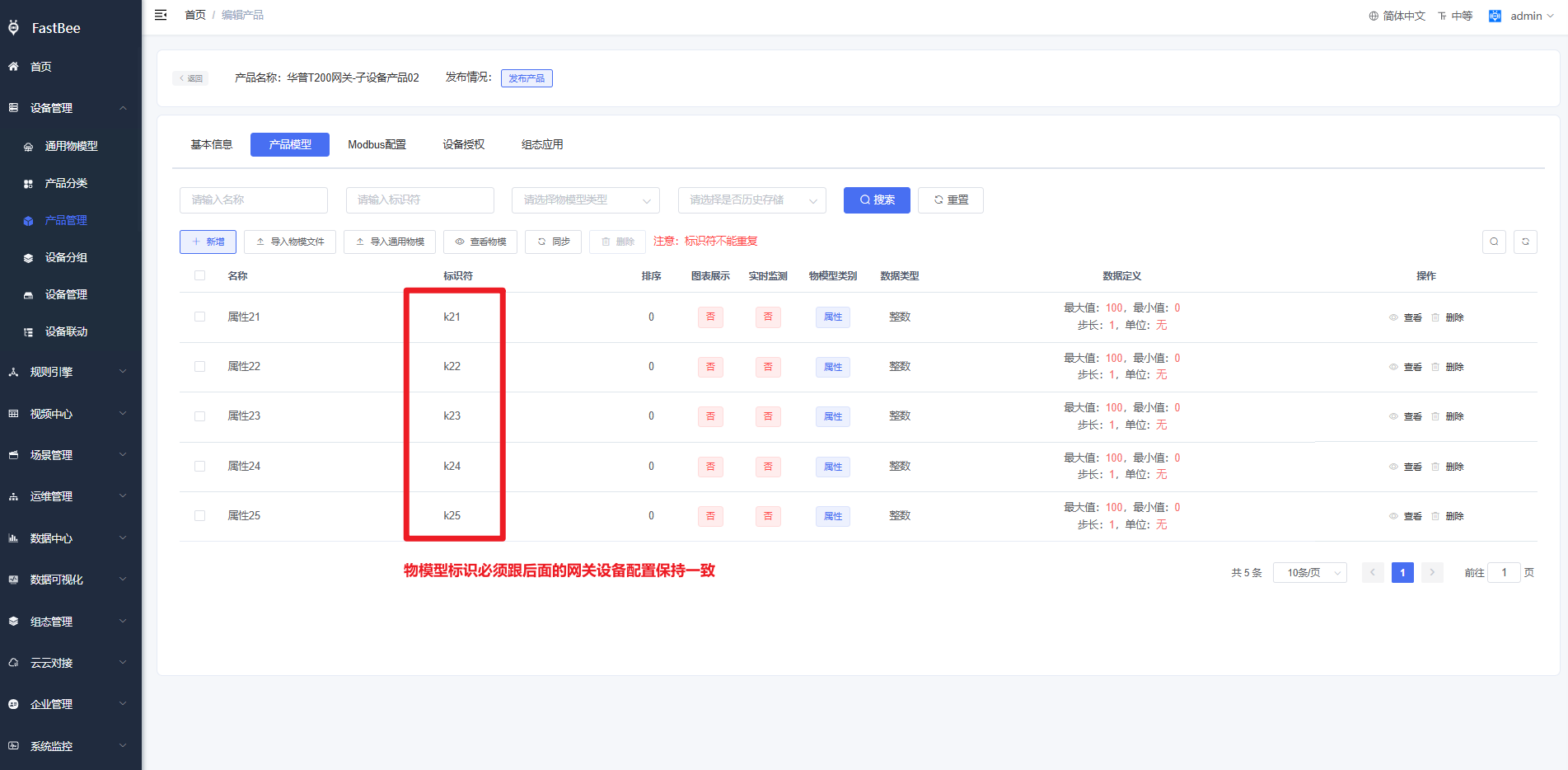

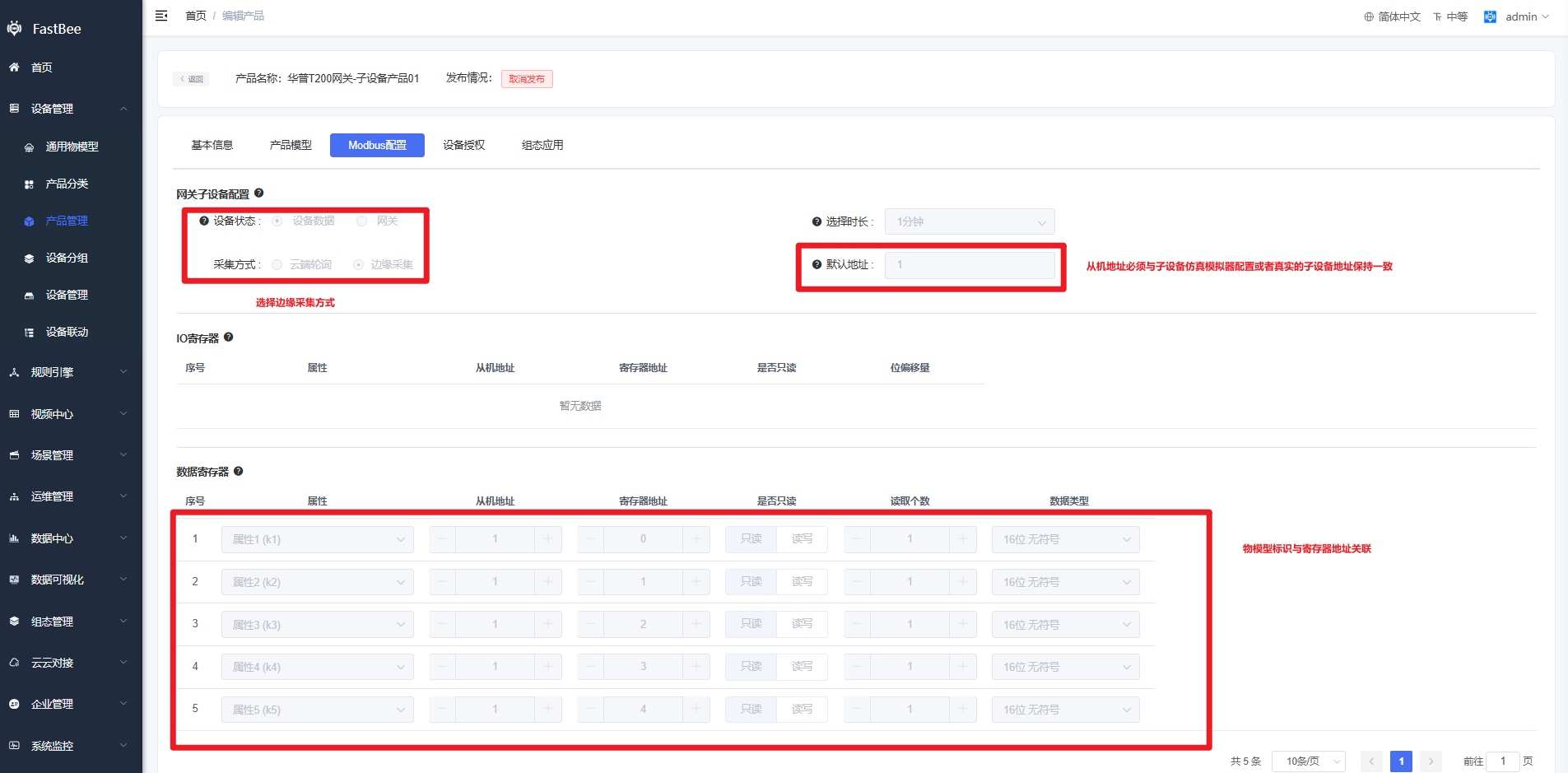

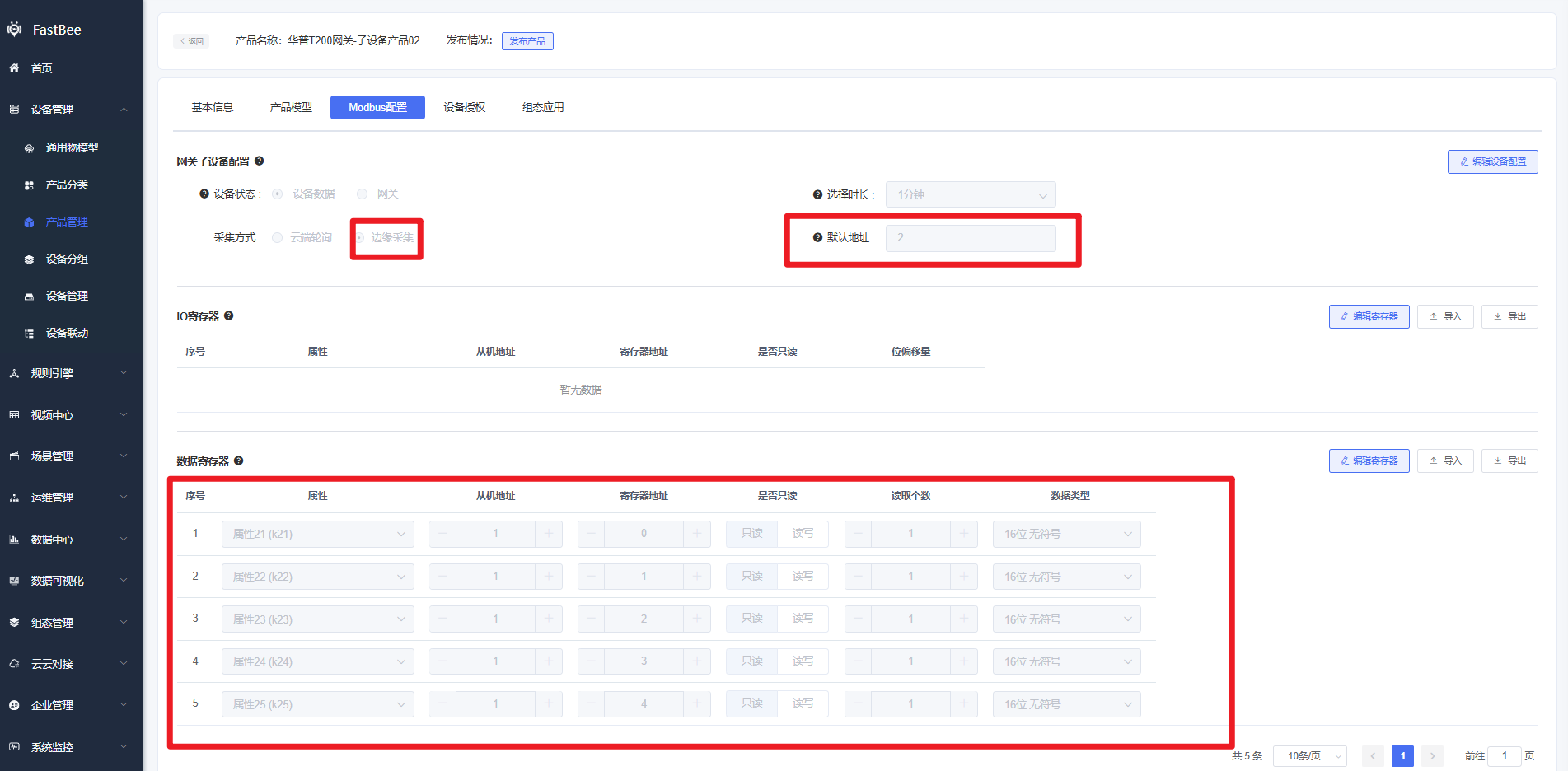

創建子設備（從機）產品 01，選擇邊緣網關方式，從機地址是1，物模型k1-k5

創建子設備（從機）產品 02，選擇邊緣網關方式，從機地址是2，物模型k21-k25

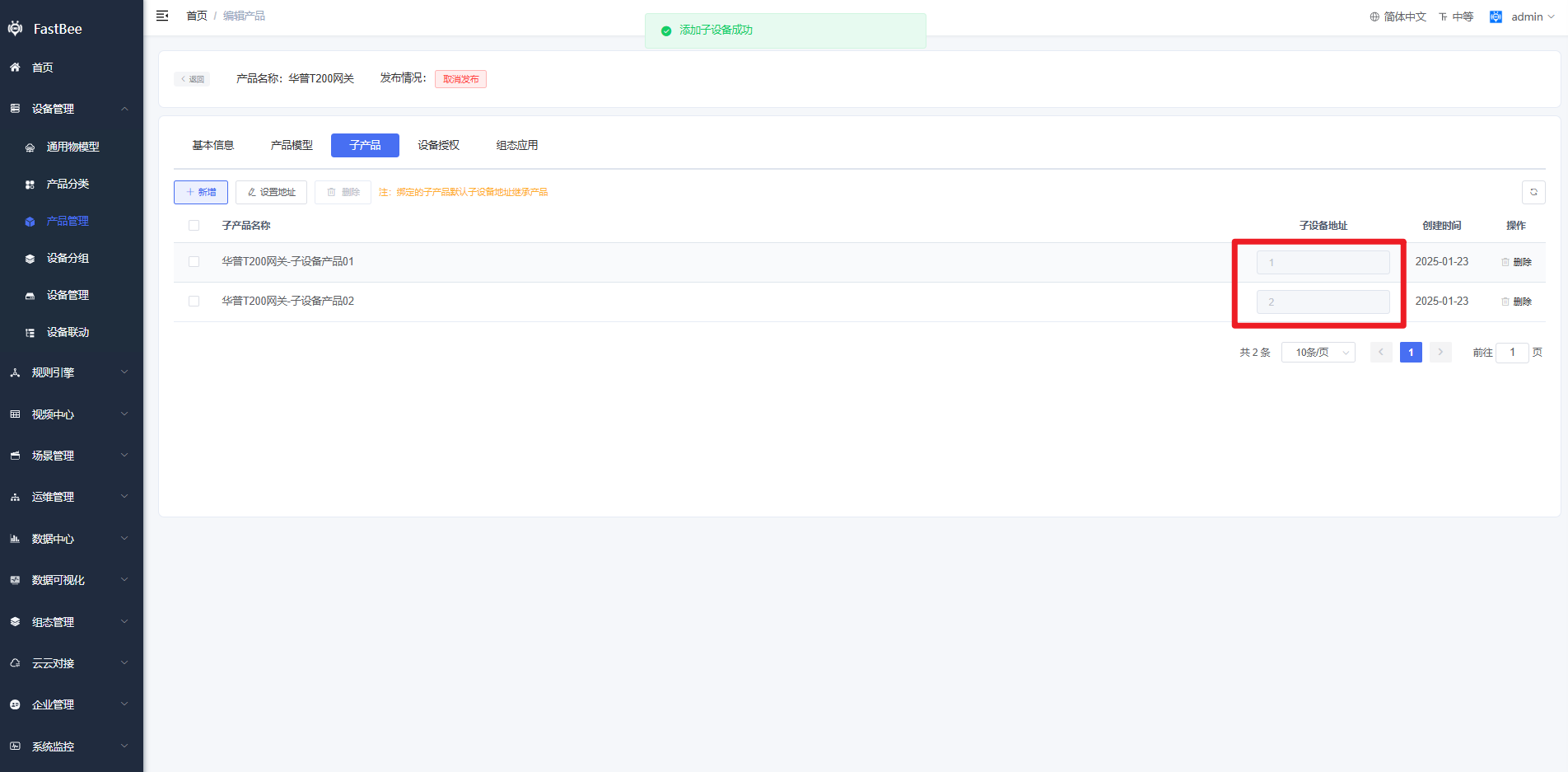

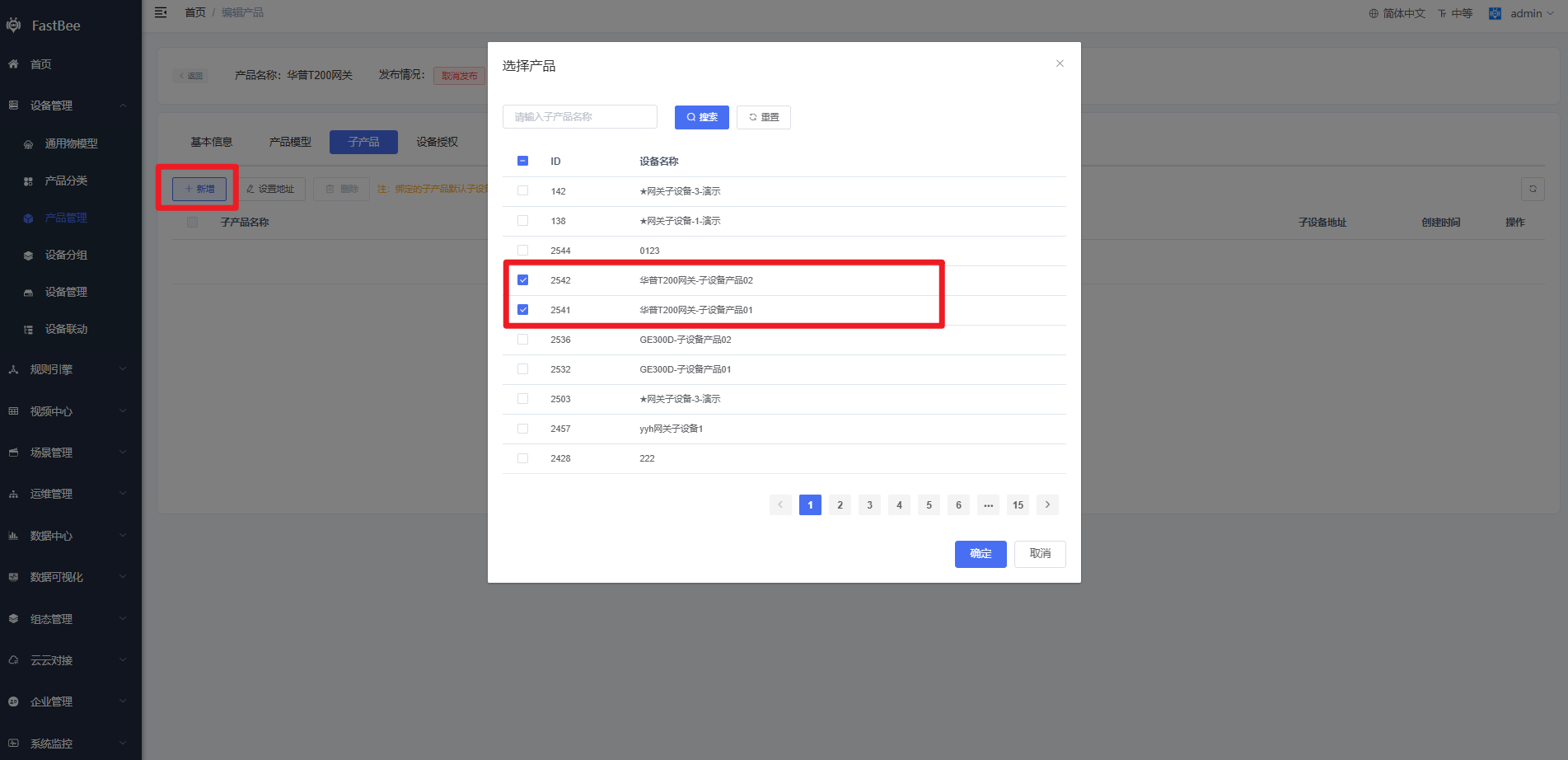

網關產品綁定子設備產品，配置好從機地址，可以不用綁定，只是這兒綁定后建網關時會生成相應的子設備

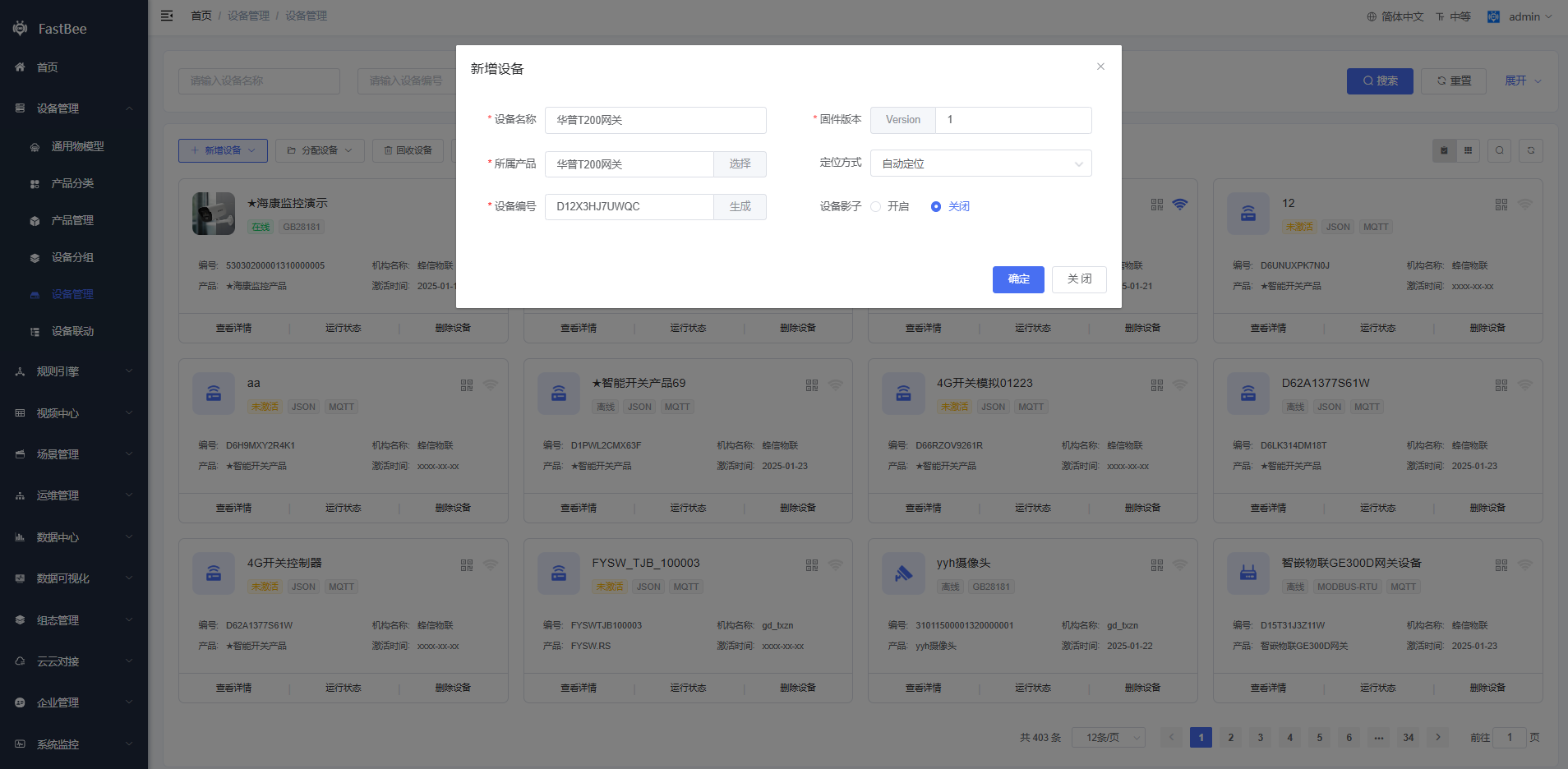

3.2.3、創建網關設備

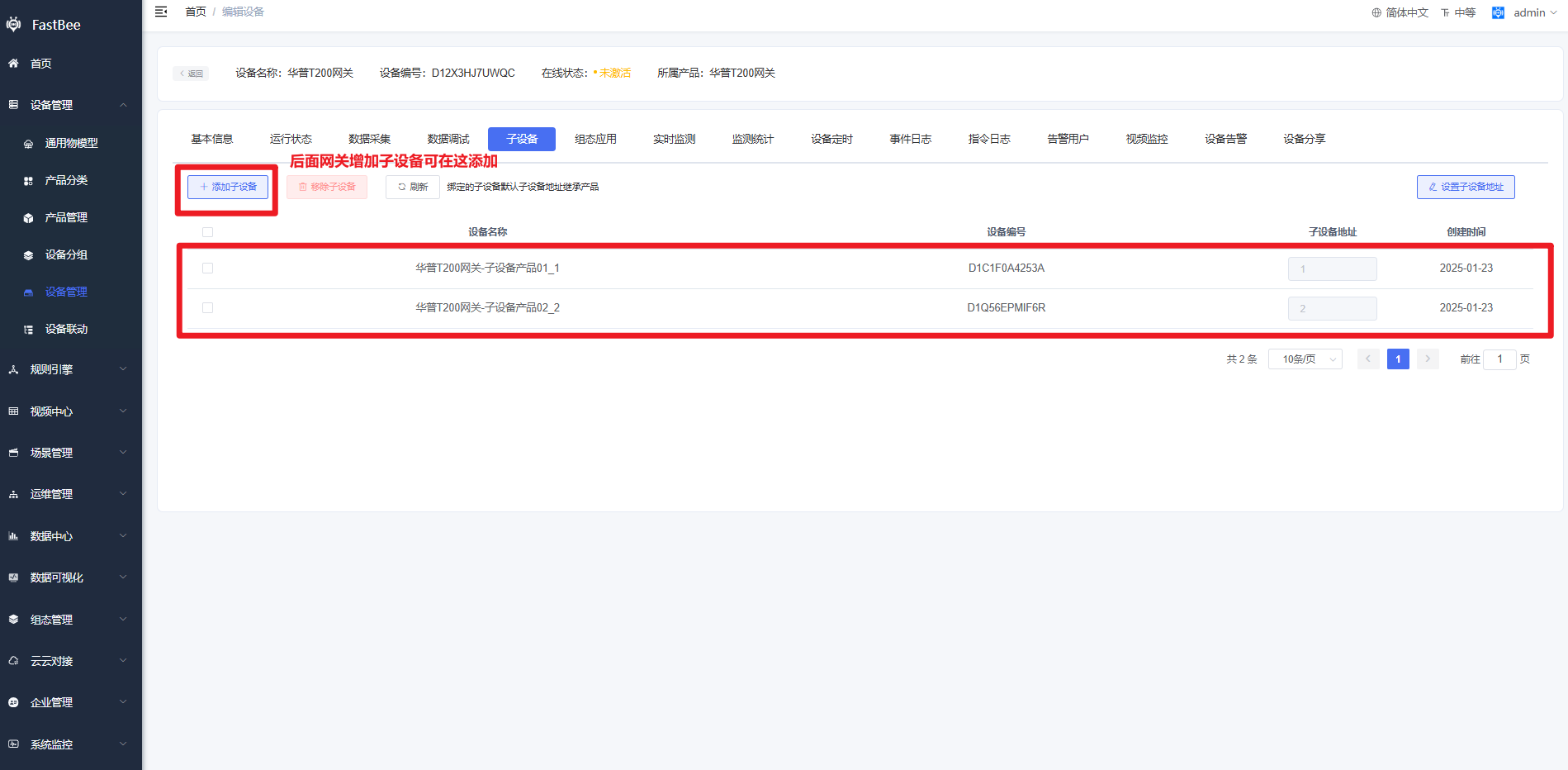

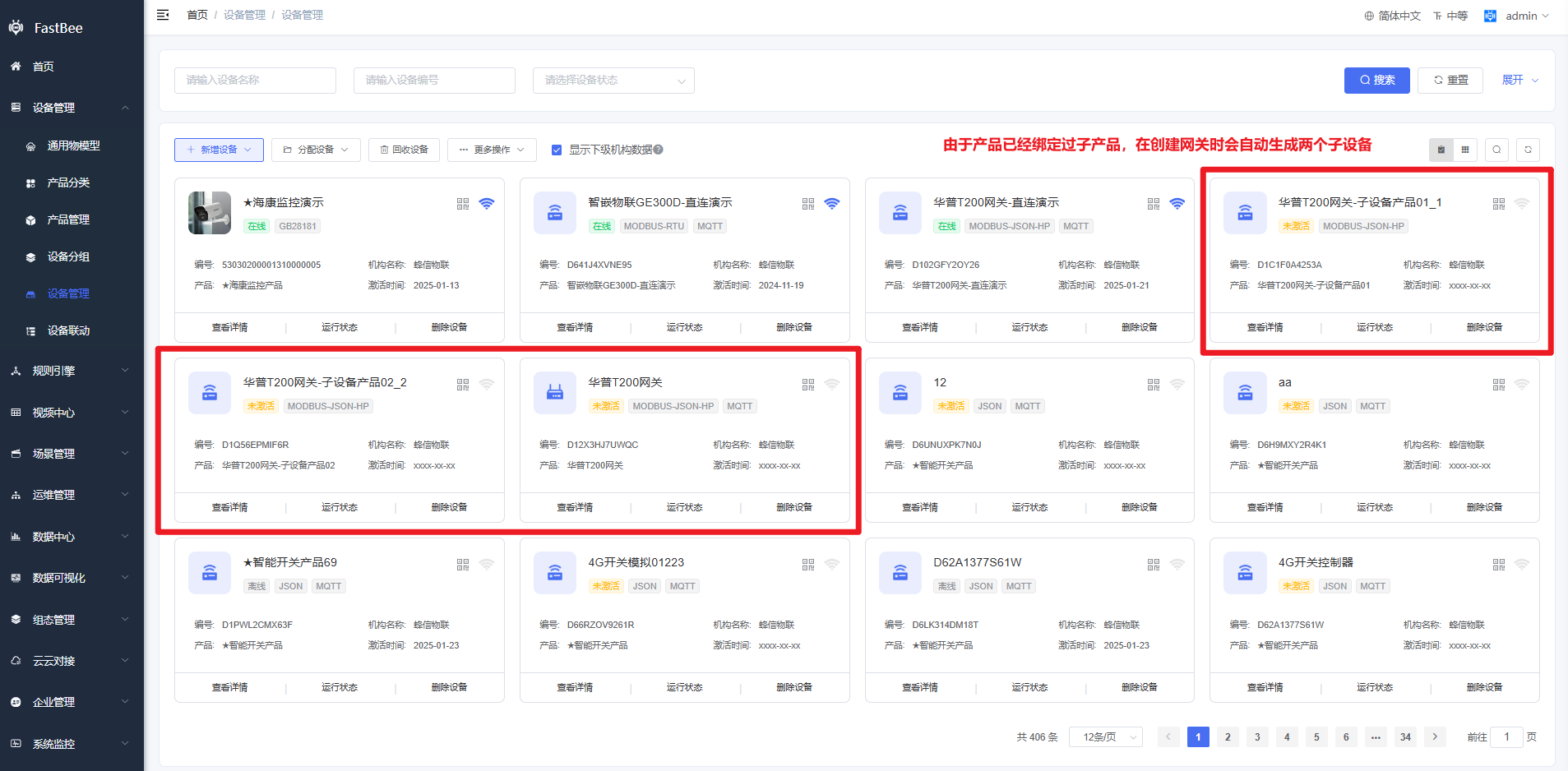

由于網關產品綁定了子產品，創建網關設備會同時生成兩個子設備，并綁定

3.3、設備側配置

3.3.1、瀏覽器配置設備

如果設備IP沒有更改，在瀏覽器輸入 192.168.1.200，如果更改了，則輸入更改后的IP地址，示例圖如下：

PS：這里的RS485配置參數，要跟子設備仿真軟件配置的一致

3.3.2、配置設備MQTT連接信息

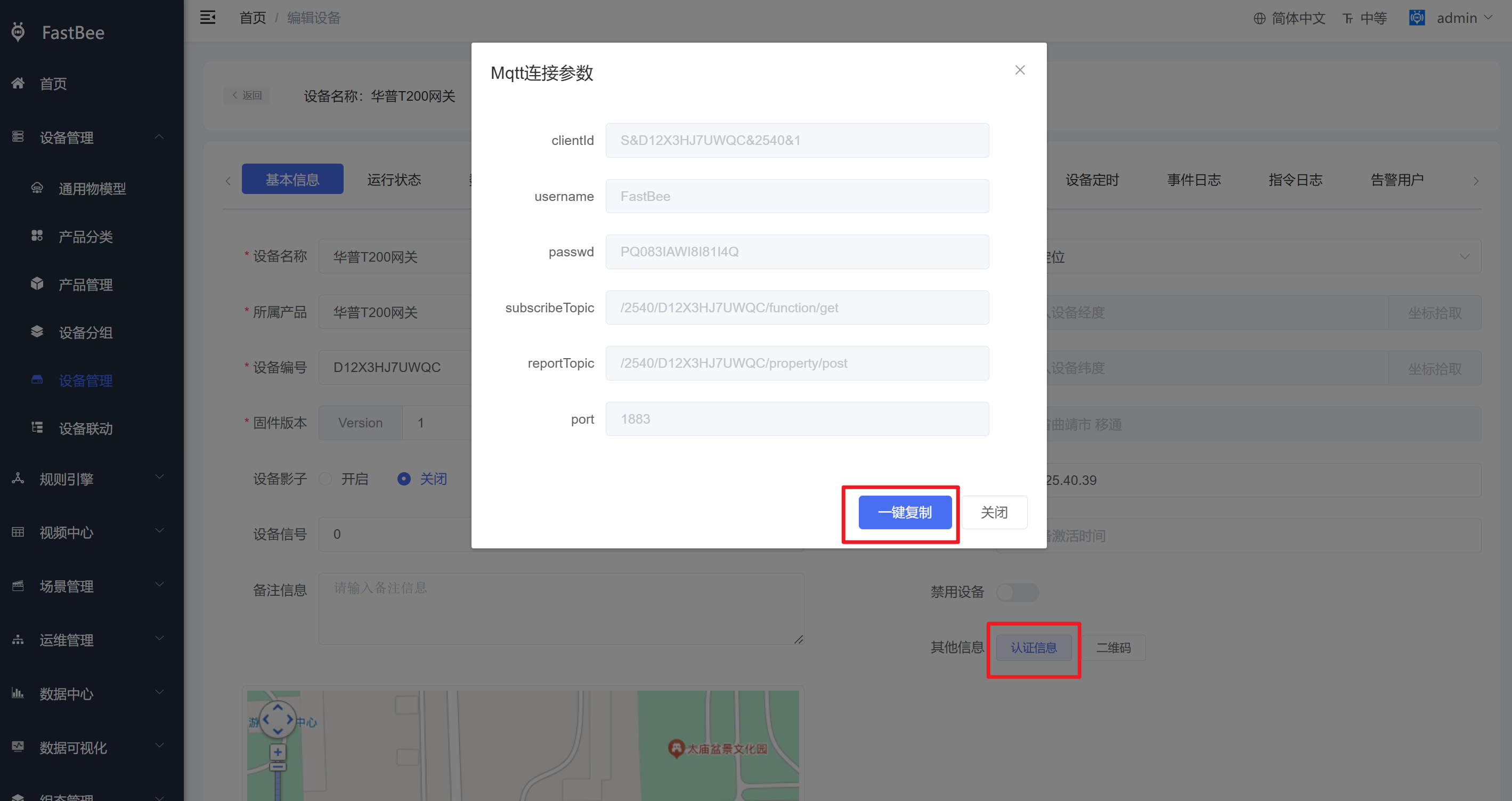

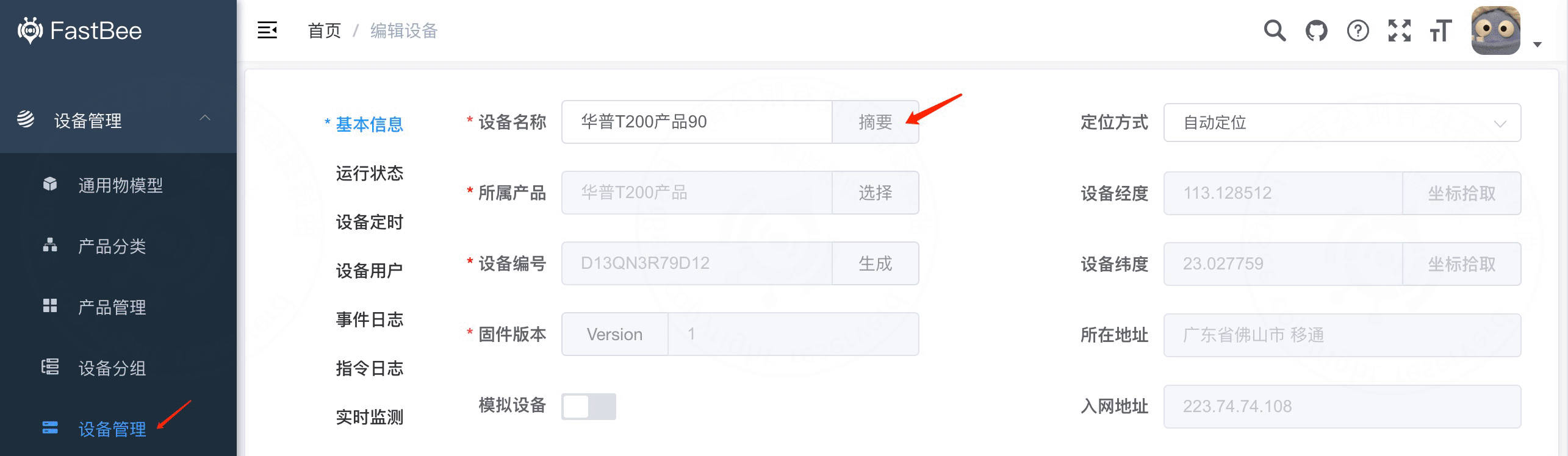

平臺側查看設備基礎信息- 認證信息

內容如下：分別是 clientId、username、password、subscribeTopic、reportTopic、port

{
  clientId:S&D12X3HJ7UWQC&2540&1,
  username:FastBee,
  passwd:PQ083IAWI8I81I4Q,
  subscribeTopic:/2540/D12X3HJ7UWQC/function/get,
  reportTopic:/2540/D12X3HJ7UWQC/property/post,
  port:1883
}

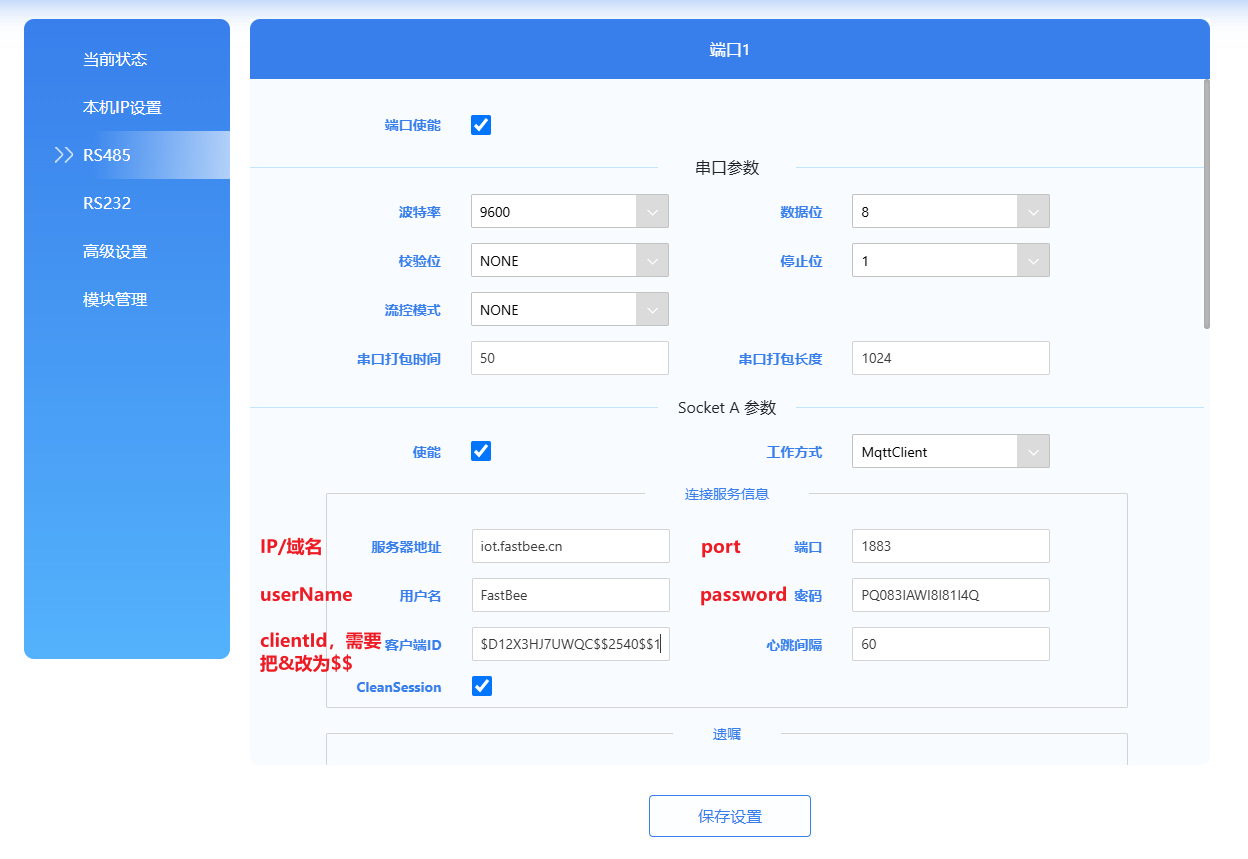

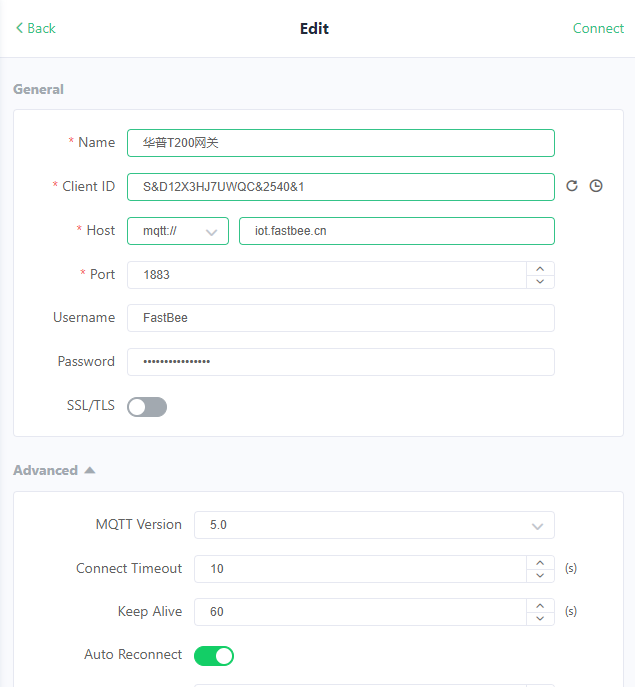

3.3.2.1、配置設備的連接信息

PS：這里的clientId中 & 需要替換為 $$ S&D12X3HJ7UWQC&2540&1 ----> S$$D12X3HJ7UWQC$$2540$$1

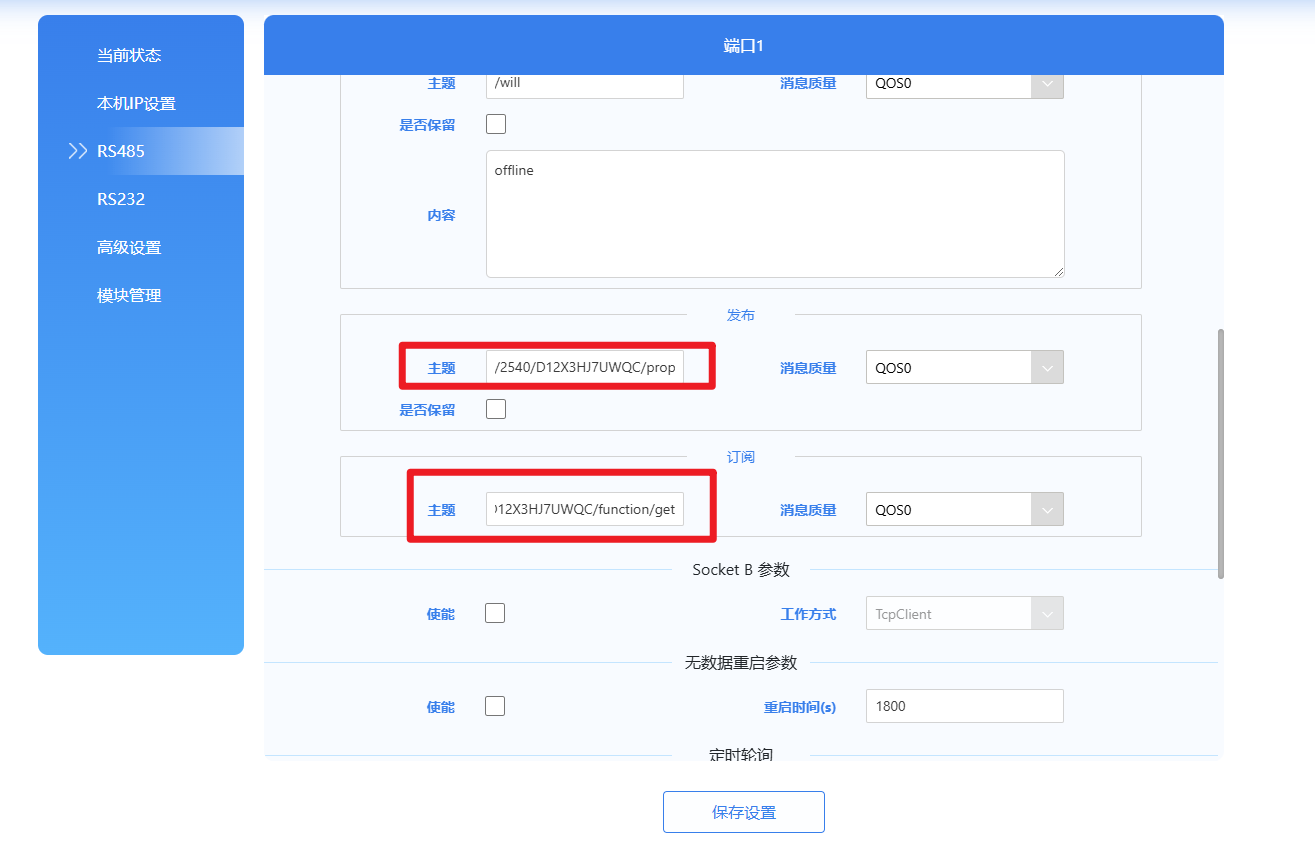

3.3.2.2、配置MQTT的發布/訂閱主題

主題如果要自己定義，可以根據平臺規則引擎轉換。

發布主題：設備 --> 云平臺

主題組成如下 /{productId}/{clientId}/property/post
示例值：    /2540/D12X3HJ7UWQC/property/post

訂閱主題：云平臺 ---> 設備

主題組成如下 /{productId}/{clientId}/function/get
示例值：    /2540/D12X3HJ7UWQC/function/get

3.3.2.3、定時輪詢配置

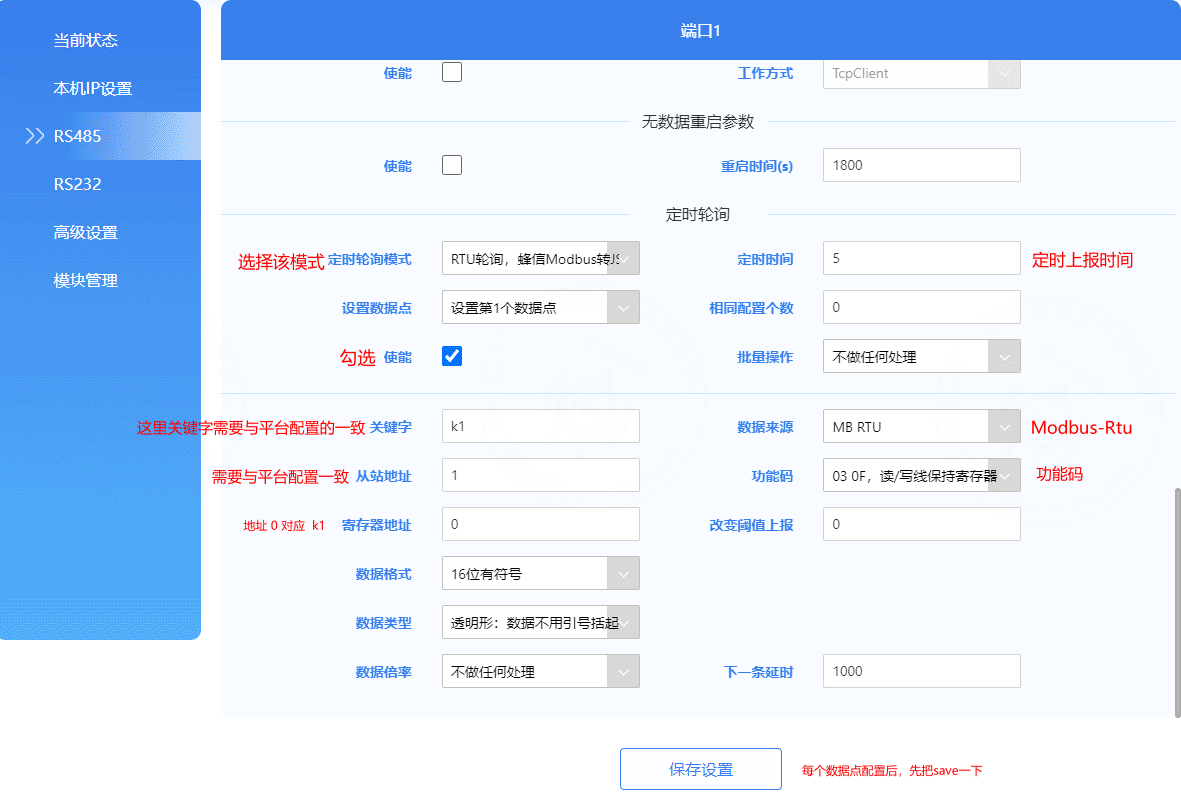

定時輪詢模式，選擇蜂信Modbus轉JSON
定時時間，單位是秒，每個屬性上報的采集時間間隔，按需設置
設置數據點，一共支持200個
使能，先勾選使能，才可以配置
關鍵字與寄存器地址：如k1 與寄存器地址0是綁定關系 、與云平臺配置采集點模板中 子設備01中的物模型k1需要一致
從站地址：需要與云平臺采集點模板的從機地址一致
寄存器地址：子設備的數據點
功能碼：如03功能碼：讀保持寄存器，還有 01 、02 、 04、10 等
數據格式： Modbus中的數據格式，按照子設備的規定來選用即可，一般默認為 16位有符號

配置從機2的 5個采集點，如下：

操作完成后，需要重啟設備讓配置生效：

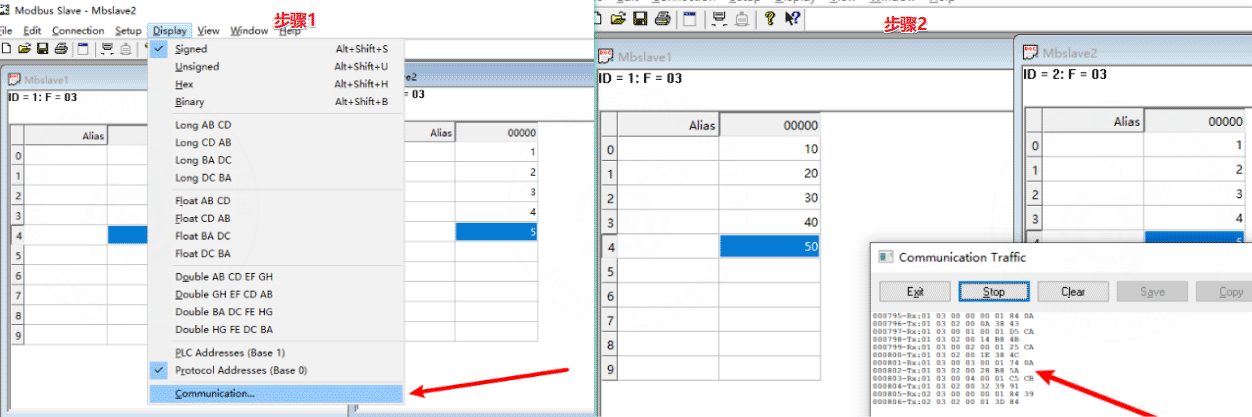

我們可以看看仿真軟件，是否有日志：如果有說明配置成功

3.4、設備實時采集情況

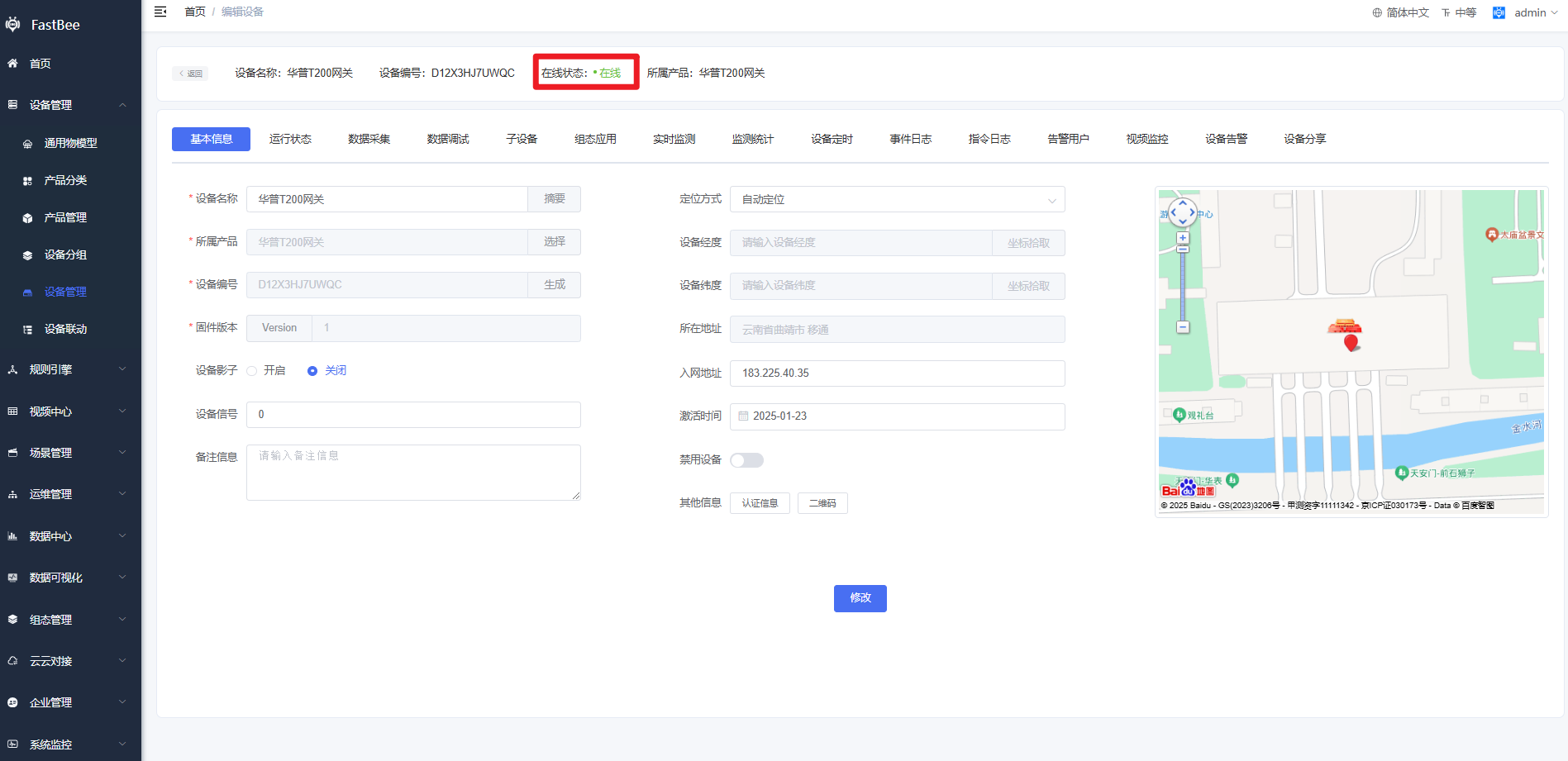

可以看到設備已經在線

再看看兩個子設備的上報情況：

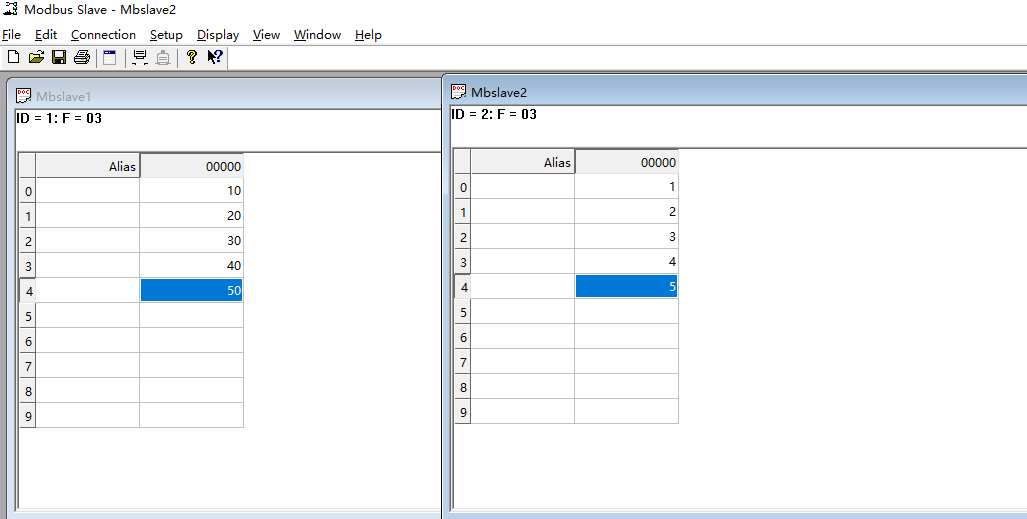

仿真設備設置的值：

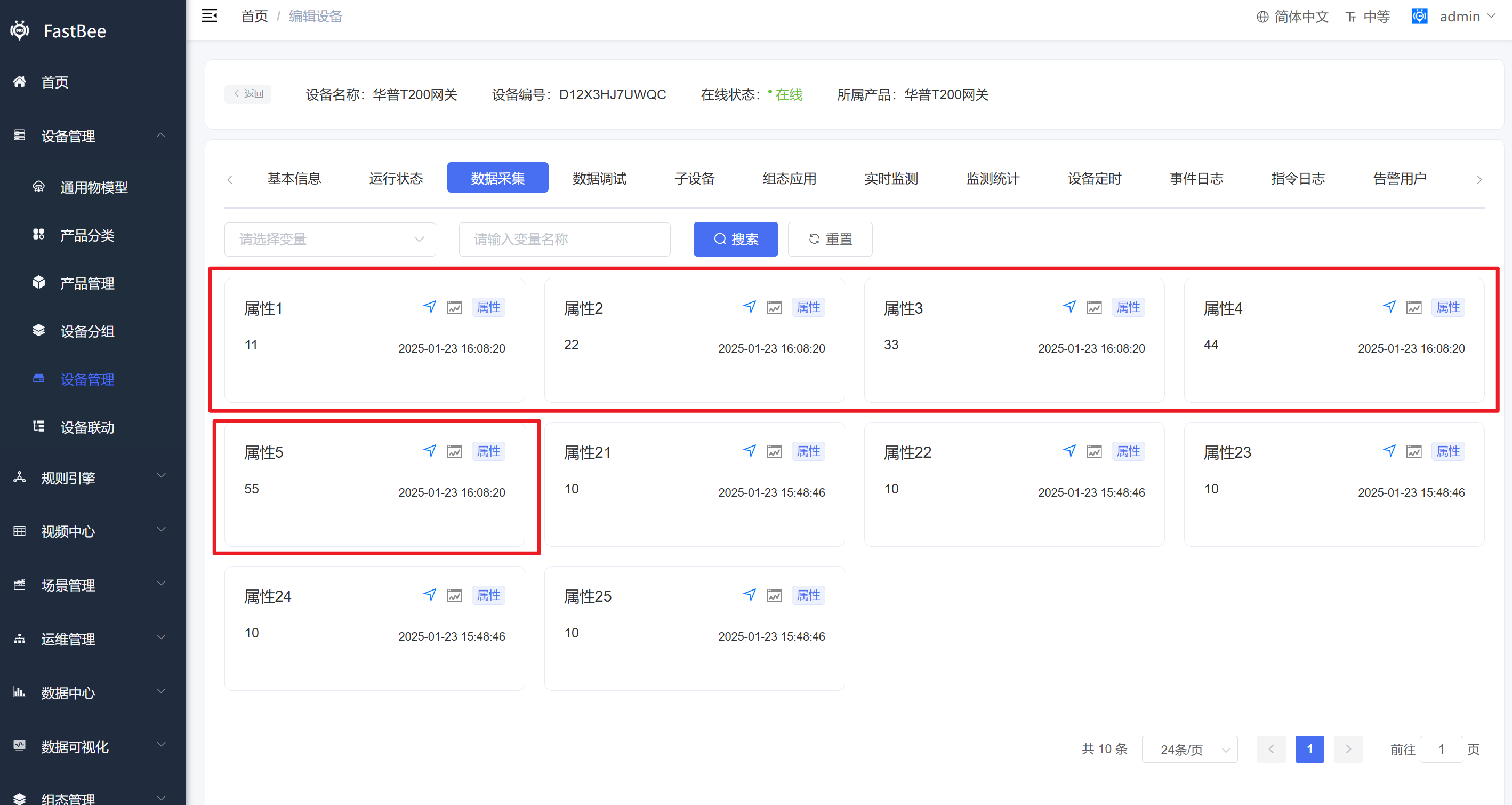

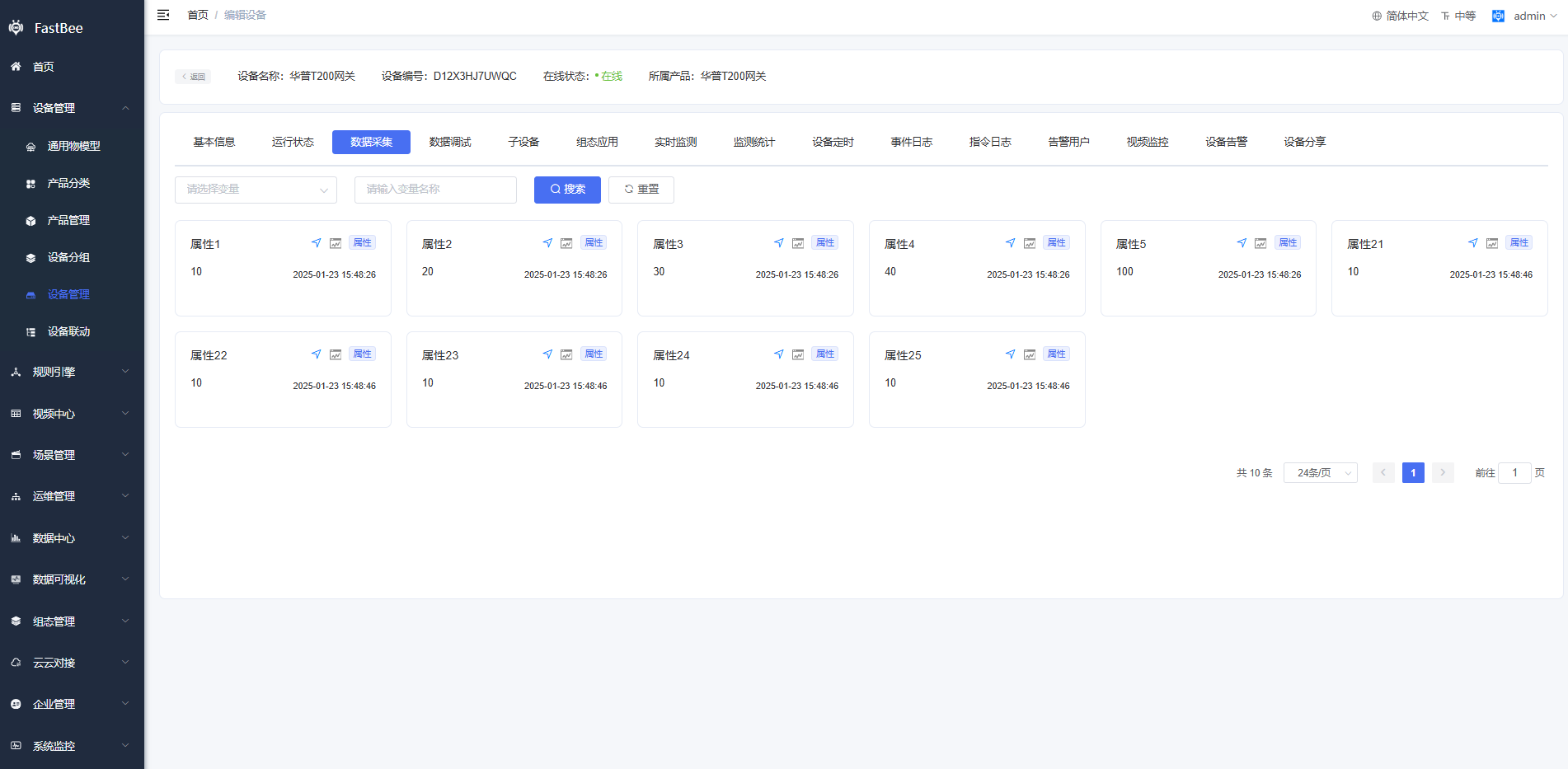

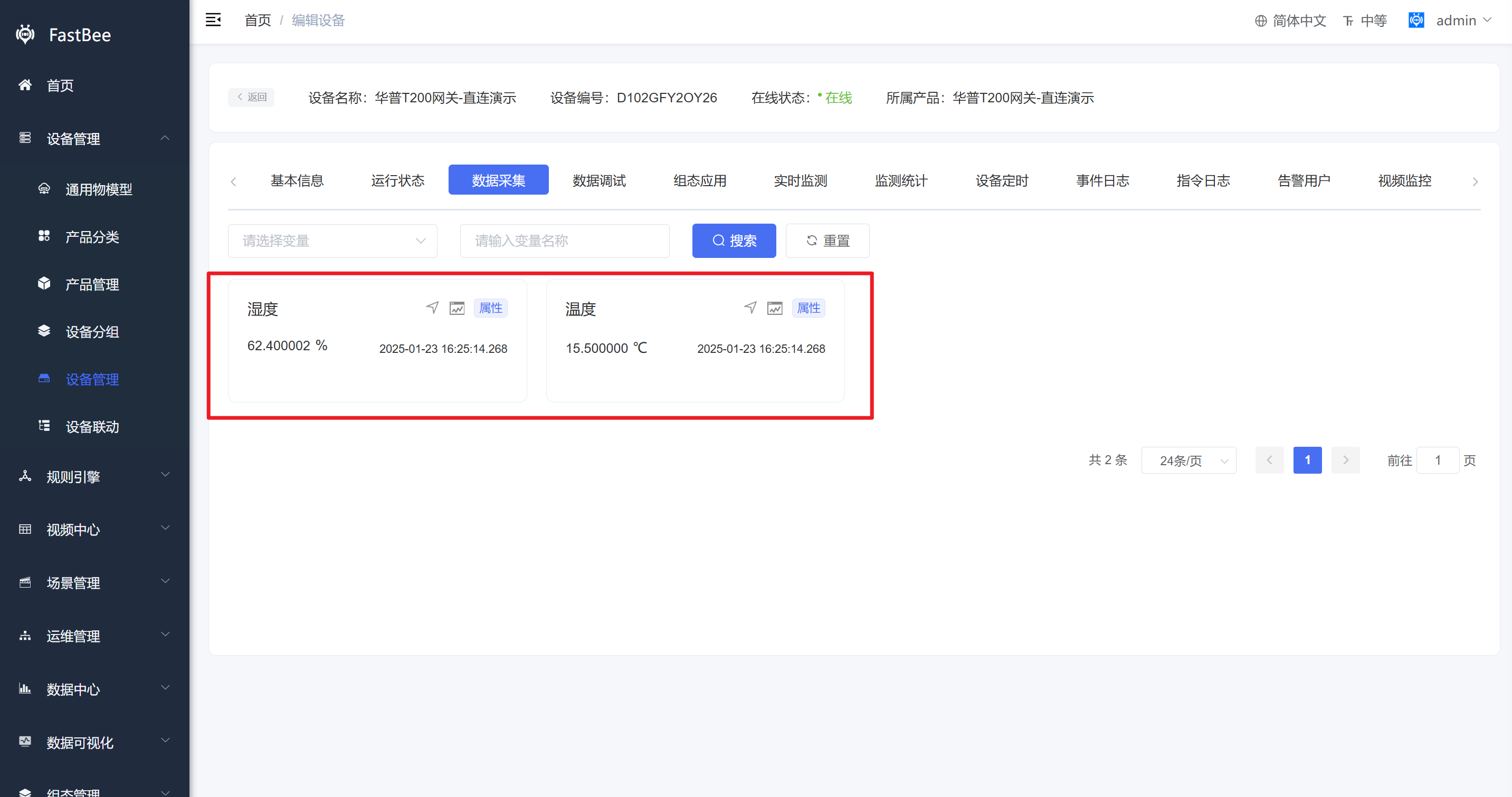

上報平臺實時數據如下：

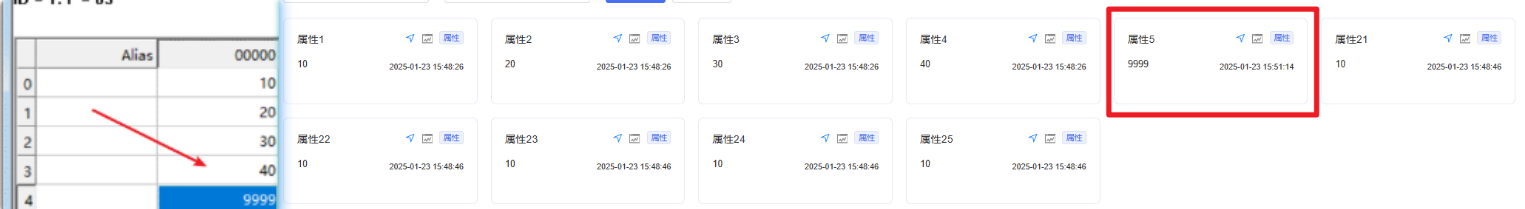

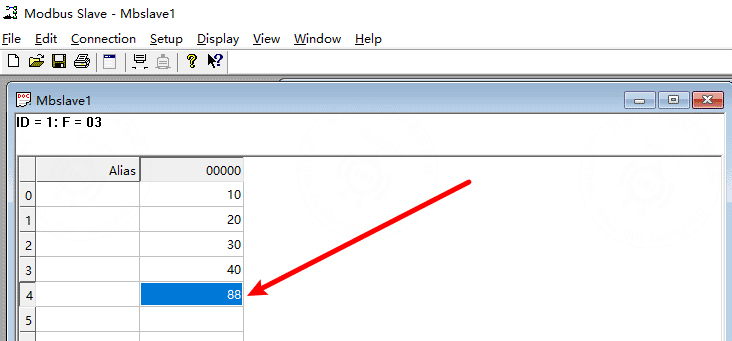

我們更改一下，仿真設備的子設備值，看看平臺實時數據變化情況：

說明設備采集已經實時上報

3.5、設備下發指令

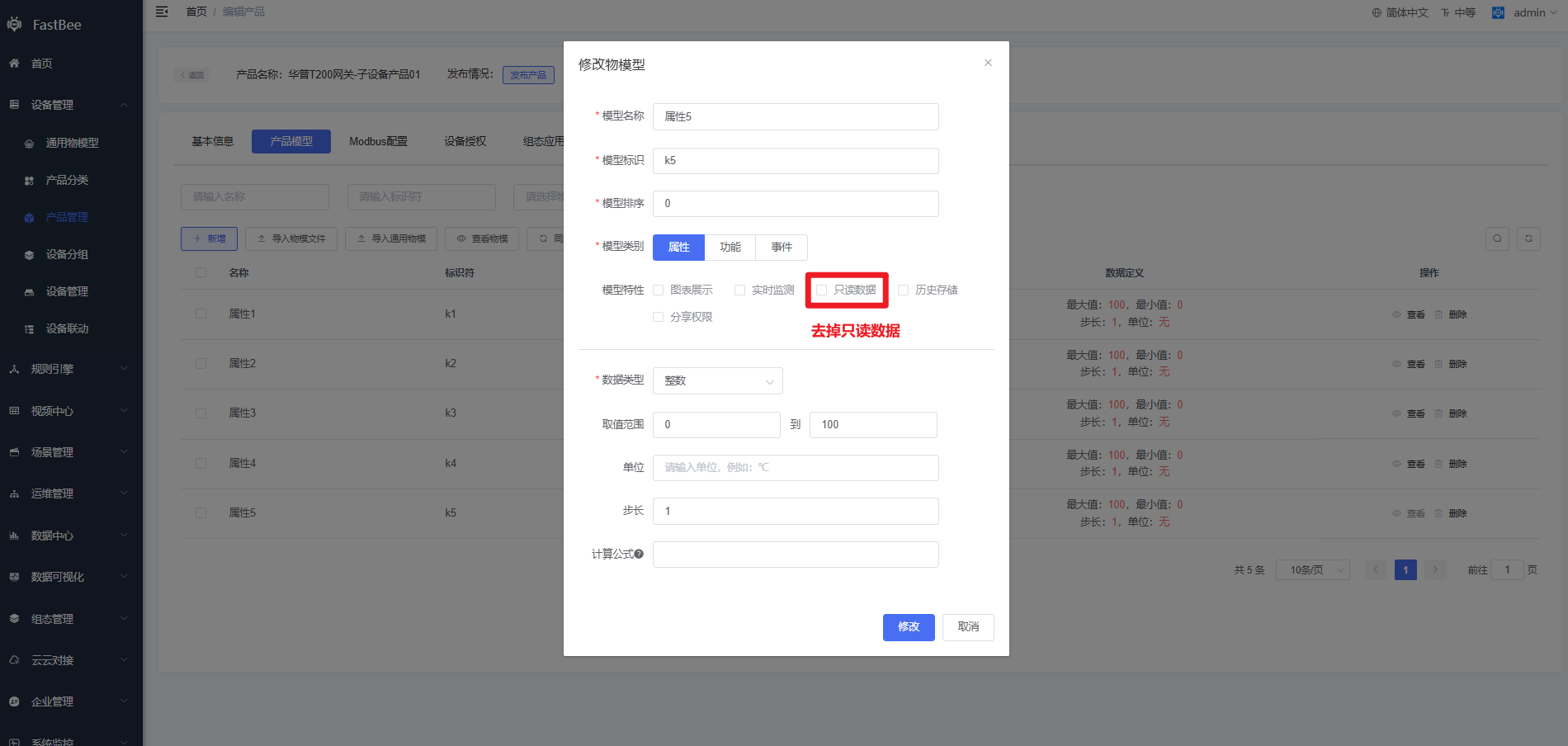

先更改一個屬性是可讀寫狀態

再查看數據采集，可以看到屬性可以下發指令了

查看仿真設備是否改變值，可以看到仿真子設備已經改變了值

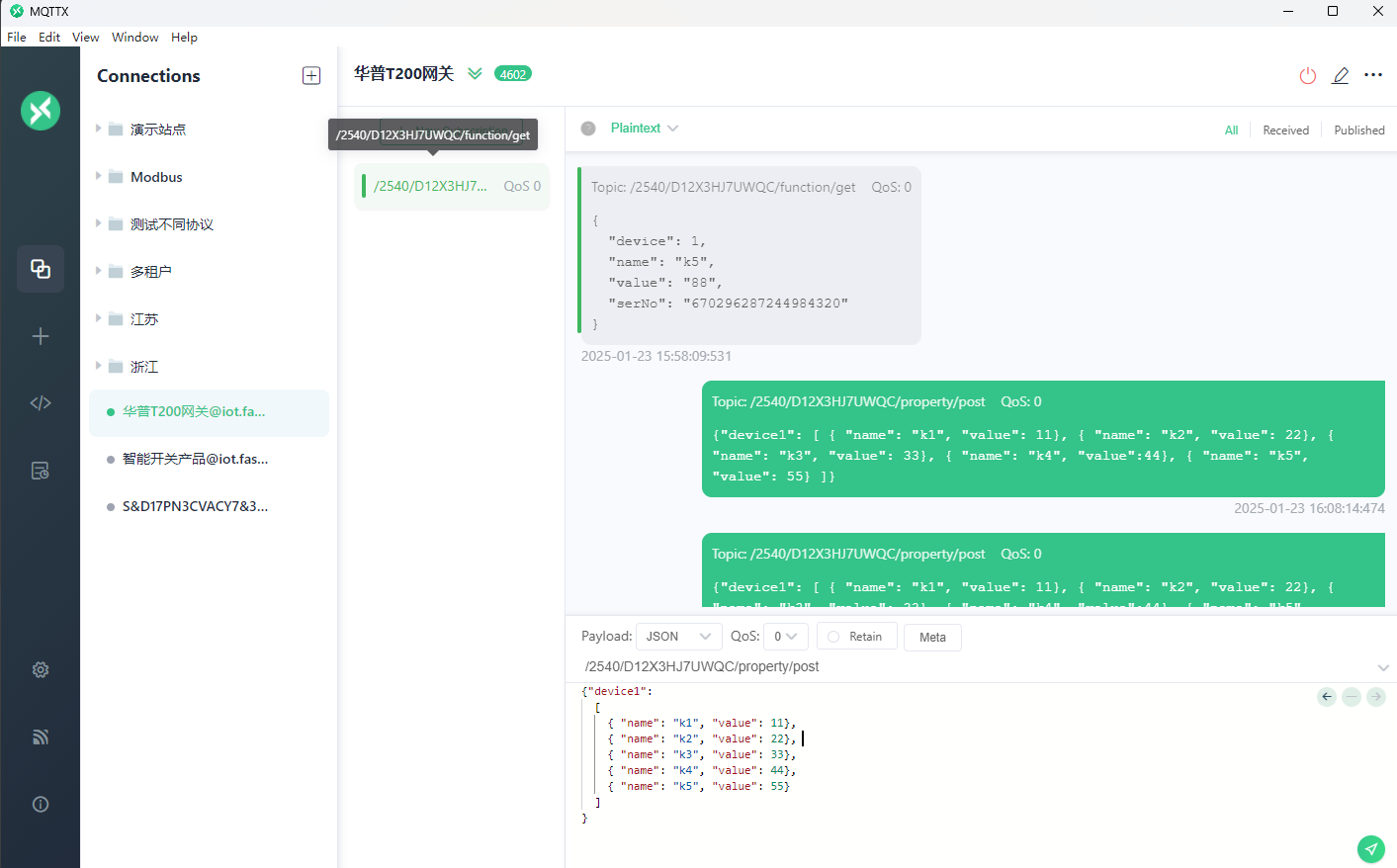

3.6、用MQTTX工具模擬上報數據

先用mqttx工具連接設備

上報數據格式為

{
  "device1": [
               { "name": "k1", "value": 11},
               { "name": "k2", "value": 22},
               { "name": "k3", "value": 33},
               { "name": "k4", "value": 44},
               { "name": "k5", "value": 55}
             ]
}
