一、設備簡介

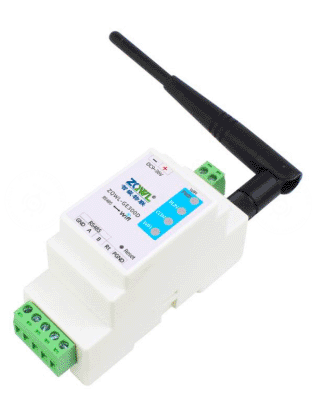

? 概述：智嵌物聯 ZQWL 自主研發的高性價比單串口服務器 ZQWL-GE100D，具有 1 路網口、一路 RS485，內部集成了 TCP/IP 協議棧，可實現串口 RS485 到以太網口數據的雙向透明傳輸、ModBus 協議轉換等功能。設備通過簡單的配 置，即可輕松實現串口設備的聯網、上云等功能。廣泛應用于機房監控、智慧農業、環境監控、智能交通、道閘控 制、智能快遞柜等行業。支持多種通訊協議：MQTT、HTTP、TCP、UDP、JSON、Web Socket、Modbus TCP/RTU 主從 等。
- 1 路 RS485；
- 支持 Modbus 地址、寄存器映射；
- 支持 modbus 主動輪詢，定時/變化上報，上報格式可 配置（JSON、阿里云 ALINK、Modbus 等）；
- 支持 MQTT/HTTP/TCP SERVER/TCP CLIENT、UDP SERVER、UDP CLIENT 等網絡工作模式；
- 可透明傳輸，可虛擬串口（可動態修改串口參數）；
- 支持 2 個網絡通道同時連接，每個網絡通道可支持 24 個 TCP 客戶端連接；
- 支持網絡通道 TCP_A 與 TCP_B 之間數據透傳；
- 支持 SSL 加密；
- 支持心跳包、注冊包功能,支持固件升級；
- 豐富的調試信息，快速定位問題；
- 可使用配置工具或網頁配置參數；
二、設備接入

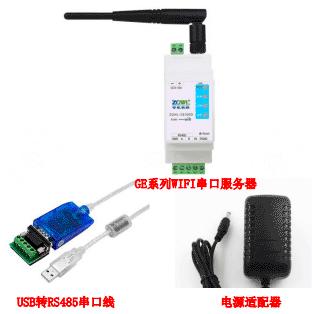

1.硬件準備
ZQWL-GE300D設備一臺（WIFI版本）
AC/DC12V 1A 電源適配器一個（接真實子設備可單獨準備電源）
串口（或USB）轉RS485接頭一個
RS485 AB線若干（測試時普通電線即可）
電腦一臺
如果需要測試真實設備上報，則需要增加Modbus子設備
溫濕度變送器 、空氣質量變送器 等等
2.軟件準備

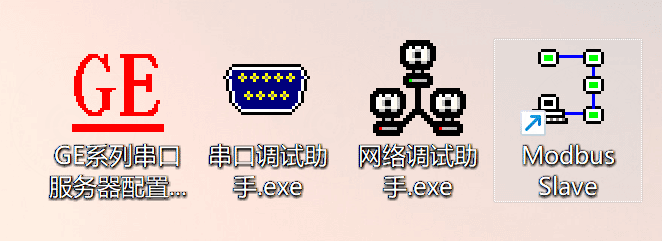

GE系列串口服務器配置軟件 V218、串口調試助手、網絡調試助手、Modbus Slave
3.設備配網
用筆記本或帶有無線網卡的電腦搜索 WIFI 名稱：找到 ZQWL-GE-XXXXXX，搜到后連接， 輸入密碼 12345678 等待連接成功。

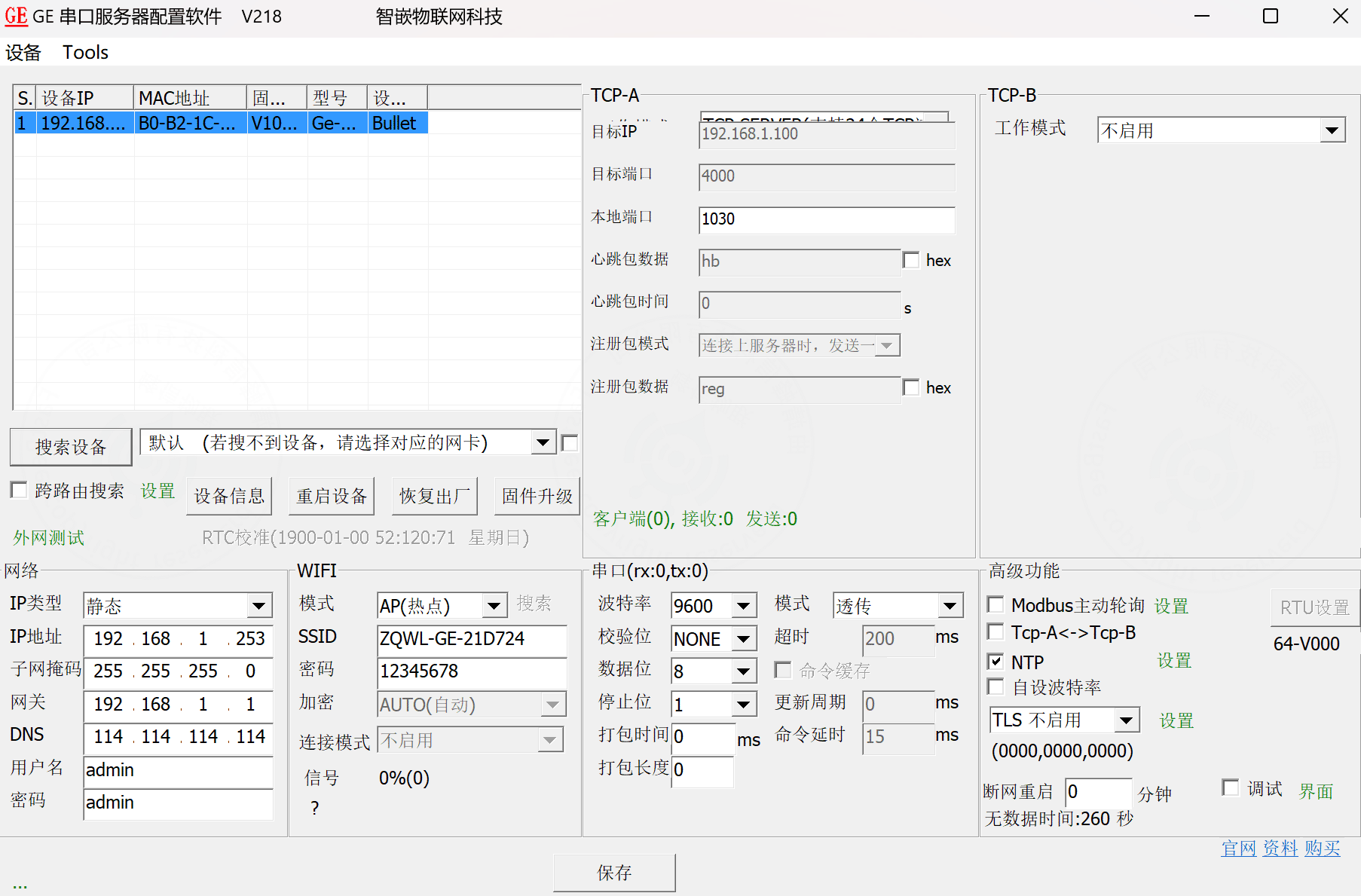

連接成功之后，可以用“GE 系列串口服務器配置軟件”搜索到該設備，如下圖所示：

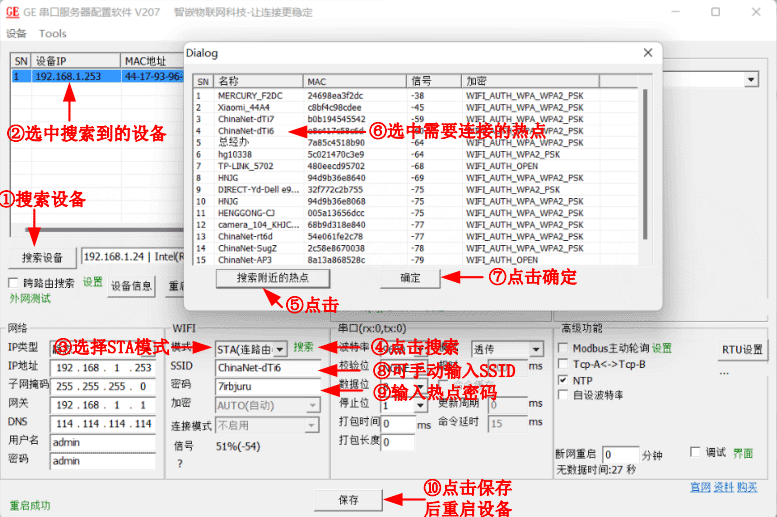

- 設備可以設置連接路由器
- 配置設備網絡：
IP類型可直接選擇動態，然后保持設備和筆記本電腦保持同一局域網即可；
IP類型選擇靜態方式，需要確保設備 IP 與筆記本電腦 IP 在同一個網段，則需要修改設備IP或者筆記本IP

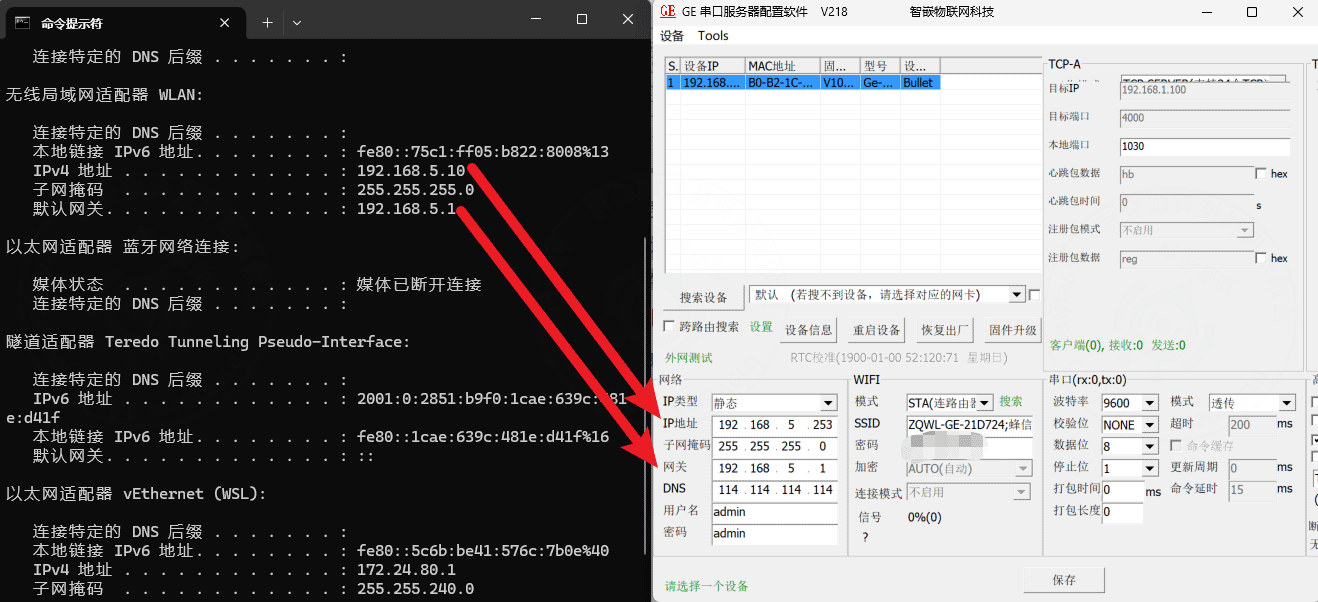

這里以修改設備IP為例，和筆記本保持在同一個網段：
- 也可參考該設備官網文檔，使用手機app方式配網，這里就不做演示
4.使用Modbus slave軟件模擬子設備接入該DTU設備

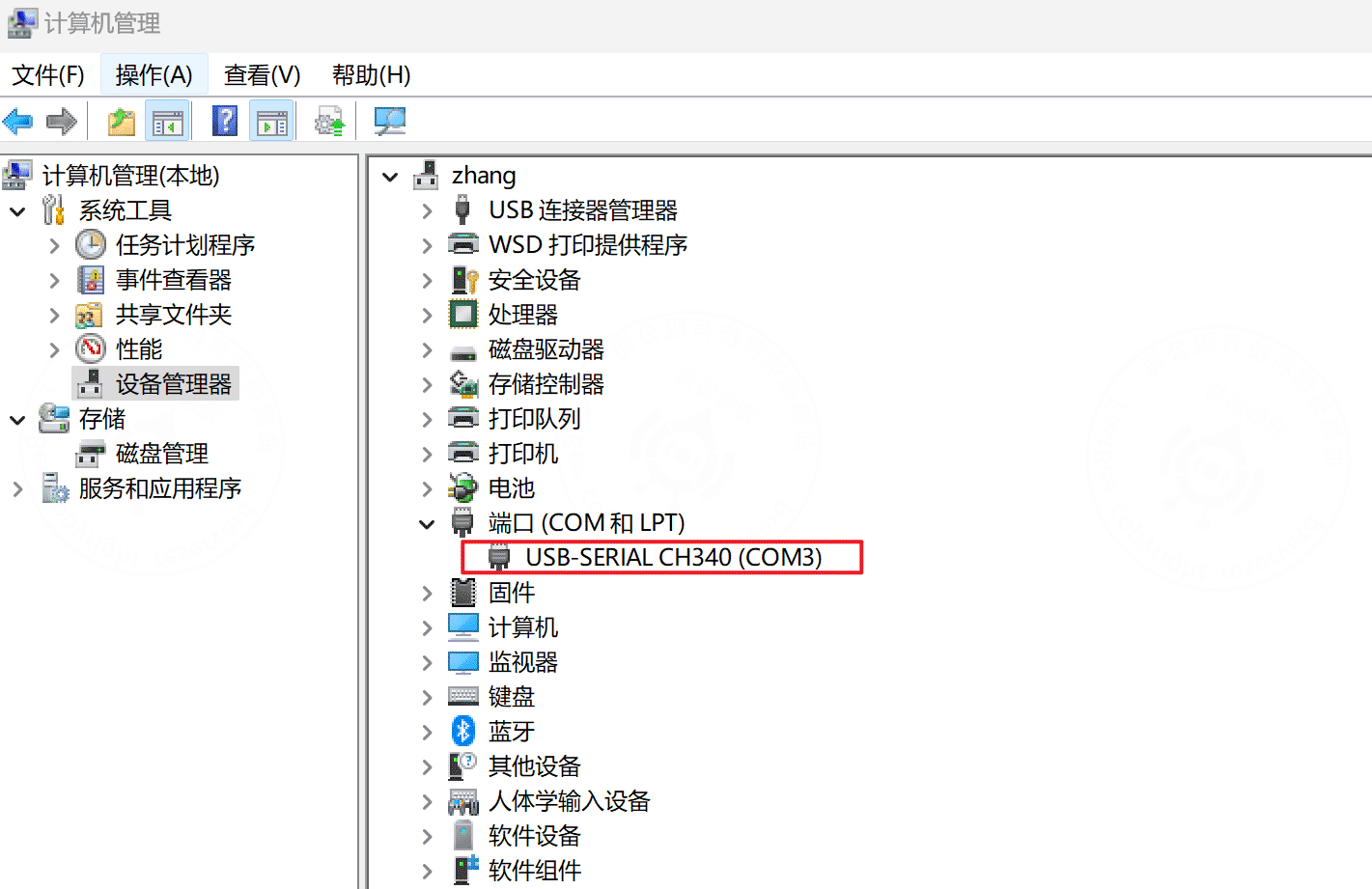

當設備通電后，使用USB轉485接口工具插入電腦后，查看端口占用情況，我的電腦情況如下：

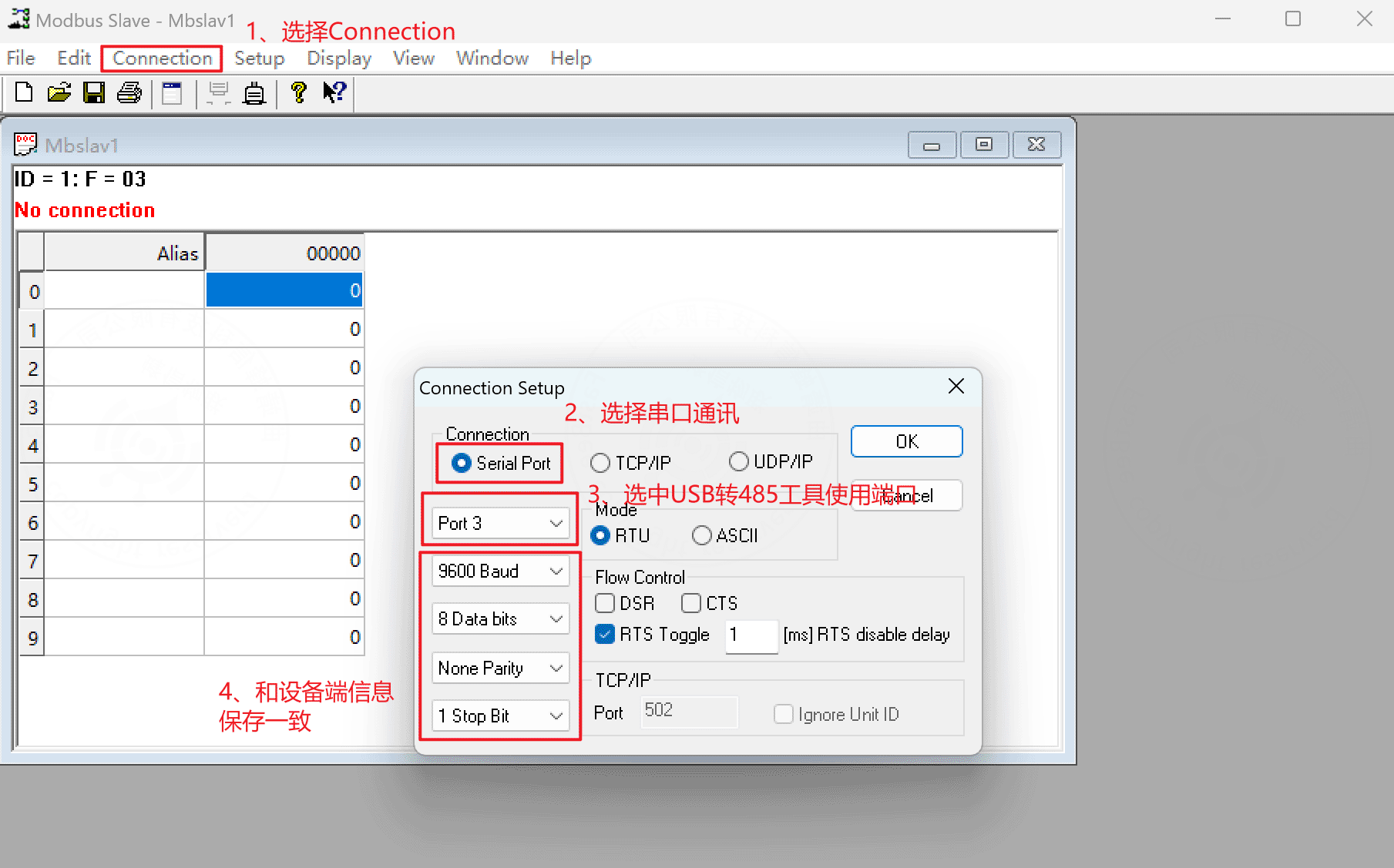

上面USB轉485工具使用的端口是COM3， Modbus Slave 仿真模擬器 模擬Modbus子設備，配置如下：
PS：此處設置的串口參數，必須和網關設備RS485的串口參數一致。
然后設置寄存器，以及寄存器的值。演示案例設置了兩個從機1、2，每個從機5個寄存器，如下圖所示：
5.系統平臺配置
5.1 創建網關設備產品
注意： 如果網關只連接一個子設備，建產品時設備類型選擇直連設備即可，然后進行Modbus配置就行； 如果連接多個子設備，建產品時設備類型選擇網關設備，不用進行Modbus配置； 以下文檔采用網關連子設備方式配置講解，具體配置可直接去我們演示站點查看；

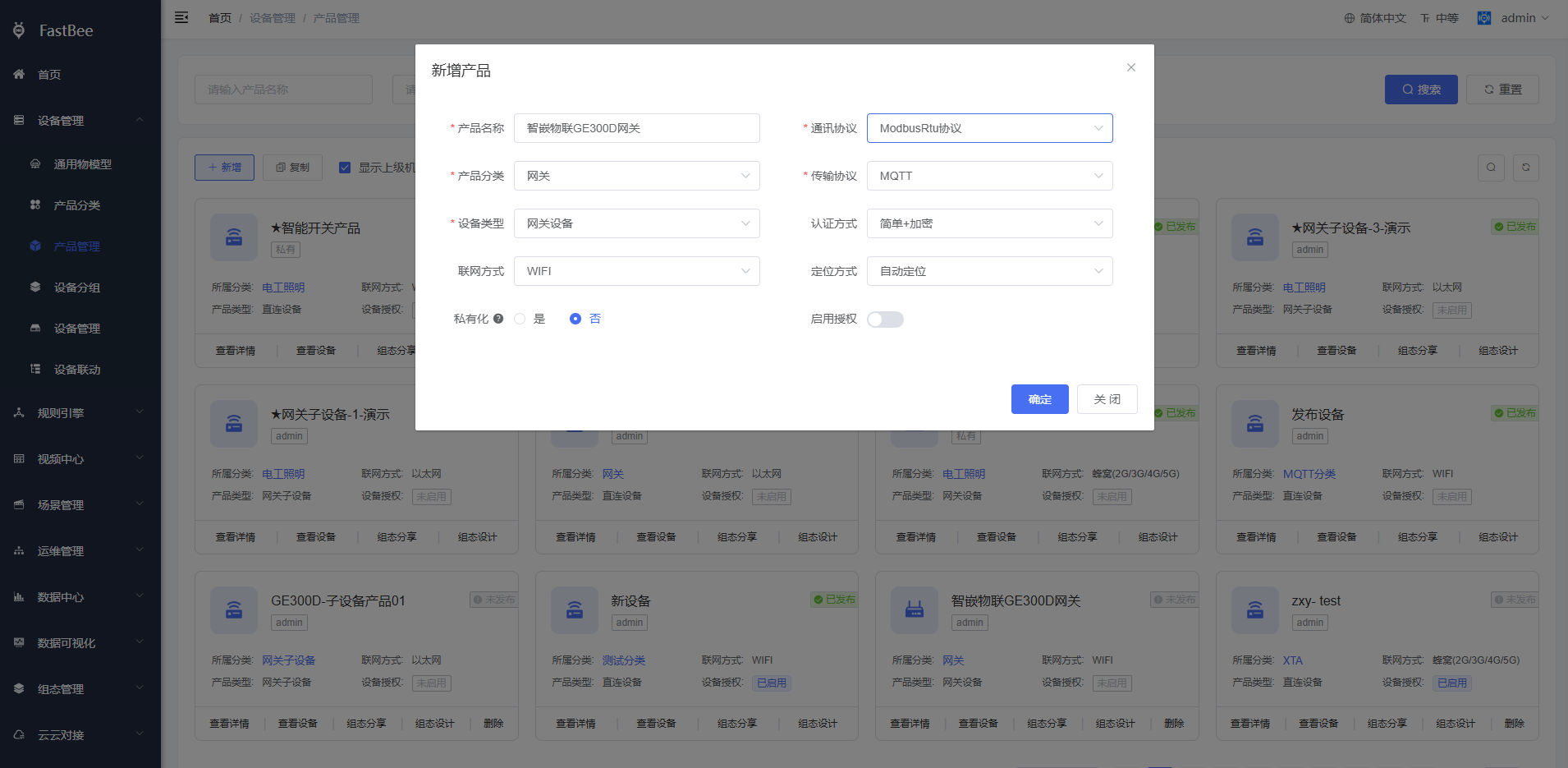

- 直接建網關設備產品，通訊協議選擇ModbusRtu協議
5.2 創建網關子設備產品

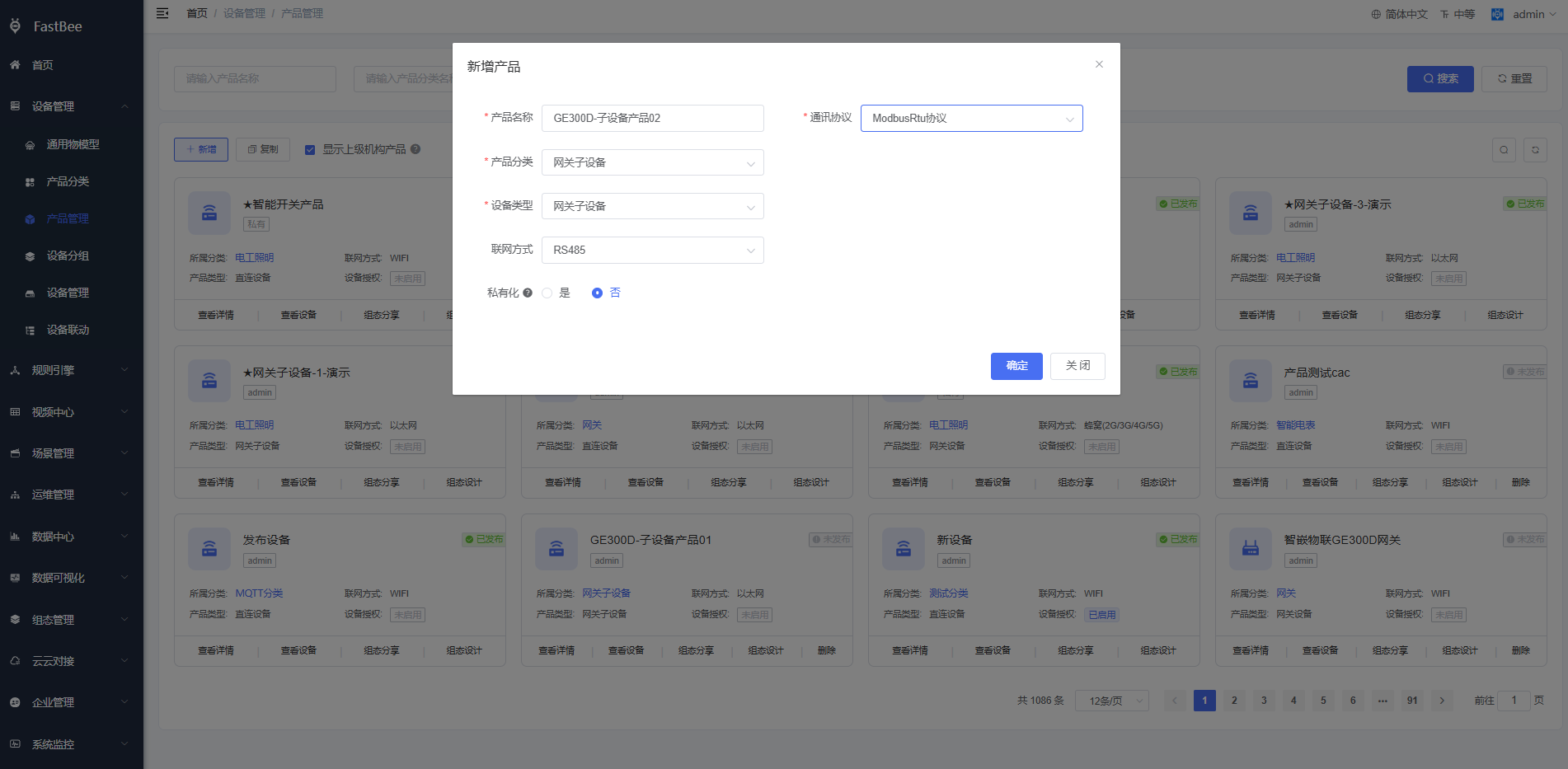

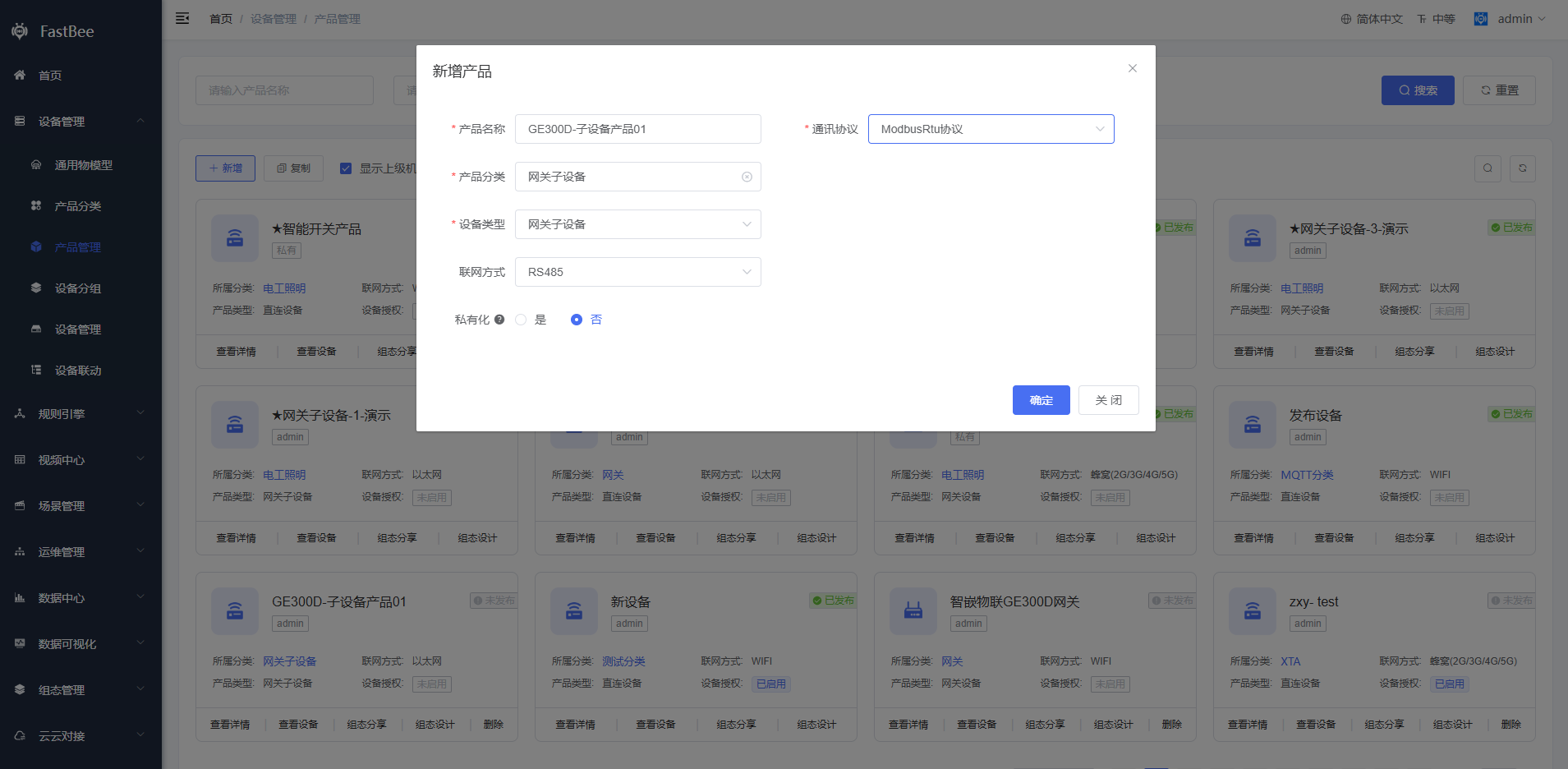

創建產品，這里建兩個子設備產品，模擬兩個從機
5.2.1 建子設備（從機）產品 01

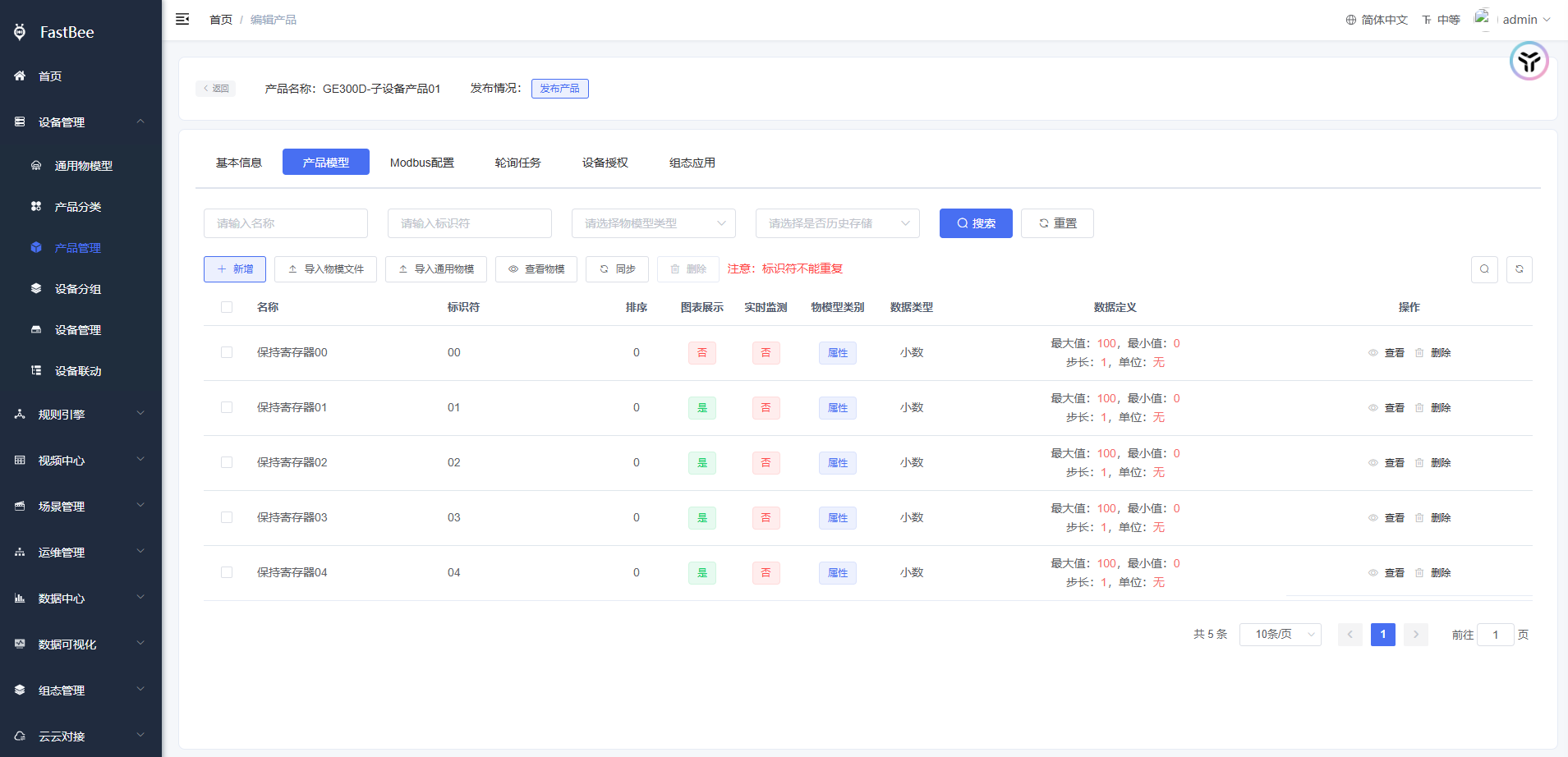

- 建產品物模型，模擬5個保持寄存器

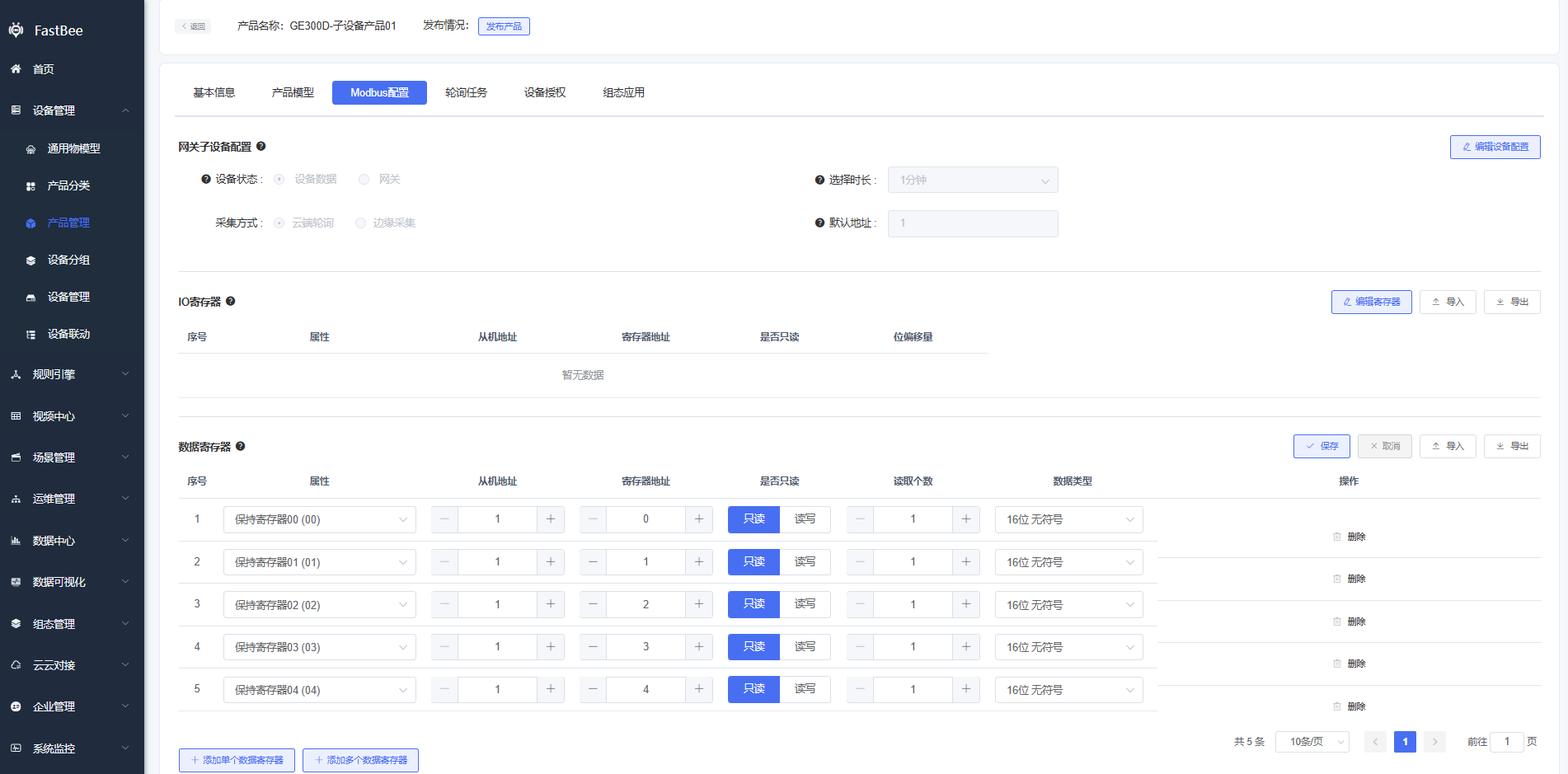

- 進行Modbus配置，從機地址為1，采集方式采用云端輪詢
- 輪詢?nèi)蝿?wù)配置，讀取5個保持寄存器，最后發布產品
5.2.2 建子設備（從機）產品 02
- 建產品物模型，模擬5個輸入寄存器

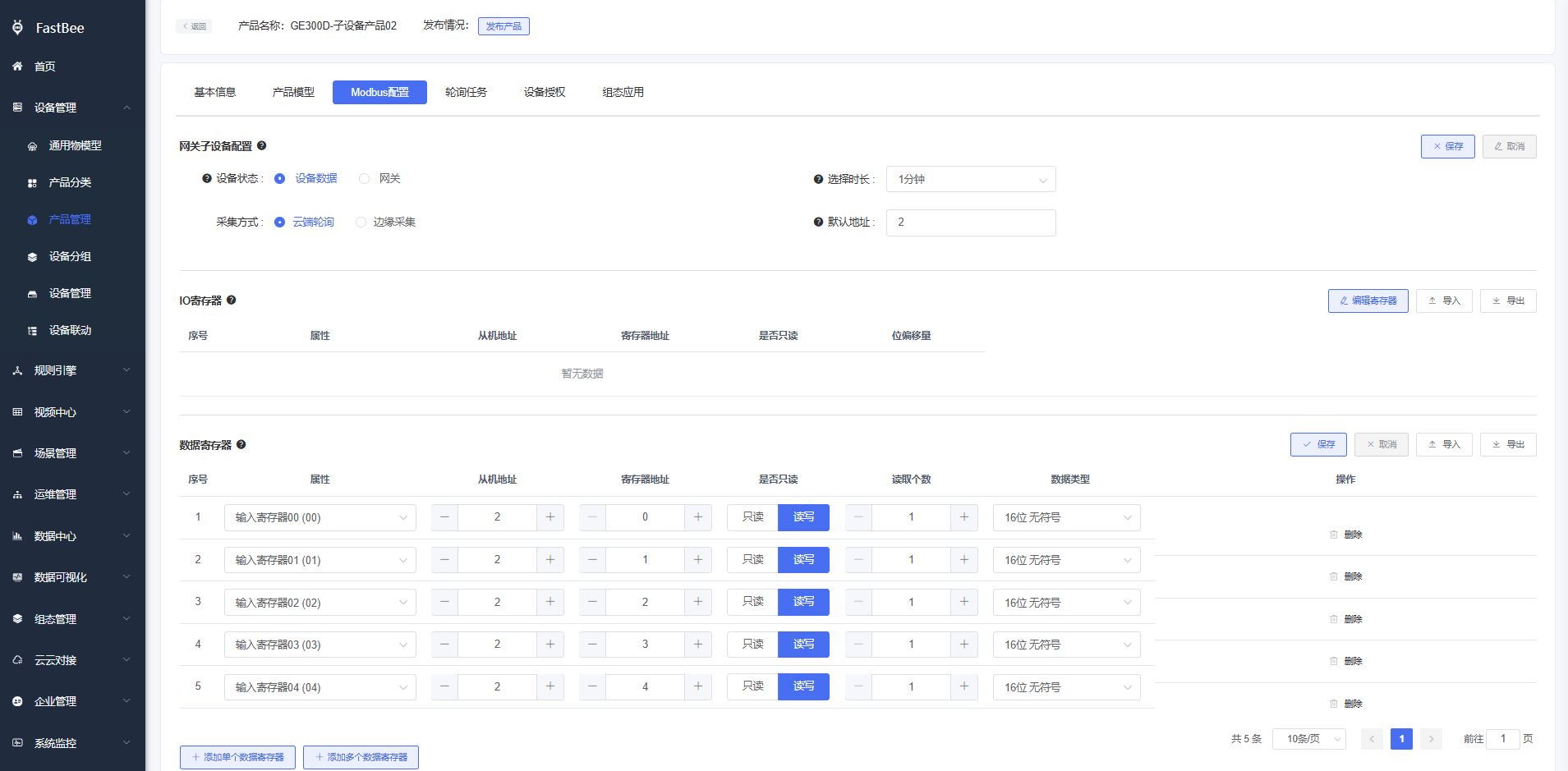

- 進行Modbus配置，從機地址為2，采集方式采用云端輪詢

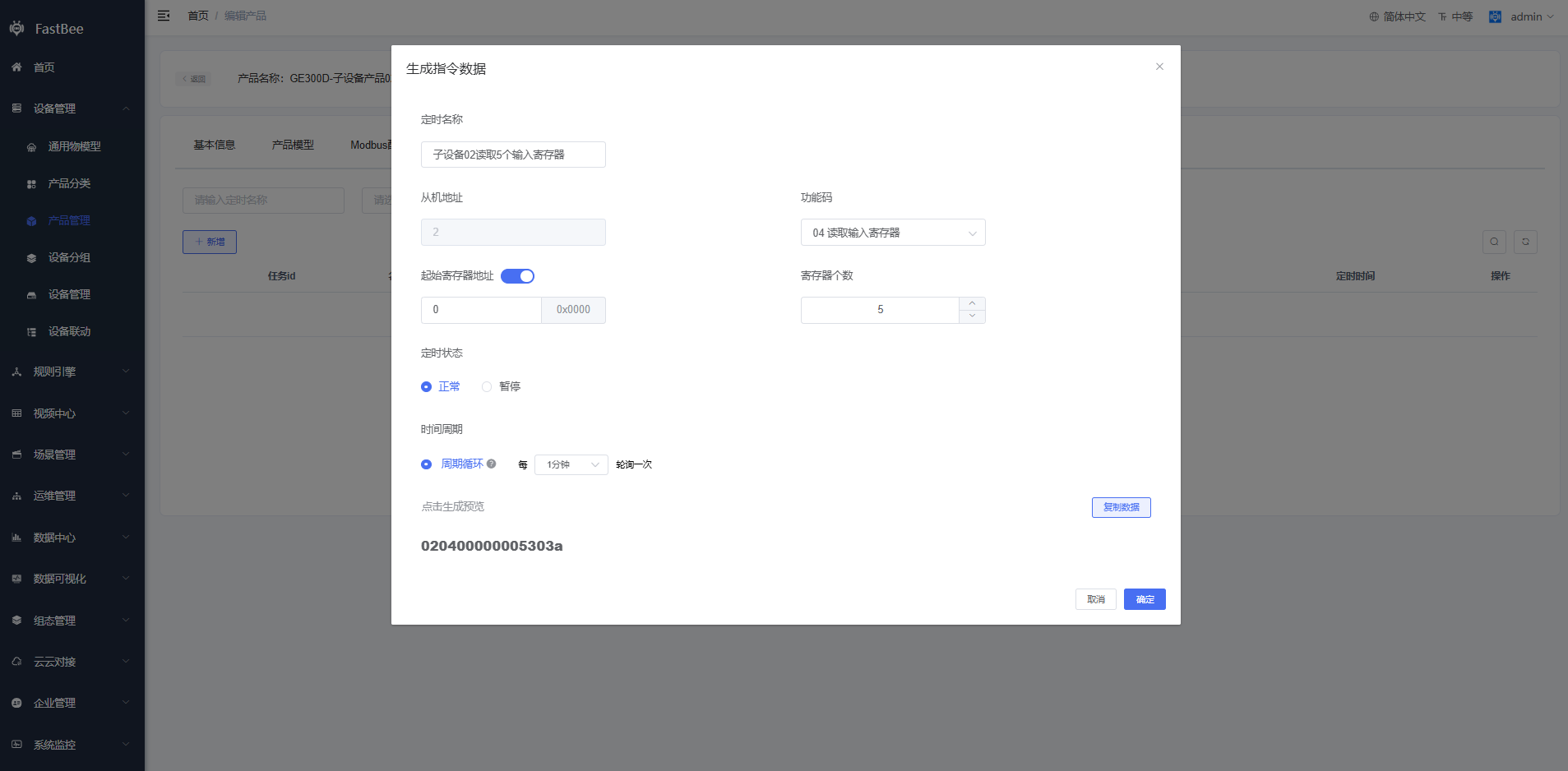

- 輪詢?nèi)蝿?wù)配置，讀取5個輸入寄存器，最后發布產品
5.2.3 網關綁定子設備產品

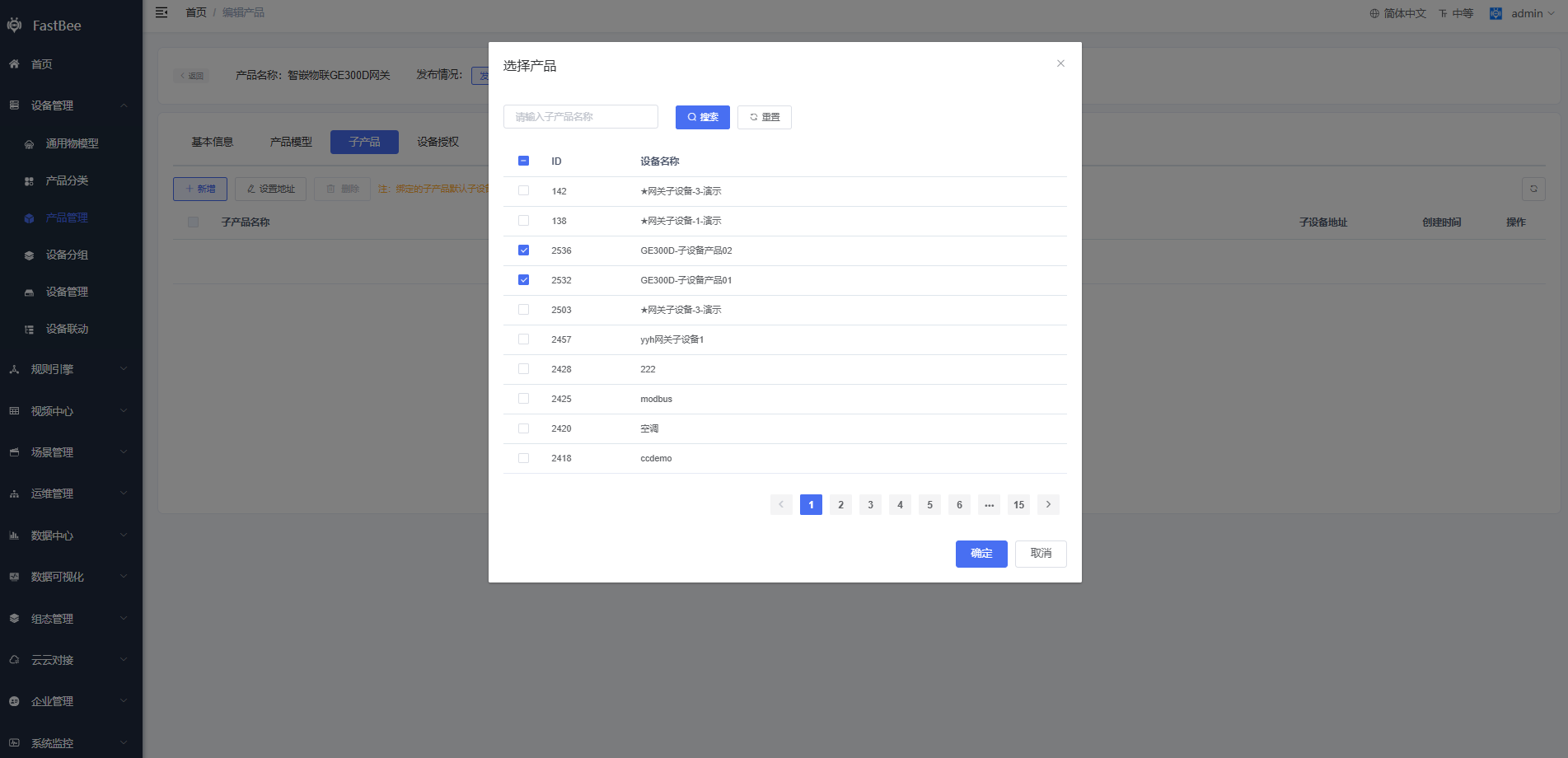

- 綁定子產品

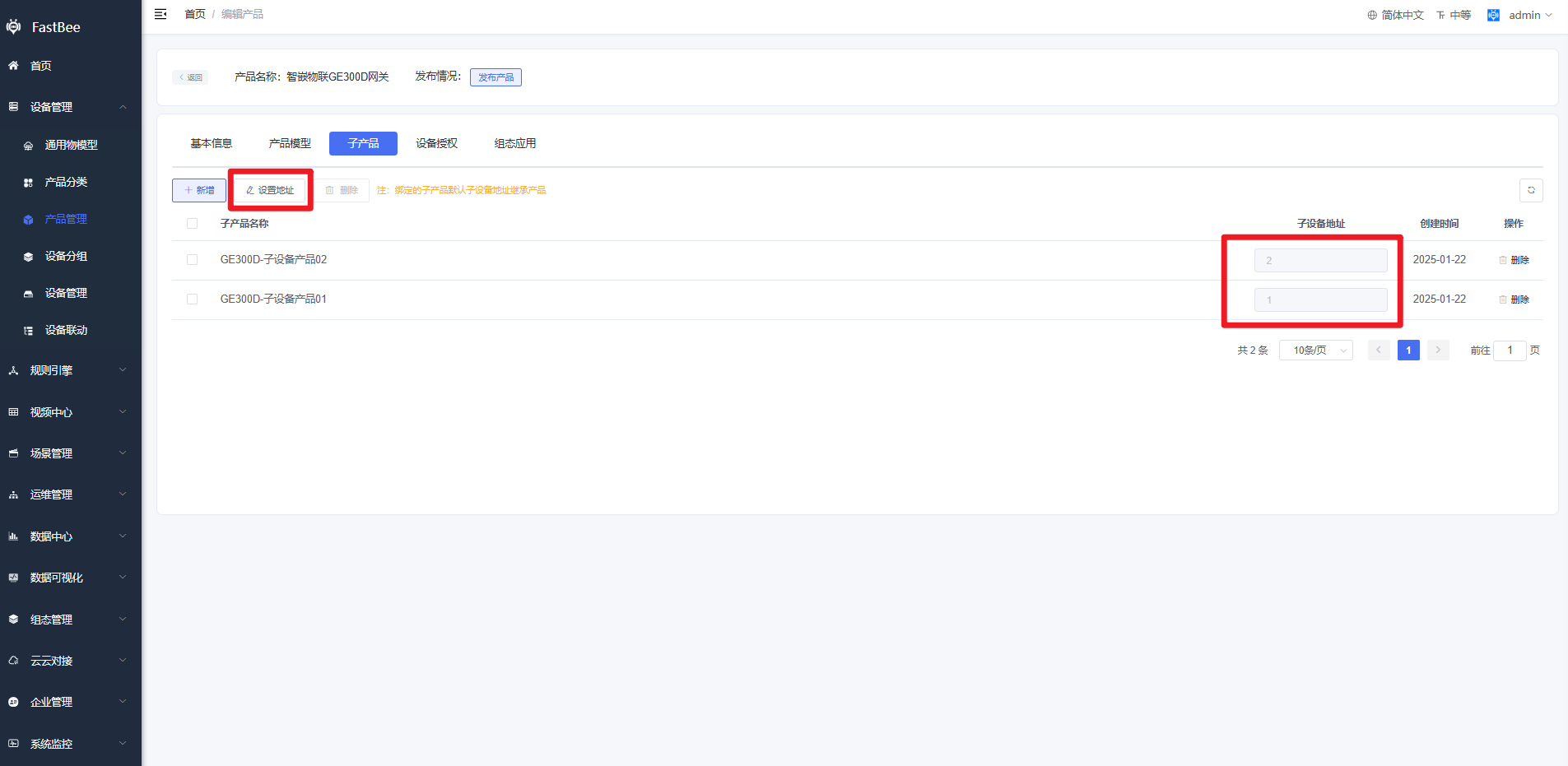

- 設置從機地址，最后發布產品

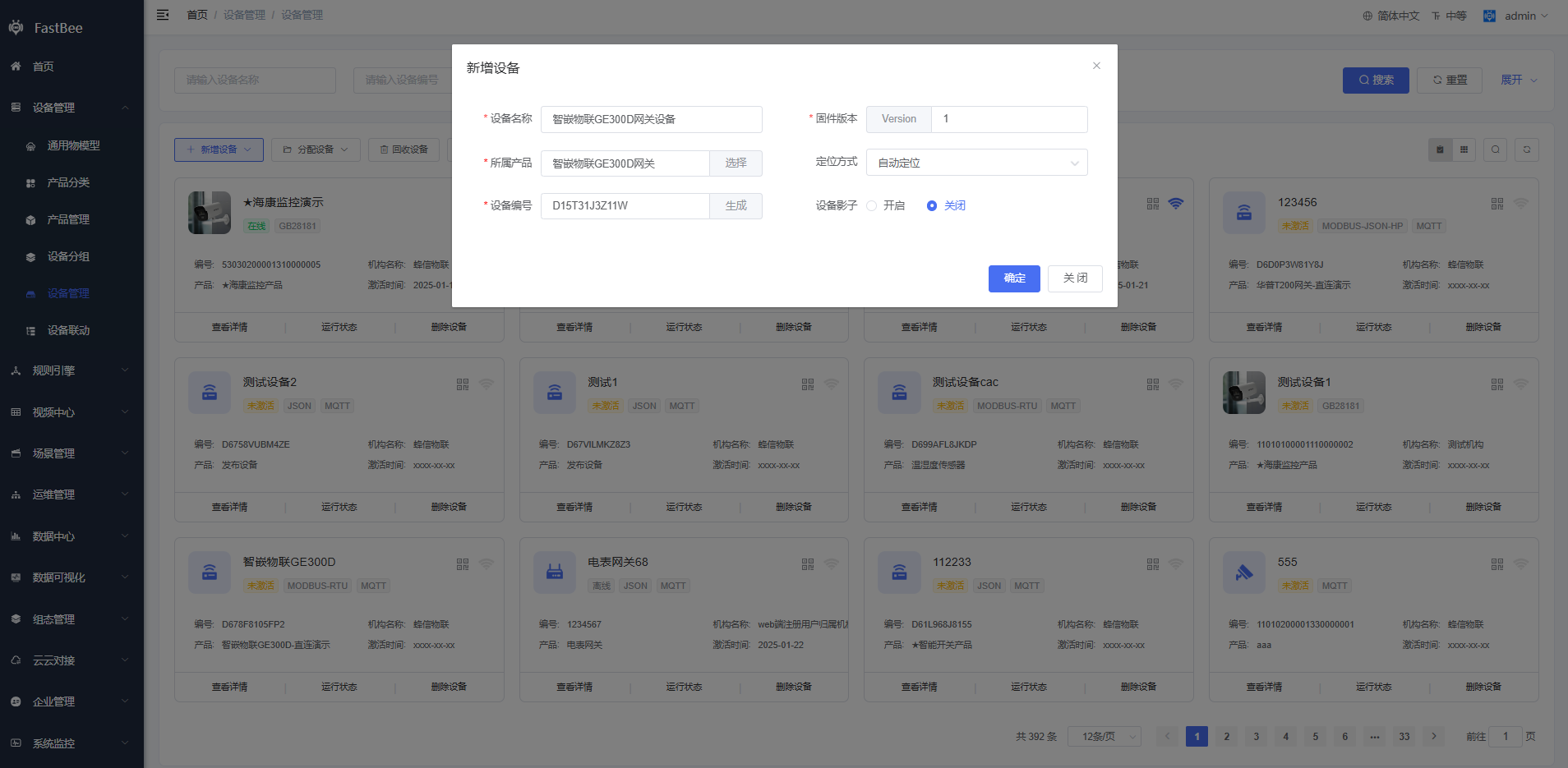

5.3 創建網關設備

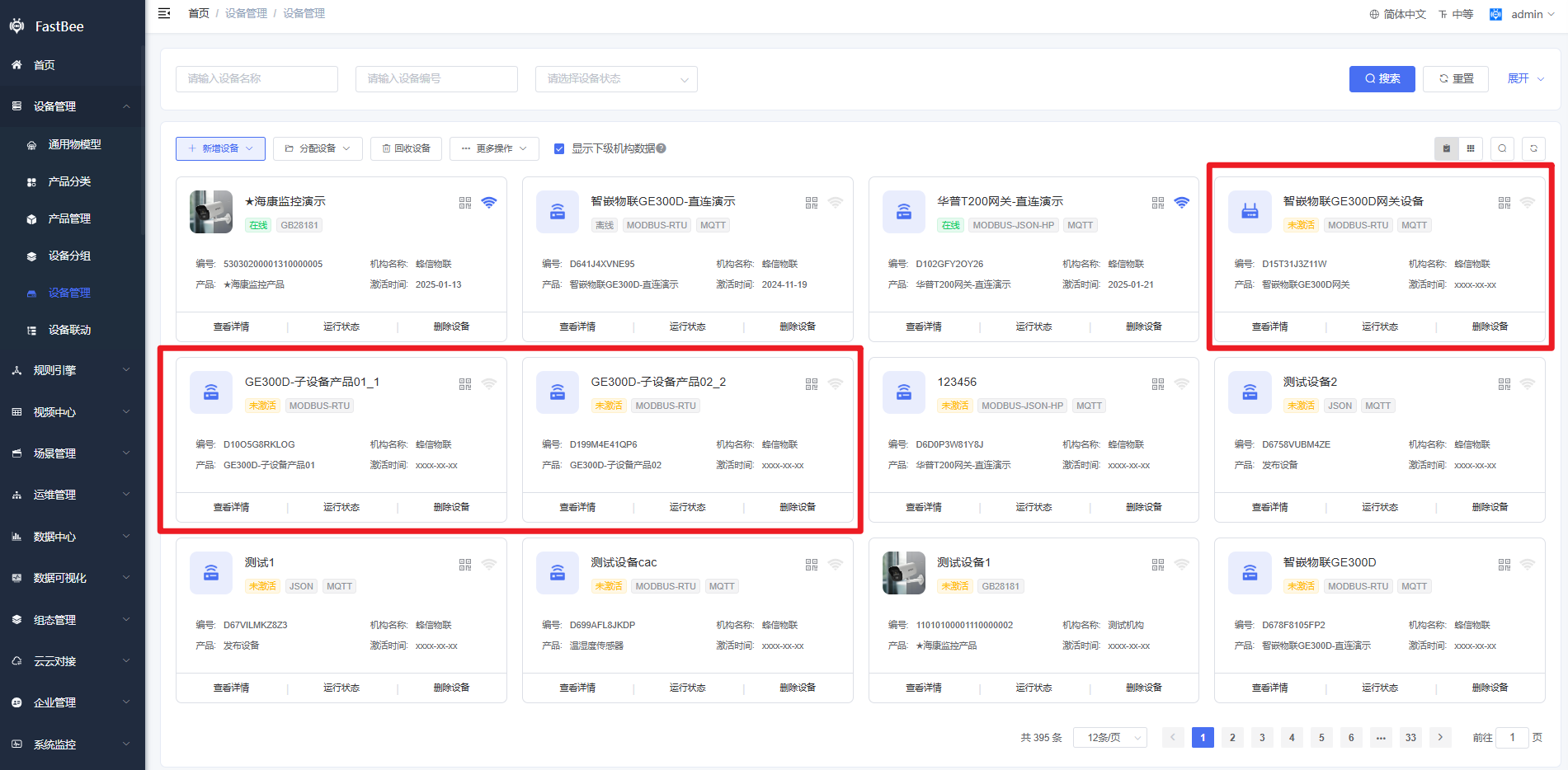

因?yàn)楫a(chǎn)品已經綁定過子設備產品了，新建網關設備會自動生成兩個子設備，并綁定；也可以自己綁定其他子設備
6.設備側配置

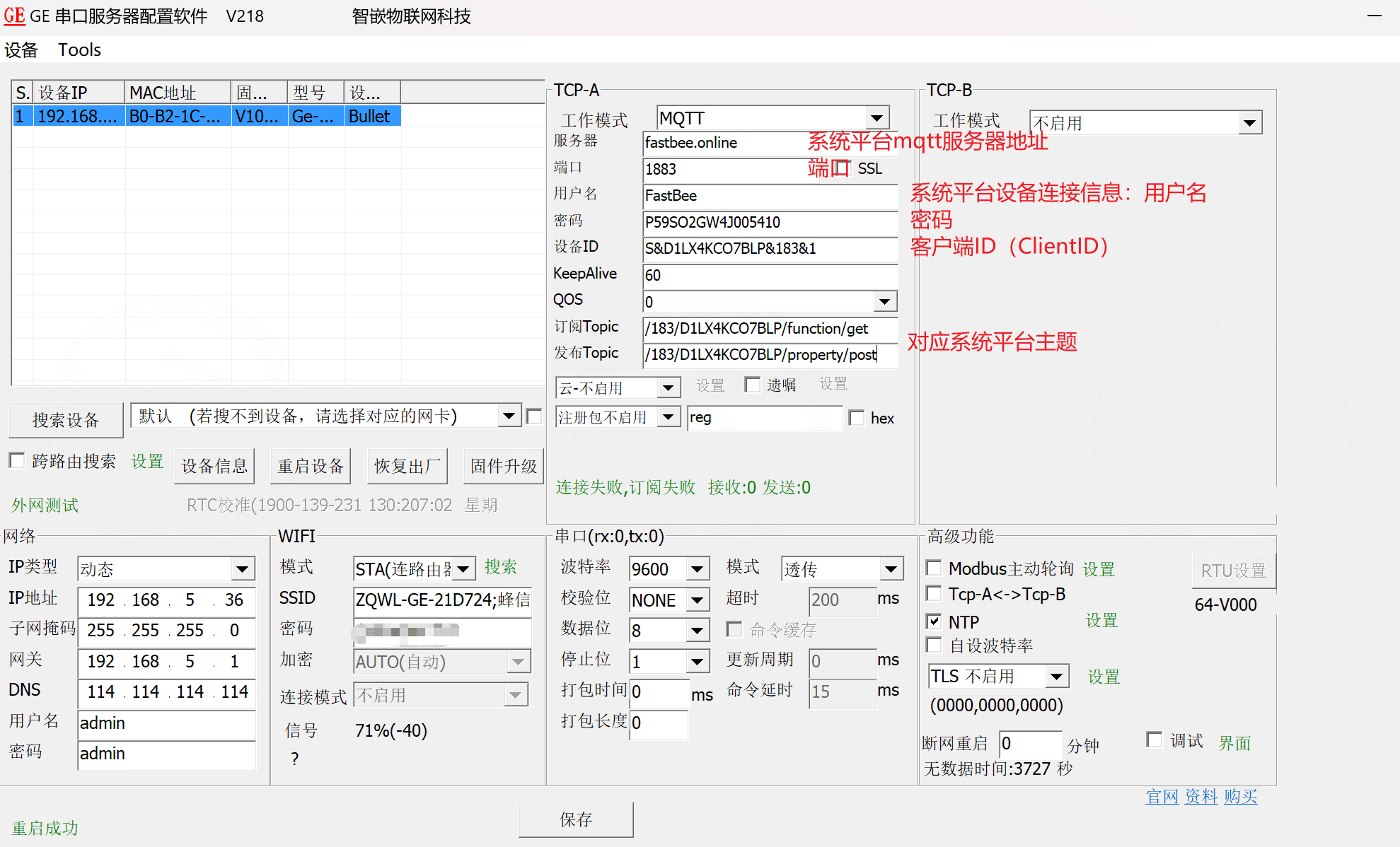

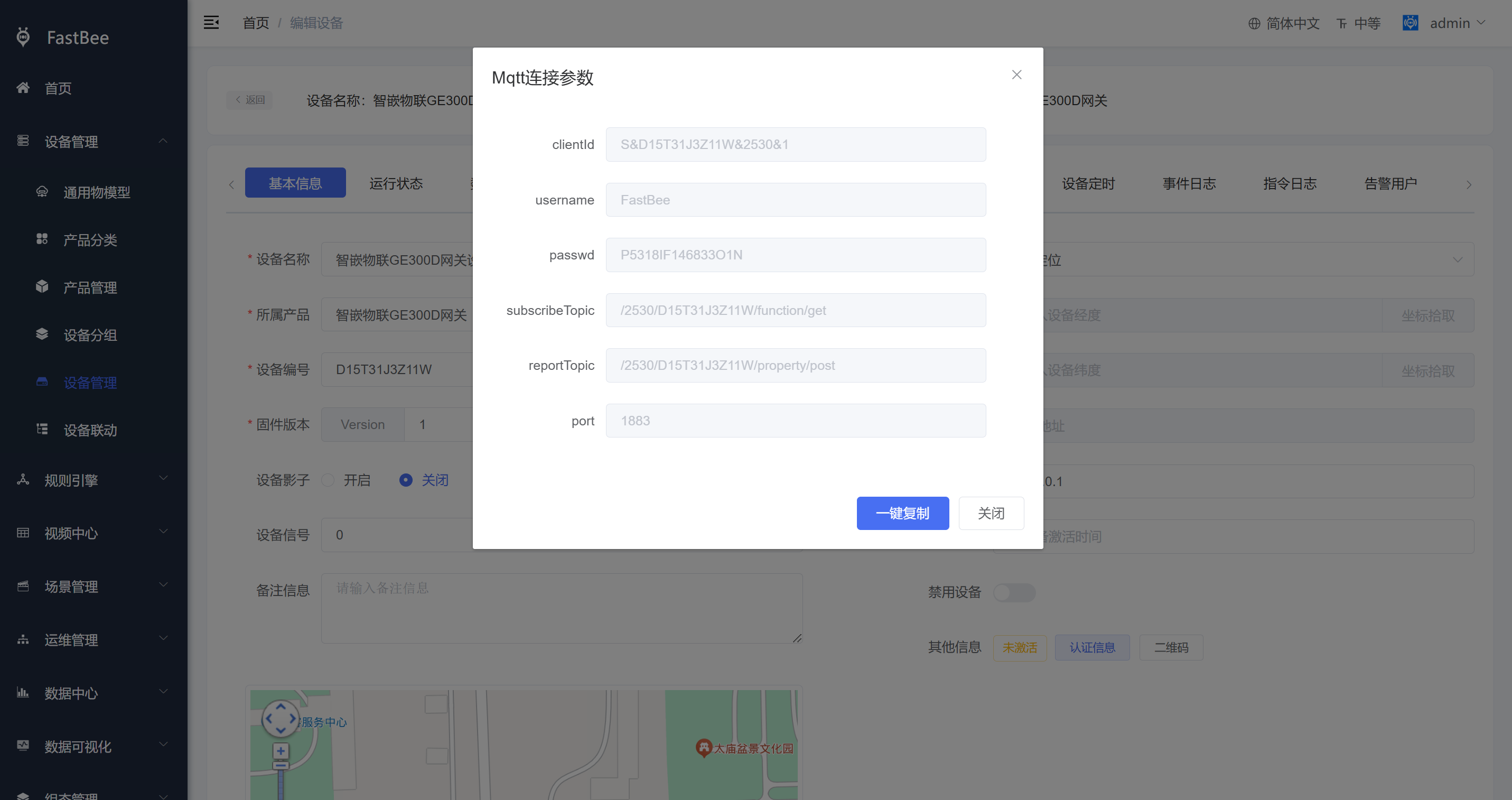

使用GE串口服務器配置軟件，TCP-A工作模式選擇MQTT，修改后點保存，然后重啟設備，其中配置如下：
發布Topic：設備-->云平臺
主題組成如下 /{productId}/{clientId}/property/post
示例值： /2244/D13QN3R79D12/property/post訂閱Topic：云平臺-->設備
主題組成如下 /{productId}/{clientId}/function/get
示例值： /2244/D13QN3R79D12/function/get
7.設備模擬從機實時輪詢情況

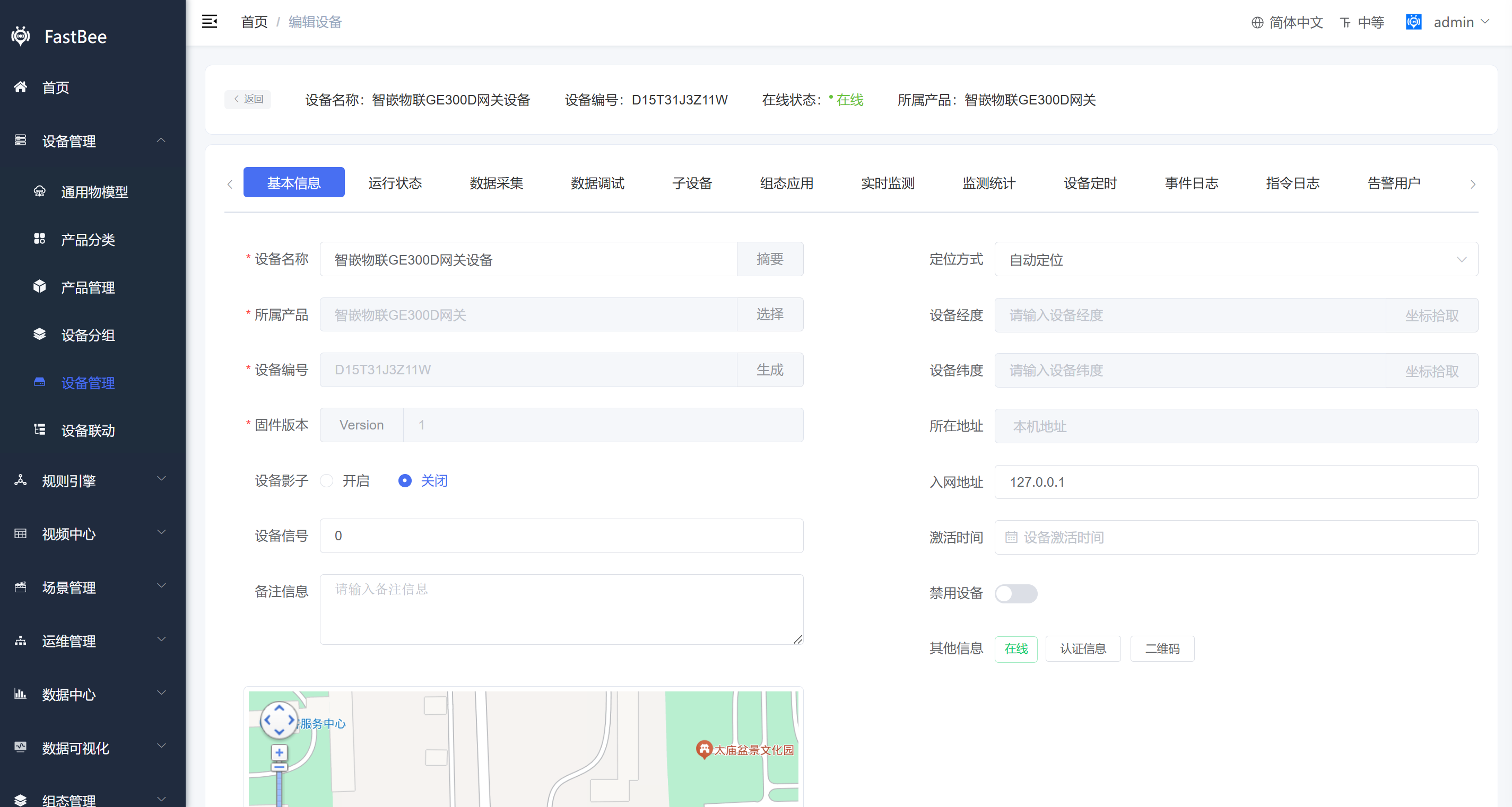

通電后設備在線
再看看子設備（從機）的輪詢情況，如果一致，則云端輪詢成功

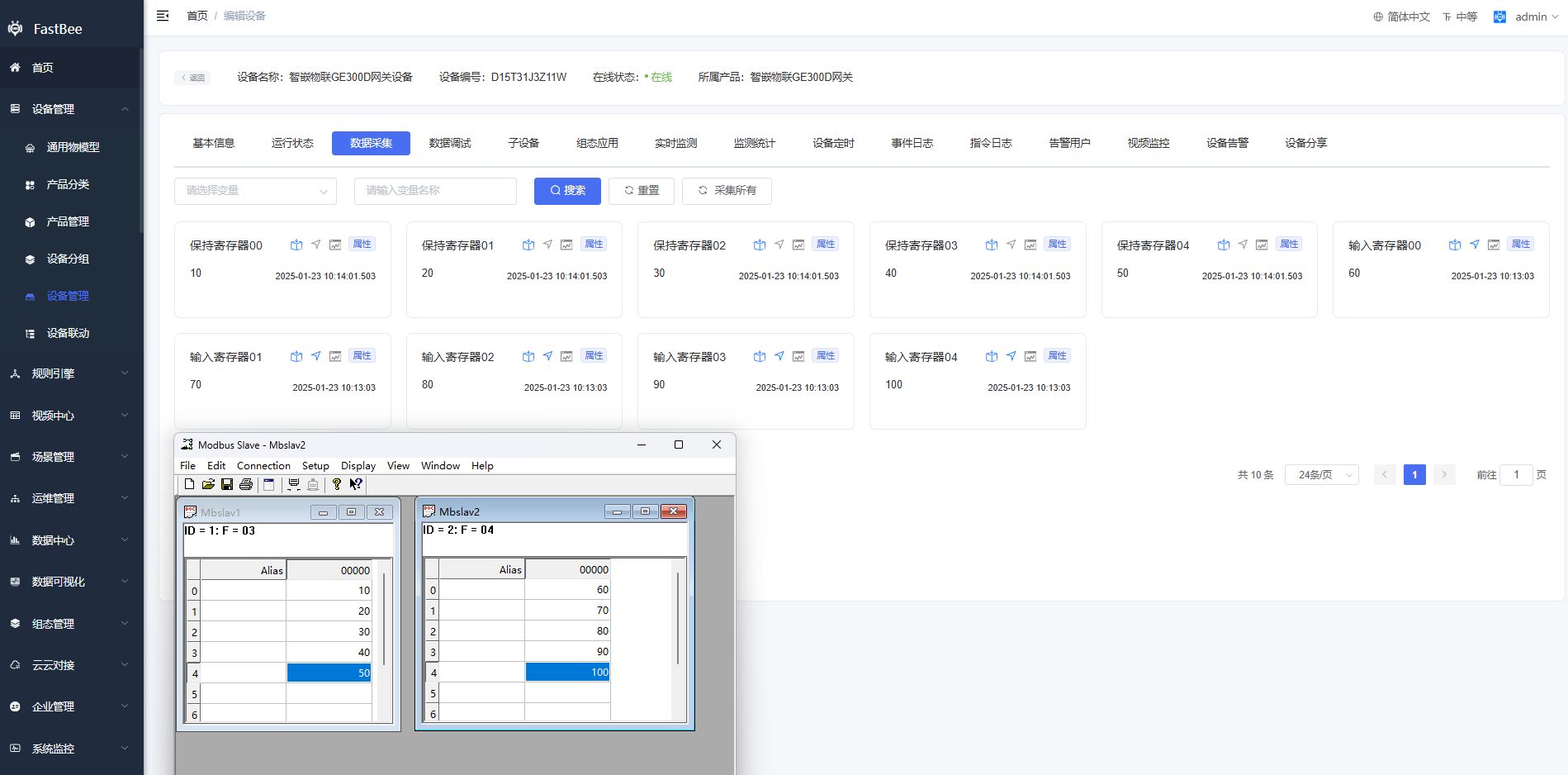

仿真設備設置的值、平臺實時輪詢數據
也可以用mqttx工具模擬上報
8.真實子設備接入
這里接入智嵌物聯溫濕度變送器測試
其從機地址設為1，通訊形式為RS485，濕度寄存器地址為0X0000，溫度寄存器地址為0X0001

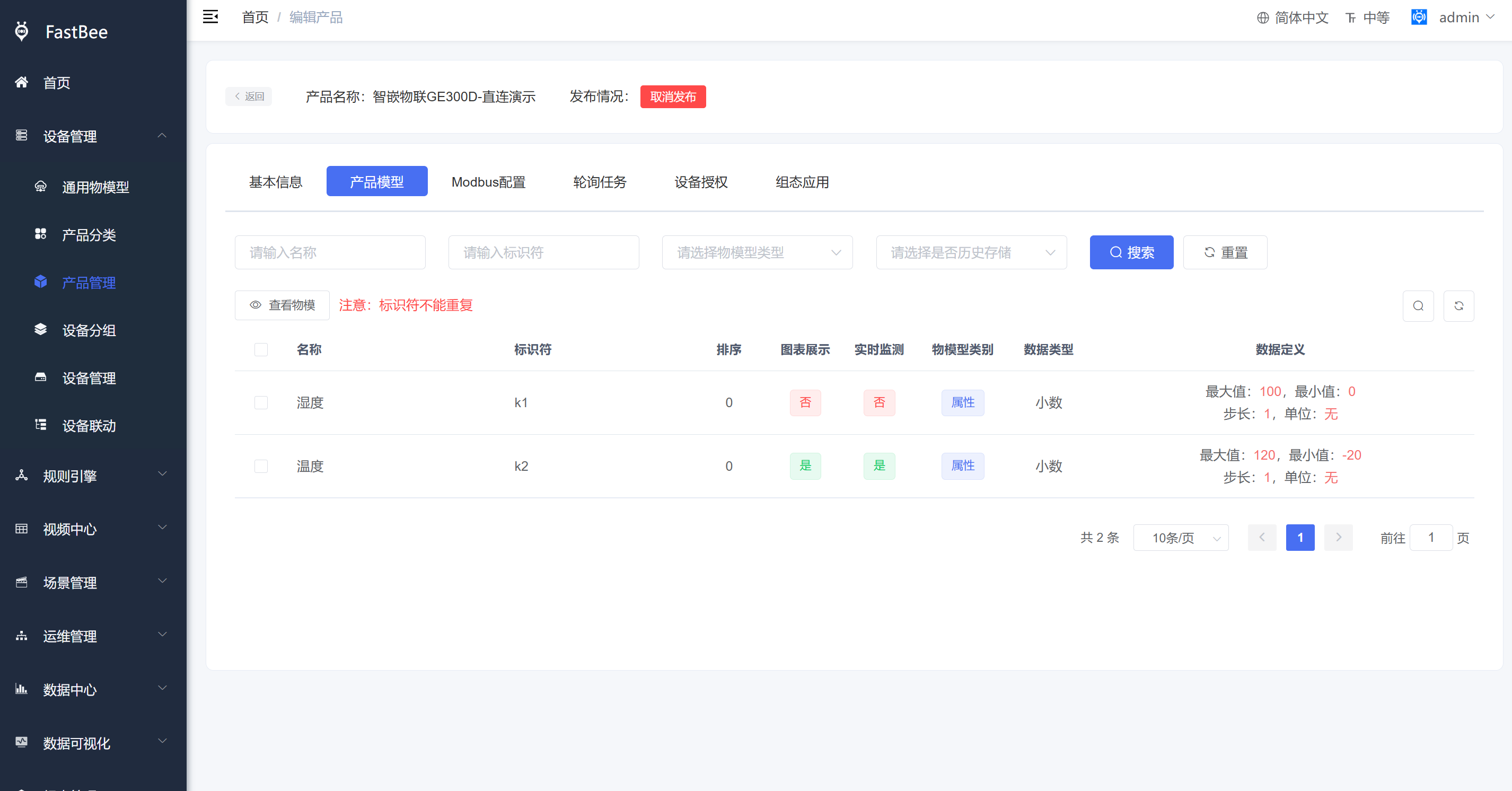

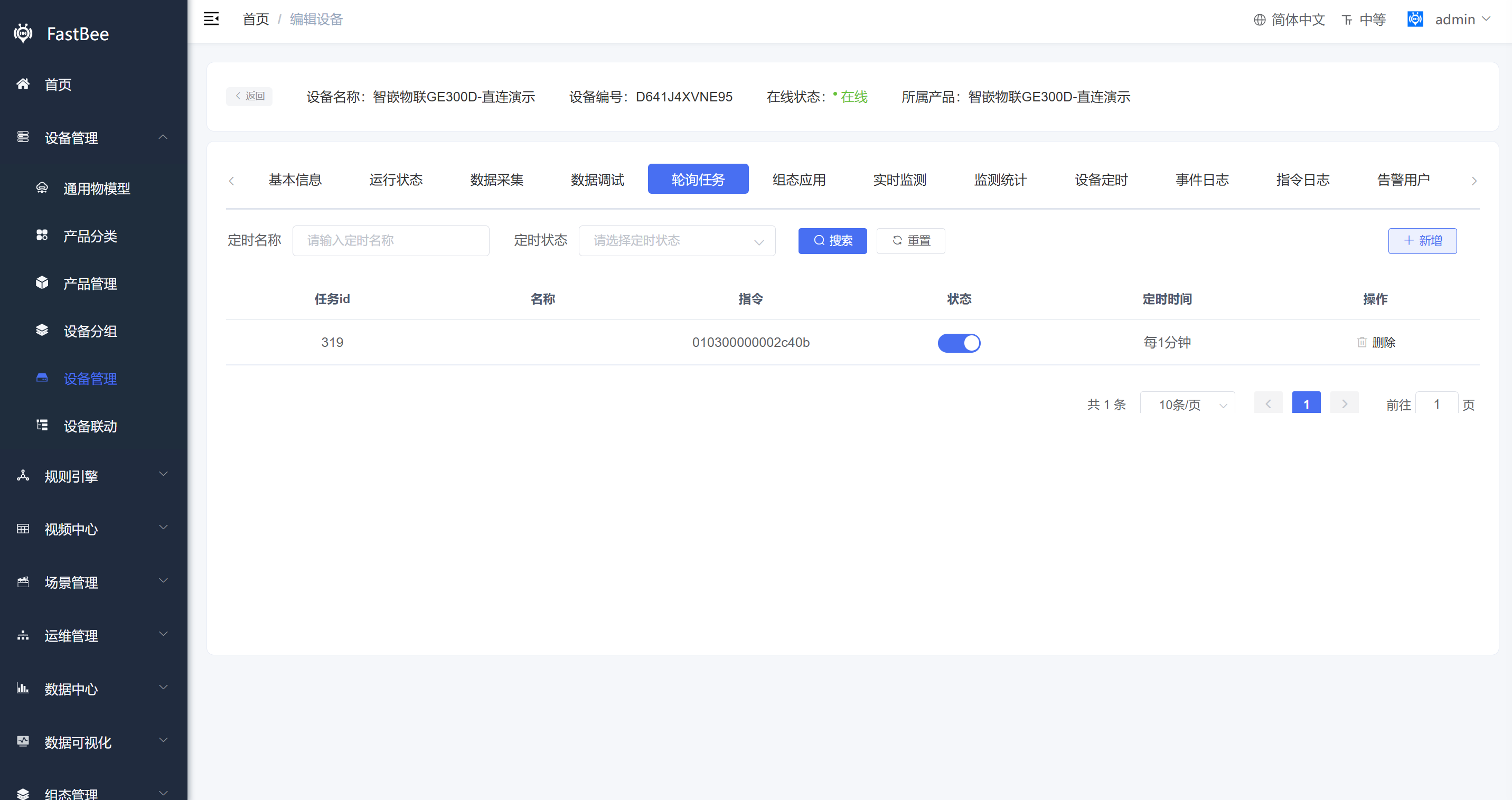

由于只接入了一個子設備，這里就采用直連設備的方式配置，如下圖：

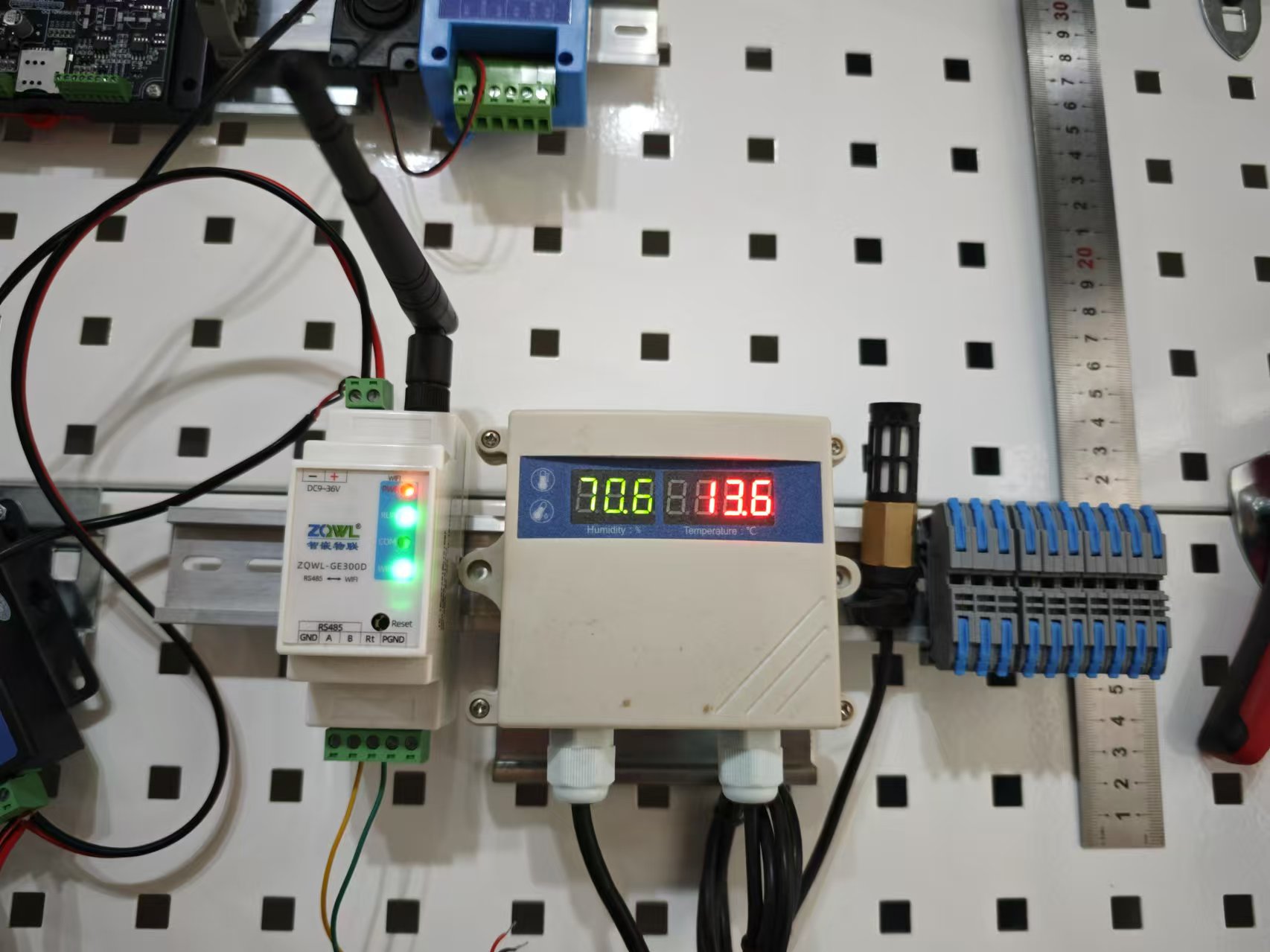

接入如下：

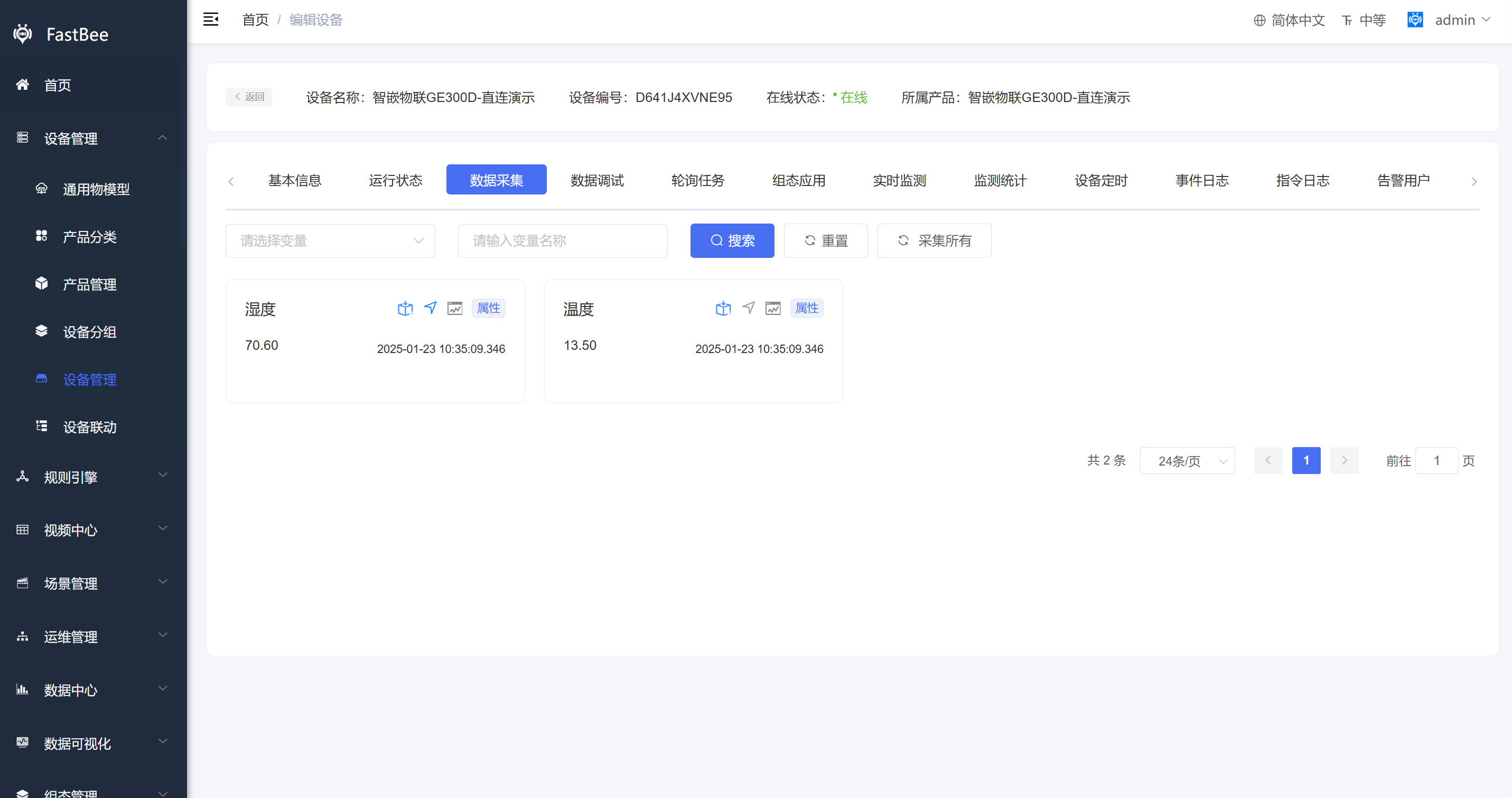

在云平臺上可以看到子設備的數據通過云端輪詢實時展示出來了
