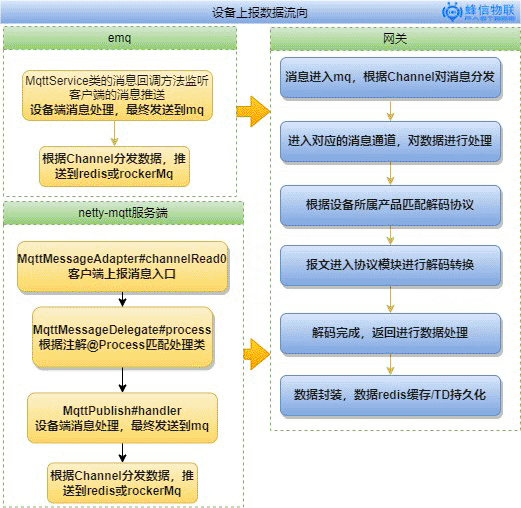

一、設備數據流向（設備上報）
硬件客戶端通過dtu或者模組上報數據，從mqttBroker經過mq轉發到網關模塊，網關模塊對設備數據匹配解析協議，進行數據解碼，解碼后數據進行約定的數據計算，數據計算后，最新一條數據將被redis緩存作為前端實時數據，將需要?dú)v史存儲的數據持久化到TDengine
簡化流程如下：
- emq -> mq ->網關 ->數據存儲
- netty-mqtt -> mq -> 網關 -> 數據存儲

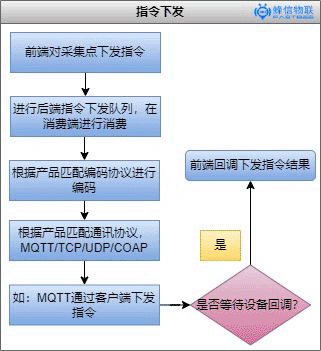

二、指令下發流程
通過前端或小程序下發指令，是通過http接口，發送到后端進行數據編碼后，再發送至設備端執行
以mqtt下發指令為例：

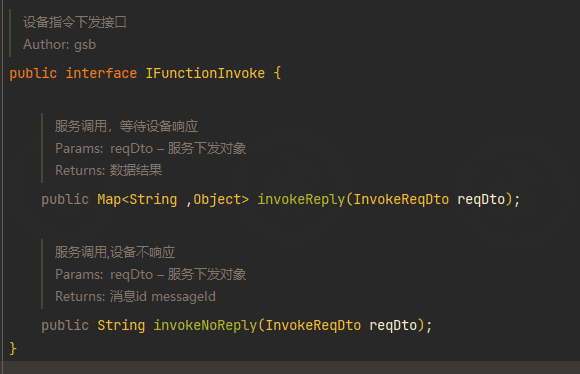

后端提供兩個接口，一個接口下發指令并等待設備響應數據，一個接口是直接下發指令不等待設備響應數據
下發的數據會進入隊列，等待隊列的消費者進行消費，消息端會首先會匹配設備的編碼協議對下發的數據進行編碼，然后根據設備的通訊協議進行下發到對應的服務端
