產品模塊

什么是產品

FastBee提供了一種漸進式的設備接入模式，如果您只需要簡單的設備數據上報和消息下發，則并不需要創建產品，也可以運行良好。

而一旦您希望建立自己的物聯網產品或解決方案，并使用 FastBee 提供的高級功能，則需要創建設備類型。

產品不僅可以對設備進行功能定義和消息合法性驗證，還可以將一系列增強的能力附加給綁定到設備類型的所有設備。

產品定義了如下內容：

• 產品分類
• 設備類型
• 通訊協議
• 傳輸協議
• 聯網方式
• MQTT認證方式
• 產品物模型
• Modbus配置
• 固件管理

創建產品

創建產品時，有如下幾個選項需要了解。

選擇產品分類

產品分類是產品的一個品類，如智能開關屬于一個品類，銀爾達智能開關是一個產品。

設備類型

表示設備通過哪種方式接入云平臺，有以下四種類型：

• 直連設備：設備自帶網絡模組，例如：WiFi模組、4G模組等，可直接通過互聯網接入云平臺。
• 網關子設備：設備無法直接連接物聯網，而需要通過網關來間接接入云平臺。
• 網關：獨立的網關設備，充當網關子設備和云平臺的橋梁，實現各類協議解析和消息轉發。
• 監控設備：視頻監控設備，支持如?？禂z像頭，螢石云等國標協議設備

通訊協議

指的是硬件設備的通訊報文，云平臺只關心設備與平臺交互的通訊協議。

如：4G/WIFI模組、DTU等通過485接口接入子設備，如果DTU支持協議轉換，

如Modbus轉Json，那么與云平臺交互的協議就是就是DTU定義的JSON協議

如DTU，模組是進行透傳，則與云平臺交互的協議就是Modbus協議。

協議類型大致可分為：

1. 通用協議

2. 私有協議

3. DTU轉換JSON協議

傳輸協議

是指網絡傳輸協議

目前支持：

• MQTT
• TCP
• COAP
• GB28281
• HTTP

設備通信方式

這里的設備通信方式主要指設備連接物理層協議，例如：WiFI、2G/3G/4G/5G、BLE（低功耗藍牙）、Zigbee、LoRa、RS485、以太網等。

在一些情況下，選擇通信方式并不影響正常運行，但對于一些需要配網或特定網關來實現接入的設備，需要選擇正確的通信方式

MQTT認證方式

FastBee平臺，基于MQTT協議客戶端連接平臺的認證方式

一般使用：簡單認證 方式

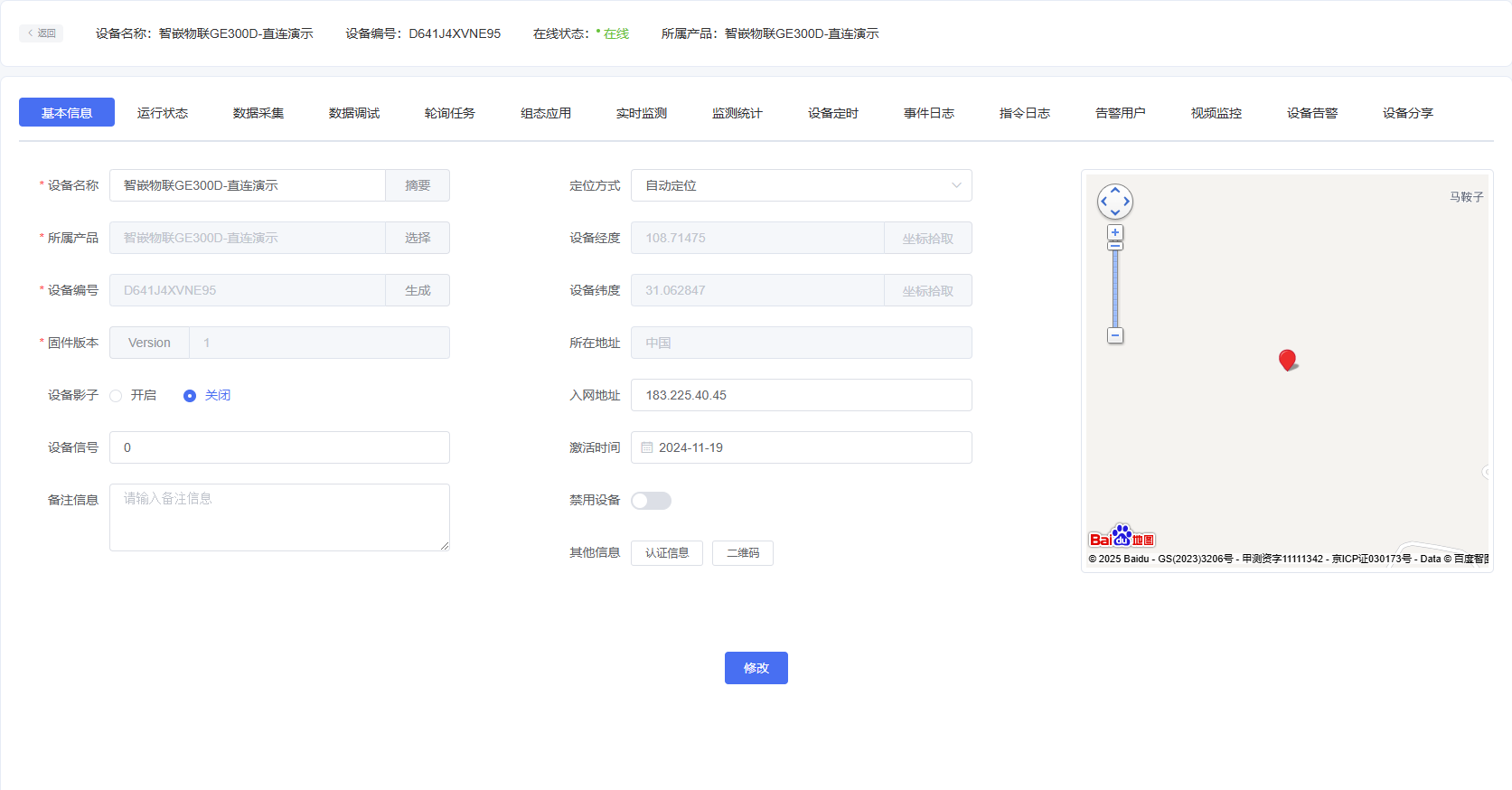

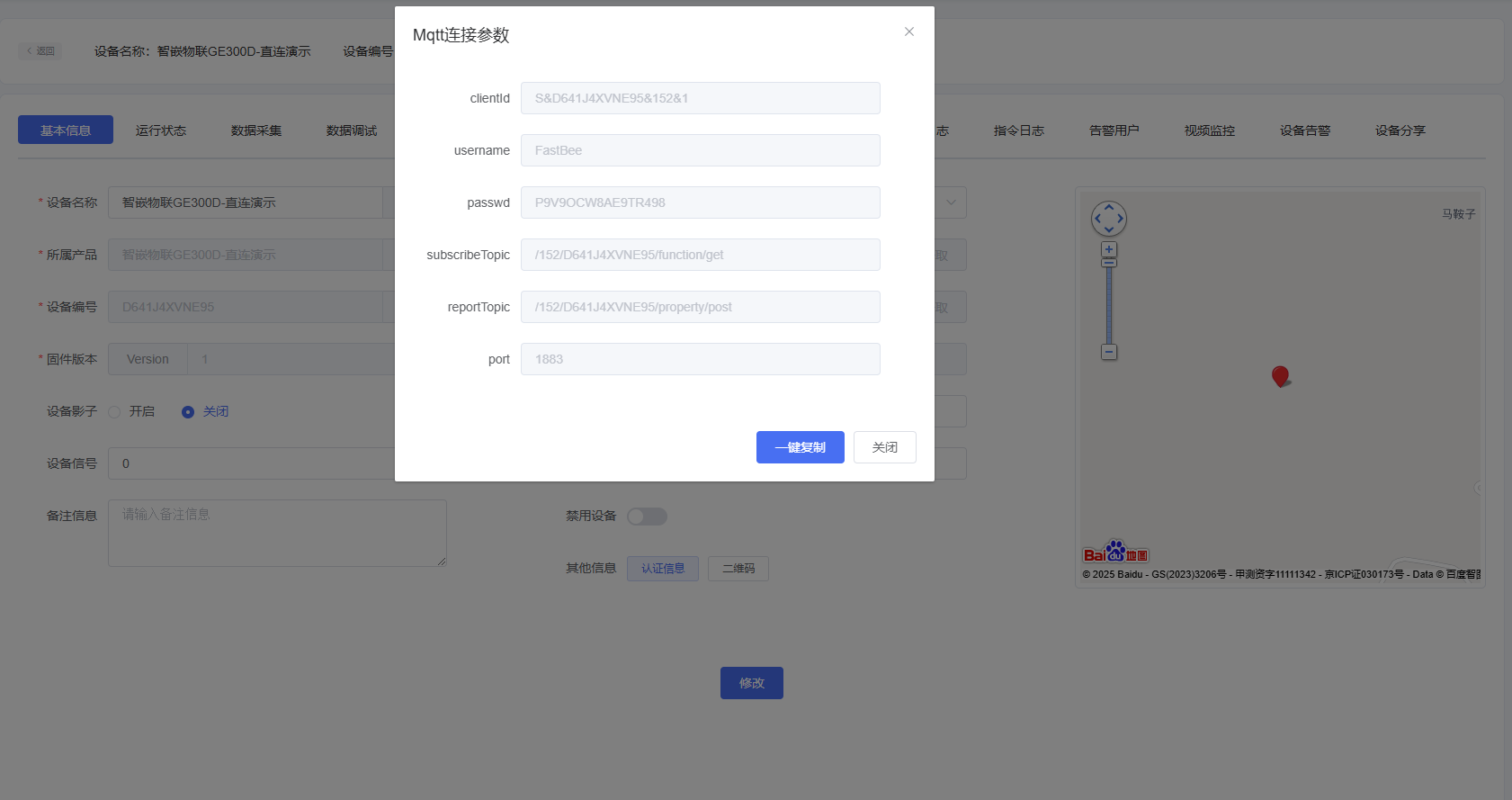

客戶端認證連接的方式可以在設備詳情-右下角認證方式獲取

產品物模型

1.物模型的定義

物模型是物聯網平臺為產品定義的數據模型，用于描述產品的功能。

2.物模型功能

物模型是物理空間中的實體（如傳感器、網關、樓宇、工廠等）在云端的數字化表示。從屬性、服務和事件三個維度，分別描述了該實體是什么、能做什么、可以對外提供哪些信息。定義了物模型的這三個維度，即完成了產品功能的定義。

2.1 物模型的屬性

用于描述設備運行時具體信息和狀態。例如，環境監測設備所讀取的當前環境溫度、智能燈開關狀態、電風扇風力等級等。屬性可分為讀寫和只讀兩種類型。讀寫類型支持讀取和設置屬性值，只讀類型僅支持讀取屬性值。

2.2 物模型的服務

指設備可供外部調用的指令或方法。服務調用中可設置輸入和輸出參數。輸入?yún)?shù)是服務執行時的參數，輸出參數是服務執行后的結果。相比于屬性，服務可通過一條指令實現更復雜的業務邏輯，例如執行某項特定的任務。服務分為異步和同步兩種調用方式。

2.3 物模型的事件

設備運行時，主動上報給云端的信息，一般包含需要被外部感知和處理的信息、告警和故障。事件中可包含多個輸出參數。例如，某項任務完成后的通知信息；設備發生故障時的溫度、時間信息；設備告警時的運行狀態等。事件可以被訂閱和推送。

Modbus配置

當設備類型的接入?yún)f(xié)議選擇 Modbus RTU 透傳 時，便可以在產品詳情頁中顯示 Modbus 配置，用于將設備屬性和 Modbus 寄存器進行綁定，實現設備屬性和 Modbus 消息之間的自動轉換，例如：

• 當云平臺對設備下發一個DI DO屬性，由于這個屬性綁定了一個設備上的讀寫類 IO 寄存器，那么實際下發到設備的消息，是一個 Modbus 寫入寄存器的消息報文。
• 當云平臺通過任務向設備下發 Modbus 查詢消息后，設備立即回應 Modbus 響應消息，這時候云平臺通過配置好的 Modbus 寄存器，將自動解析 Modbus 消息，生成相應的屬性值。

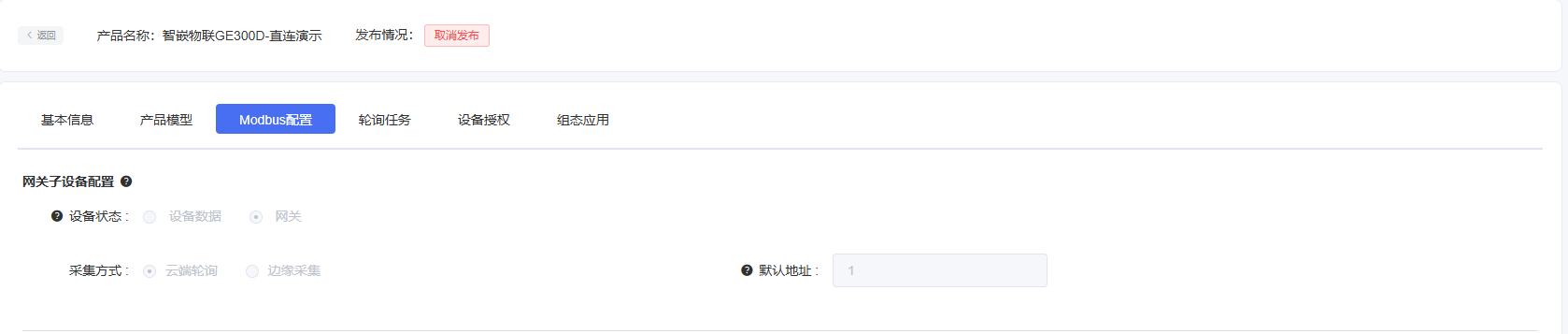

1.配置默認屬性

包含：

1. 設備狀態判斷：設備數據/網關
2. 采集方式：云端輪訓/邊緣采集
3. 默認子設備地址

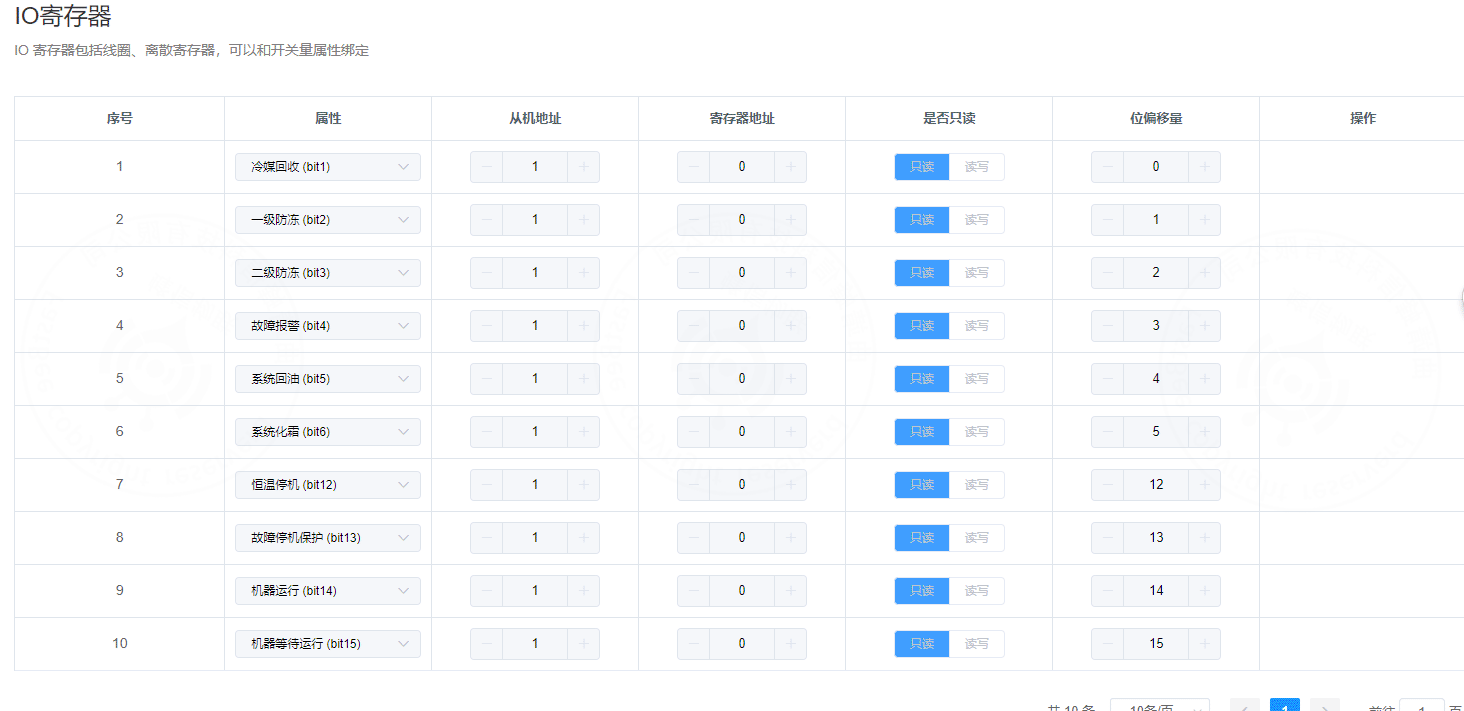

2.IO寄存器

IO 寄存器包括線圈、離散寄存器，可以和開關量屬性綁定

• 屬性：即是產品的物模型
• 從機地址：該產品的子設備從機地址
• 寄存器地址：modbus寄存器地址值
• 是否只讀：只讀對應功能碼02、 讀寫對應功能碼01
• 位偏移量：是針對數據寄存器，存儲16位BIT數據，需要解析成為16個位IO的情況，例如寄存器01的值，對應16個IO值

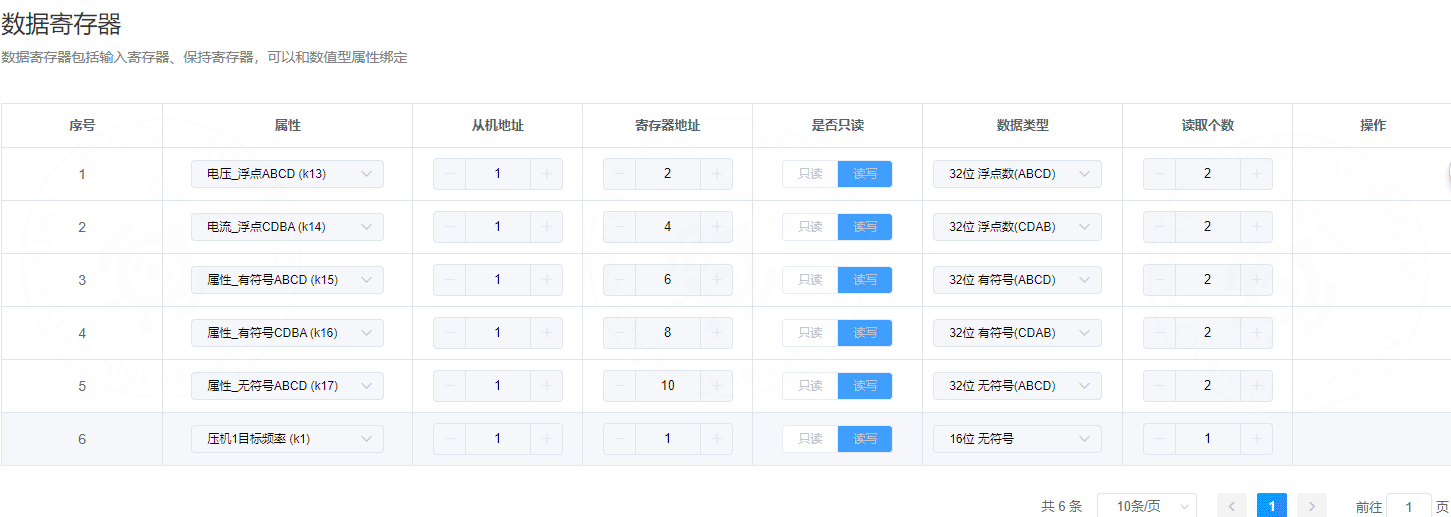

3. 數據寄存器

   數據寄存器包括輸入寄存器、保持寄存器，可以和數值型屬性綁定

   • 屬性：即是產品的物模型
   • 從機地址：該產品的子設備從機地址
   • 寄存器地址：modbus寄存器地址值
   • 是否只讀：只讀對應功能碼04、 讀寫對應功能碼03
   • 數據類型：參考下圖：數據肌醇奇遇數據類型關系
   • 讀取個數：該物模型對應值，讀取寄存器的個數。如該數值需要轉32位浮點數，則需要讀取兩位寄存器值，2個字節


   數值寄存器數據類型

   FastBee對 Modbus 數值寄存器進行消息生成和自動解析時，支持以下數據類型：

   數據類型	寄存器個數	字節數	位數	支持字節序
   16 位整數	1	2	16	AB/BA
   16 位無符號整數	1	2	16	AB/BA
   32 位整數	2	4	32	ABCD/CDAB
   32 位無符號整數	2	4	32	ABCD/CDAB
   32 位浮點數	2	4	32	ABCD/CDAB

   寄存器讀寫類型

   在配置寄存器時，需要為寄存器選擇準確的讀寫類型，那么如何選擇呢？

   • 對于 IO 寄存器，讀寫類型表示以下含義：

   讀寫類型	寄存器類型	讀取功能碼	寫入功能碼	用途
   只讀	離散輸入狀態寄存器	02	不支持	讀取開關輸入狀態，例如：行程開關、按鍵開關。
   讀寫	線圈狀態寄存器	01	05	讀取繼電器狀態，控制繼電器通斷。

   • 對于 數據寄存器，讀寫類型表示以下含義：

   讀寫類型	寄存器類型	讀取功能碼	寫入功能碼	用途
   只讀	輸入寄存器	04	不支持	讀取傳感器數值，例如：溫濕度、大氣壓、光照強度。
   讀寫	保持寄存器	03	06	寫入或讀取配置數值，例如：修改溫度恒定值、本地報警閾值。

   固件管理

   OTA升級固件管理，下個版本補充
