一、監控設備的國標GB28181協議直播流程

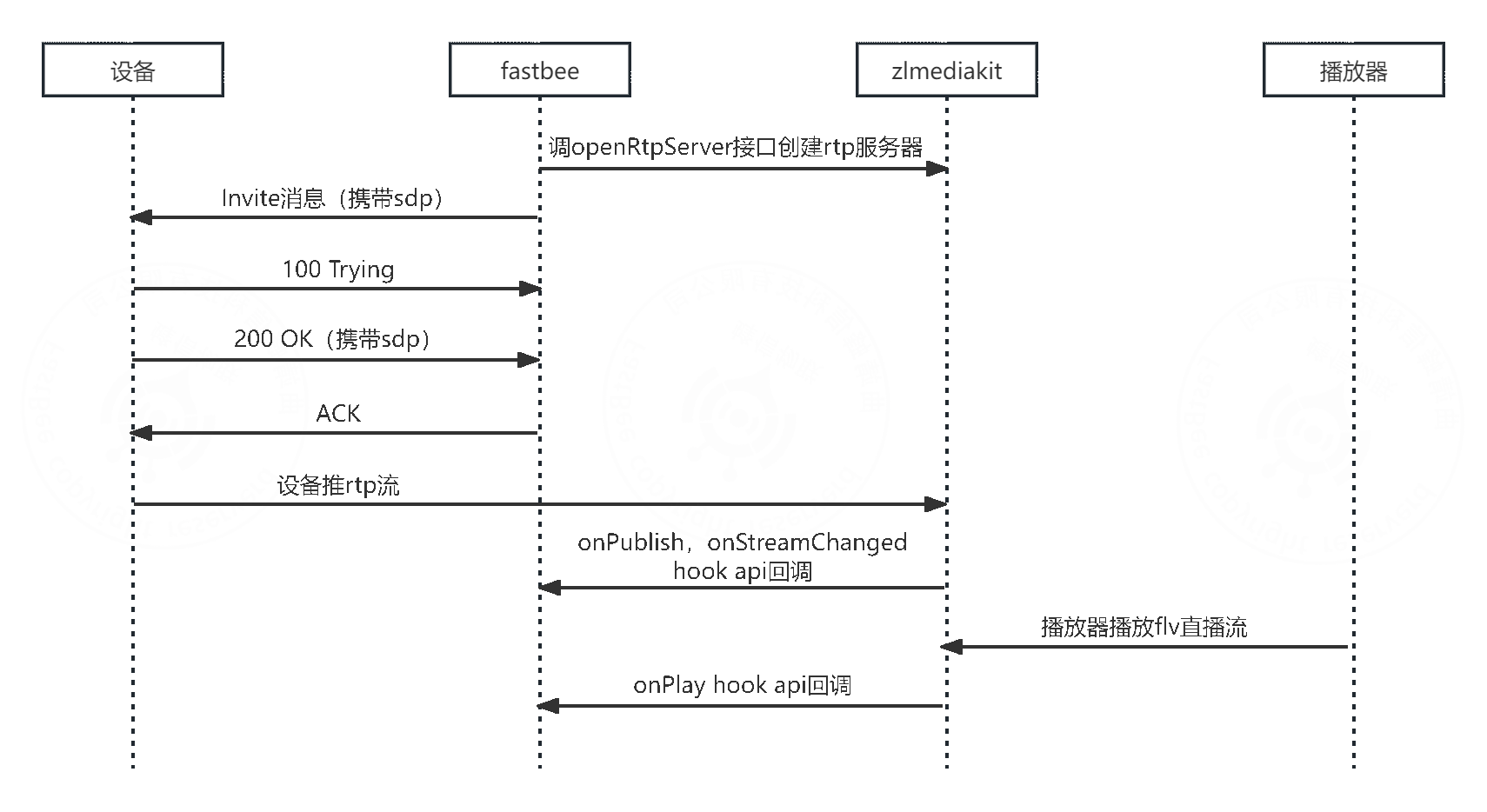

1.1 fastbee平臺監控設備交互流程
1.流程描述如下
a) fastbee平臺調用zlmediakit的接口 /index/api/openRtpServer，創建rtp服務器，并將rtp推流端口返回，填入Invite消息中的sdp信息
b) fastbee平臺(SIP服務器)向設備發送Invite消息，消息頭域中攜帶 Subject 字段，表明點播的視頻源ID、發送方媒體流序列號、媒體流接收者ID、接收端媒體流序列號等參數，SDP消息體中s字段為“Play”代表實時點播
c) 設備收到fastbee平臺(SIP服務器)的Invite請求后，先回復 100 Trying 響應，再回復 200 OK 響應,攜帶SDP消息體，消息體中描述了設備發送媒體流的IP、端口、媒體格式、SSRC字段等內容
d) fastbee平臺(SIP服務器)收到設備返回的 200 OK 響應后，向設備發送 ACK 請求，請求中不攜帶消息體，完成與設備的 Invite 會話建立過程。
e) 設備向zlmediakit創建的rtp服務器推流
f) zlmediakit通過onPublish hook api 通知fastbee平臺流已經發布和推流鑒權，fastbee平臺響應需要開啟拉流協議和流配置等信息。zlmediakit通過onStreamChanged hook api 通知fastbee平臺不同協議推流器流注冊狀態
g) 播放器根據設置的默認播放地址拉取flv直播流
h) zlmediakit通過onPlay hook api 通知fastbee平臺播放器開始播放和播放鑒權
1.2 主要問題出現的步驟
· 步驟b,c,d中數據包沒有按照標準協議格式，導致直播會話建立出問題
· zlmediakit配置有問題，檢查api http/https端口（8082,8443）,rtp收流端口（udp 30000-30100），https證書等
· 設備和服務器連通性是否正常，設備的sip包->服務器java 5061，設備rtp推流->zlmediakit 30000-30100,不通將導致步驟e設備推流失敗
· hook api配置是否正確，java應用部署在容器中，hook api為：java:8080, java應用在idea中啟動，zlmediakit服務器在本機docker中啟動，hook api為：host.docker.internal:8080 配置不正確將導致步驟f，h中回調接口出問題

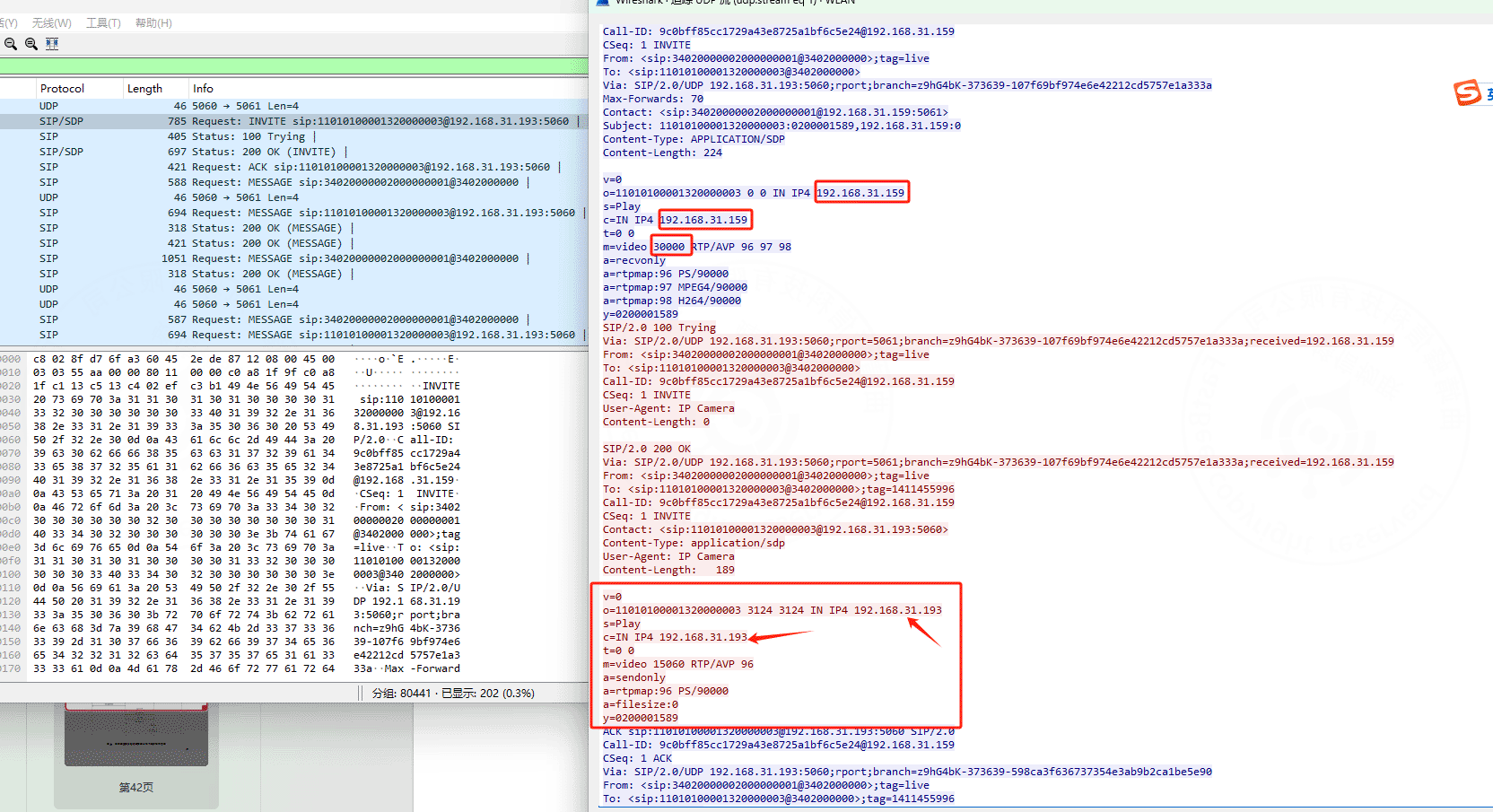

1.3 抓包截圖

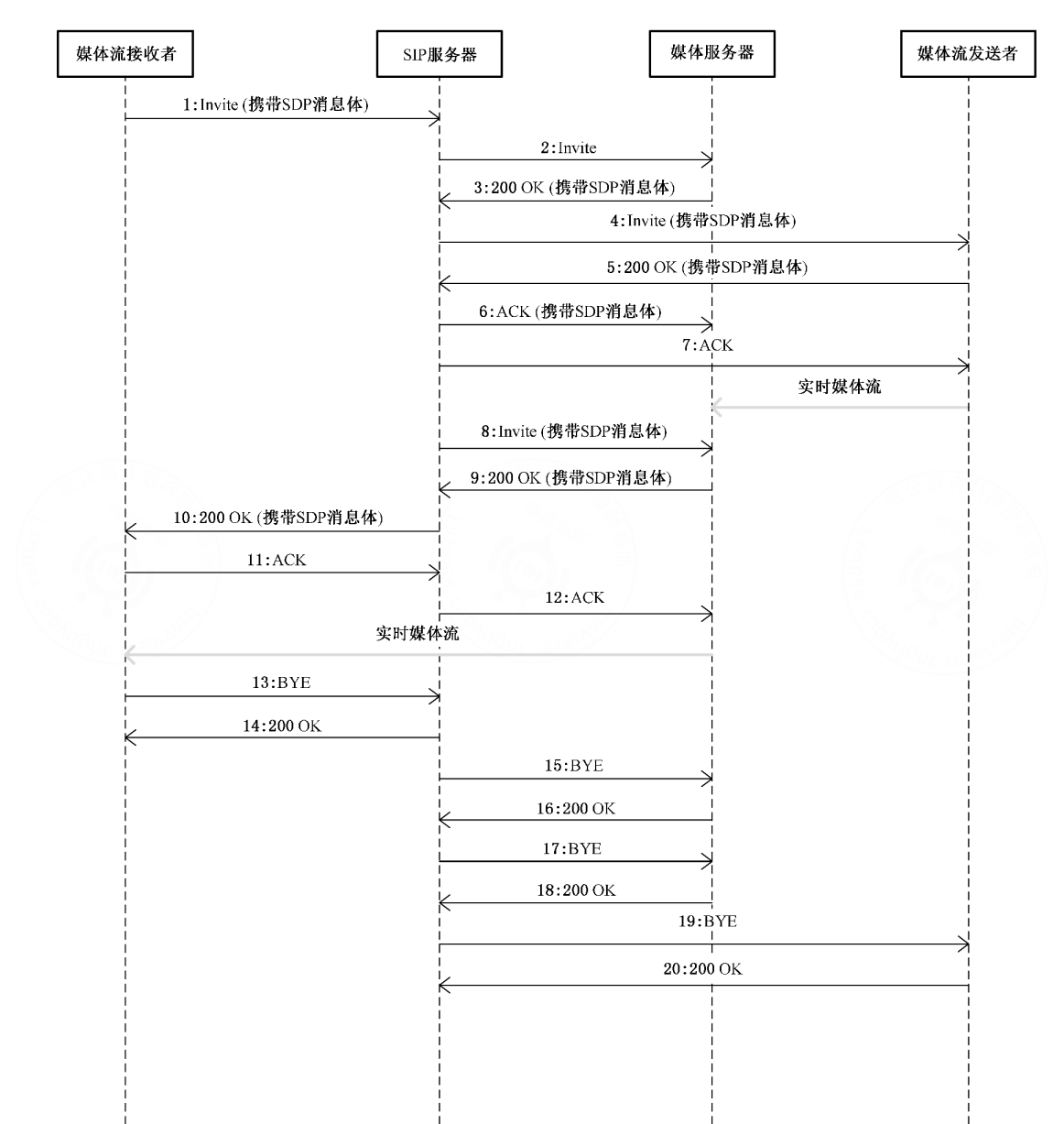

1.4 GB28181標準直播協議流程
1.5 播放器url示例
1.http 和 https
http協議下，server為：http://ip:port 例如：http://192.168.1.66:8082
https協議下，server為：https://域名:port 例如: http://m.btsdy.com:8443
2.flv協議
播放url格式：server/rtp/流ID.live.flv
示例：http://192.168.1.66:8082/rtp/gb_play_11010100001320000001_11010100001320000001.live.flv
http://m.btsdy.com:8443/rtp/gb_play_11010100001320000001_11010100001320000001.live.flv
3.fmp4協議
播放url格式：server/rtp/流ID.live.mp4
示例：http://192.168.1.66:8082/rtp/gb_play_11010100001320000001_11010100001320000001.live.mp4
http://m.btsdy.com:8443/rtp/gb_play_11010100001320000001_11010100001320000001.live.mp4
4.rtmp協議
播放url格式：rtmp://ip:port/rtp/流ID
示例：rtmp://192.168.1.66:1935/rtp/gb_play_11010100001320000001_11010100001320000001
5.rtsp協議
播放url格式：rtsp://ip:port/rtp/流ID
示例：rtsp://192.168.1.66:554/rtp/gb_play_11010100001320000001_11010100001320000001
