Bluetooth Distribution Network

一、設備廣播 BLE 信號

• 設備上電后，進入 BLE 廣播模式，開始發送 廣播包（Advertising Packet），讓手機 App 能夠發現它。

• 廣播包通常包含以下信息：

  1. 設備名稱（Device Name）（如 BLE_Device_XXXX）
  2. 設備 UUID（用于唯一標識設備）（MAC 地址 / SN 號）
  3. 設備類型（如智能窗簾電機、Hub）
  4. 信號強度（RSSI）
  5. 其他廠商自定義字段（可選，比如是否已經配網）

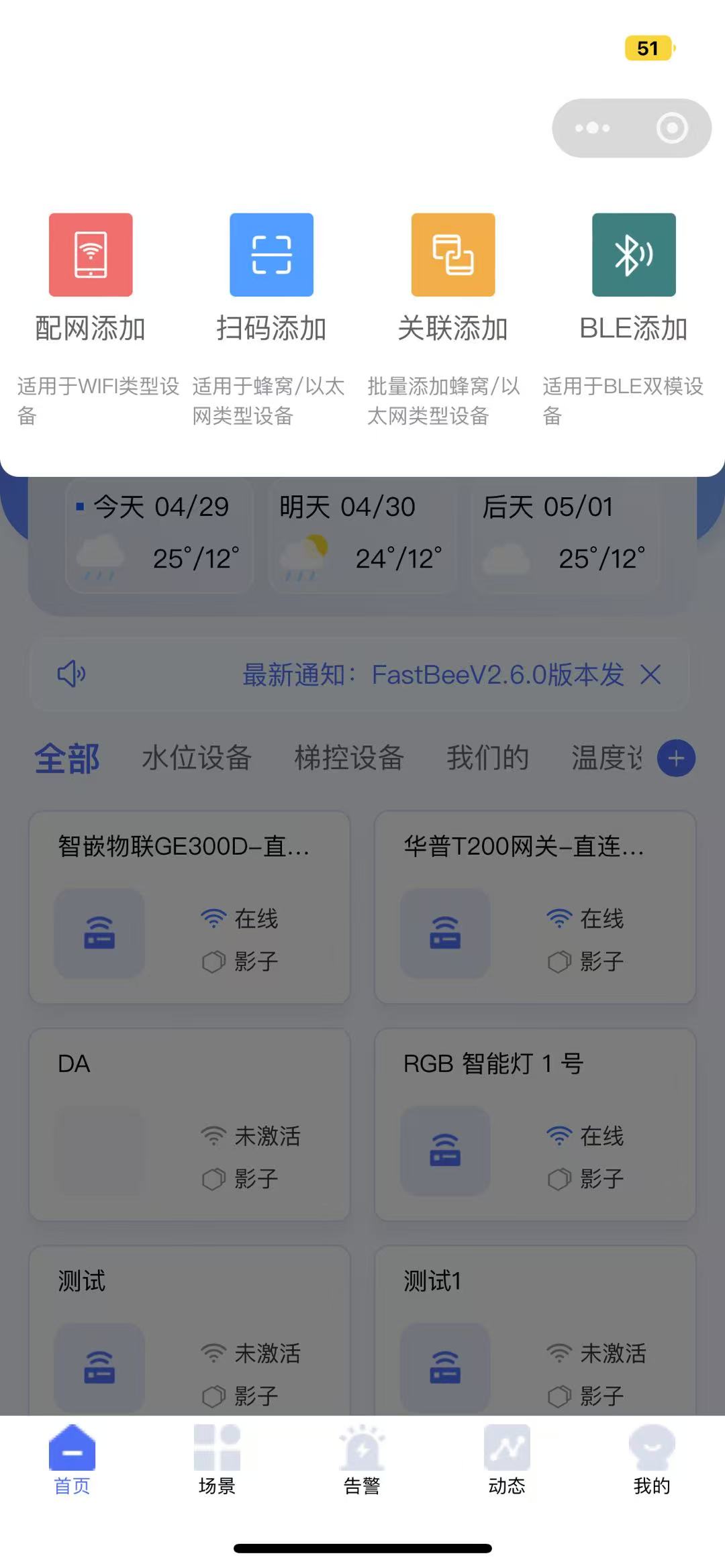

二、App 發現設備并建立連接

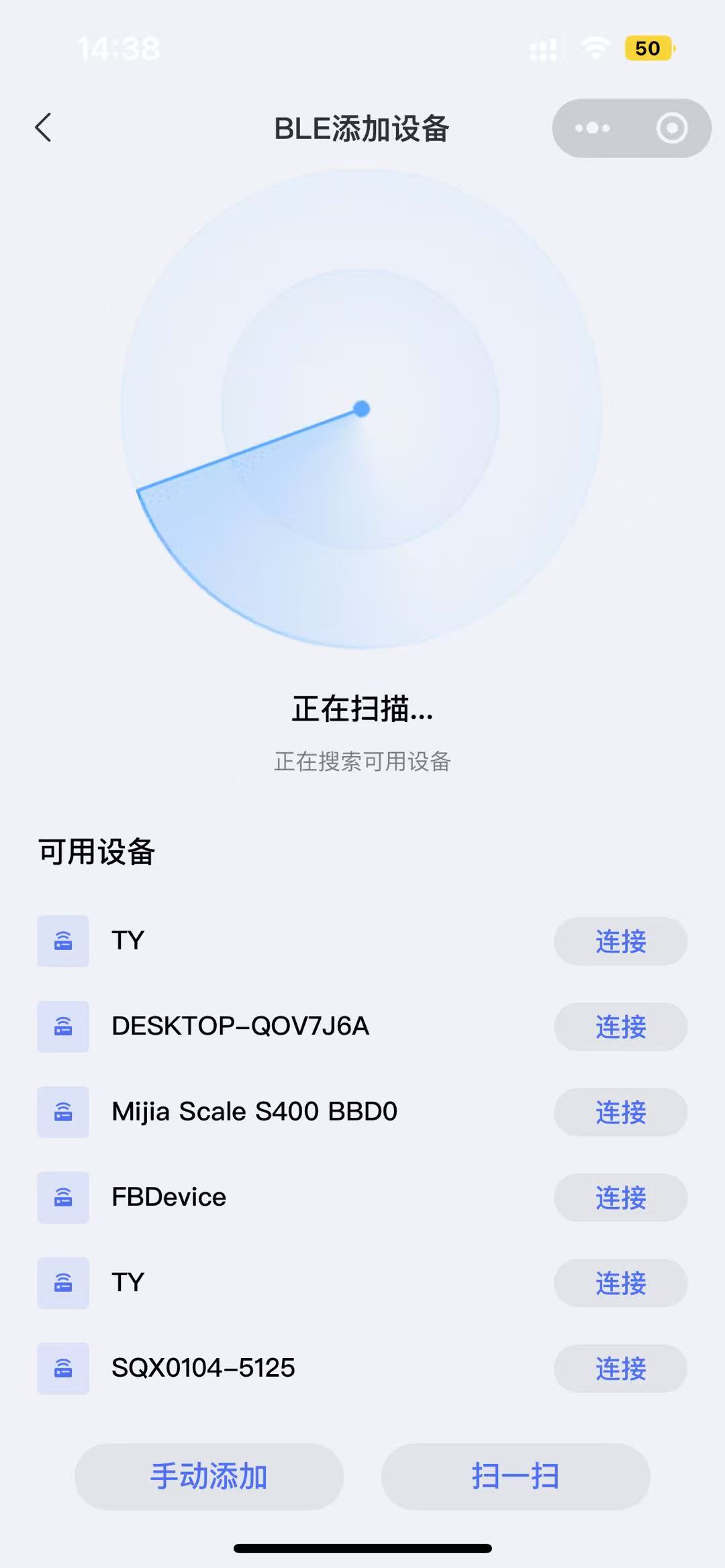

• APP 打開 BLE 掃描，查找匹配設備

• 匹配設備，確認設備身份（根據 MAC / SN 號匹配）

• 選擇設備，App 發送連接請求，進入已連接狀態

• 其他

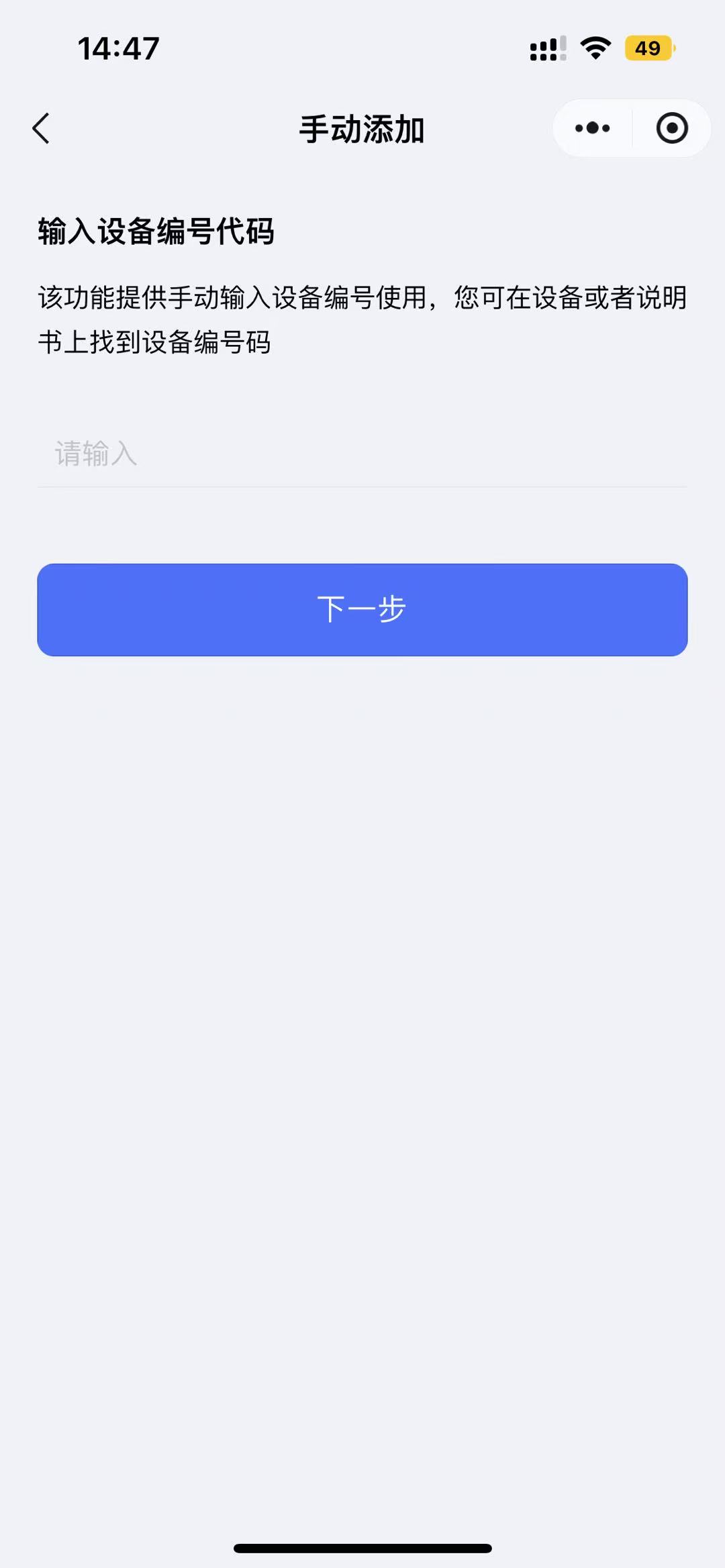

  1. 如果無法獲取到廣播可以選擇“手動添加”或者“掃一掃”來進行設備連接

  Tips

  手動添加需要輸入藍牙設備 ID，設備 ID 在 Android 和 IOS 環境下不一樣。


  2. 掃描添加可以自己定義二維碼格式，目前代碼中的解析格式為

  {
      name: "FBDevice",
      deviceId: 'EC3D43A0-4D81-03A3-71FE-DE03D818694A'
  }

  若需要展示其他屬性，需要在移動端代碼中進行相對于的修改

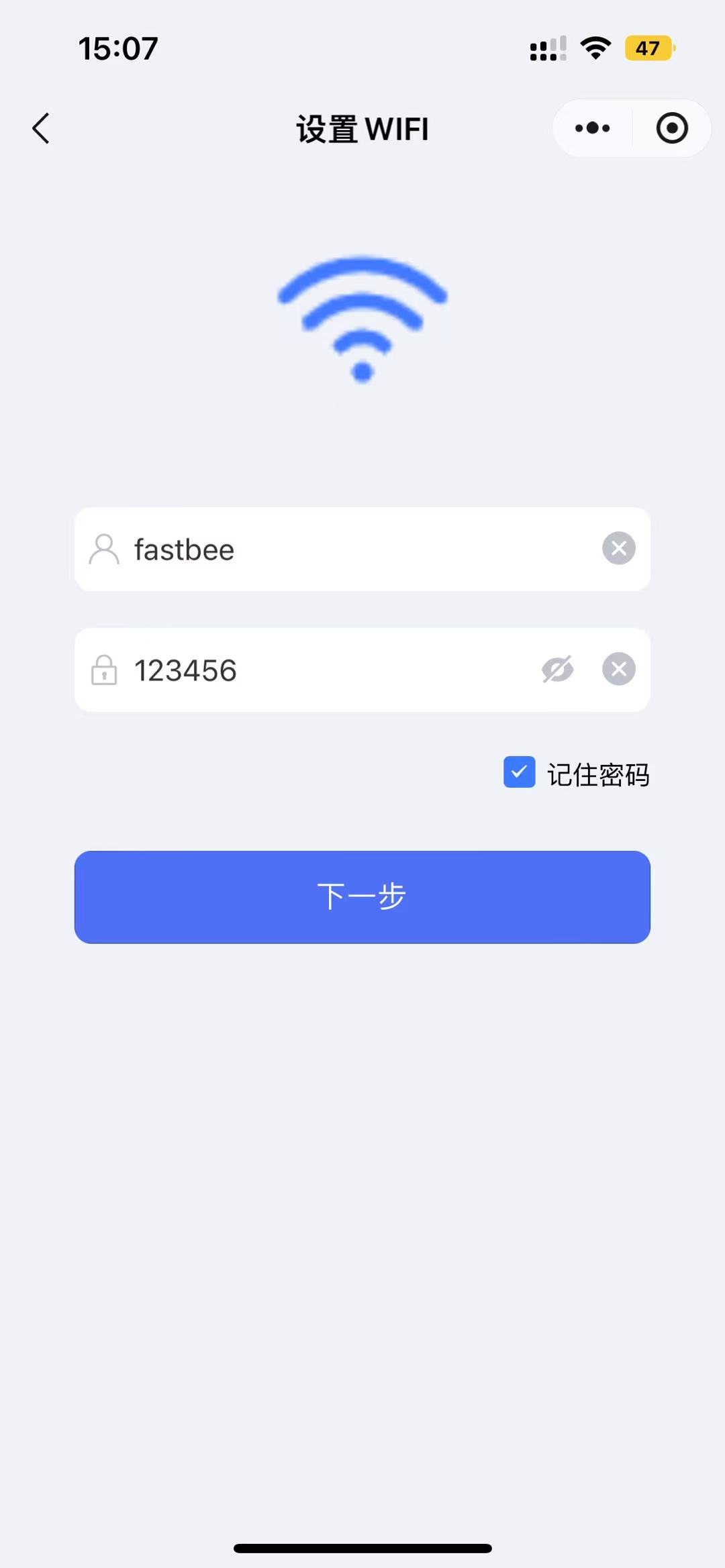

三、BLE 傳輸 WIFI 賬號和密碼

• 傳輸 WIFI 賬號和密碼給藍牙設備，賬號和密碼根據SDK來定

四、Hub 連接 WIFI

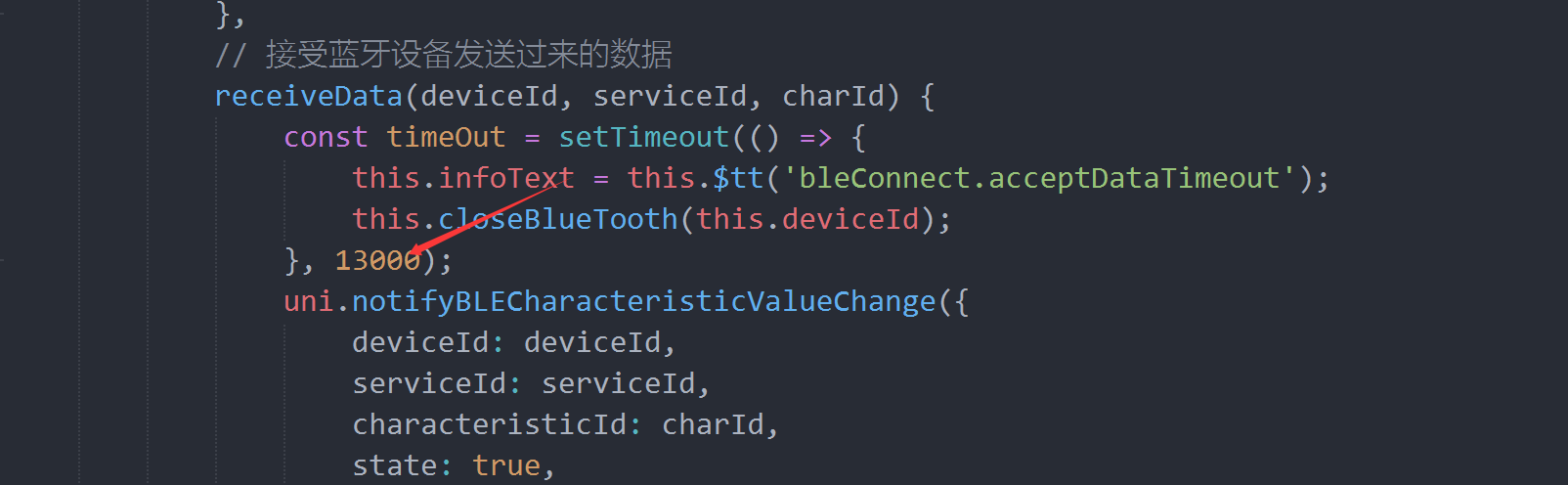

• 關閉 BLE 連接，進入 WIFI 連接模式，等待設備返回配網成功數據，目前等待時間是13秒，超過默認超時，可根據 SDK 實際時間進行調整

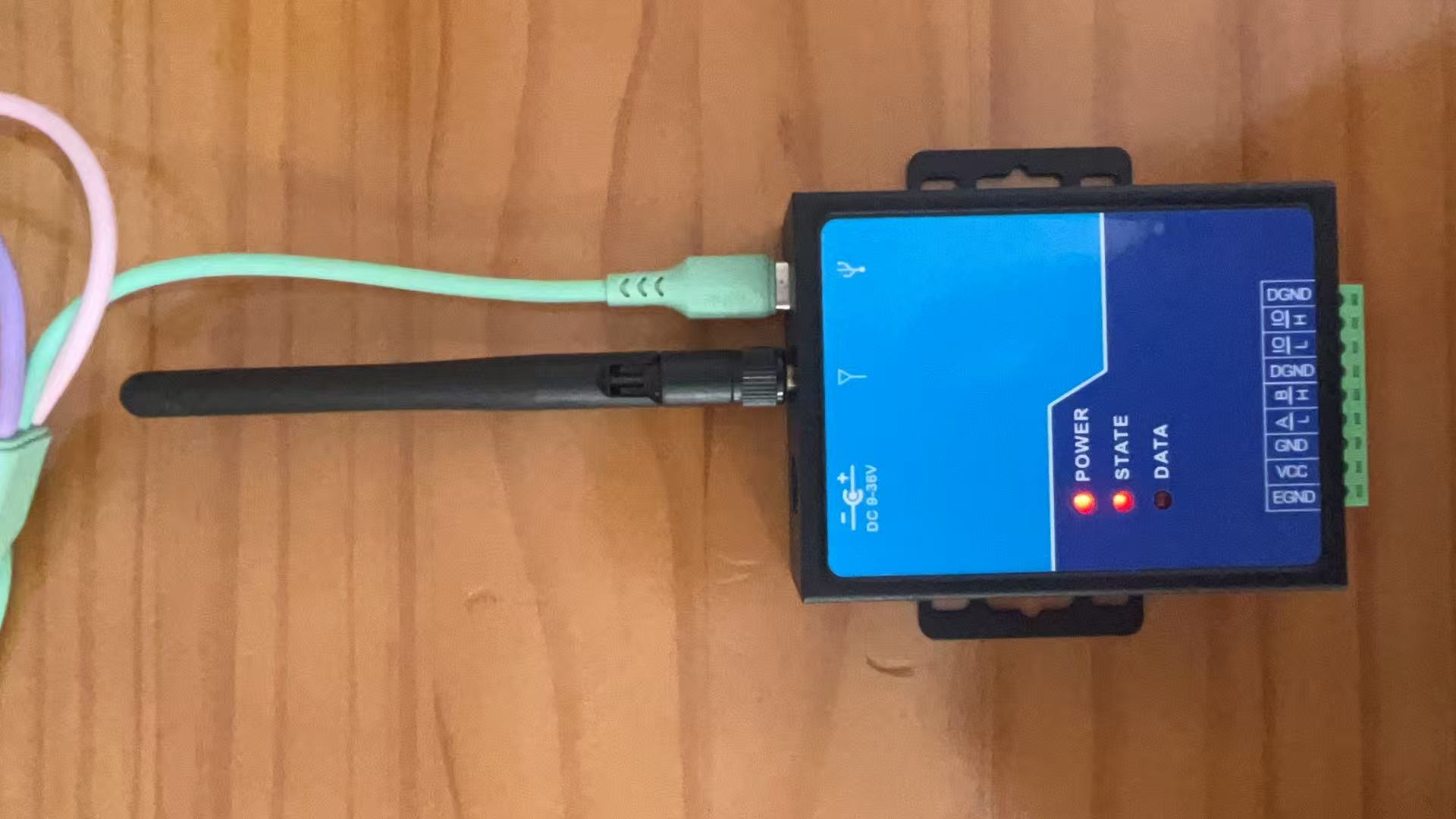

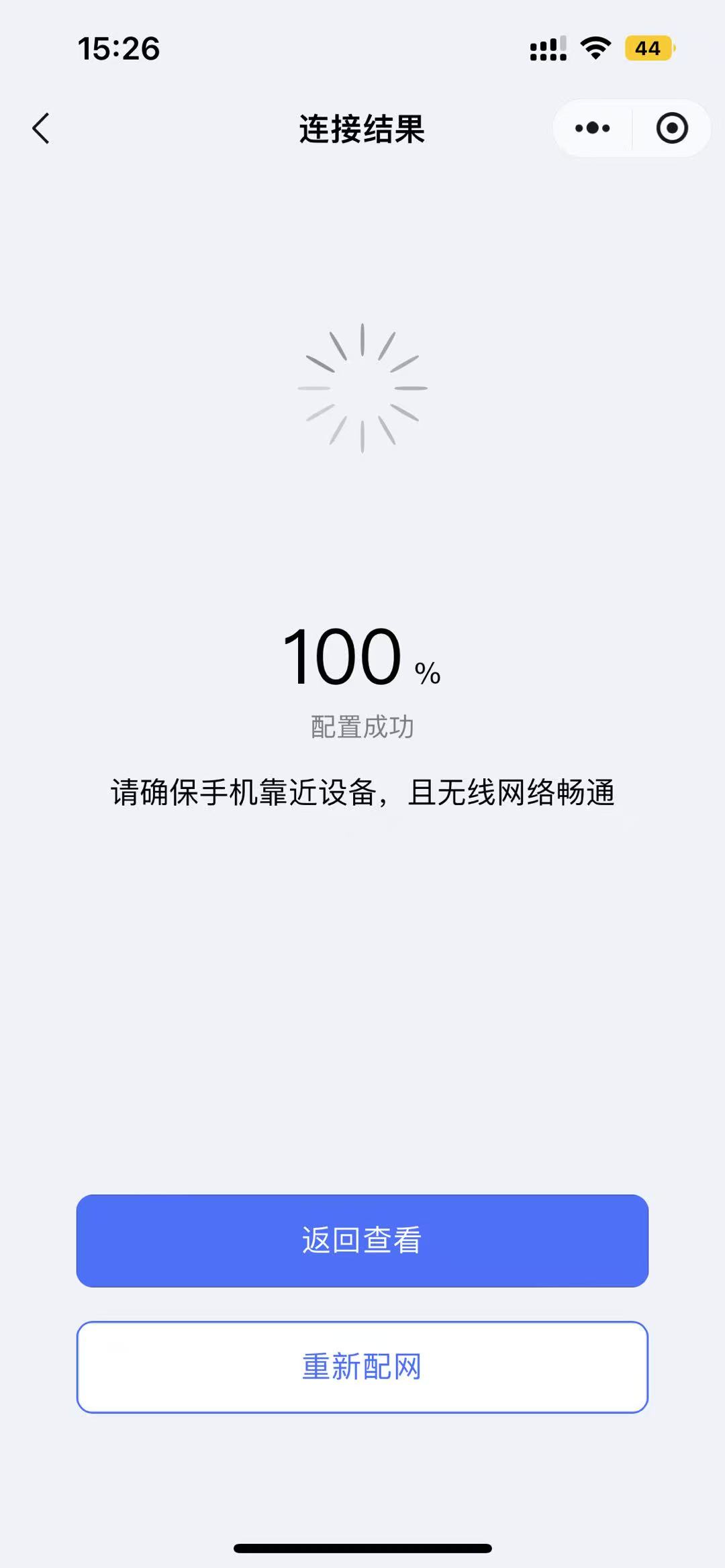

• 配網完成，自動將設備連接上 FastBee 平臺，此時設備會顯示配網完成標識（在 SDK 自定義狀態），此處表現為 STATE 燈常亮
