Tips
Modbus設備可以使用云端輪詢和邊緣網關兩種方案
一、云端輪詢實現
- 方案實現原因：普通的dtu或模組一般只有實現mqtt或tcp的透?jìng)鞴δ?，如果設備使用modbus協議，不外加邊緣網關的情況，modbus協議的設備數據不會主動上報，因此云端根據產品對應的采集點模板，組裝modbus讀指令下發到對應的設備，進行modbus輪詢。
- 由于設備上報modbusRTU報文沒有寄存器標記位，需要標記報文。
- 目前采用的標記方式是加給線程加redis鎖，，等待設備返回報文。報文如下：
實現方式如下：
Modbus協議的解碼編碼
1. 平臺代碼
在fastBee平臺中，后端對該報文的解碼編碼在下圖所示位置
2.注解實現解碼編碼
在平臺中 ，封裝了一套以注解方式解碼編碼硬件設備報文的基礎包，針對各種各樣的硬件設備報文，都可以使用這種注解方式去實現解碼編碼，
減少后端開發人員在報文數據解碼編碼中繁瑣的問題。
下面看下對應封裝了一層的 **“包裝的modbus協議” ，**使用注解方式如何做到解碼編碼
首先看下注解 @Column的字段如何定義：
這里使用字段
- length 指定類型長度
- version 這里用于區分是下發的報文還是上報的報文
- totalUnit 該字段的前置數量單位 （用于解析批量讀返回的報文）
注解定義解碼編碼modbus協議
如果你不關心報文如何解析，可以跳過這里
代碼如下：
int： 使用INT類型表示 1個字節的報文長度 ，這里INT類型相當于byte類型(在Java，INT類型占用字節為4個字節，這里INT類型會被按照2個字節進行解析)
totalUnit： 表示該字段的前置數量單位，例如 totalUnit = 1 ，總數據長度為 n，數據列表數為 BYTE[2 * n]
version : 此處用于控制指令類型：
a.當有version值時，需要符合條件時該字段才會被解碼編碼 b. 沒有version標記時，都參與解碼編碼。 version =0 ：表示設備上報時，該字段才會被解析 version = 1 ：表示讀寄存器報文時，該字段才會被解析 version =2 ：表示寫單個保持寄存器時， 該字段才會被解析
3. 后端實現云端輪詢
后端使用定時器方式實現modbus輪詢。
modbus云端輪詢的后端入口，如下圖所示
篩選在線的網關設備，根據產品定義的采集點，批量下發讀指令。
使用線程池方式，把每一個子設備所有要下發的指令放在同一個子線程下發，使用redis緩存作為線程的鎖也同時作為寄存器的標記內容，對于每一個子線程對應一個子設備，一個子設備對應多條需要批量讀的下發指令，當下發指令時，子線程會不斷加鎖輪詢，直到超過redis緩存設定的緩存時間，或者收到設備上報的數據時，才會繼續下發該子設備的下一條指令。具體請參考后端代碼。
二、邊緣網關
Tips
邊緣網關配合云端采集（實時）
1. 方案介紹
由于modbus協議的特性，設備上報到云平臺的報文，缺少可識別的寄存器地址值，所以平臺識別不了寄存器地址所對應的物模型采集點，因此為了提高采集效率，和采集數據的實時性，再考慮到通用性問題，這里方案考慮使用外加MCU芯片的做法，實現邊緣網關。
實現硬件：
- 用戶自身的設備(MCU)
- dtu或模組 （透?jìng)鳎?/li>
- 外加單片機芯片 (modbus輪詢，變化上報 (成本低))
dtu或者模組可以
2. 報文數據
為了解決modbus原始報文寄存器地址的問題，外加MCU模塊會對modbus協議再封裝一層，設備數據組成：
- a. 設備主動上報數據組成:
FFAA ： 外加的報文頭，保證消息完整
0D : 外加報文尾，保證消息完整
0001：寄存器地址，用于標識消息
010302030578B7 ： 原始modbus報文
- b. 服務下發數據組成
- c. 設備應答服務下發數據組成
modbus協議設備在收到寫指令執行完成時，會將下發的寫指令主動上報給平臺表示已經執行成功。

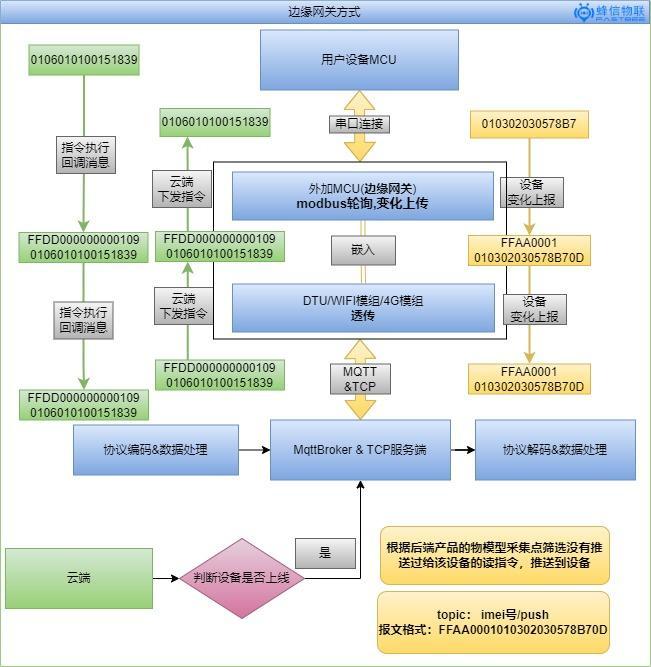

3. 總體流程圖如下：
4. 平臺代碼
在fastBee平臺中，后端對該報文的解碼編碼在下圖所示位置
注解實現解碼編碼
在平臺中 ，封裝了一套以注解方式解碼編碼硬件設備報文的基礎包，針對各種各樣的硬件設備報文，都可以使用這種注解方式去實現解碼編碼，
減少后端開發人員在報文數據解碼編碼中繁瑣的問題。
下面看下對應封裝了一層的 **“包裝的modbus協議” ，**使用注解方式如何做到解碼編碼
首先看下注解 @Column的字段如何定義：
這里使用字段
- length 指定類型長度
- version 這里用于區分是下發的報文還是上報的報文
- totalUnit 該字段的前置數量單位 （用于解析批量讀返回的報文）
下面看下這個報文的定義
在java中，所有的基礎數據類型是不存在有符號無符號，
int： 使用INT類型表示 1個字節的報文長度 ，這里INT類型相當于byte類型(在Java，INT類型占用字節為4個字節，這里INT類型會被按照2個字節進行解析)
在下面定義中 FFDD 是兩個字節，length=2 ，用int類型定義表示一個字節，那么這個字段的解析長度為： 2個字節
short：表示兩個字節，modbus數據位的組成是2個字節，用 short[] 表示是short數組，這里兼容了單個和批量解析報文里面的數據位。
最終解析出來的每個數據存放在 data數組中
totalUnit： 表示該字段的前置數量單位，例如 totalUnit = 1 ，總數據長度為 n，數據列表數為 BYTE[2 * n]
注解方式解碼編碼測試
后端代碼測試類為**：PakModbusTest **，如下圖所示。
結果如下:
單個上報解析=讀保持寄存器(字節讀寫模式)[,slaveId[從機地址]=1,code[功能碼]=3,length[返回?cái)?shù)據個數]1,data[上報數據]=[773],address[寄存器地址]=1,writeData[下發數據]=0]
批量上報報文解析=讀保持寄存器(字節讀寫模式)[,slaveId[從機地址]=1,code[功能碼]=3,length[返回?cái)?shù)據個數]80,data[上報數據]=[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 16384, 0, 0, 0, 3327, 924, 32, 0, -1, -1, 0, 110, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 250, 0, 0, 0, 0, -55, 16, 25, 30, 16, 25, 25, 87, 7],address[寄存器地址]=1,writeData[下發數據]=0]
