規則引擎包含場景聯動和規則腳本，由場景表/腳本表/場景腳本表和場景設備表組成。場景表存儲場景基本信息和規則鏈，腳本表存儲腳本信息和腳本數據，場景腳本記錄觸發器和執行動作和腳本表對應，場景設備表記錄場景關聯的所有設備和產品。
場景聯動
一、場景規則鏈：
規則數據示例：
IF(AND(T1,T2,T3),THEN(A1,A2,A3))
IF(OR(T1,T2,T3),WHEN(A1,A2,A3))
說明：
AND OR 中必須包含兩個以上組件
NOT 只能包含一個觸發器
THEN 串行，順序執行
WHEN 并行，同時執行二、場景腳本格式：
String json ={
"cond": 3,
"delay": 3,
"deviceNums": "D1ELV3A5TOJS",
"id": "temperature",
"operator": "between",
"productId": 41,
"purpose": 2,
"sceneId": 63,
"scriptId": "T1754931118680969216",
"silent": 1,
"source": 1,
"type": 1,
"value": "10-50"
};
sceneContext.process(json);關鍵字段說明：
- source： 1=設備觸發 3=產品觸發 4=告警
- type： 1=屬性， 2=功能，3=事件，4=設備升級，5=設備上線，6=設備下線
- delay： 延時，例如等于1表示延時1秒執行，不存儲的定時任務
- silent： 靜默時間，例如等于1表示靜默一分鐘，設備一分鐘內只會上報第一次的執行動作（包含告警），使用redis存儲。
- purpose：腳本用途，1=數據流（上報/下發），2=觸發器，3=執行動作
- cond：觸發條件，1=任意條件，2=所有條件，3=不滿足
- operator：操作符，大于/等于/小于/包含/不包含/在...之間等
- scriptId：腳本ID，系統生成D開頭為數據流，T開頭為觸發器，A開頭為執行動作
三、場景腳本對象
分為觸發器對象和執行動作對象，執行動作必填字段少于觸發器。執行動作中的物模型不包含只讀和監測數據。
觸發器所需字段:
productId: 0,
productName: '',
deviceCount: 0,
deviceNums: [],
source: 1, // 觸發源，1=設備，2=定時，3=產品
type: 1, // 類型，1=屬性， 2=功能，3=事件，4=設備升級，5=設備上線，6=設備下線
parentId: '', // 物模父級id
parentName: '',
parentModel: null, // 父級物模型，除對象類型和對象數組類型外的普通類型，父級物模型與物模型相同
model: null, // 物模型
operator: '=',
id: '',
name: '',
value: '', // between操作符時，值=值A(chǔ)-值B
valueA: '',
valueB: '',
arrayIndex: '', // 索引，數組才有
arrayIndexName: '',
isAdvance: 0, // 自定義CRON
cronExpression: '', // cron表達式
timerTimeValue: '', // 時間
timerWeekValue: [1, 2, 3, 4, 5, 6, 7], // 星期
執行動作所需字段:
productId: 0,
productName: '',
deviceCount: 0,
deviceNums: [],
source: 4, // 1=設備，3=產品，4=告警
type: 2, // 類型
parentId: '', // 物模父級id
parentName: '',
parentModel: null, // 父級物模型，除對象類型和對象數組類型外的普通類型，父級物模型與物模型相同
model: null, // 物模型
id: '',
name: '',
value: '',
arrayIndex: '', // 索引，數組才有
arrayIndexName: '',規則腳本
一、腳本語言
平臺腳本語言目前使用Groovy，語法跟Java類似，差異如下：
| Groovy | Java |
|---|---|
| 編譯為JVM字節碼，兼容Java平臺 | 在JDK上開發并在JVM上運行 |
| 用作編程和腳本語言 | 用作編程和面向?qū)ο蟮恼Z言 |
| 默認訪問修飾符 public | 默認訪問修飾符包 |
| 為類成員自動生成 getter 和 setter | 需要為字段提供 getter 和 setter 方法，特別是如果遵循 Java Beans命名約定 |
| 分號是可選的 | 分號是強制性的 |
| 默認導入常用包 | 默認只導入Java.lang.* 包 |
| 一切都是對象并且僅使用對象，因此沒有自動裝箱或拆箱的概念 | 具有原始數據類型和包裝類來隱式或顯式執行裝箱和拆箱 |
| 不需要任何 main 方法或方法的入口點來運行類或任何程序 | 需要類內部的 main 方法來運行程序 |
二、消息轉發
文檔將從下述步驟簡單介紹消息轉發過程：
- 消息轉發上下文執行方法：腳本執行后端代碼定義的方法類
- 執行規則引擎方法類： 調用腳本執行類
- 前端展示配置，腳本定義
- 平臺使用腳本的示例，用法
1.消息轉發上下文執行方法(可選)
@ScriptBean("msgContextService") 定義該類可以在上下文使用，使用方法是 msgContextService.porcess()
/*
* 規則引擎上下文執行方法
* @author gsb
*/
@Component
@Slf4j
@ScriptBean("msgContextService")
public class MsgContextService {
private final RedisCache redisCache;
public MsgContextService(RedisCache redisCache){
this.redisCache = redisCache;
}
private void process(String serialNumber){
//執行的業務邏輯
}
}2.執行規則引擎方法類
先根據設備編號獲取到 產品ID、協議編號等信息，并緩存到redis，然后根據產品ID，等信息查詢 iot_scripe表中是否存在要執行的腳本，如果有，則執行腳本。類定義如下：
/**
* 執行規則引擎
* @author gsb
*/
@Component
@Slf4j
public class RuleProcess {
@Resource
private FlowExecutor flowExecutor;
@Resource
private IScriptService scriptService;
@Resource
private RedisCache redisCache;
@Resource
private IProductService productService;
}執行引擎腳本方法：
/**
* 規則引擎腳本處理
* @param topic
* @param payload
* @param event 1=設備上報 2=平臺下發 3=設備上線 4=設備下線 （其他可以增加設備完成主題訂閱之類）
* @return
*/
public MsgContext processRuleScript(String serialNumber, int event, String topic, String payload) {
ProductCode productCode = getDeviceDetail(serialNumber);
if (Objects.isNull(productCode)){
return null;
}
// 查詢數據流腳本組件
ScriptCondition scriptCondition = new ScriptCondition();
scriptCondition.setProductId(productCode.getProductId());
scriptCondition.setScriptEvent(event); // 事件 1=設備上報 2=平臺下發 3=設備上線 4=設備下線
scriptCondition.setScriptPurpose(1); // 腳本用途：數據流=1
String[] scriptIds = scriptService.selectRuleScriptIdArray(scriptCondition);
MsgContext context = new MsgContext(topic, payload, serialNumber, productCode.getProductId(), productCode.getProtocolCode());
//如果查詢不到腳本，則認為是不用處理
if (Objects.isNull(scriptIds) || scriptIds.length == 0) {
return null;
}
// 動態構造Chain和EL表達式
String el = String.join(",", scriptIds); // THEN（a,b,c,d）
LiteFlowChainELBuilder.createChain().setChainName("dataChain").setEL("THEN(" + el + ")").build();
// 執行規則腳本
LiteflowResponse response = flowExecutor.execute2Resp("dataChain", null, context);
if (!response.isSuccess()) {
log.error("規則腳本執行發生錯誤：" + response.getMessage());
}
return context;
}獲取產品ID，協議編號等信息方法
/**
* 查詢產品id,協議編號，緩存到redis,后續查詢協議的地方替換數據庫查詢
*
* @param serialNumber
*/
public ProductCode getDeviceDetail(String serialNumber) {
ProductCode productCode;
String cacheKey = RedisKeyBuilder.buildDeviceMsgCacheKey(serialNumber);
if (redisCache.containsKey(cacheKey)) {
Object cacheObject = redisCache.getCacheObject(cacheKey);
return JSON.parseObject(cacheObject.toString(), ProductCode.class);
}
productCode = productService.getProtocolBySerialNumber(serialNumber);
String jsonString = JSON.toJSONString(productCode);
redisCache.setCacheObject(cacheKey, jsonString);
return productCode;

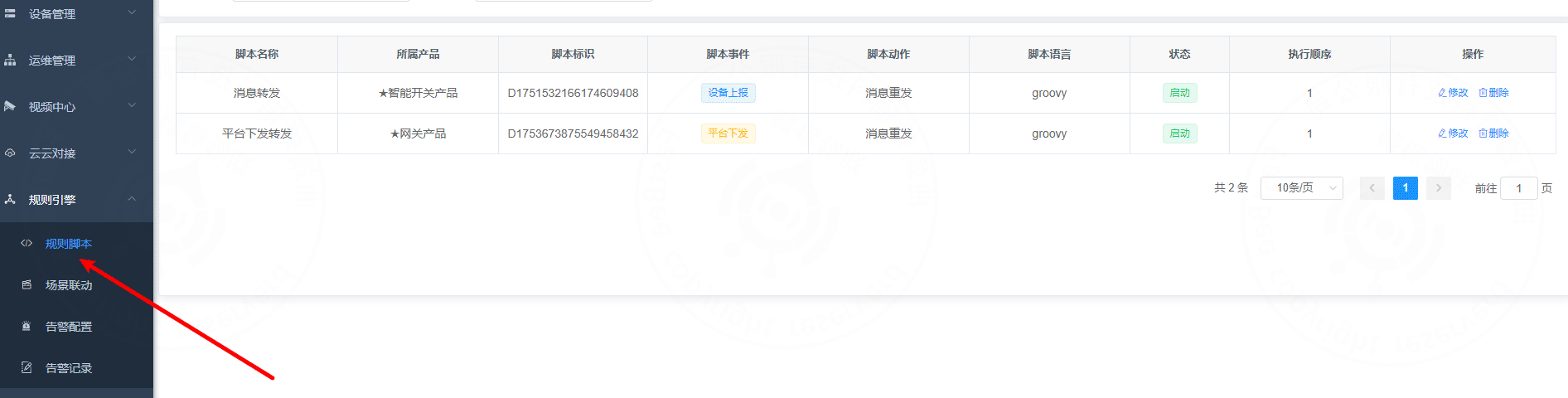

}3. 前端配置頁面如下:
5.平臺使用腳本的示例，用法
設備上報：設備上報是指設備端上報數據到云端，設備端定義的數據或者topic都可能跟系統有差別，通過消息轉發可以調整主題名稱和消息內容，適配到設備的主題和內容。我們看看當前平臺調用設備上報執行腳本的地方：
- 使用emqx作為MQTT服務器時, 在MQTT客戶端橋接消息的回調方法類(MqttService)中調用
/**
* 消息回調方法
* @param topic 主題
* @param mqttMessage 消息體
*/
public void subscribeCallback(String topic, MqttMessage mqttMessage) {
String message = new String(mqttMessage.getPayload());
//..此處省略代碼../
//這里默認設備編號長度超過9位
String[] split = topic.split("/");
String clientId = Arrays.stream(split).filter(imei -> imei.length() > 9).findFirst().get();
// 規則引擎腳本處理,完成后返回結果
MsgContext context = ruleProcess.processRuleScript(clientId,1, topic, message);
if (!Objects.isNull(context)){
topic = context.getTopic();
message = context.getPayload();
}- 使用netty-MQTT作為MQTT服務器時，在類MqttPublish中sendToMQ調用
/**
* 消息推送
* @param message 推送消息
*/
@SneakyThrows
public void sendToMQ(MqttPublishMessage message,String clientId) {
/*獲取topic*/
String topicName = message.variableHeader().topicName();
byte[] source = ByteBufUtil.getBytes(message.content());
//..此處省略代碼../
// 規則引擎腳本處理,完成后返回結果
MsgContext context = ruleProcess.processRuleScript(clientId,1, topicName, new String(source));
if (!Objects.isNull(context)){
reportBo.setTopicName(context.getTopic());
reportBo.setData(context.getPayload().getBytes(StandardCharsets.UTF_8));
}
//..此處省略代碼../
}
