Mobile Device Pairing

fastbeeAbout 4 min

移動端支持多種配網模式。只需要通過簡單參數的傳入，即可實現在移動端中嵌入配網的功能，簡單又方便。

一、配網方式

截止目前，移動端能夠支持 Wifi 熱點配網（AP 配網）、掃碼配網、藍牙配網、關聯設備配網。

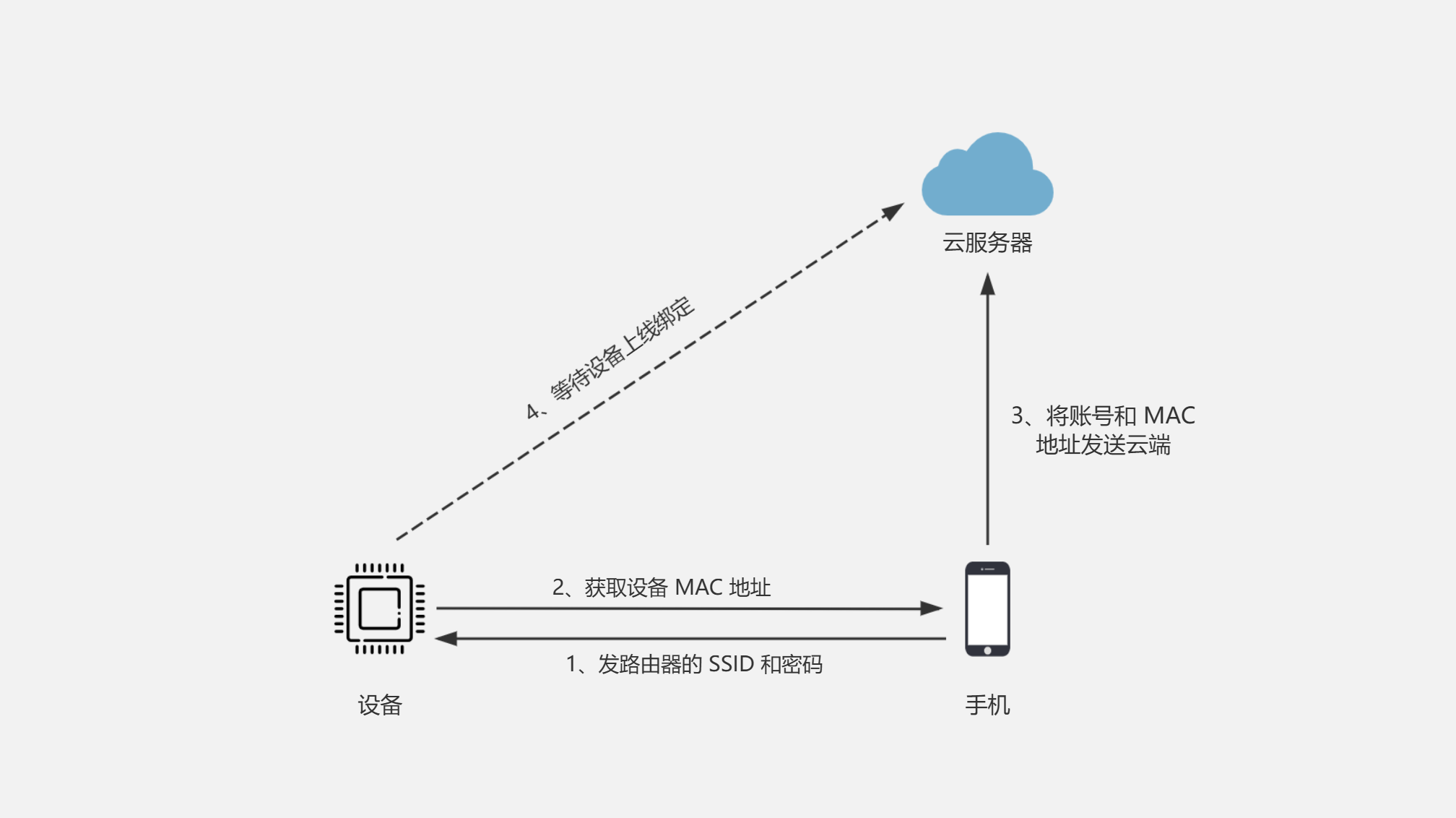

Wi-Fi 熱點配網也稱 AP 配網。其工作原理在于，設備處于熱點模式下，手機通過連接設備的熱點，使得手機和設備處于同一局域網中，手機把令牌、路由器的 SSID 和密碼等信息加密后發給設備，同時從設備那邊拿到 MAC 地址，然后發送到云端綁定。

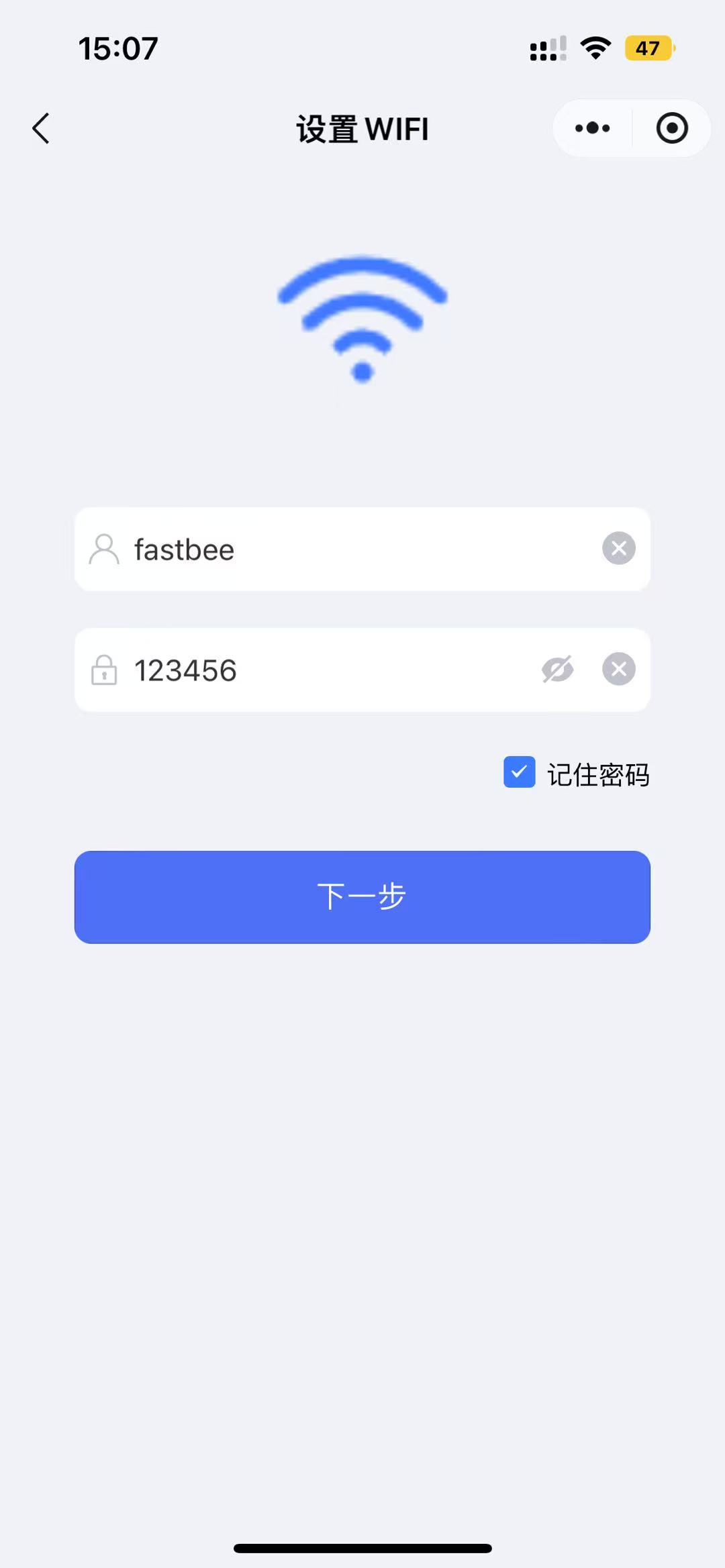

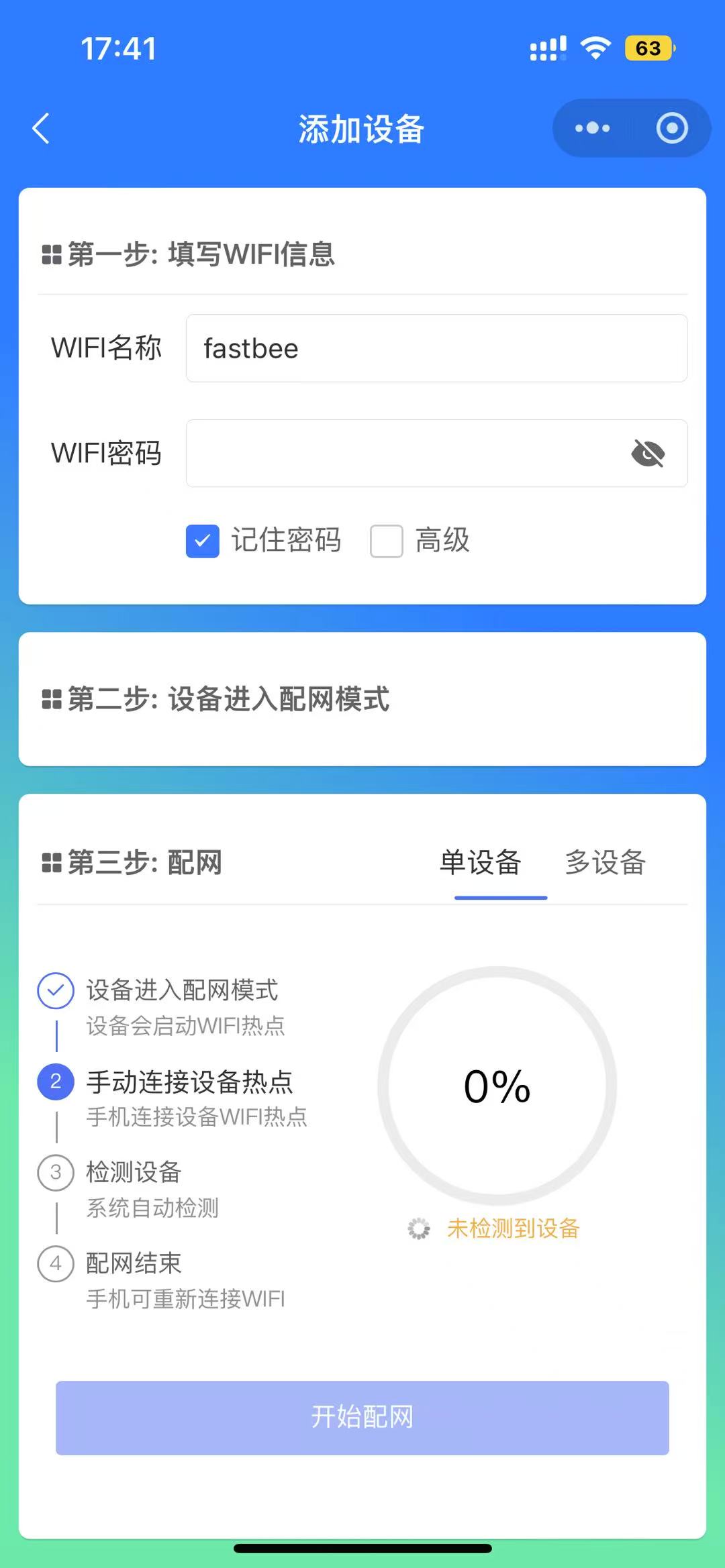

1. 在 SDK 初始化時填寫設備端接入的 WIFI 名稱和密碼，設備進入配網模式，選擇"fastbee-device"打頭的設備熱點。

Tips

本示例僅供參考，開發者需理解其實現邏輯。本示例代碼適配的是 WeMOS D1 R1（8266WIFI 模塊）設備，不同芯片相關的操作可能都存在差異。完整流程可參考快速上手-入門參考。

String randomName="wumei-device"+(String)random(1000);
const char *ap_ssid =randomName.c_str();
const char *ap_password = ""; //開放式網絡

char sta_ssid[32] = {0};
char sta_password[64] = {0};
char sta_user_id[32] = {0};

IPAddress local_IP(192, 168, 4, 1);
IPAddress gateway(192, 168, 4, 1);
IPAddress subnet(255, 255, 255, 0);

void initApConfig();

/**
 * AP模式
 */
void initApConfig()
{
  WiFi.mode(WIFI_AP_STA);
  WiFi.softAPConfig(local_IP, gateway, subnet);
  WiFi.softAP(ap_ssid, ap_password);
  printMsg("已啟動AP配網，IP地址：" + WiFi.softAPIP().toString()+"， 熱點名稱："+(String)ap_ssid);
}

{

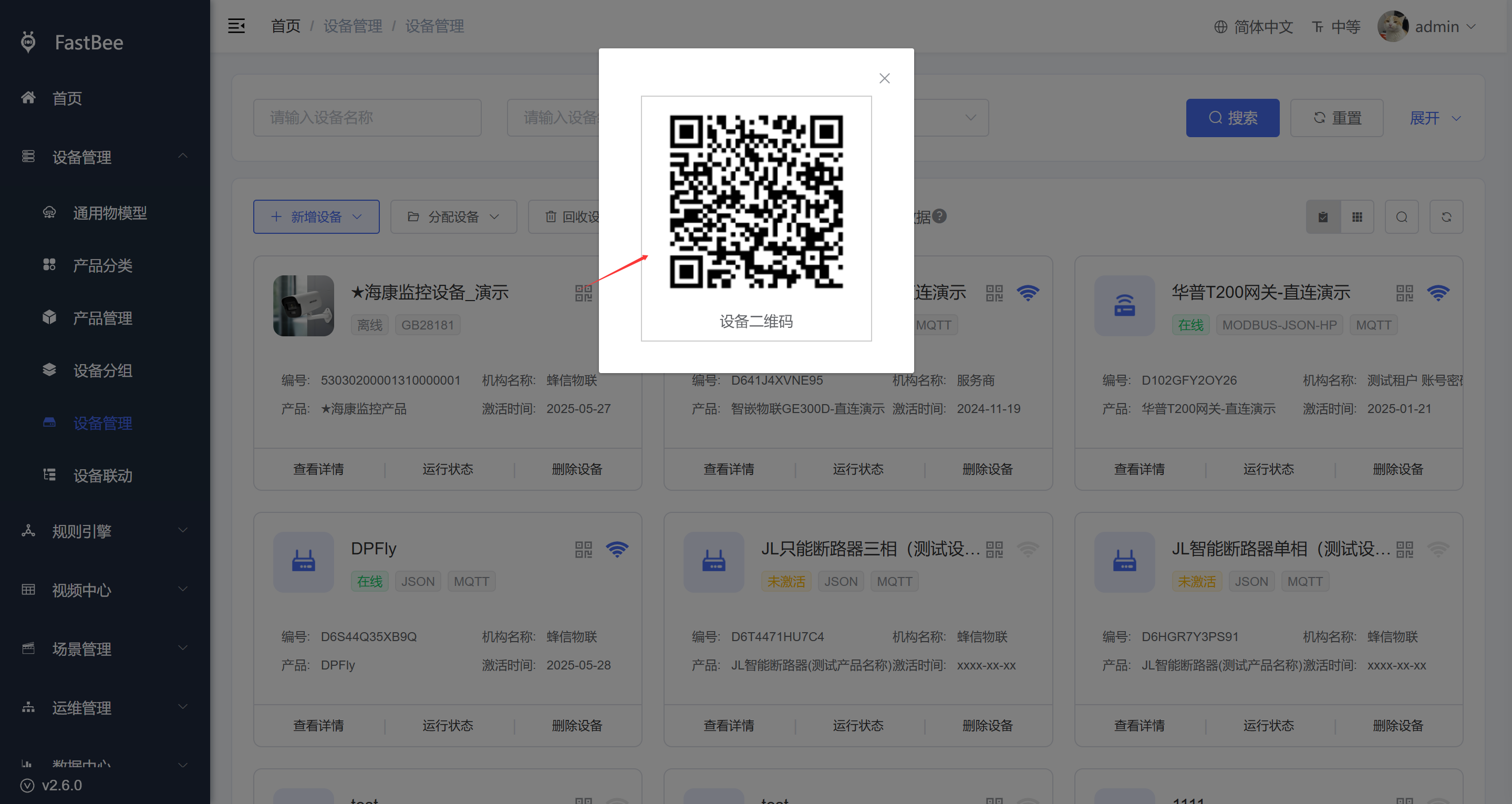

    "type":1,  // 掃碼關聯設備
    "deviceNumber":"53030200001310000001",  // 設備編號
    "productId":147,  // 產品ID
    "productName":"★?？当O(jiān)控產品"  // 產品名稱
}

四、藍牙配網

1. 設備廣播 BLE 信號

設備上電后，進入 BLE 廣播模式，開始發送廣播包（Advertising Packet），讓手機 App 能夠發現它。
廣播包通常包含以下信息：
1. 設備名稱（Device Name）（如 BLE_Device_XXXX）
2. 設備 UUID（用于唯一標識設備）（MAC 地址 / SN 號）
3. 設備類型（如智能窗簾電機、Hub）
4. 信號強度（RSSI）
5. 其他廠商自定義字段（可選，比如是否已經配網）

2. App 發現設備并建立連接

APP 打開 BLE 掃描，查找匹配設備

匹配設備，確認設備身份（根據 MAC / SN 號匹配）
選擇設備，App 發送連接請求，進入已連接狀態
其他

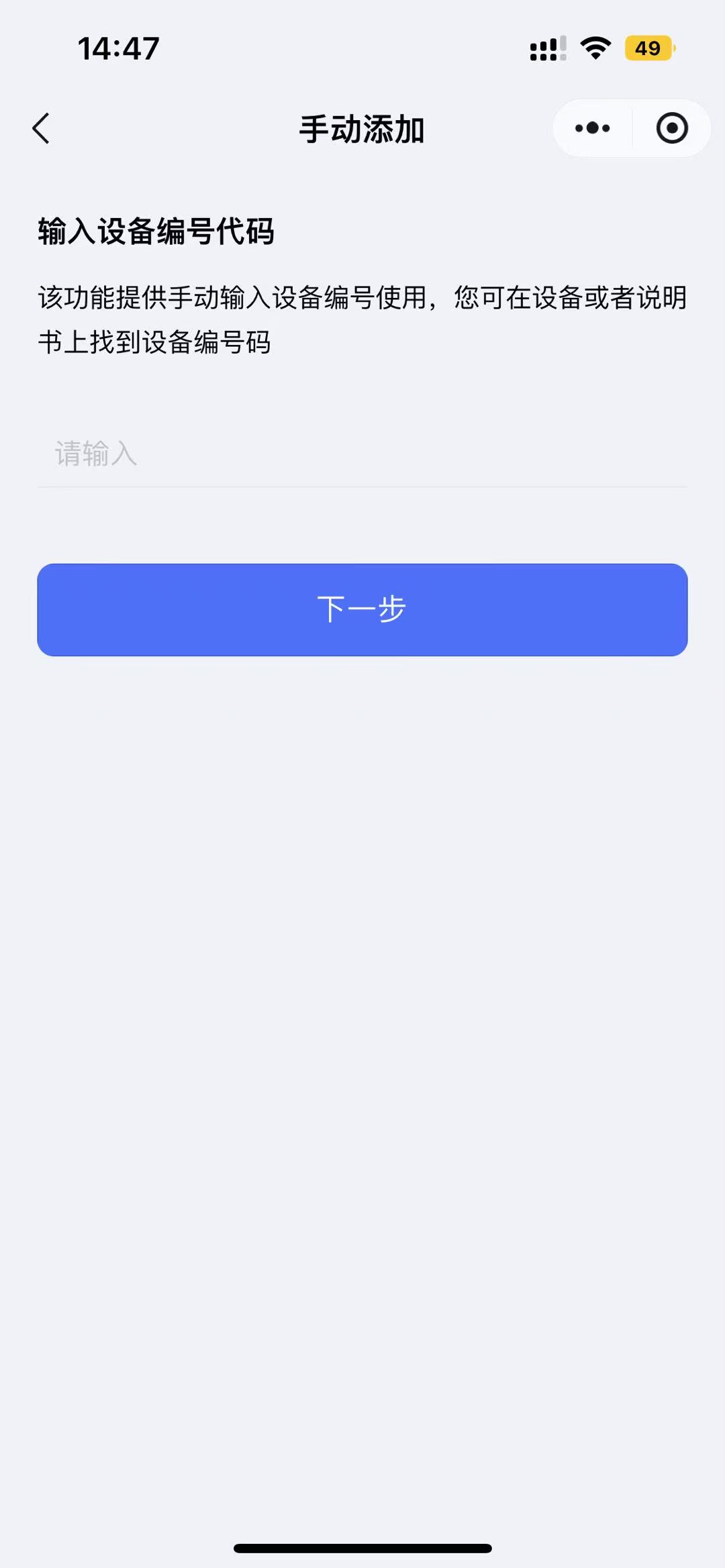

a. 如果無法獲取到廣播可以選擇“手動添加”或者“掃一掃”來進行設備連接
Tips
手動添加需要輸入藍牙設備 ID，設備 ID 在 Android 和 IOS 環境下不一樣。
b. 掃描添加可以自己定義二維碼格式，目前代碼中的解析格式為
```
{
    name: "FBDevice",
    deviceId: 'EC3D43A0-4D81-03A3-71FE-DE03D818694A'
}
```

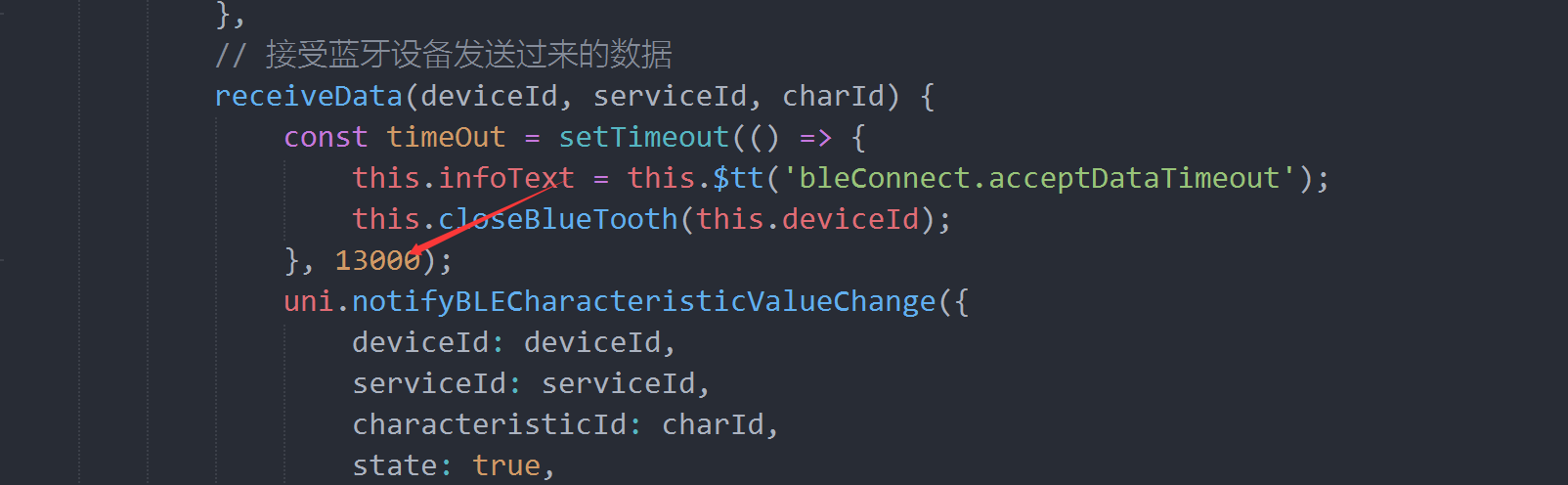

若需要展示其他屬性，需要在移動端代碼中進行相對于的修改
