一、創建產品

首選需要?jiǎng)?chuàng)建網關與子設備產品，建立子設備與網關的拓?fù)潢P(guān)系：參考 網關與子設備 文檔

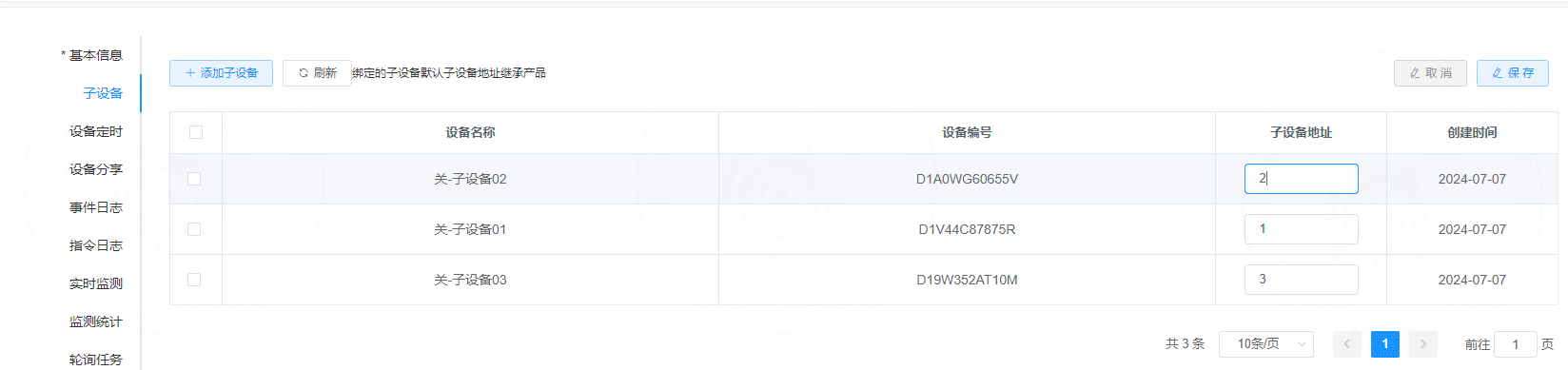

至此，網關與子設備綁定的拓?fù)潢P(guān)系如下：

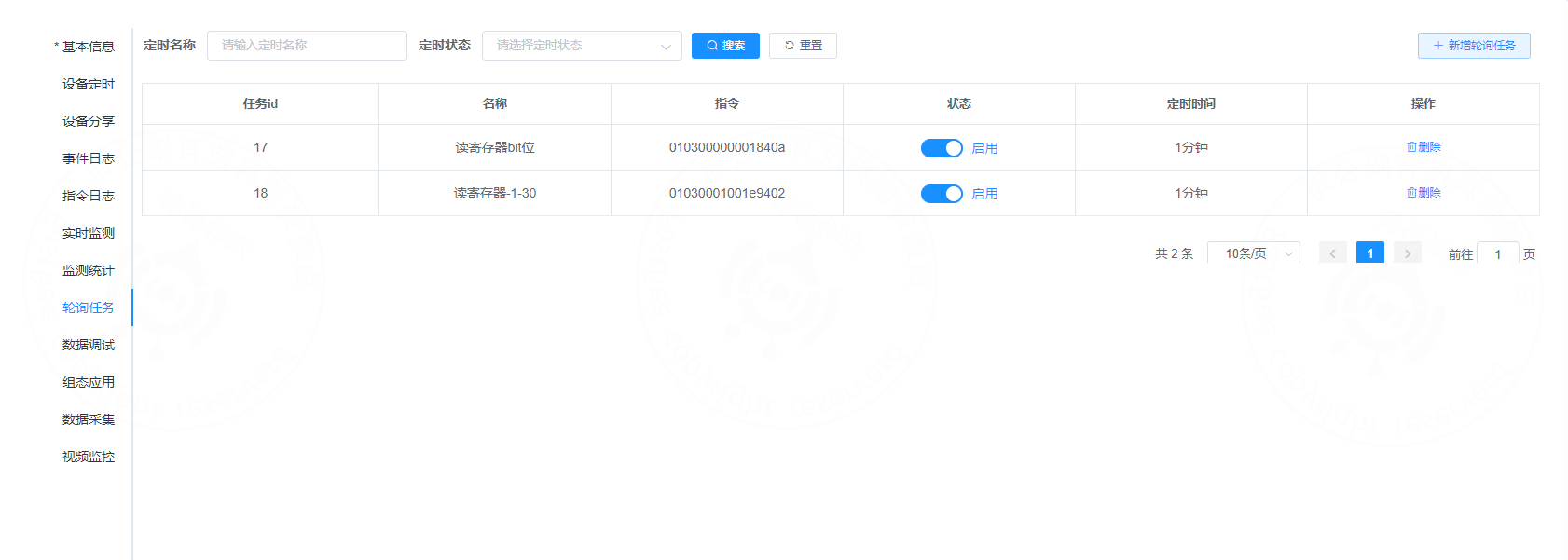

下面為子設備創建輪訓任務：

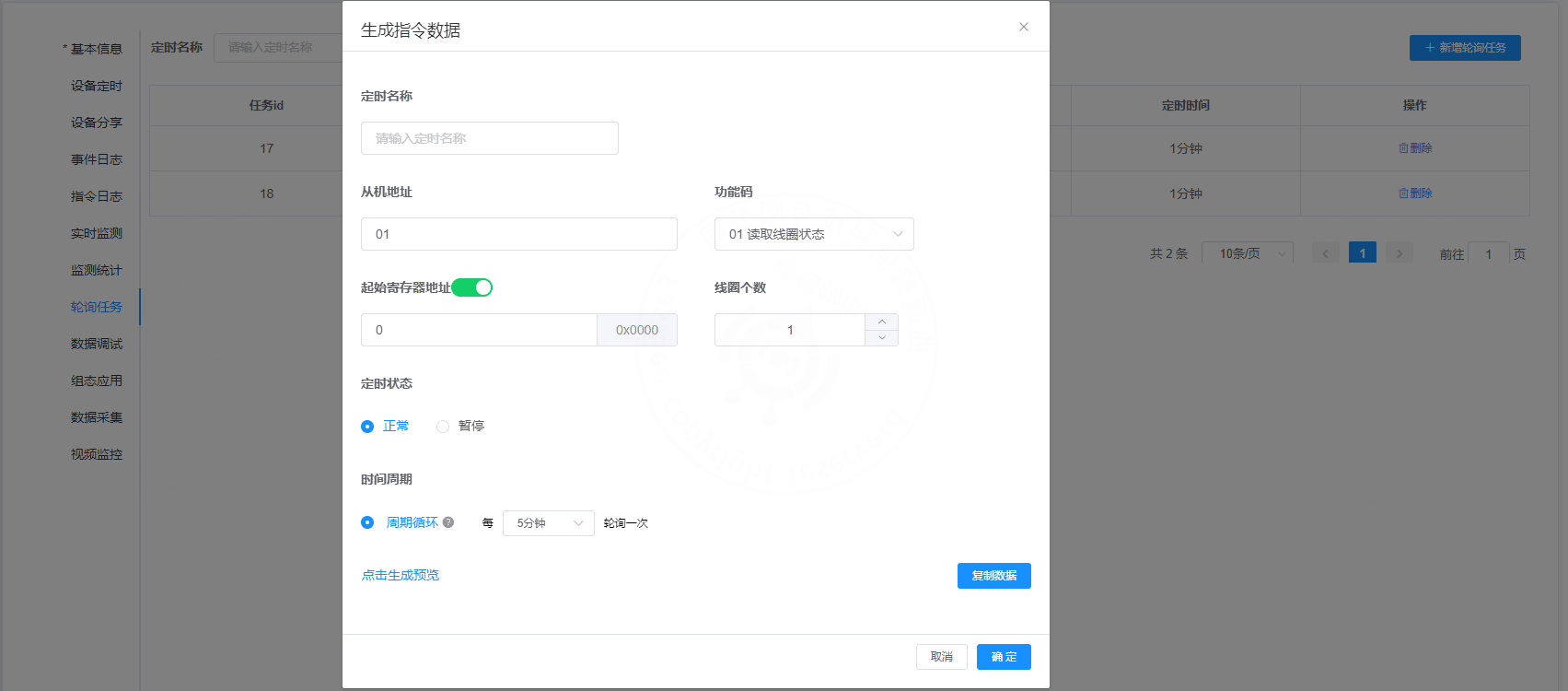

這里用子設備01距離創建任務：

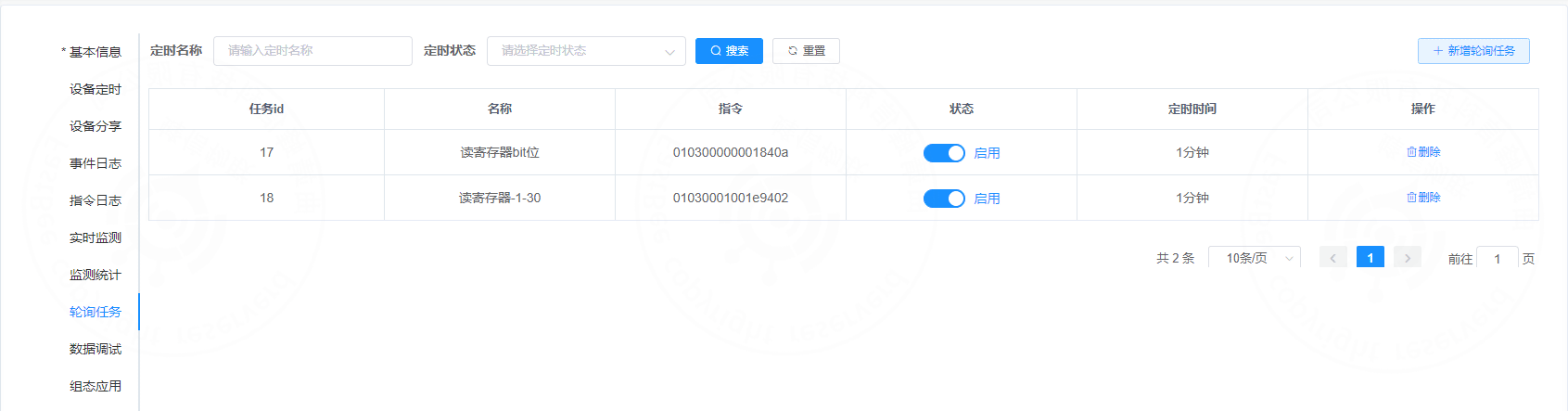

至此，modbus子設備的輪訓任務創建完成，當網關設備上線后，會自動下發輪詢指令。

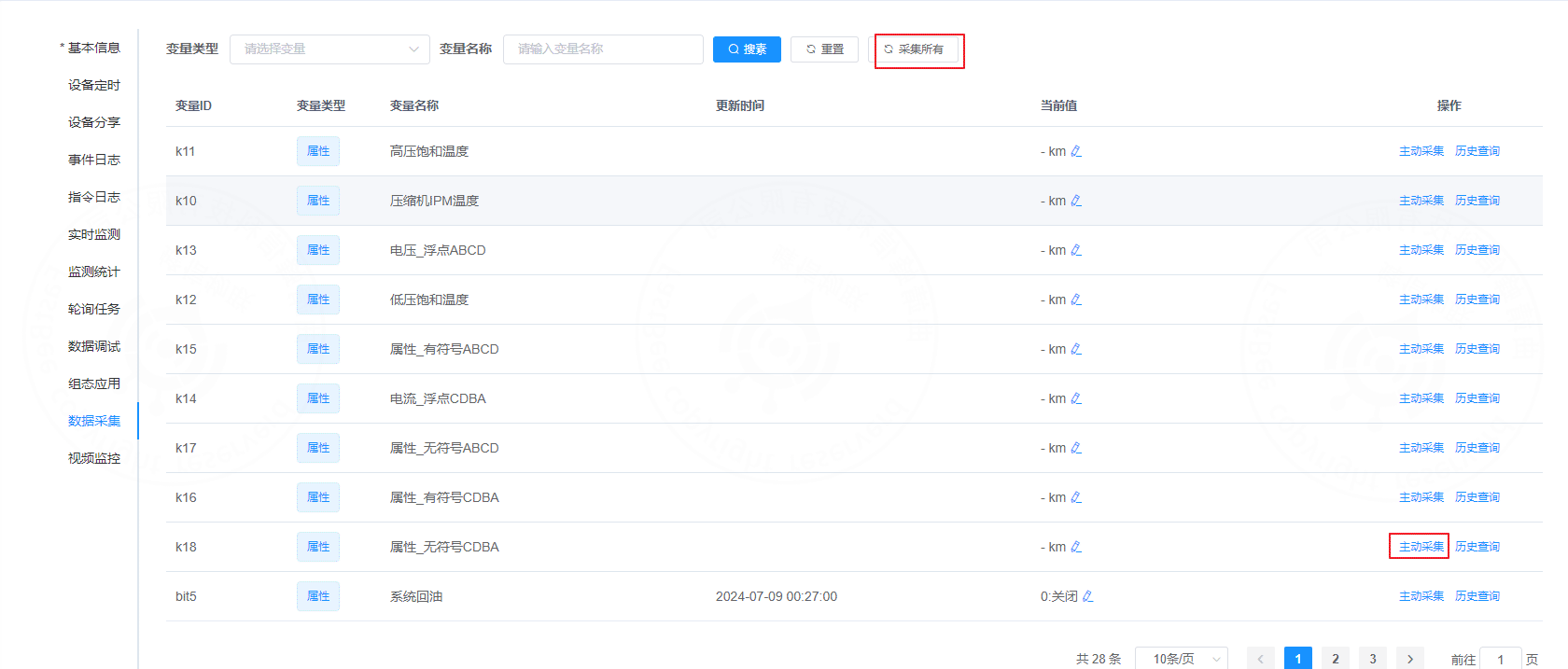

主動采集：立即下發讀指令讀取當前物模型對應寄存器的值

采集所有：下發所有輪訓指令，讀取所有寄存器點位的值

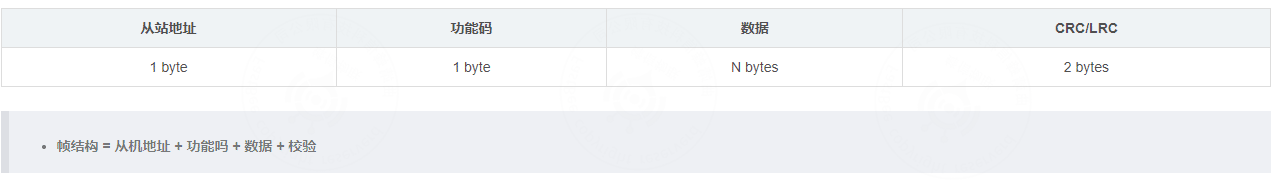

個報文就是一幀數據，一個數據幀就一個報文：指的是一串完整的指令數據，本質就是一串?dāng)?shù)據。

從機地址: 每個從機都有唯一地址，占用一個字節,范圍0-255,其中有效范圍是1-247,其中255是廣播地址(廣播就是對所有從機發送應答)
功能碼: 占用一個字節,功能碼的意義就是,知道這個指令是干啥的,比如你可以查詢從機的數據,也可以修改從機的數據,所以不同功能碼對應不同功能.
數據: 根據功能碼不同,有不同功能，比方說功能碼是查詢從機的數據，這里就是查詢數據的地址和查詢字節數等。

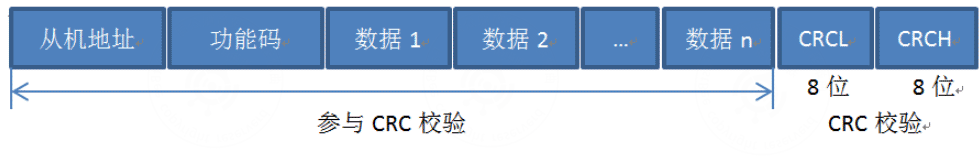

校驗: 在數據傳輸過程中可能數據會發生錯誤，CRC檢驗檢測接收的數據是否正確

Modbus規定了多個功能，那么為了方便的使用這些功能，我們給每個功能都設定一個功能碼，也就是指代碼。如下：

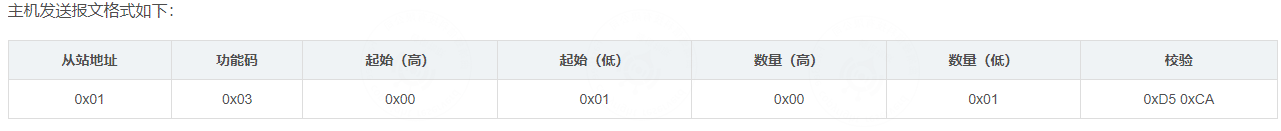

0x01：從機的地址 0x03：查詢功能，讀取從機寄存器的數據 0x00 0x01：代表讀取的起始寄存器地址.說明從0x0001開始讀取. 0x00 0x01：查詢的寄存器數量為0x0001個 Modbus把數據存放在寄存器中,通過查詢寄存器來得到不同變量的值,一個寄存器地址對應2字節數據; 寄存器地址對應著從機實際的存儲地址 0xD5 0xCA：循環冗余校驗 CRC
從機回復報文格式如下： | 從站地址 | 功能碼 | 字節計數 | 字節1 |字節2 | 校驗 | | 0x01 | 0x03| 0x02| 0x01 | 0x00| 0x17| 0xF8 0x4A |
0x01：從機的地址 0x03：查詢功能，讀取從機寄存器的數據 0x02：返回字節數為2個 一個寄存器2個字節 0x00 0x17：寄存器的值是0017 0xF8 0x4A：循環冗余校驗 CRC

x01：從機的地址 0x06：修改功能，修改從機寄存器的數據 0x00 0x01：代表修改的起始寄存器地址.說明修改0x0000-0x0001的存儲內容 0x00 0x17：要修改的數據值為0017 0x98 0x04：循環冗余校驗 CRC
從機回復報文一樣

0106000100179804

0x01	06	00 01	00 17	98 04
從機地址	功能號	數據地址	數據	CRC校驗

0103020017F84A

0x01	03	00 01	00 01	D5 CA
從機地址	功能號	數據地址	讀取數據個數	CRC校驗

讀40005、40006兩個寄存器，假設從機地址為1

下行報文：01 03 00 04 00 02 85 ca


從機地址	功能碼	寄存器起始地址	讀取寄存器個數	CRC校驗
01	03	00 04	00 02	85 ca

上行報文：01 03 04 00 00 00 00 21 33


從機地址	功能碼	返回字節個數	寄存器40005數據	寄存器40006數據	CRC校驗
01	03	04	00 00	00 00	21 33
