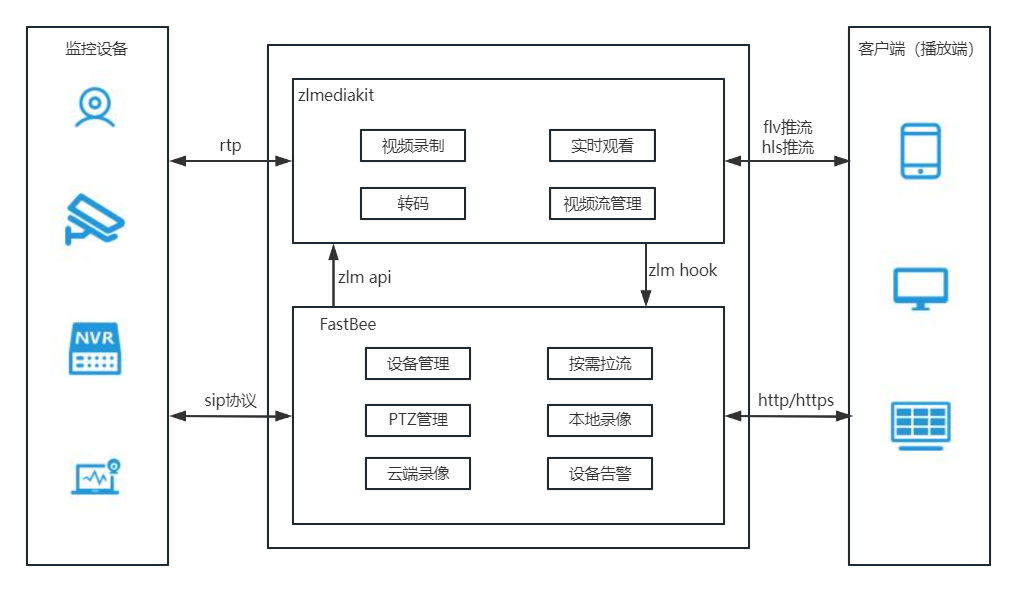

一、監控平臺整體架構
二、視頻部署步驟
2.1 服務器開放端口
- 5061:5061 //sip tcp端口號
- 5061:5061/udp //sip udp端口號
- 8082 //流媒體服務器api http接口
- 8443 //流媒體服務器api https接口
- 554:554 //rtsp推流接口
- 1935:1935 //rtmp推流接口
- 8000:8000 //rtc接口
- 30000-30500:30000-30500 //rtp tcp推流端口
- 30000-30500:30000-30500/udp //rtp udp推流端口
注意?。?！務必到服務器安全組開放對應端口，否則設備上線，點播和直播等功能無法使用。
2.2 修改sip配置和record配置，并編譯jar包
- 配置文件在fastbee-admin/src/main/resources/application-prod.yml
# sip 配置 默認情況下是關閉sip服務的，需要時開啟該服務
sip:
enabled: true
## 注意?。?！docker部署保持默認即可，window測試環境填本地網卡內網IP
ip: 177.7.0.13
port: 5061
domain: 3402000000
id: 34020000002000000001
password: 12345678- record配置文件在fastbee-record/src/main/resources/application-prod.yml
# [可選] 監聽的HTTP端口, 網頁和接口調用都是這個端口
# 您需要使用實際的證書名稱替換domain_name.jks
# 證書獲取參考文檔：https://help.aliyun.com/zh/ssl-certificate/user-guide/enable-https-on-spring-boot
server:
port: 18081
servlet:
context-path: / # 應用的訪問路徑
# HTTPS配置， 默認不開啟
ssl:
# 是否開啟HTTPS訪問 默認關閉
enabled: false
# enabled: true
# 證書文件路徑，您需要使用實際的證書名稱替換domain_name.jks。
key-store: classpath:fastbee.online.jks
# 證書密碼 修改為對應密碼
key-store-password: fastbee
# 證書類型， 默認為jks，根據實際修改
key-store-type: JKS2.3 將jar包，https證書復制到docker部署目錄，然后啟動
- zlmediakit鏡像地址
- default.pem證書獲取流程參考：開啟https相關功能
- docker/data 下有docker-compose.yml文件，可以一鍵跑環境，免去修改配置的麻煩
- 參考文檔：Docker部署
2.4 物聯網平臺側設置
1.新增監控產品
- 新增產品
- 選擇設備類型
2.新增之后，可修改SIP配置（SIP配置讀取的是Java中application-prod.yml的配置）
- 點擊SIP配置，修改SIP配置（可保持默認）
3.新建流媒體服務器配置--視頻中心--視頻配置
- 服務器IP：修改流媒體服務器IP為部署服務器公網IP，默認為http播放協議，
- 服務器秘鑰：http api鑒權秘鑰，需與zlmedia/conf/config.ini中api->secret
- 服務器域名：用https播放協議，需修改zlmedia/conf/default.pem證書，同時修改服務器域名
- HOOK URL：修改HOOK URL為java服務api接口，默認為：java:8080,可根據自己的部署情況修改
4.新建設備，生成設備ID和通道ID
- 攝像頭：設備類型為"IPC"，通道類型為"IPC"
- 錄像機：設備類型為"錄像機"，通道類型為"錄像機"
- NVR+IPC：設備類型為"NVR"，通道類型為"IPC"
- DVR+IPC：設備類型為"DVR"，通道類型為"IPC"
5.將相關信息填入設備
將產品中SIP配置和生成的id填入設備
- 服務器ID = SIP服務器ID（海康） = SIP服務器編號（大華）
- 服務器域 = SIP服務器域（?？担?= SIP域（大華）
- 部署服務器公網IP = SIP服務器地址（?？担?= SIP服務器IP（大華）
- 服務器端口 = SIP服務器端口（海康） = SIP服務器端口（大華）
- 認證密碼 = 密碼（?？担?= 注冊密碼（大華）
- 設備ID = SIP用戶名（?？担?= SIP用戶認證ID（海康） = 設備編號（大華）
- 通道ID = 視頻通道編號ID（?？担?= 通道編號（大華）
三、非Docker部署，服務拆分部署
- 保證服務器對應服務的端口開放
- java sip配置根據本地接口環境，添加對應網卡接口ip
- zlmediakit conf/config.ini的hook api 添加java api回調地址
- 設備管理-> 視頻配置-> 修改 zlmediakit 服務器IP 服務器域名 流媒體密鑰等信息
四、window環境下搭建調試監控設備環境
1.使用docker腳本部署zlmediakit

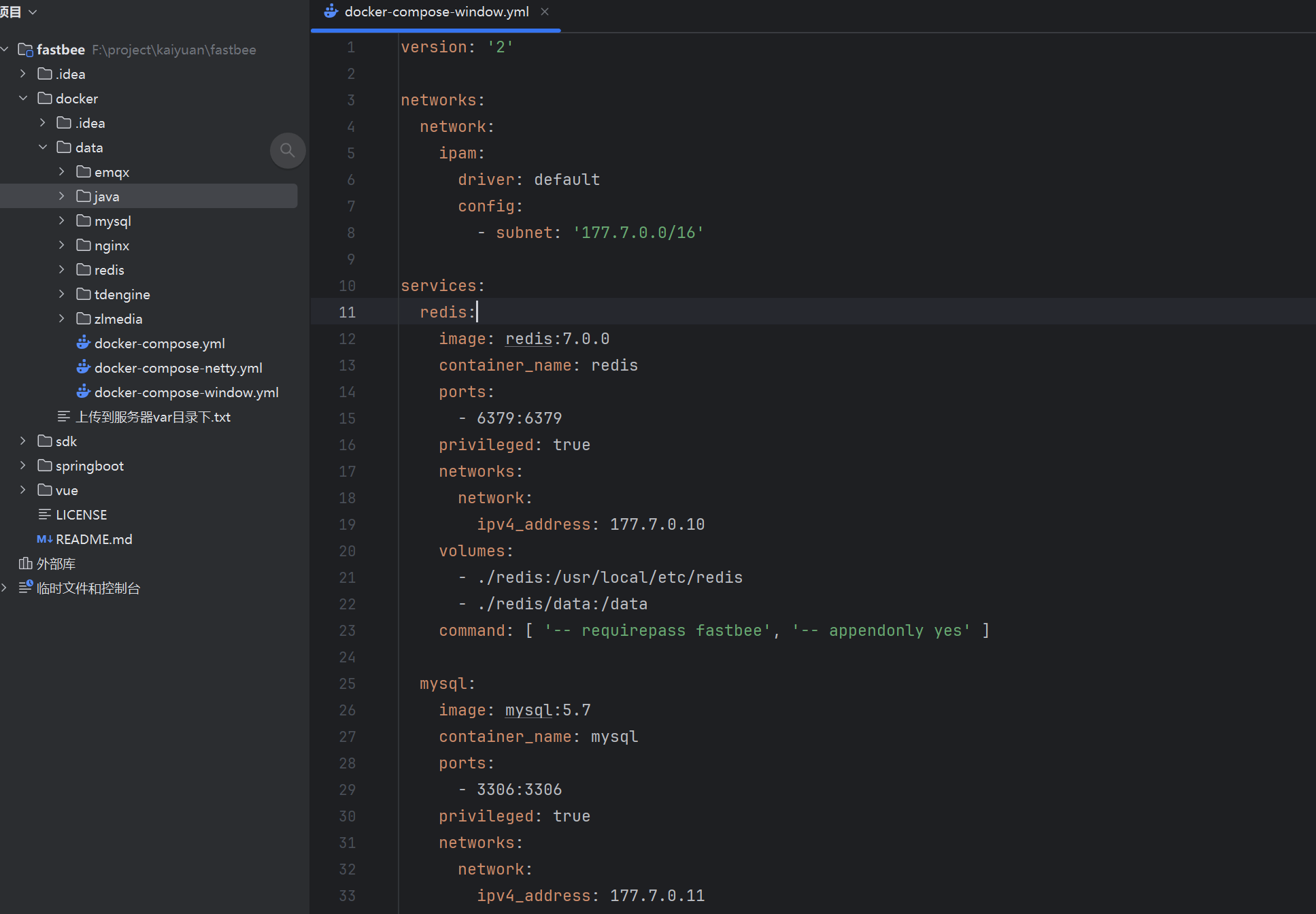

使用docker目錄下腳本啟動zlmediakit
進入docker/data目錄下，輸入: docker-compose -f docker-compose-window.yml up -d
2.修改sip配置
查看網卡ip

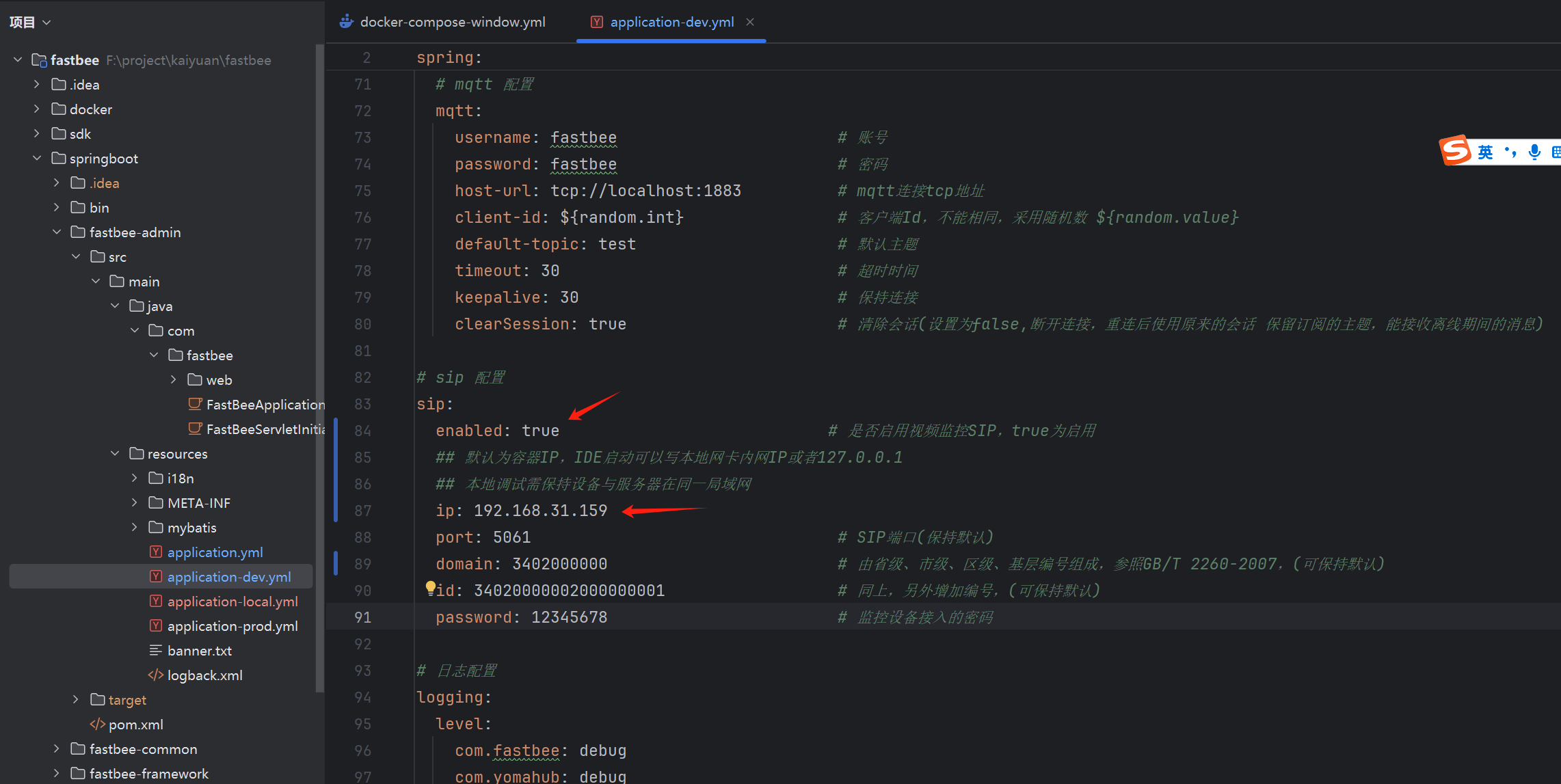

修改java配置中的sip配置
啟動后端和前端項目

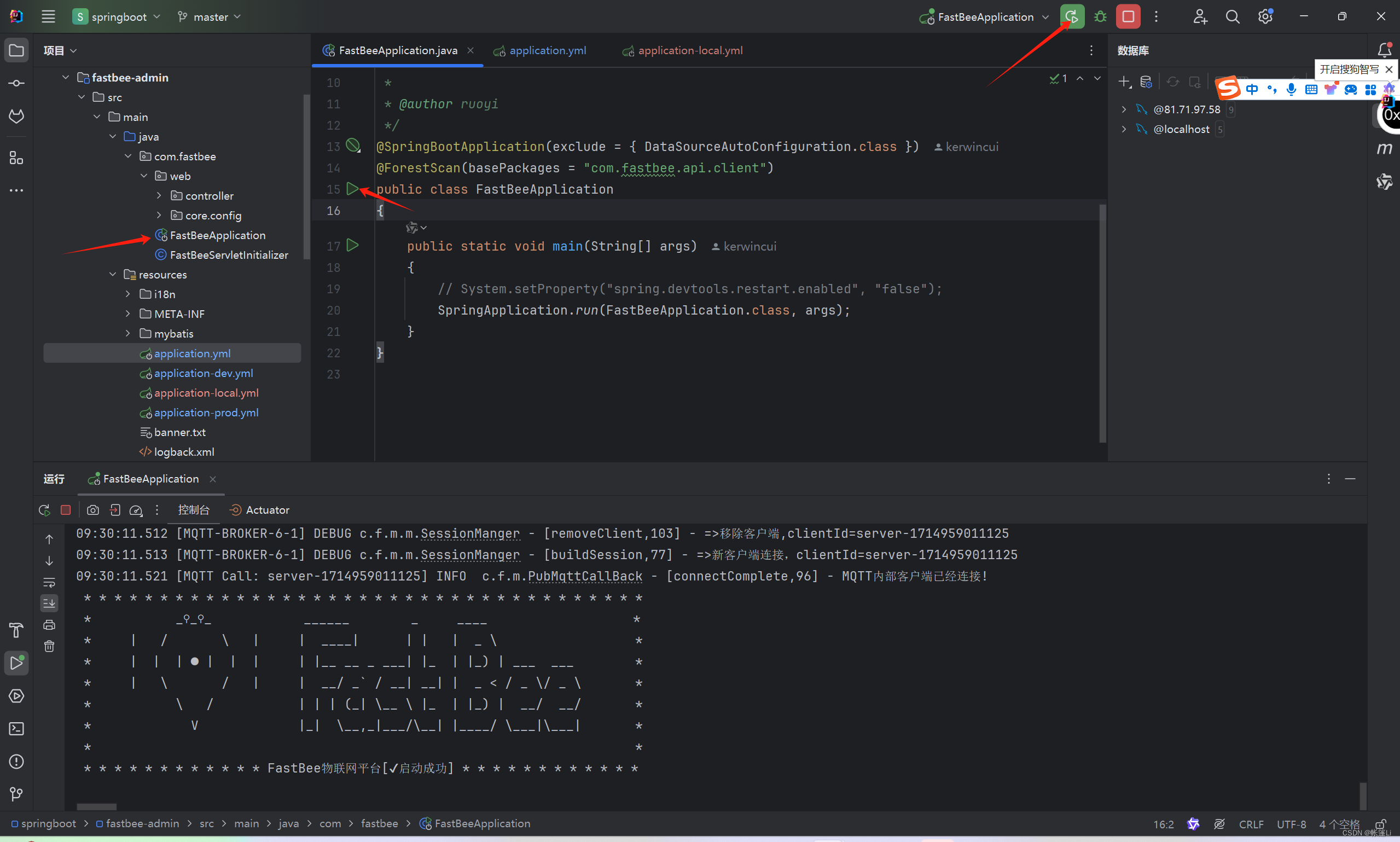

后端 啟動FastBeeApplication應用

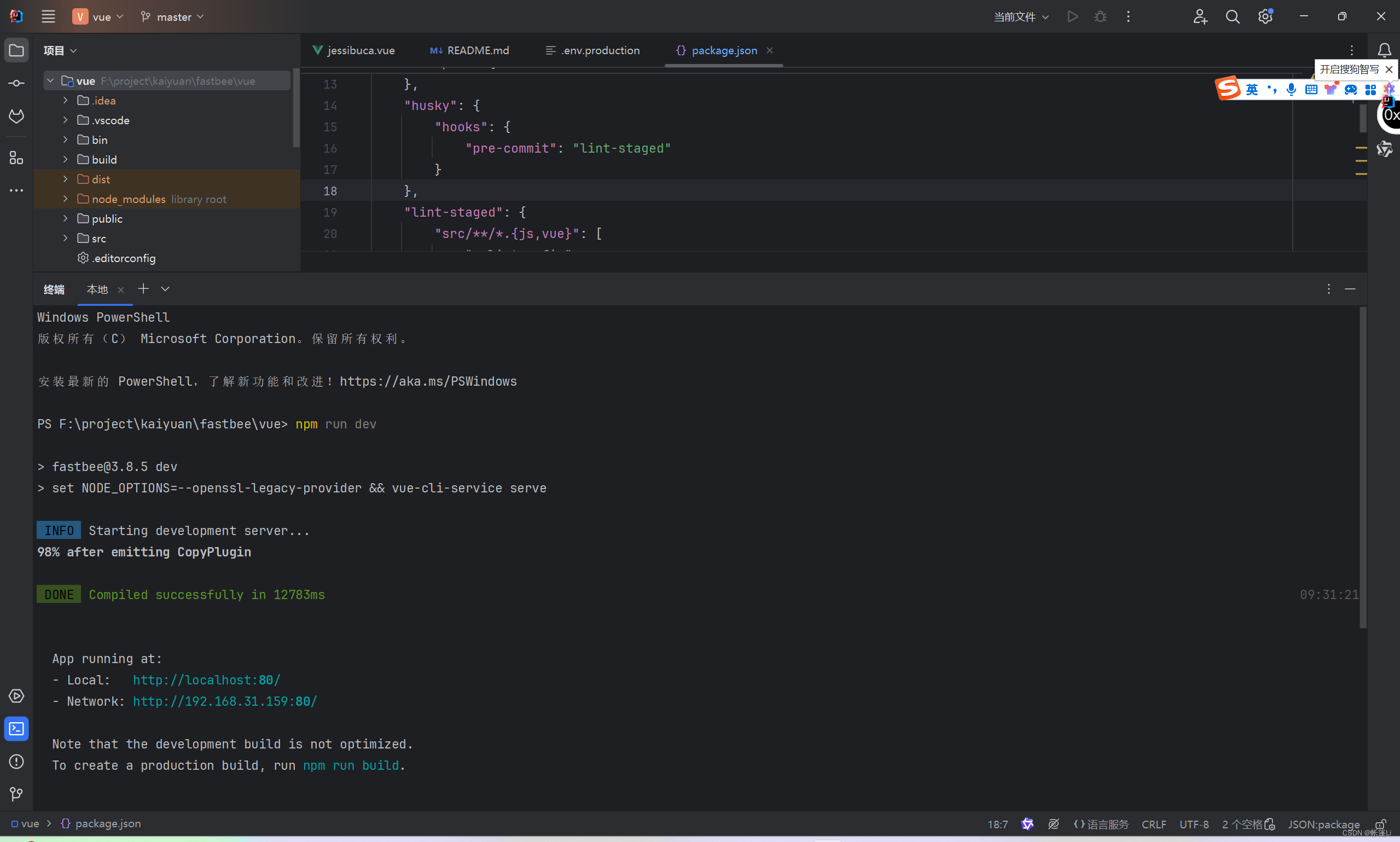

前端 輸入 npm run dev啟動項目
3.在fastbee平臺新增流媒體服務器

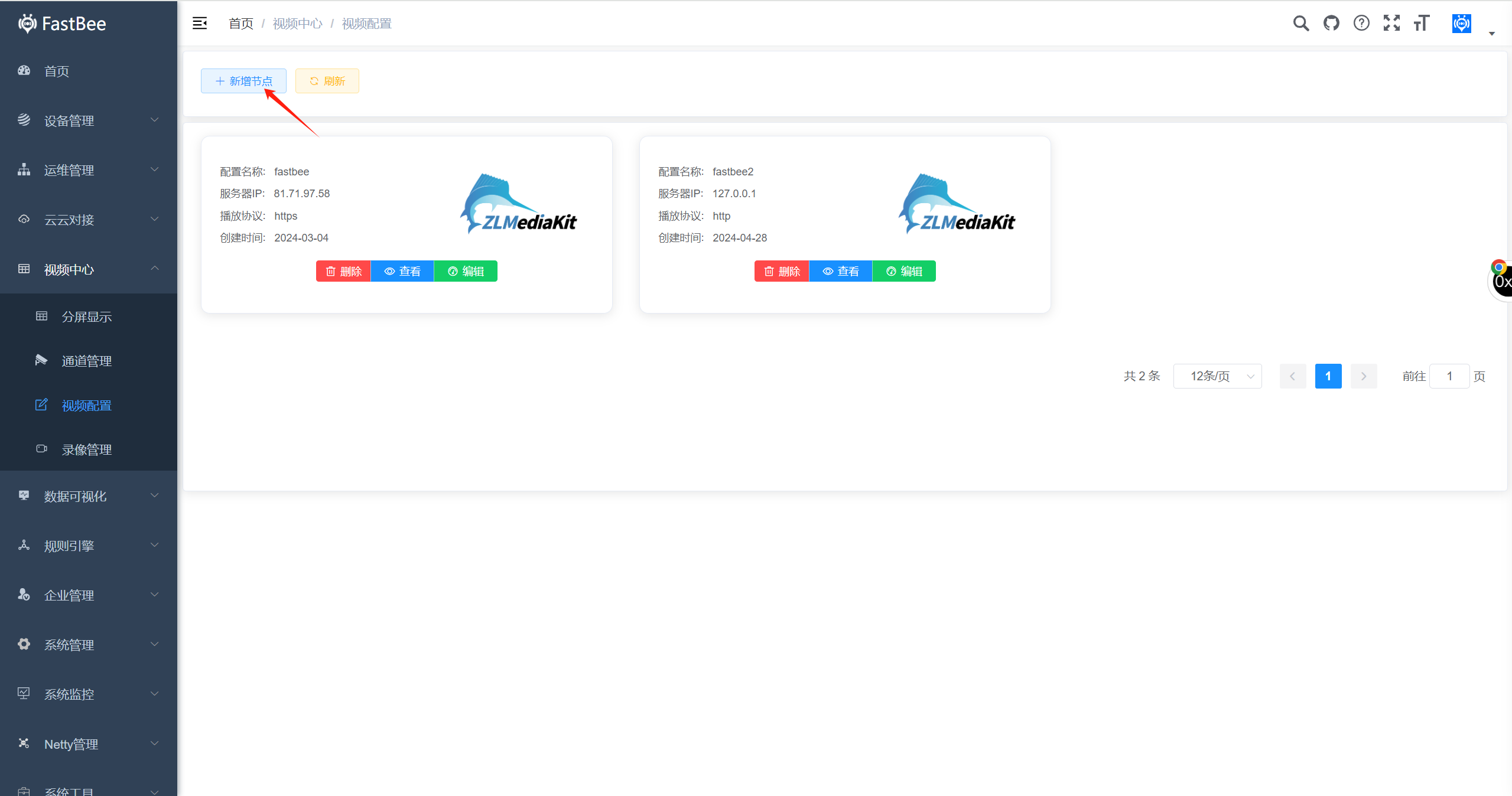

新增服務器
添加局域網ip為192.168.31.159的服務器
修改HookUrl為：host.docker.internal:8080
五、監控設備的國標GB28181協議直播流程
1.fastbee平臺監控設備交互流程
(1).流程描述如下
a) fastbee平臺調用zlmediakit的接口 /index/api/openRtpServer，創建rtp服務器，并將rtp推流端口返回，填入Invite消息中的sdp信息
b) fastbee平臺(SIP服務器)向設備發送Invite消息，消息頭域中攜帶 Subject 字段，表明點播的視頻源ID、發送方媒體流序列號、媒體流接收者ID、接收端媒體流序列號等參數，SDP消息體中s字段為“Play”代表實時點播
c) 設備收到fastbee平臺(SIP服務器)的Invite請求后，先回復 100 Trying 響應，再回復 200 OK 響應,攜帶SDP消息體，消息體中描述了設備發送媒體流的IP、端口、媒體格式、SSRC字段等內容
d) fastbee平臺(SIP服務器)收到設備返回的 200 OK 響應后，向設備發送 ACK 請求，請求中不攜帶消息體，完成與設備的 Invite 會話建立過程。
e) 設備向zlmediakit創建的rtp服務器推流
f) zlmediakit通過onPublish hook api 通知fastbee平臺流已經發布和推流鑒權，fastbee平臺響應需要開啟拉流協議和流配置等信息。zlmediakit通過onStreamChanged hook api 通知fastbee平臺不同協議推流器流注冊狀態
g) 播放器根據設置的默認播放地址拉取flv直播流
h) zlmediakit通過onPlay hook api 通知fastbee平臺播放器開始播放和播放鑒權
(2)主要問題出現的步驟
· 步驟b,c,d中數據包沒有按照標準協議格式，導致直播會話建立出問題
· zlmediakit配置有問題，檢查api http/https端口（8082,8443）,rtp收流端口（udp 30000-30100），https證書等
· 設備和服務器連通性是否正常，設備的sip包->服務器java 5061，設備rtp推流->zlmediakit 30000-30100,不通將導致步驟e設備推流失敗
· hook api配置是否正確，java應用部署在容器中，hook api為：java:8080, java應用在idea中啟動，zlmediakit服務器在本機docker中啟動，hook api為：host.docker.internal:8080 配置不正確將導致步驟f，h中回調接口出問題

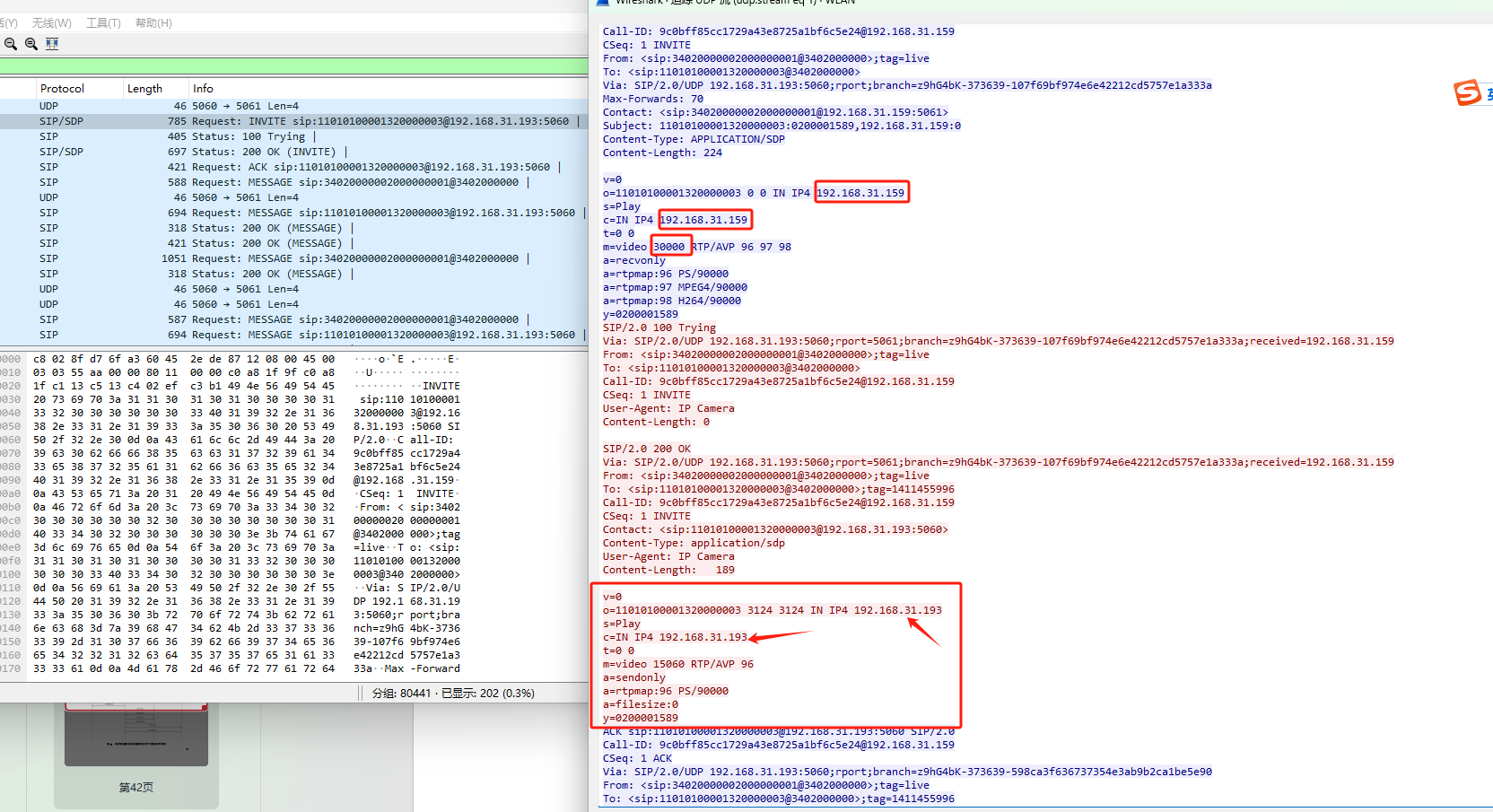

(3)抓包截圖

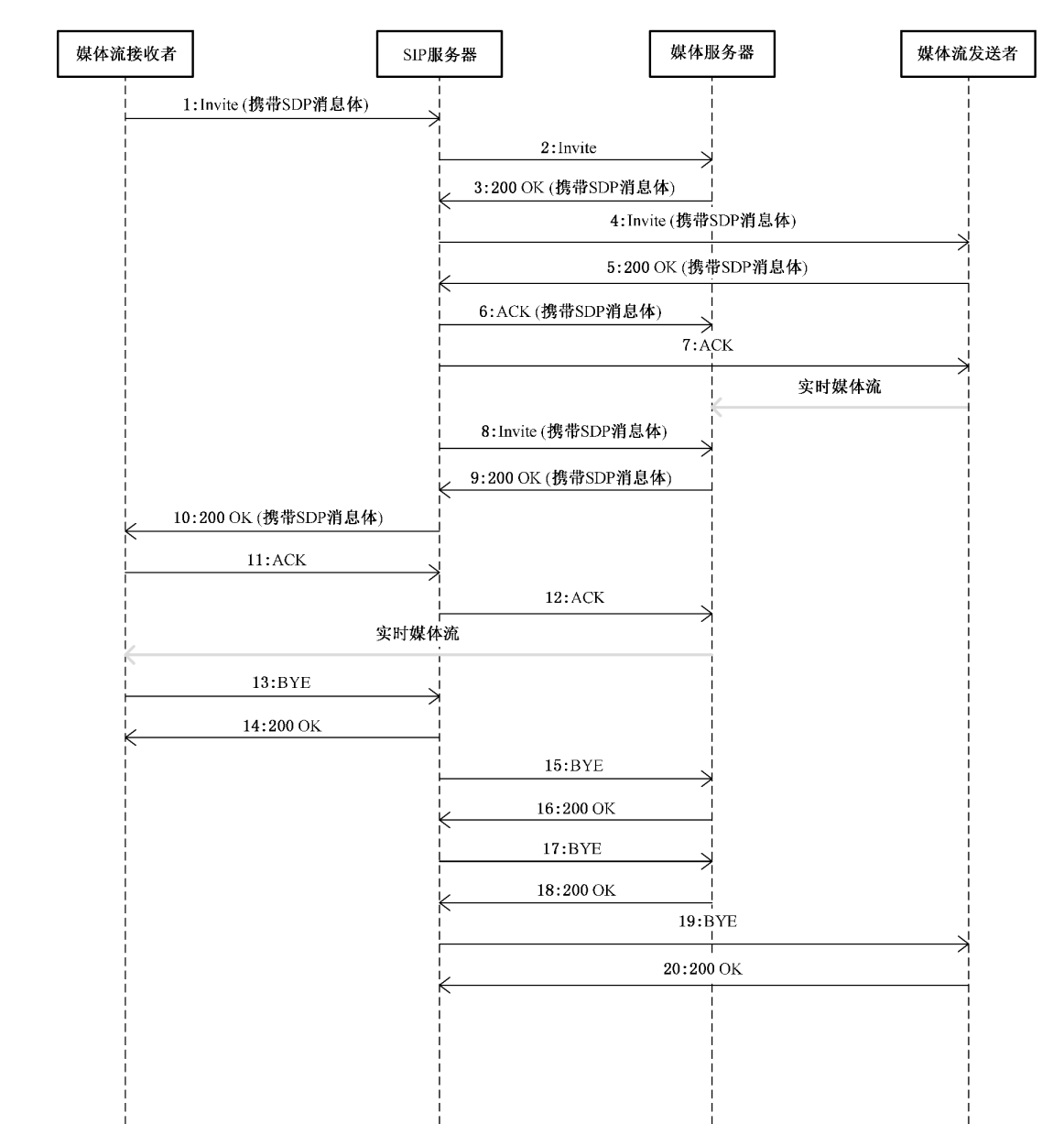

2.GB28181標準直播協議流程
(1)命令流程描述如下
a) 媒體流接收者向SIP服務器發送Invite消息,消息頭域中攜帶 Subject字段,表明點播的視頻源ID、發送方媒體流序列號、媒體流接收者ID、接收端媒體流序列號等參數,SDP消息體中s字段為“Play”代表實時點播。
b) SIP服務器收到Invite請求后,通過三方呼叫控制建立媒體服務器和媒體流發送者之間的媒體連接。向媒體服務器發送Invite消息,此消息不攜帶SDP消息體。
c) 媒體服務器收到SIP服務器的Invite請求后,回復200OK 響應,攜帶SDP消息體,消息體中描述了媒體服務器接收媒體流的IP、端口、媒體格式等內容。
d) SIP服務器收到媒體服務器返回的200OK 響應后,向媒體流發送者發送Invite請求,請求中攜帶消息3中媒體服務器回復的200OK 響應消息體,s字段為“Play”代表實時點播,增加y字段描述SSRC值,f字段描述媒體參數。
e) 媒體流發送者收到SIP服務器的Invite請求后,回復200OK 響應,攜帶SDP消息體,消息體中描述了媒體流發送者發送媒體流的IP、端口、媒體格式、SSRC字段等內容。
f) SIP服務器收到媒體流發送者返回的200OK 響應后,向媒體服務器發送 ACK 請求,請求中攜帶消息5中媒體流發送者回復的200 OK 響應消息體,完成與媒體服務器的Invite會話建立過程。
g) SIP服務器收到媒體流發送者返回的200OK 響應后,向媒體流發送者發送 ACK 請求,請求中不攜帶消息體,完成與媒體流發送者的Invite會話建立過程。
h) 完成三方呼叫控制后,SIP服務器通過B2BUA 代理方式建立媒體流接收者和媒體服務器之間的媒體連接。在消息1中增加SSRC值,轉發給媒體服務器。
i) 媒體服務器收到Invite請求,回復200OK 響應,攜帶SDP消息體,消息體中描述了媒體服務器發送媒體流的IP、端口、媒體格式、SSRC值等內容。
j) SIP服務器將消息9轉發給媒體流接收者。
k) 媒體流接收者收到200OK 響應后,回復 ACK 消息,完成與SIP服務器的Invite會話建立過程。
l) SIP服務器將消息11轉發給媒體服務器,完成與媒體服務器的Invite會話建立過程。
m) 媒體流接收者向SIP服務器發送 BYE消息,斷開消息1、10、11建立的同媒體流接收者的Invite會話。
n) SIP服務器收到 BYE消息后回復200OK 響應,會話斷開。
o) SIP服務器收到 BYE消息后向媒體服務器發送 BYE消息,斷開消息8、9、12建立的同媒體服務器的Invite會話。
p) 媒體服務器收到 BYE消息后回復200OK 響應,會話斷開。
q) SIP服務器向媒體服務器發送 BYE 消息,斷開消息2、3、6建立的同媒體服務器的Invite會話。
r) 媒體服務器收到 BYE消息后回復200OK 響應,會話斷開。
s) SIP 服務器向媒體流發送者發送 BYE 消息,斷開消息4、5、7建立的同媒體流發送者的Invite會話。
t) 媒體流發送者收到 BYE消息后回復200OK 響應,會話斷開。
3.播放器url示例
(1).http 和 https
http協議下，server為：http://ip:port 例如：http://192.168.1.66:8082
https協議下，server為：https://域名:port 例如: http://m.btsdy.com:8443
(2)flv協議
播放url格式：server/rtp/流ID.live.flv
示例：http://192.168.1.66:8082/rtp/gb_play_11010100001320000001_11010100001320000001.live.flv
http://m.btsdy.com:8443/rtp/gb_play_11010100001320000001_11010100001320000001.live.flv
(3)fmp4協議
播放url格式：server/rtp/流ID.live.mp4
示例：http://192.168.1.66:8082/rtp/gb_play_11010100001320000001_11010100001320000001.live.mp4
http://m.btsdy.com:8443/rtp/gb_play_11010100001320000001_11010100001320000001.live.mp4
(4)rtmp協議
播放url格式：rtmp://ip:port/rtp/流ID
示例：rtmp://192.168.1.66:1935/rtp/gb_play_11010100001320000001_11010100001320000001
(5)rtsp協議
播放url格式：rtsp://ip:port/rtp/流ID
示例：rtsp://192.168.1.66:554/rtp/gb_play_11010100001320000001_11010100001320000001
六、具體產品接入示例
1.?？到尤胧纠?配置路徑：配置-> 網絡-> 高級配置-> 平臺接入
2.大華接入示例： 配置路徑：配置-> 網絡配置-> 平臺接入
3.攝像頭流媒體格式建議為：視頻：h264 音頻：aac
