gateway and sub device

fastbeeAbout 4 min

Tips

在物聯網中，網關的作用是將那些本身不能直接連接云平臺的設備，通過網關的中轉，讓設備接入云平臺。網關起到的作用是數據轉發和協議轉換。

網關和云平臺的通信主要分為：

網關設備自身和云平臺的通信，例如：上報網關自身的設備狀態和屬性，接收云平臺對網關的控制指令等。
網關子設備和云平臺的通信，例如：網關連接的 Zigbee 溫濕度傳感器向云平臺上報溫濕度，以及網關連接的 RS485/Modbus 8路繼電器，接收云平臺下發的實時指令。這些子設備的通信都需要經過網關的轉發。

一. 名詞解析：

1.1產品下設備的類型。

直連設備：具有IP地址，可直接連接物聯網平臺，設備自帶網絡模組，例如：WiFi模組、4G模組等，可直接通過互聯網接入云平臺。
網關子設備：也可以叫做從機，不直接連接物聯網平臺，而是通過網關設備接入物聯網平臺的設備。
網關設備：可以掛載子設備的直連設備。網關具有子設備管理模塊，可以維持子設備的拓?fù)潢P(guān)系，將與子設備的拓?fù)潢P(guān)系同步到云端。
設備通訊方式：指設備連接物理層協議，例如：WiFI、2G/3G/4G/5G、BLE（低功耗藍牙）、Zigbee、LoRa、RS485、以太網等。
子設備編號：也可以叫子設備地址，子設備地址是子設備的身份標識，幫助云平臺和網關識別不同的子設備。因此，子設備地址在同一個網關的多個子設備中需保持唯一
1. Modbus 子設備地址，就是子設備的從機站號
2. BLE 子設備通常使用模組芯片的 UUID
3. OPC UA子設備按照mac編號
4. ZigBee按照自定義的編號

1.2.協議或者設備組合是網關與網關子設備的情況

? 下面列舉的協議都是設備層面的協議，并不是MQTT/TCP這樣的傳輸協議，例如：opc ua協議，實現子設備與網關之間通訊，網關將 opc ua協議轉為MQTT，與云平臺通訊，

自定義：表示子設備和網關之間是其它標準或私有協議。
Modbus：表示子設備和網關之間的通訊協議是Modbus。
OPC UA：表示子設備和網關之間的通訊協議是OPC UA。
ZigBee：表示子設備和網關之間的通訊協議是ZigBee。
BLE：表示子設備和網關之間的通訊協議是BLE。

二. 產品

首先，網關和子設備都是 設備，它們的區別僅僅在于所屬的 產品 不同：

網關設備必須歸屬于 網關 產品。
網關子設備必須歸屬于 網關子設備 產品。

配置方式

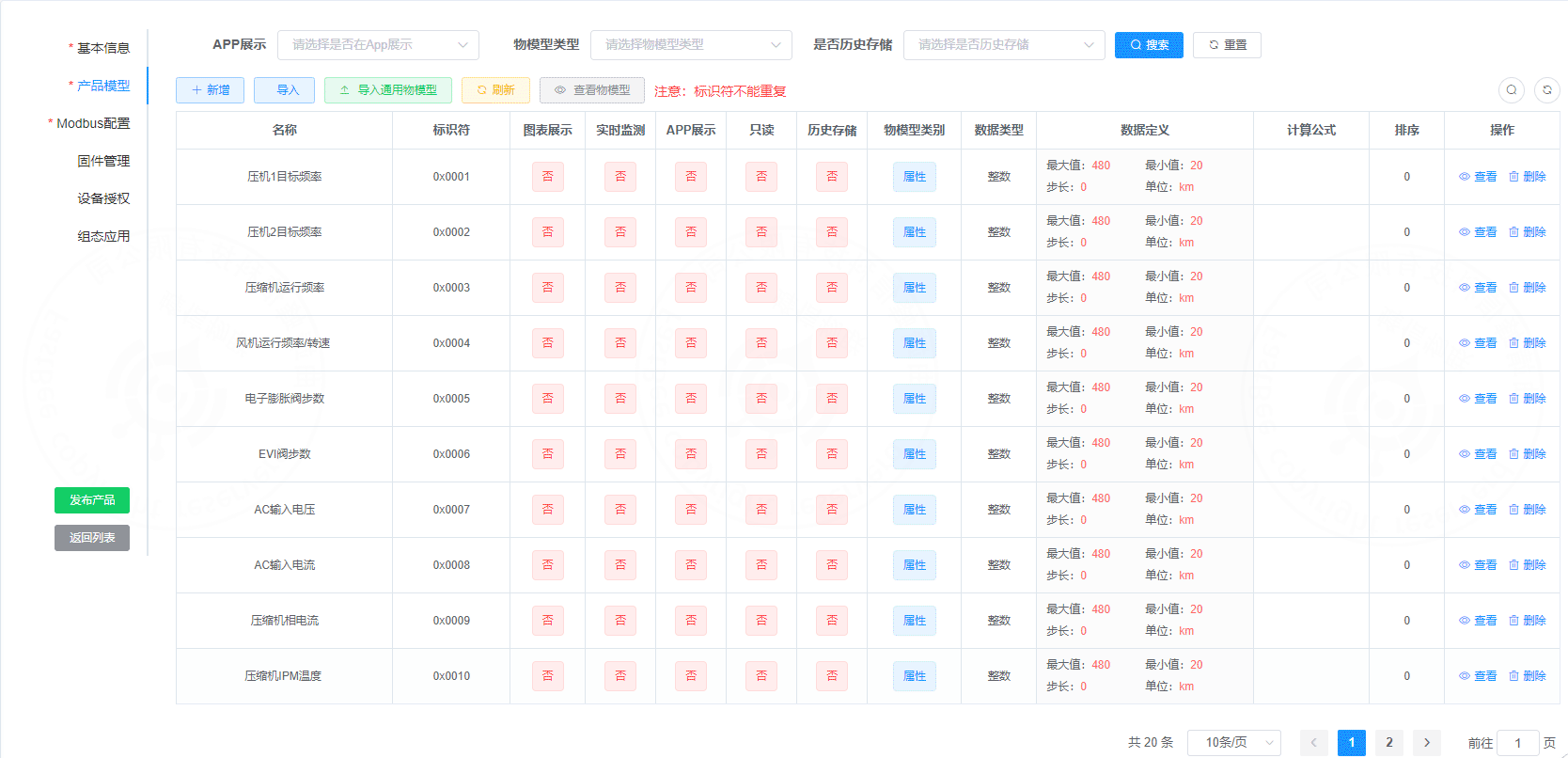

直連方式：建產品時設備類型選擇直連設備，建產品的物模型，然后進行Modbus配置；

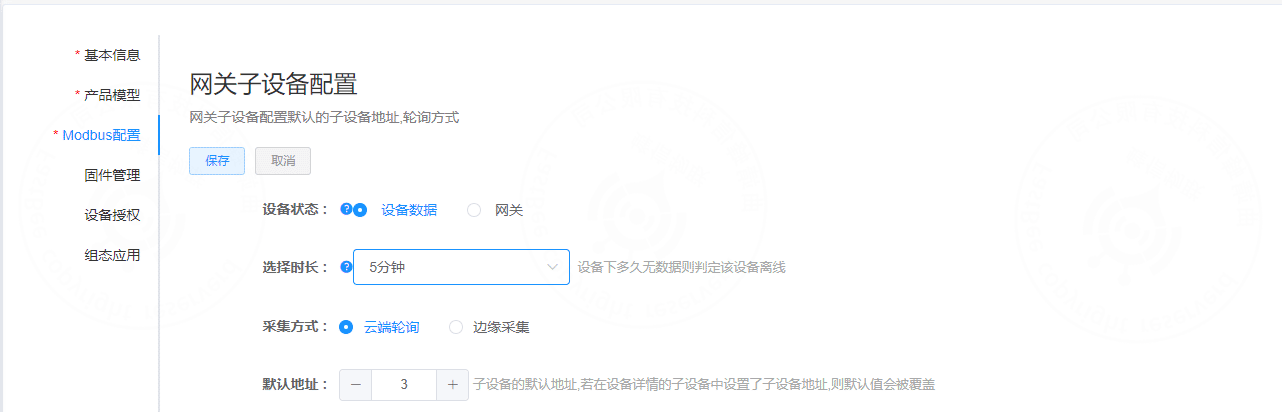

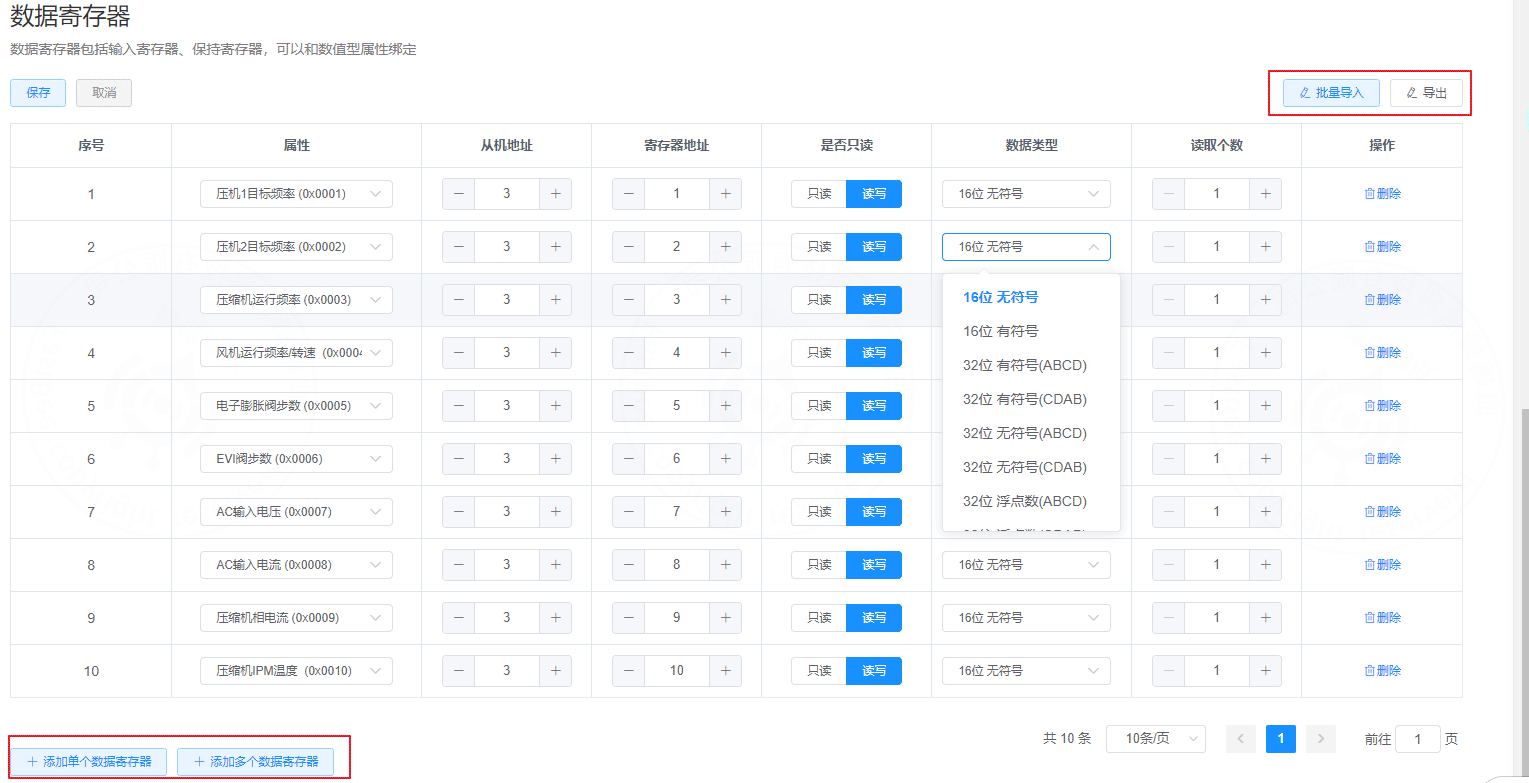

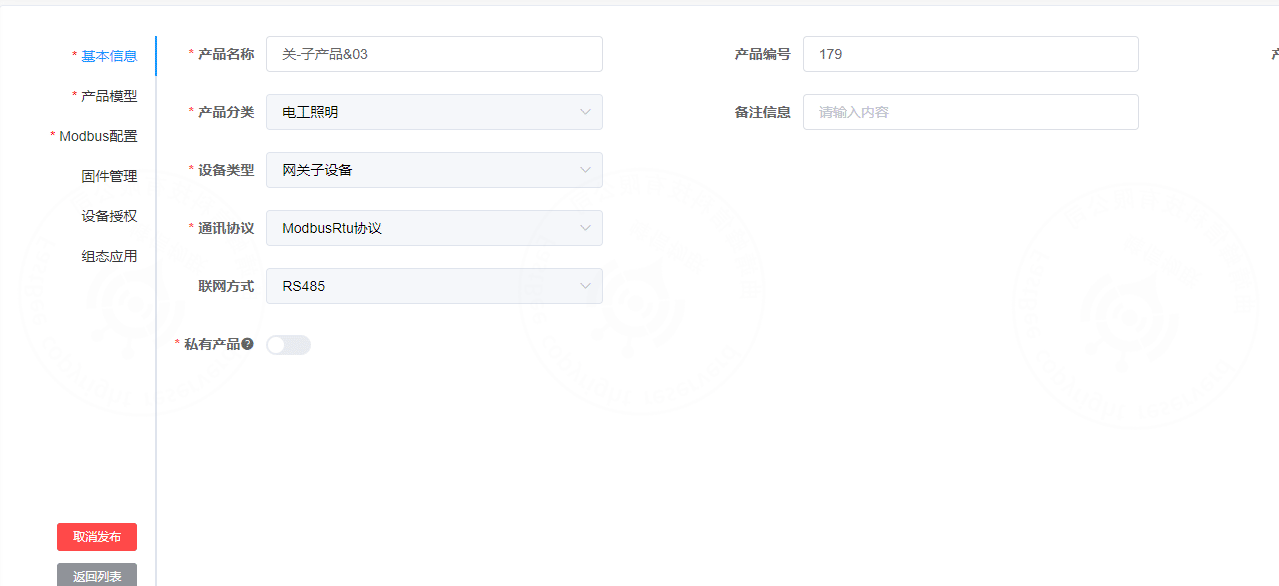

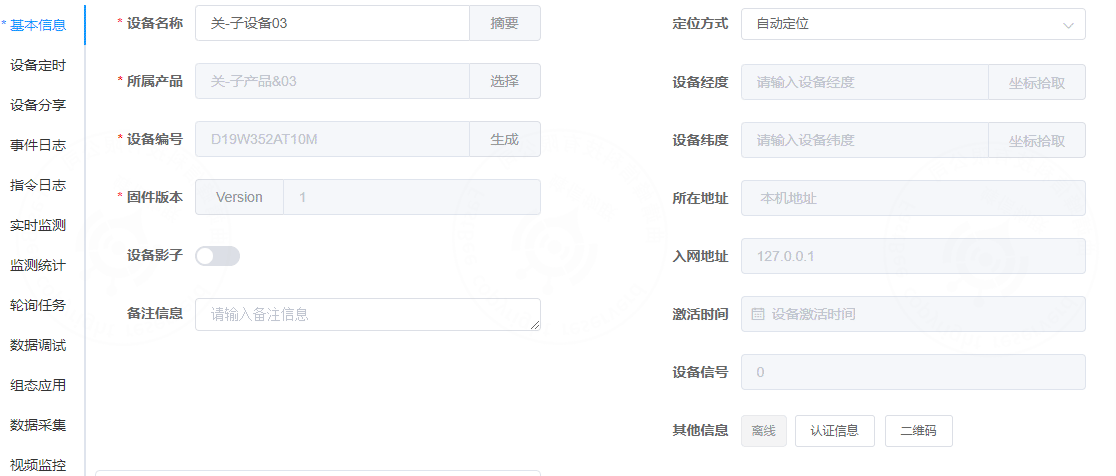

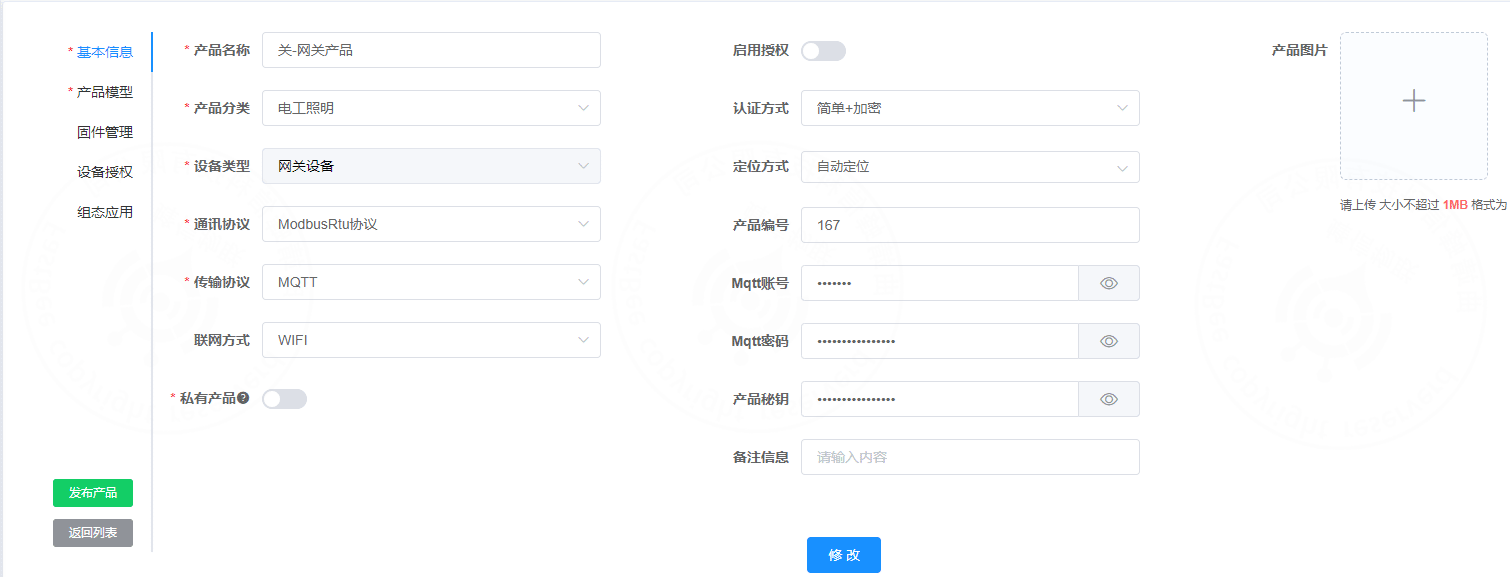

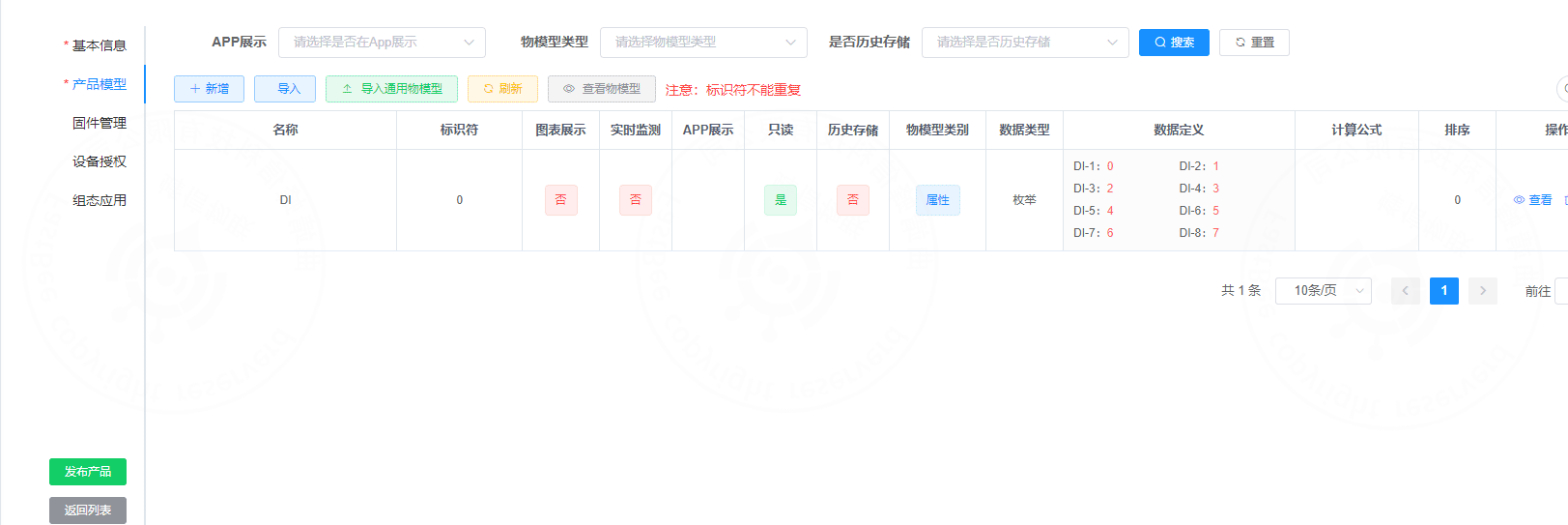

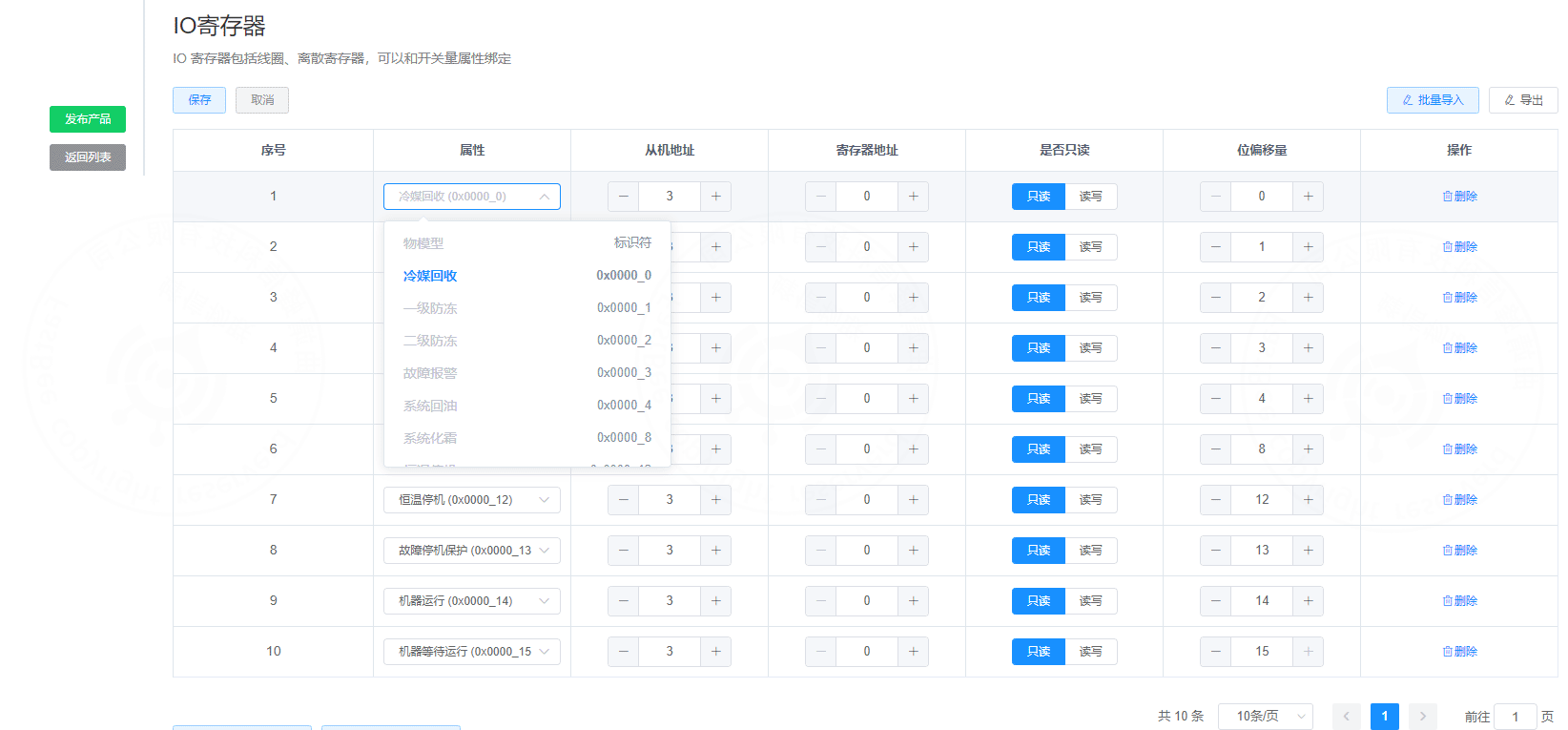

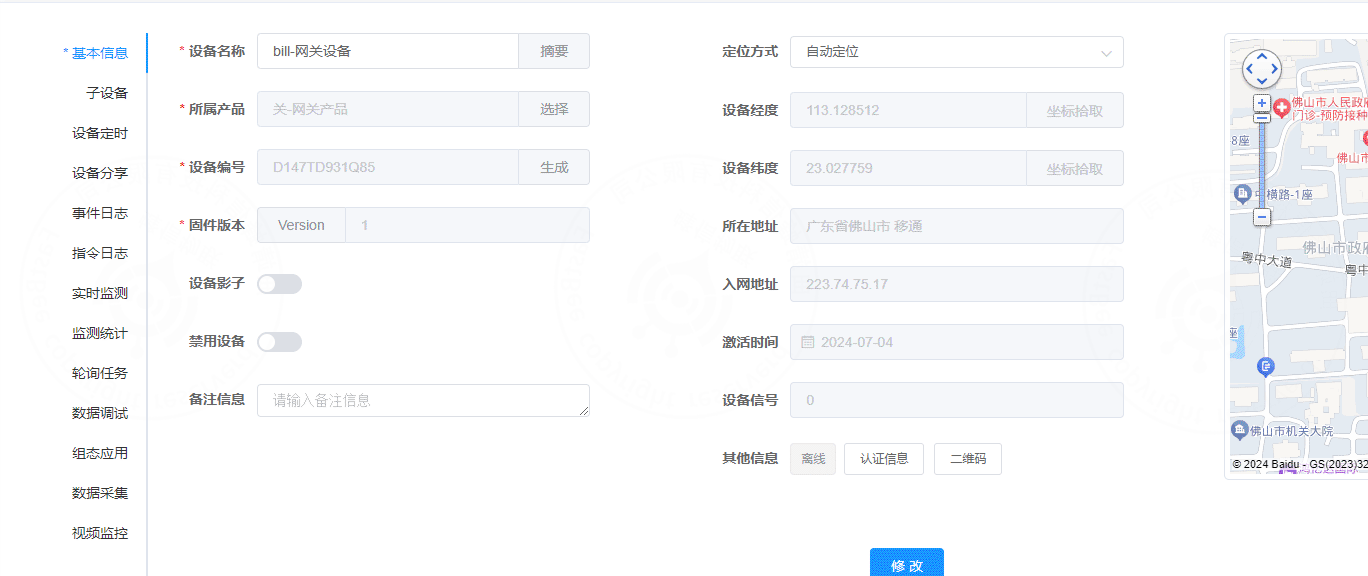

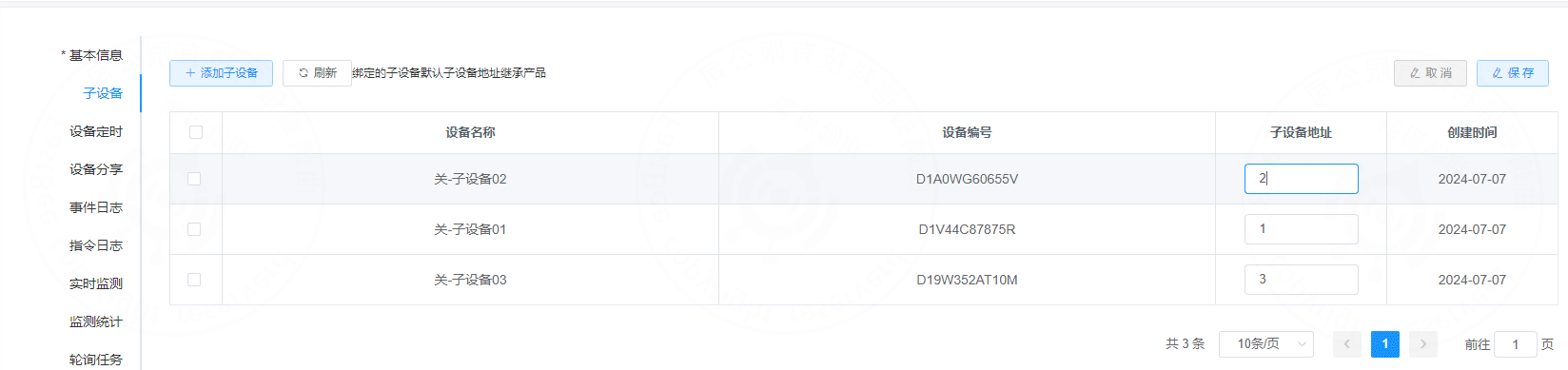

網關綁子設備方式：先建網關產品設備類型選擇網關設備，可不用配置物模型和Modbus配置；然后建子設備產品，設備類型選擇網關子設備，針對子設備產品配置相關的物模型和Modbus配置；建好后新建網關設備和子設備，并在網關設備處綁定子設備，并設置子設備從機地址；
注意：直連方式或者網關子設備方式，如果選擇了輪詢的方式，需要在直連設備或網關子設備詳情配置輪詢?nèi)蝿?wù)；
