網關與子設備

提示

在物聯網中，網關的作用是將那些本身不能直接連接云平臺的設備，通過網關的中轉，讓設備接入云平臺。網關起到的作用是數據轉發和協議轉換。

網關和云平臺的通信主要分為：

• 網關設備自身和云平臺的通信，例如：上報網關自身的設備狀態和屬性，接收云平臺對網關的控制指令等。
• 網關子設備和云平臺的通信，例如：網關連接的 Zigbee 溫濕度傳感器向云平臺上報溫濕度，以及網關連接的 RS485/Modbus 8路繼電器，接收云平臺下發的實時指令。這些子設備的通信都需要經過網關的轉發。

一. 名詞解析：

1.1產品下設備的類型。

• 直連設備：具有IP地址，可直接連接物聯網平臺，設備自帶網絡模組，例如：WiFi模組、4G模組等，可直接通過互聯網接入云平臺。

• 網關子設備： 也可以叫做從機，不直接連接物聯網平臺，而是通過網關設備接入物聯網平臺的設備。

• 網關設備：可以掛載子設備的直連設備。網關具有子設備管理模塊，可以維持子設備的拓?fù)潢P(guān)系，將與子設備的拓?fù)潢P(guān)系同步到云端。

• 設備通訊方式：指設備連接物理層協議，例如：WiFI、2G/3G/4G/5G、BLE（低功耗藍牙）、Zigbee、LoRa、RS485、以太網等。

• 子設備編號：也可以叫子設備地址，子設備地址是子設備的身份標識，幫助云平臺和網關識別不同的子設備。因此，子設備地址在同一個網關的多個子設備中需保持唯一

  1. Modbus 子設備地址，就是子設備的從機站號
  2. BLE 子設備通常使用模組芯片的 UUID
  3. OPC UA子設備按照mac編號
  4. ZigBee按照自定義的編號

1.2.協議或者設備組合是網關與網關子設備的情況

? 下面列舉的協議都是設備層面的協議，并不是MQTT/TCP這樣的傳輸協議，例如：opc ua協議，實現子設備與網關之間通訊，網關將 opc ua協議轉為MQTT，與云平臺通訊，

• 自定義：表示子設備和網關之間是其它標準或私有協議。
• Modbus：表示子設備和網關之間的通訊協議是Modbus。
• OPC UA：表示子設備和網關之間的通訊協議是OPC UA。
• ZigBee： 表示子設備和網關之間的通訊協議是ZigBee。
• BLE： 表示子設備和網關之間的通訊協議是BLE。

二. 產品

首先，網關和子設備都是 設備，它們的區別僅僅在于所屬的 產品 不同：

• 網關設備必須歸屬于 直連設備類型或網關設備類型 產品。
• 網關子設備必須歸屬于 網關子設備類型 產品。

注意：

• 以下配置適用Modbus Rtu、Modbus Tcp、ModbusTcpOverRtu和Modbus轉Json解析協議-華普物聯協議，目前前三個協議采集方式為云端輪詢，最后一個為邊緣采集
• 還有一個Json格式的協議-JSON網關解析協議，可以但只支持網關綁子設備的方式，其數據上報下發格式參考協議管理-JSON網關解析協議詳情查看

三. 配置方式

直連方式和網關綁子設備方式二選一，參考以下配置步驟：

注意：直連方式可以省去建子設備的步驟，但是寄存器配置一定要選子設備地址

Modbus配置規則

• 配置物模型，如果采用直連方式配置，相同類型的子設備，可以直接建數組對象類物模型，區分各子設備屬性

• modbus參數配置，設備狀態：網關就是指網關，設備數據指子設備（從機），采集方式根據協議來配置

• modbus-IO寄存器配置，僅支持布爾類型物模型

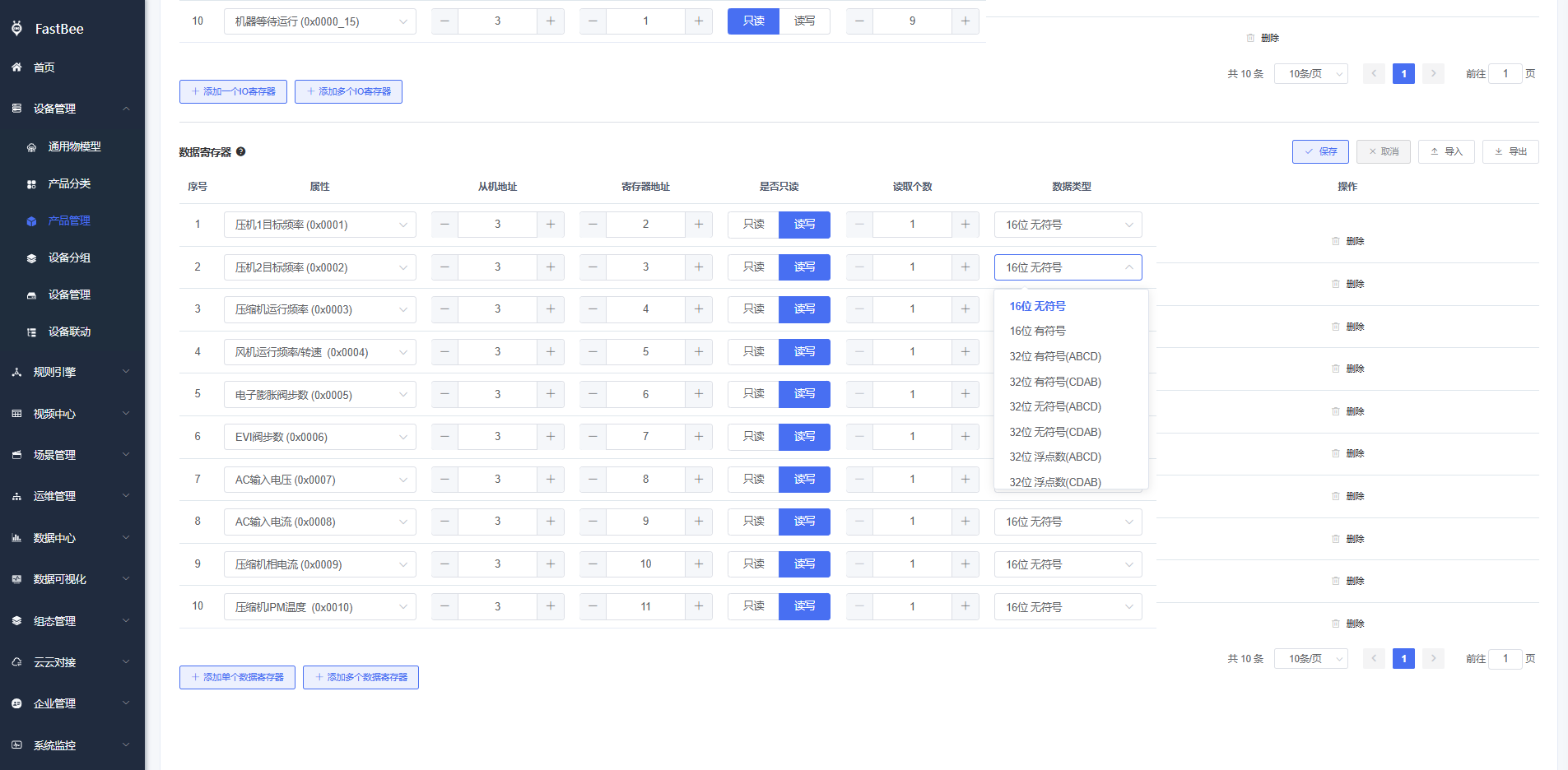

• modbus-數據寄存器配置

直連方式

1. 概述：建產品時設備類型選擇直連設備，建產品的物模型，物模型可以是網關自身的屬性也可以是子設備（從機）的屬性，然后進行Modbus配置，寄存器必須配置從機地址。

   注意：直連方式也可以綁定多個從機，在Modbus配置-寄存器配置從機地址，可以省去建子設備的步驟；

2. 配置步驟：

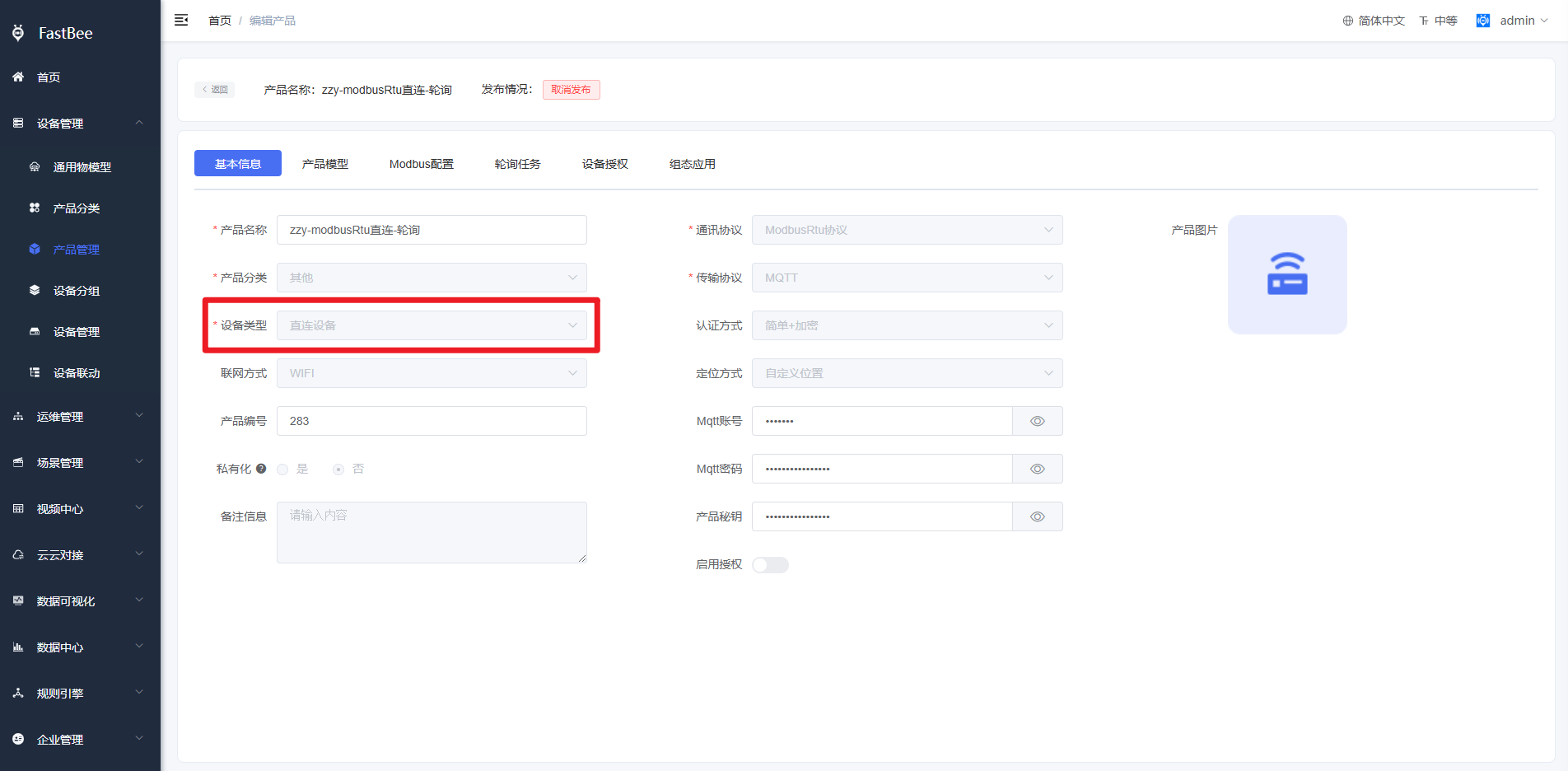

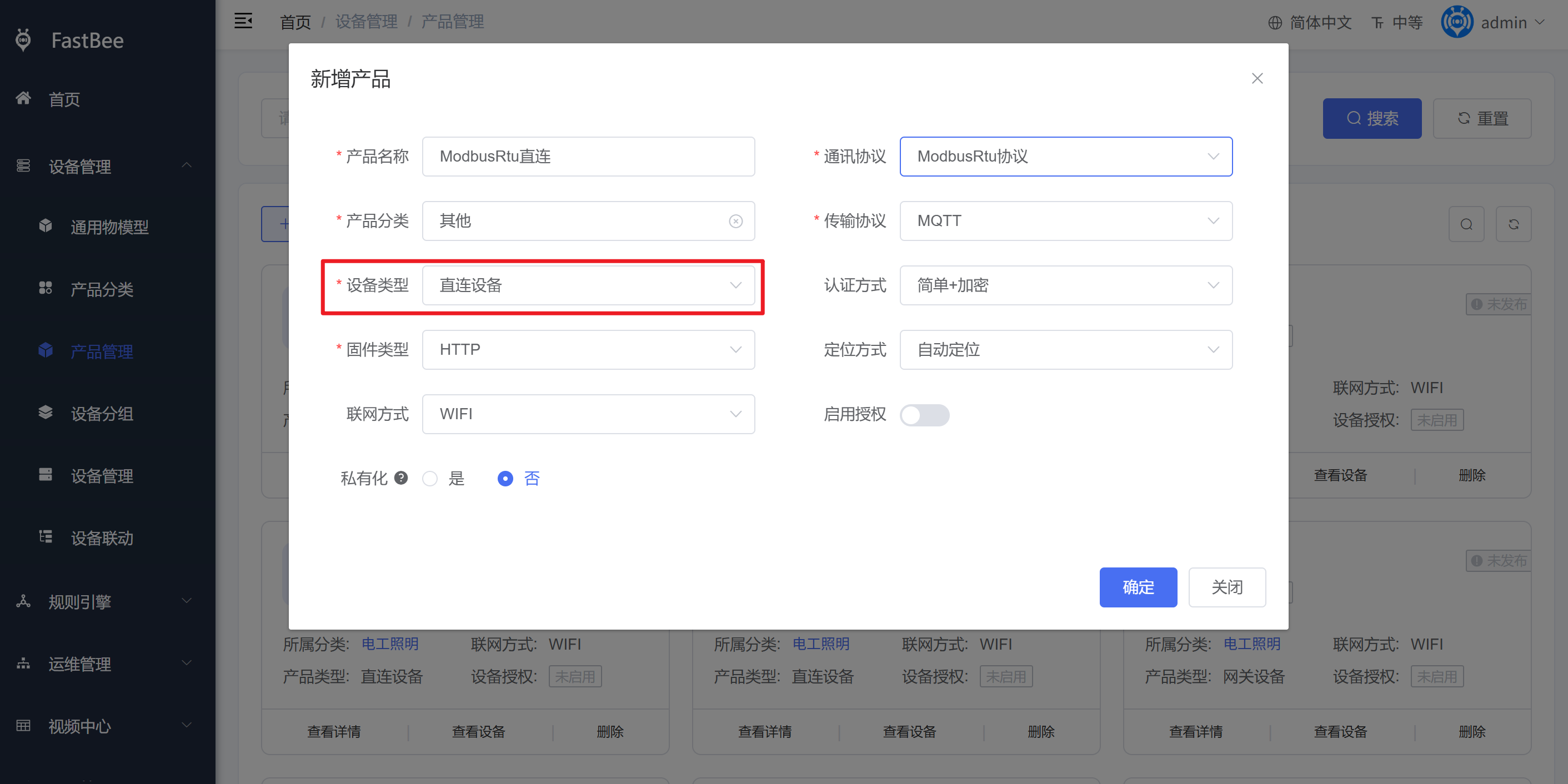

• 新建產品，設備類型選擇 直連設備

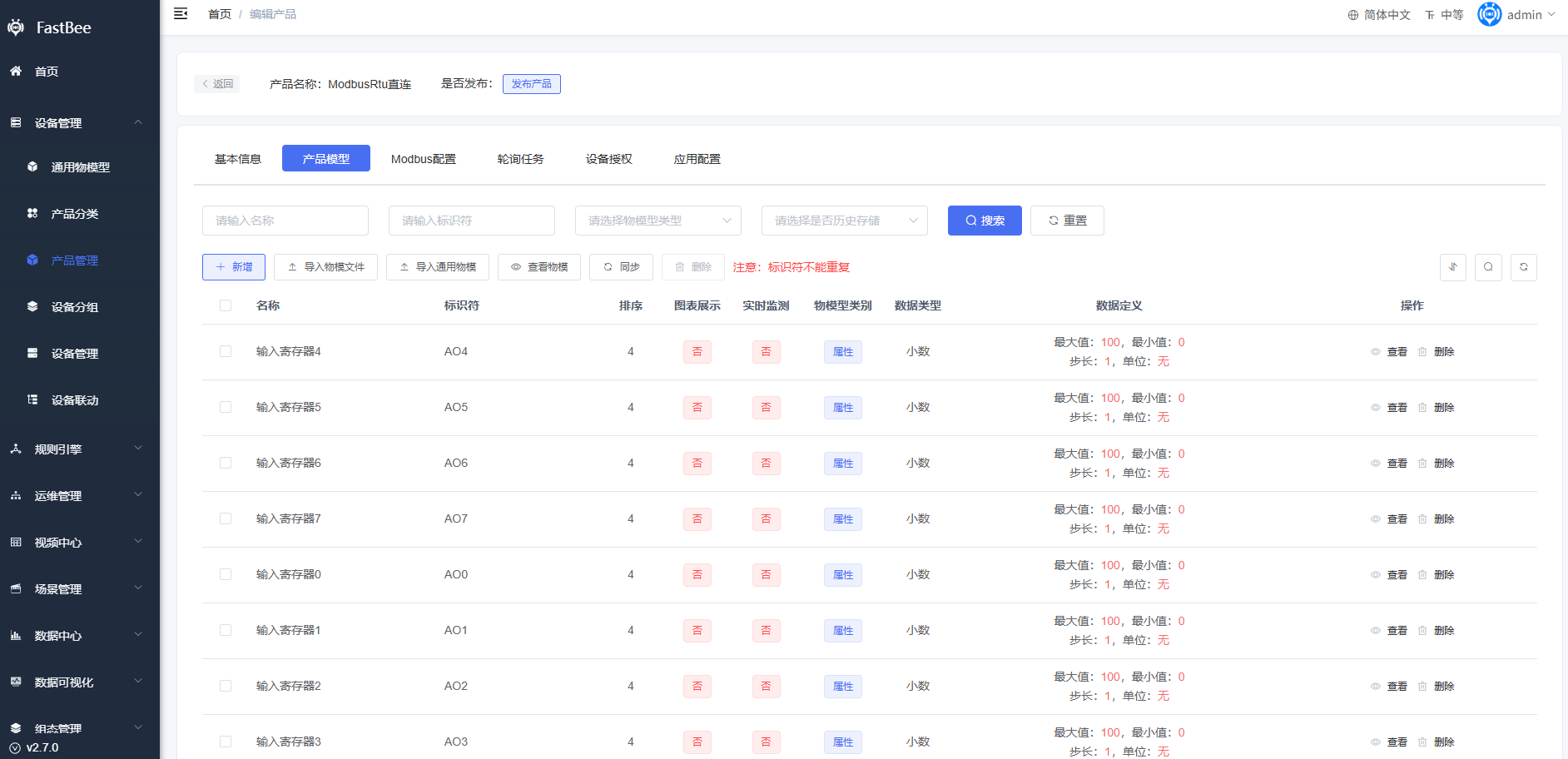

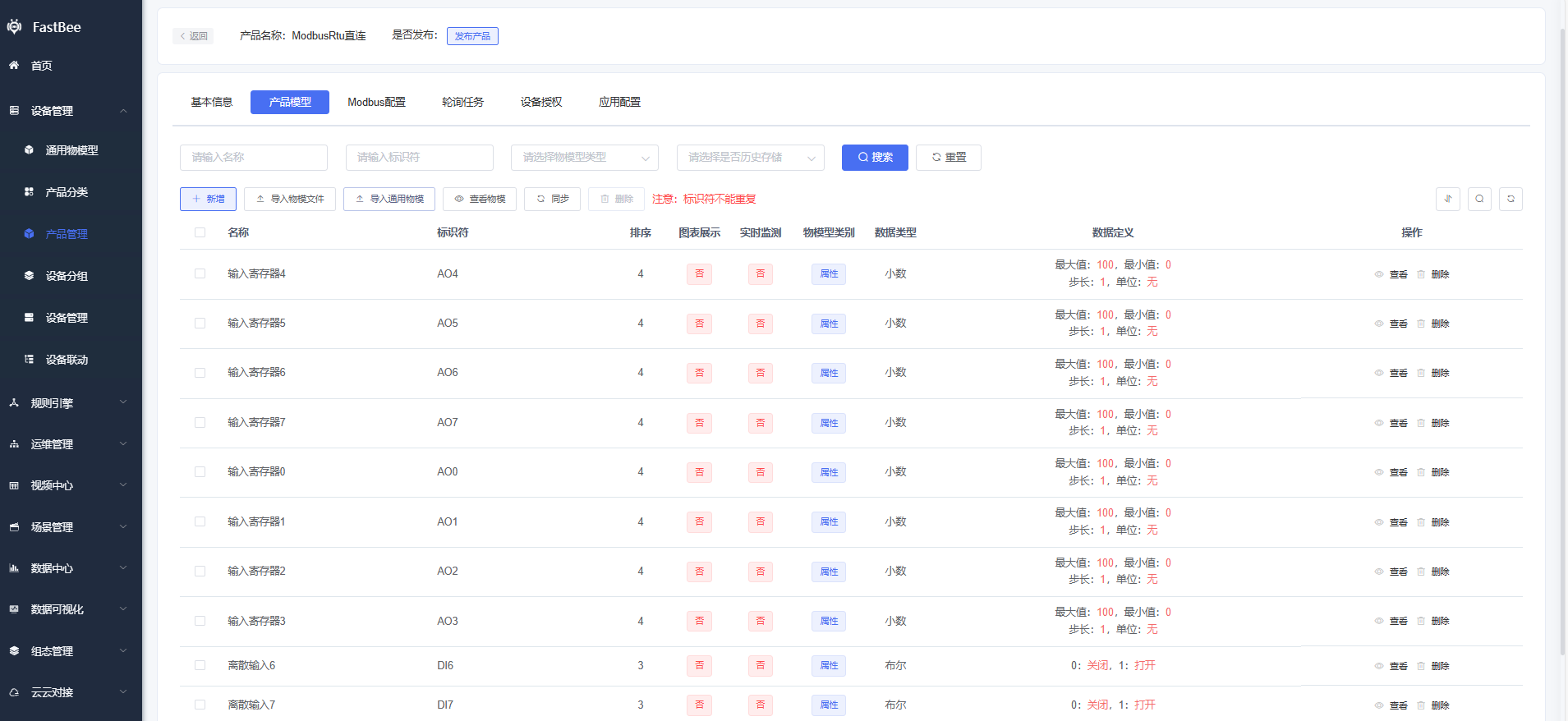

• 建物模型，對應網關自身的屬性或者子設備（從機）的屬性

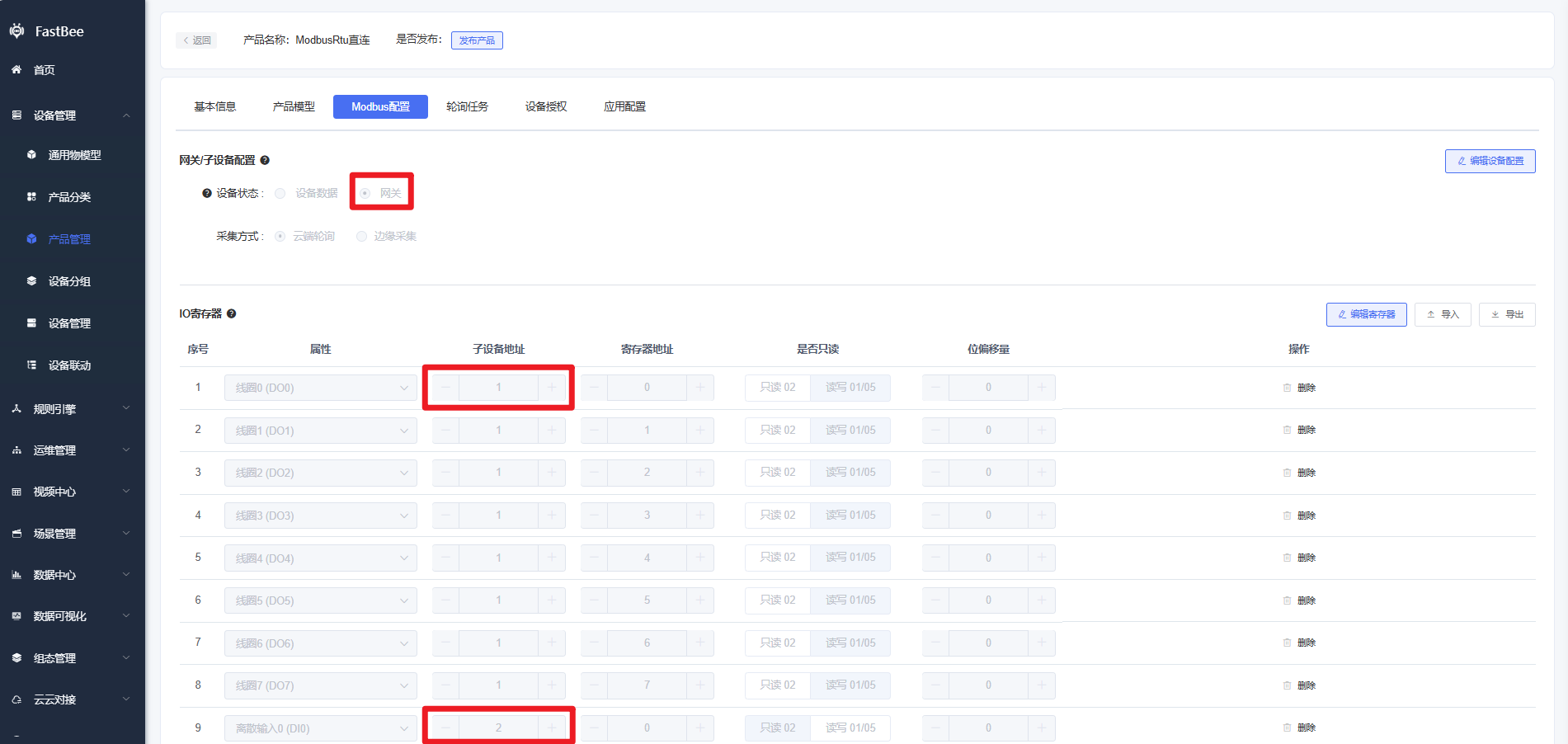

• 配置Modbus，設備狀態勾選網關，寄存器必須配置從機地址

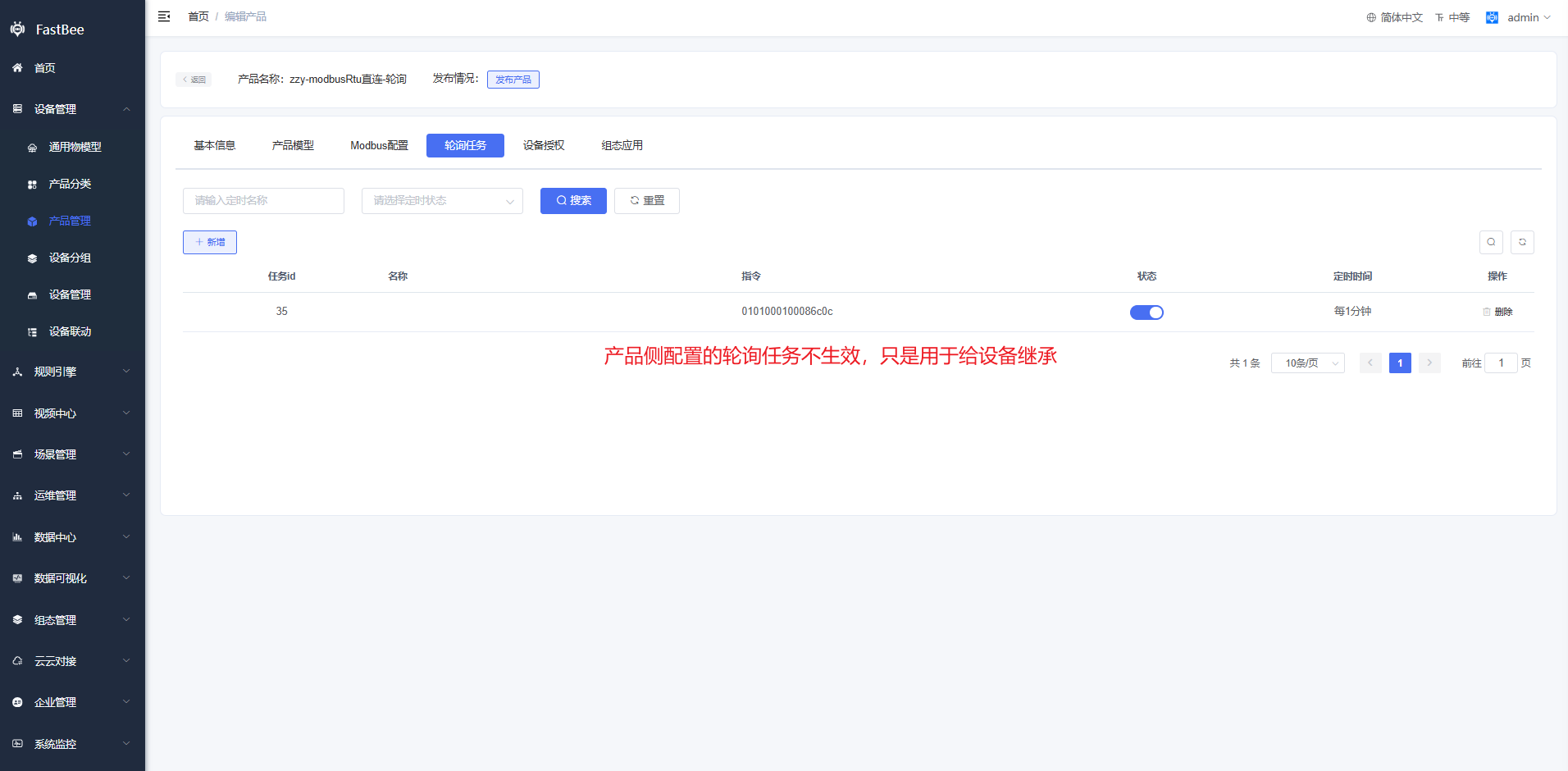

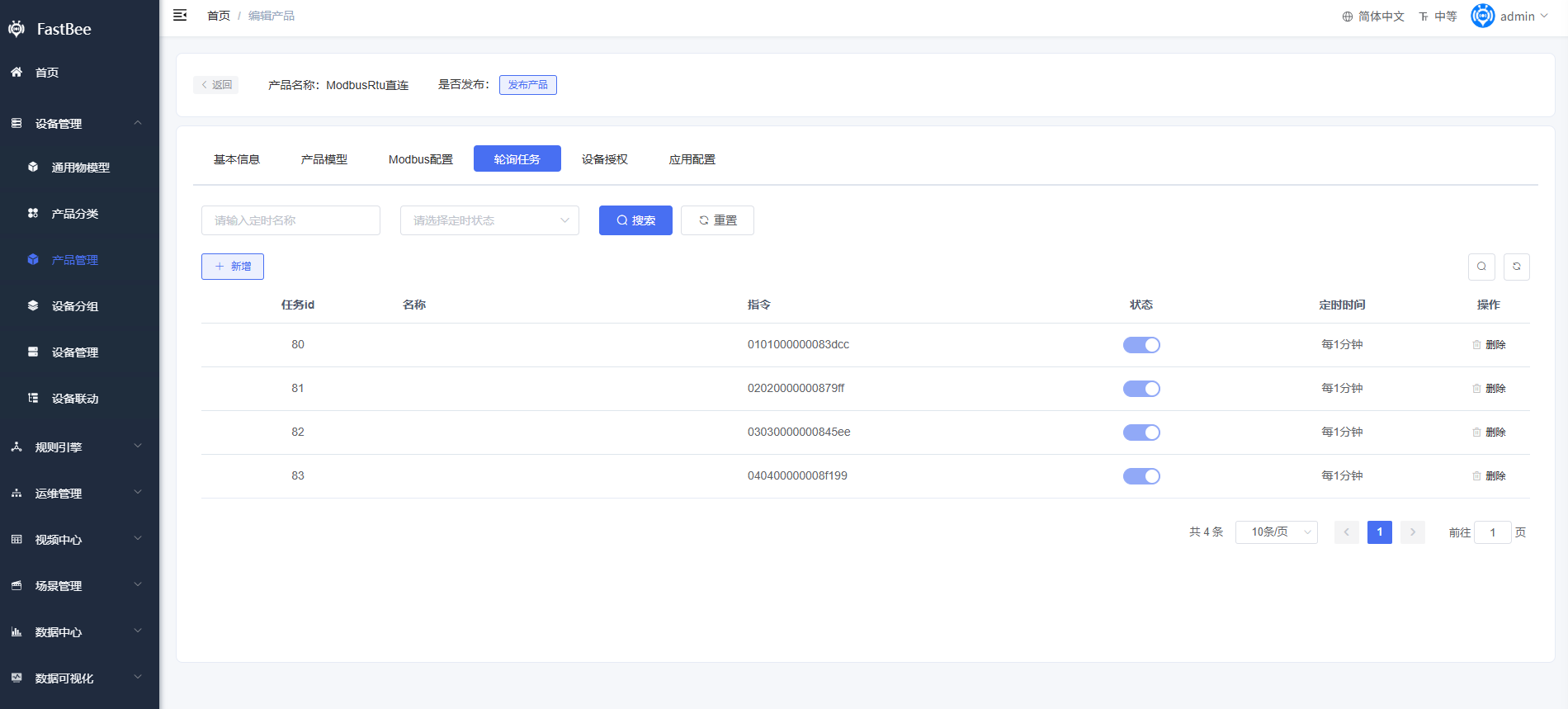

• 如果采集方式選擇云端輪詢，可在產品側提前配好輪詢?nèi)蝿?wù)，在新建設備時，設備會繼承產品的輪詢?nèi)蝿?wù)，簡化了配置



網關綁子設備方式

1. 概述：要建網關產品，設備類型選擇網關設備；還要建子設備產品，設備類型選擇網關子設備；

2. 配置步驟：

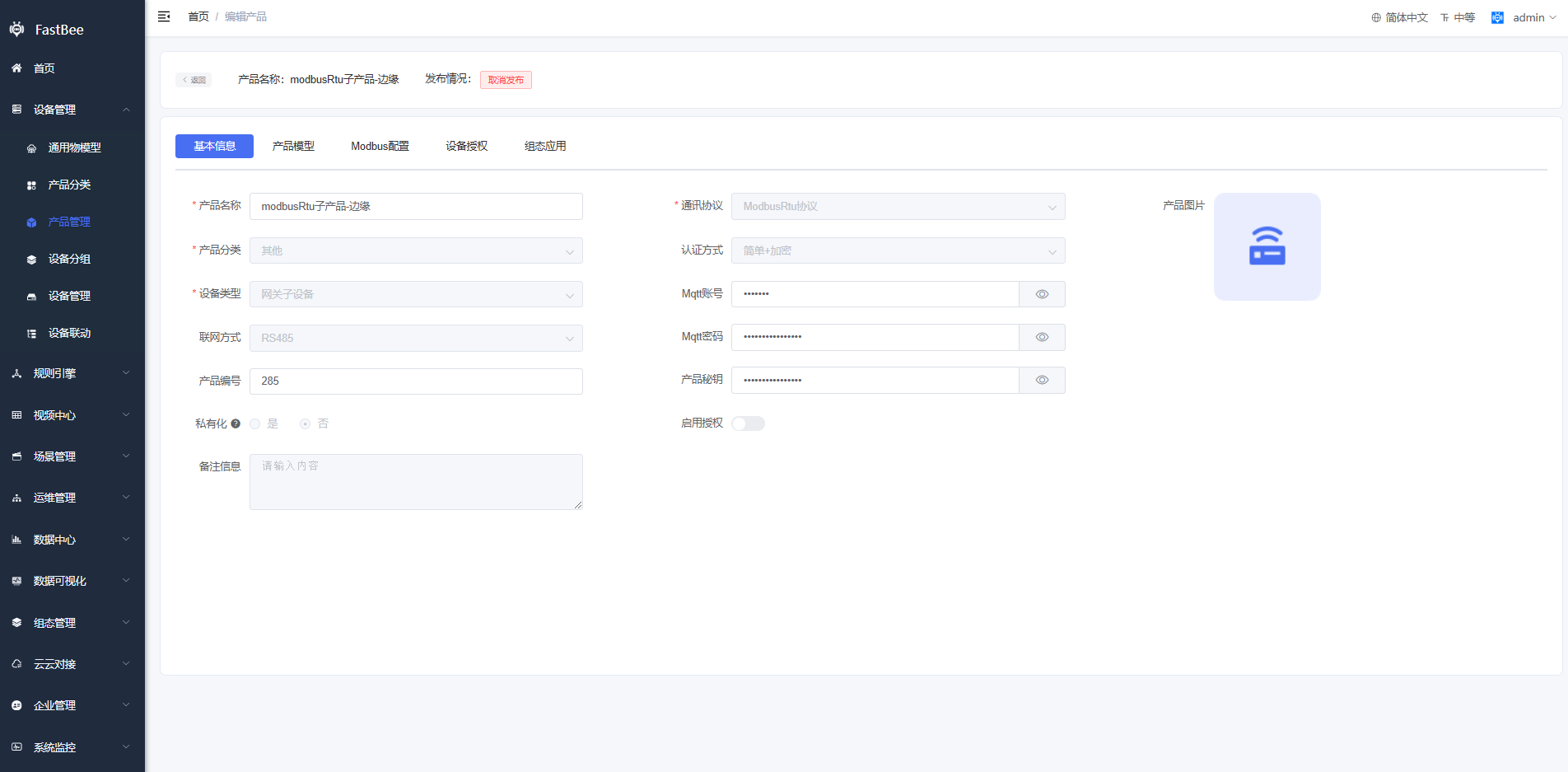

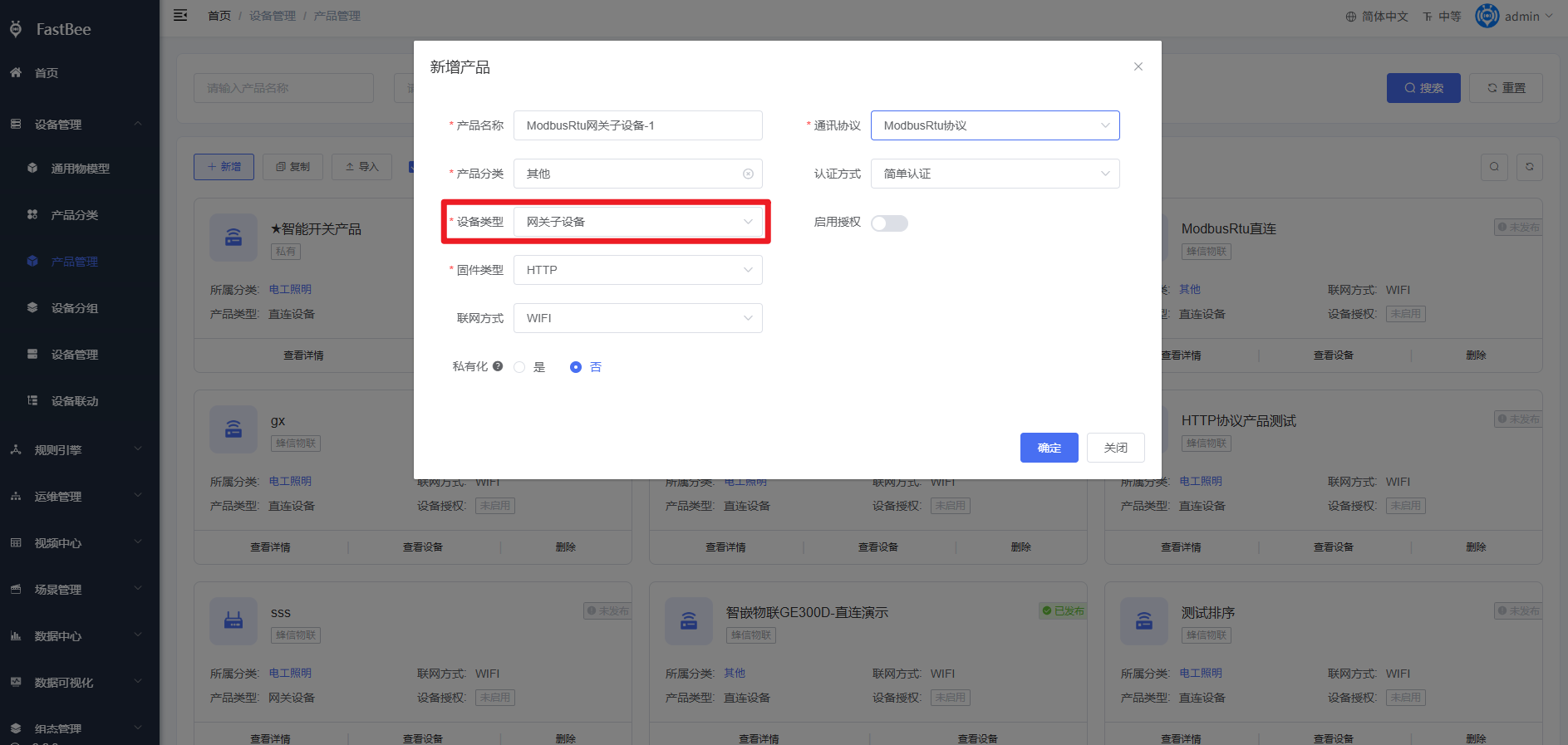

• 新建子設備產品，設備類型選擇 網關子設備，這里建了兩個子設備產品，可根據實際情況建多個子設備產品：



注意：以下配置用一個子設備產品做演示，多個子設備產品需要做重復的操作；

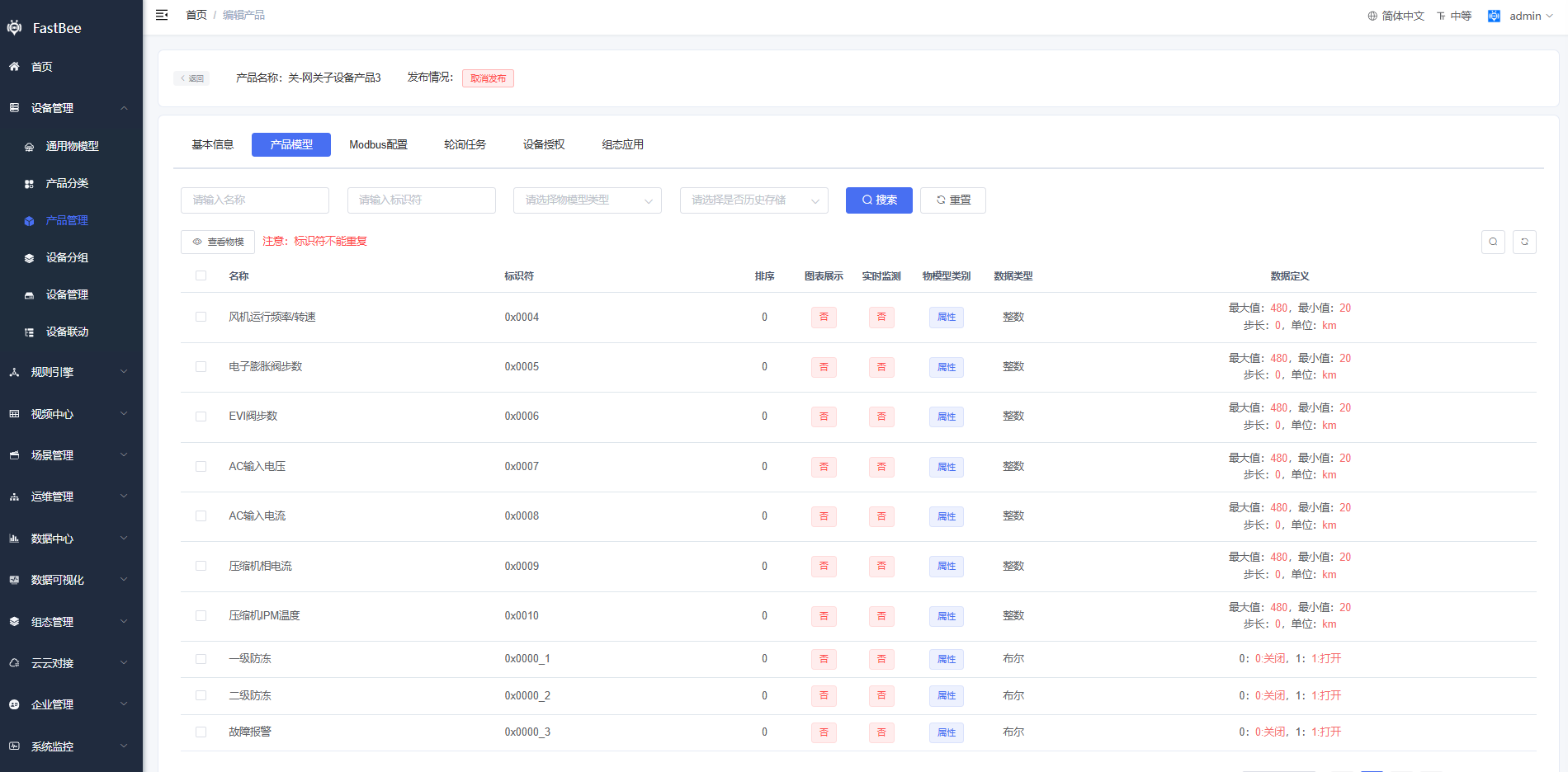

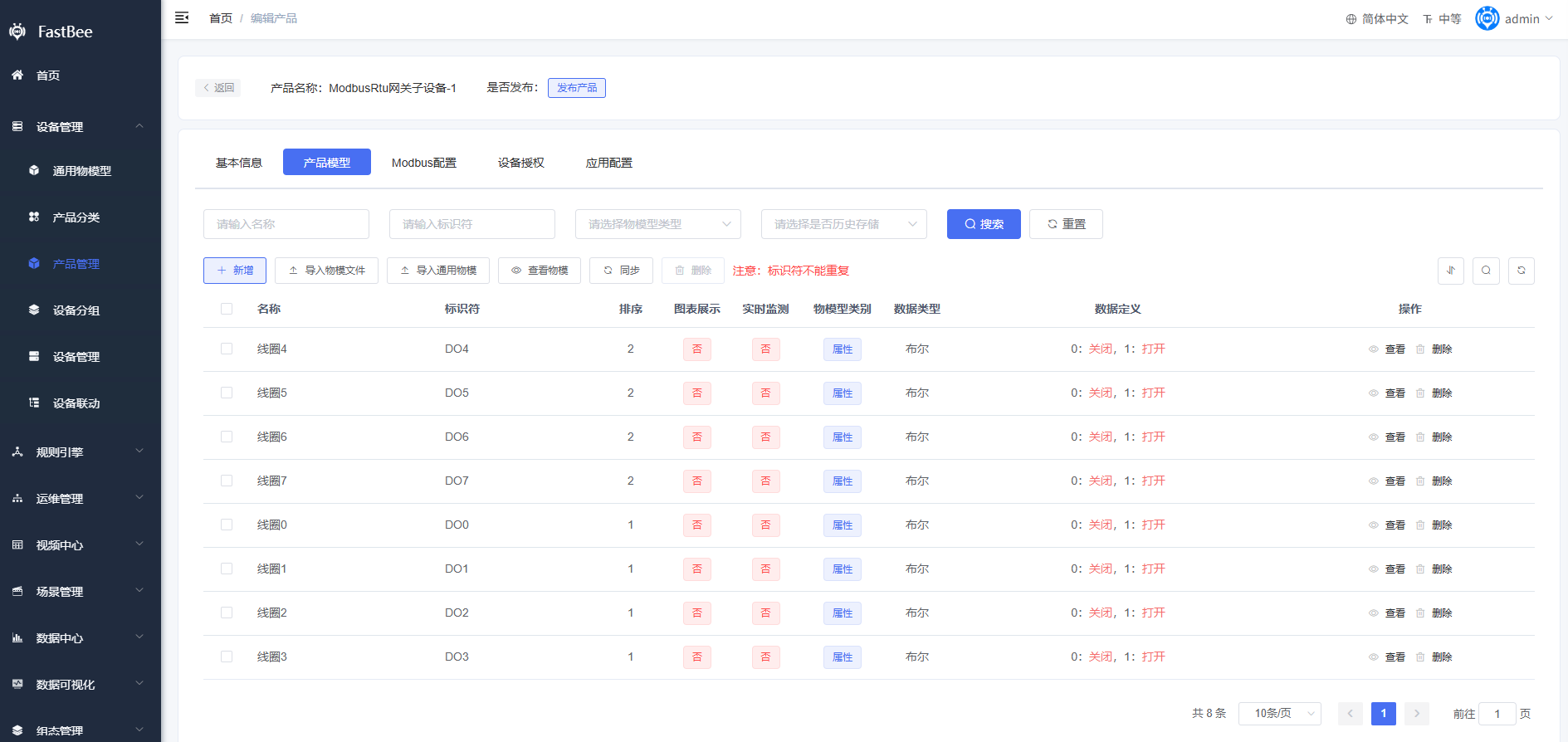

• 子設備產品添加物模型，對應子設備（從機）的屬性：

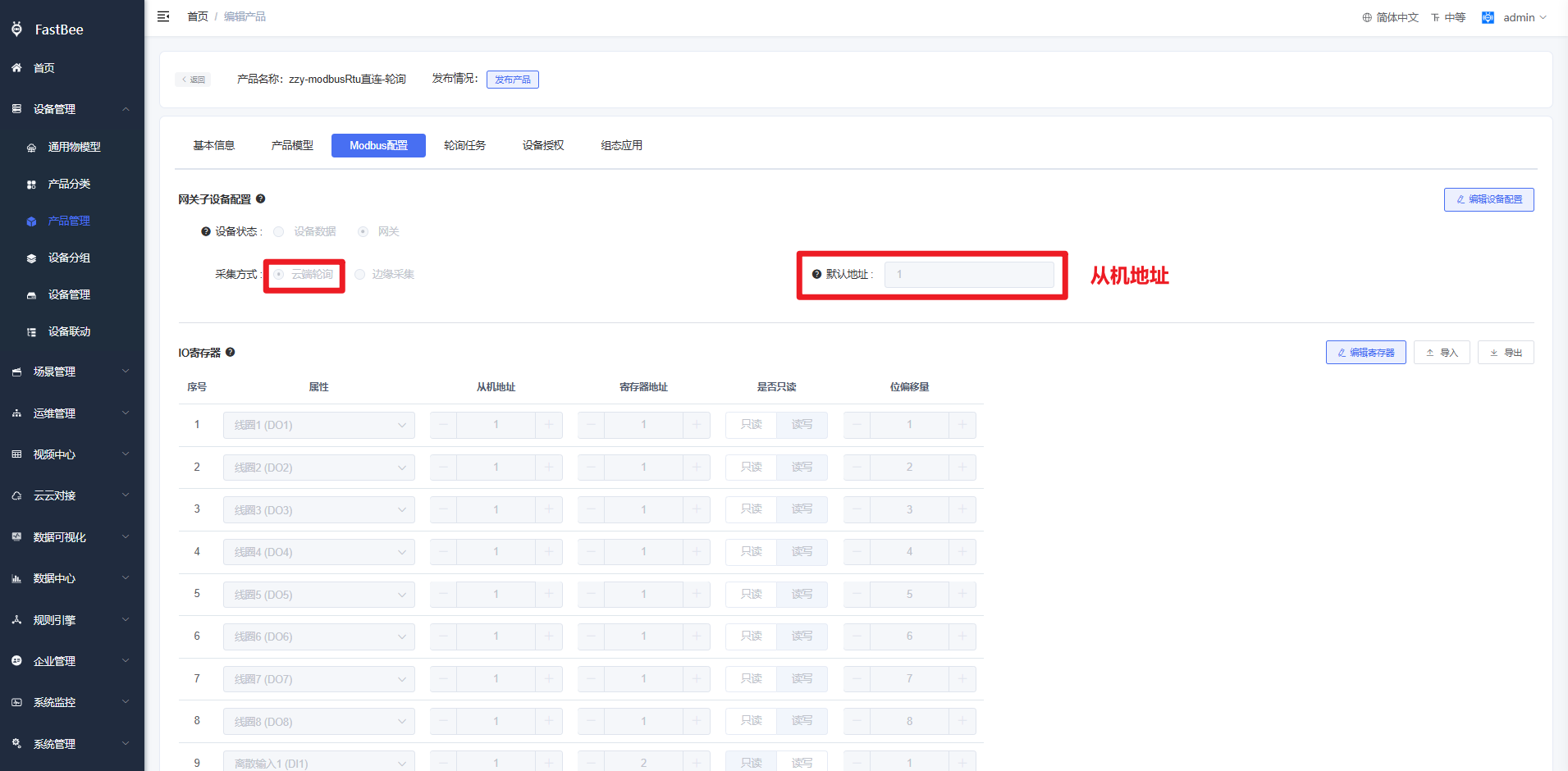

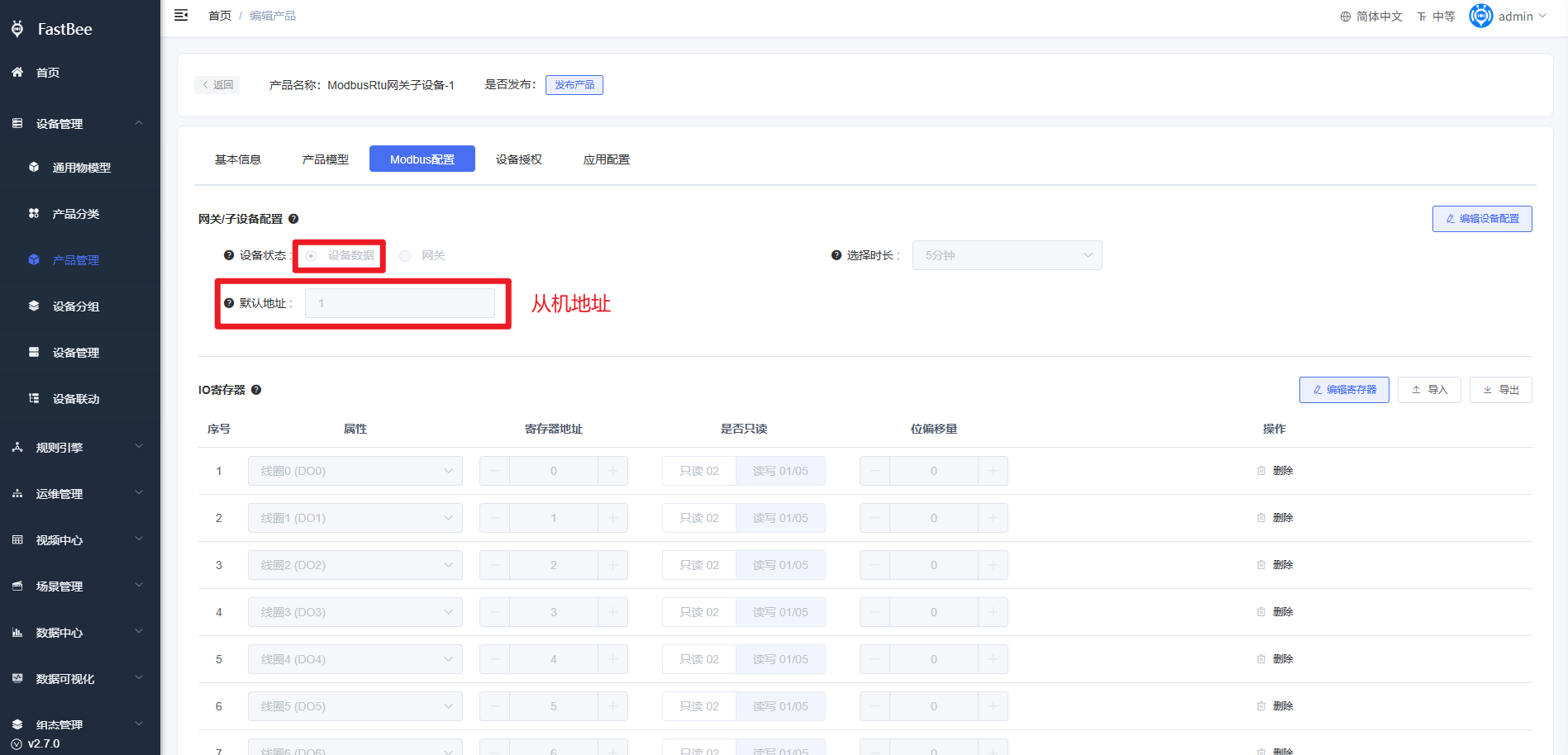

• 子設備產品配置Modbus，配置默認（從機）地址，選擇時長（設備下多久無數據則判定該設備離線）：

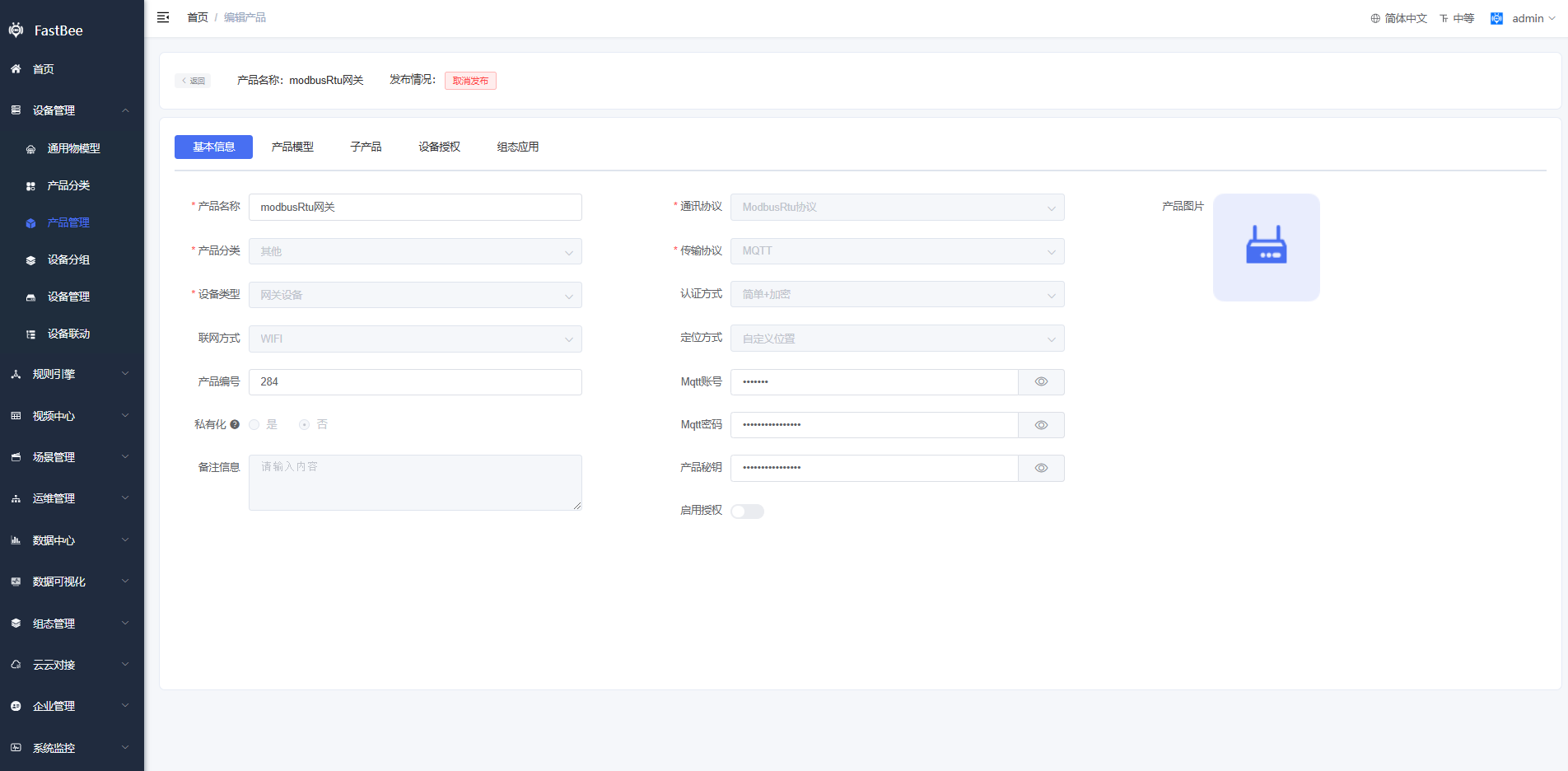

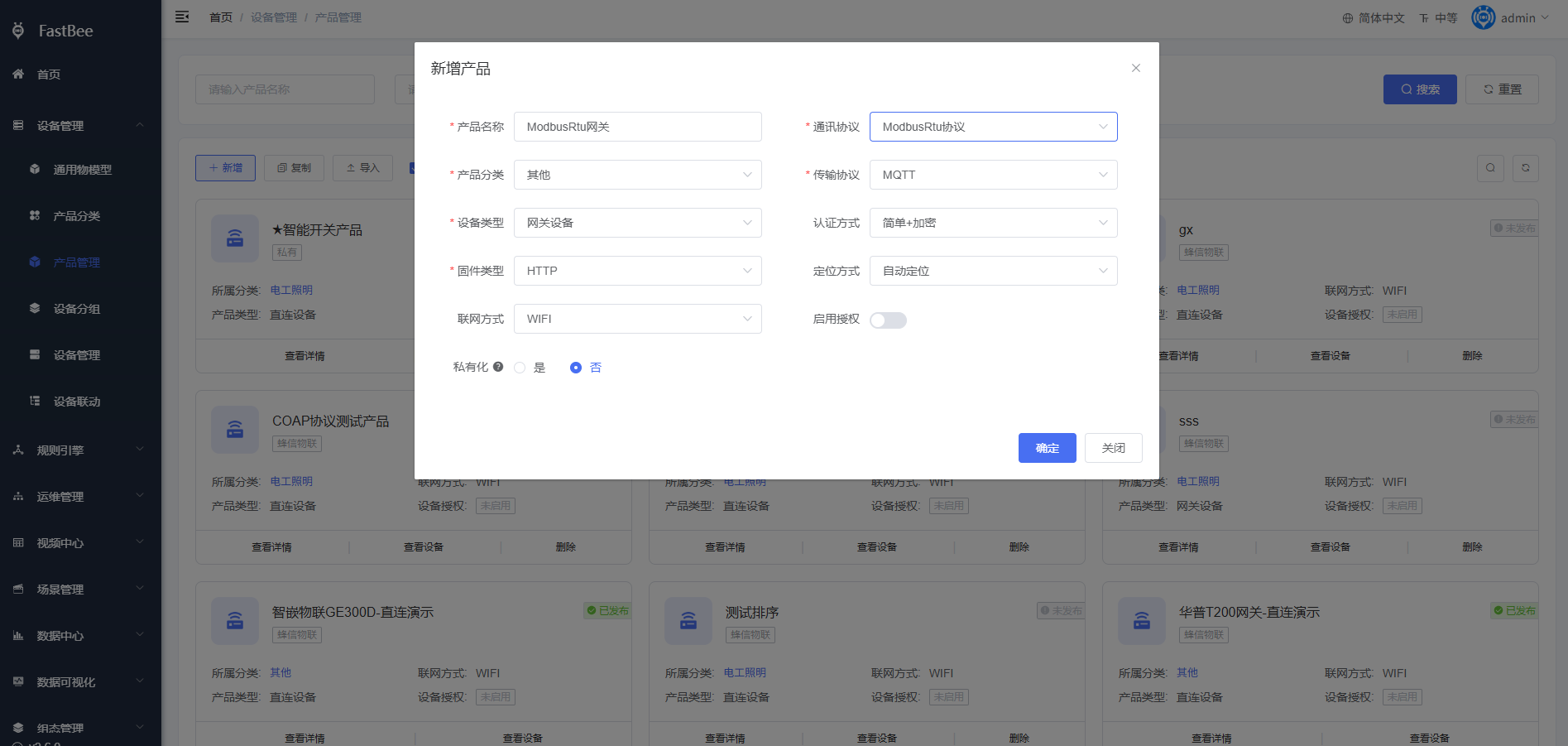

• 新建網關產品，設備類型選擇 網關設備：

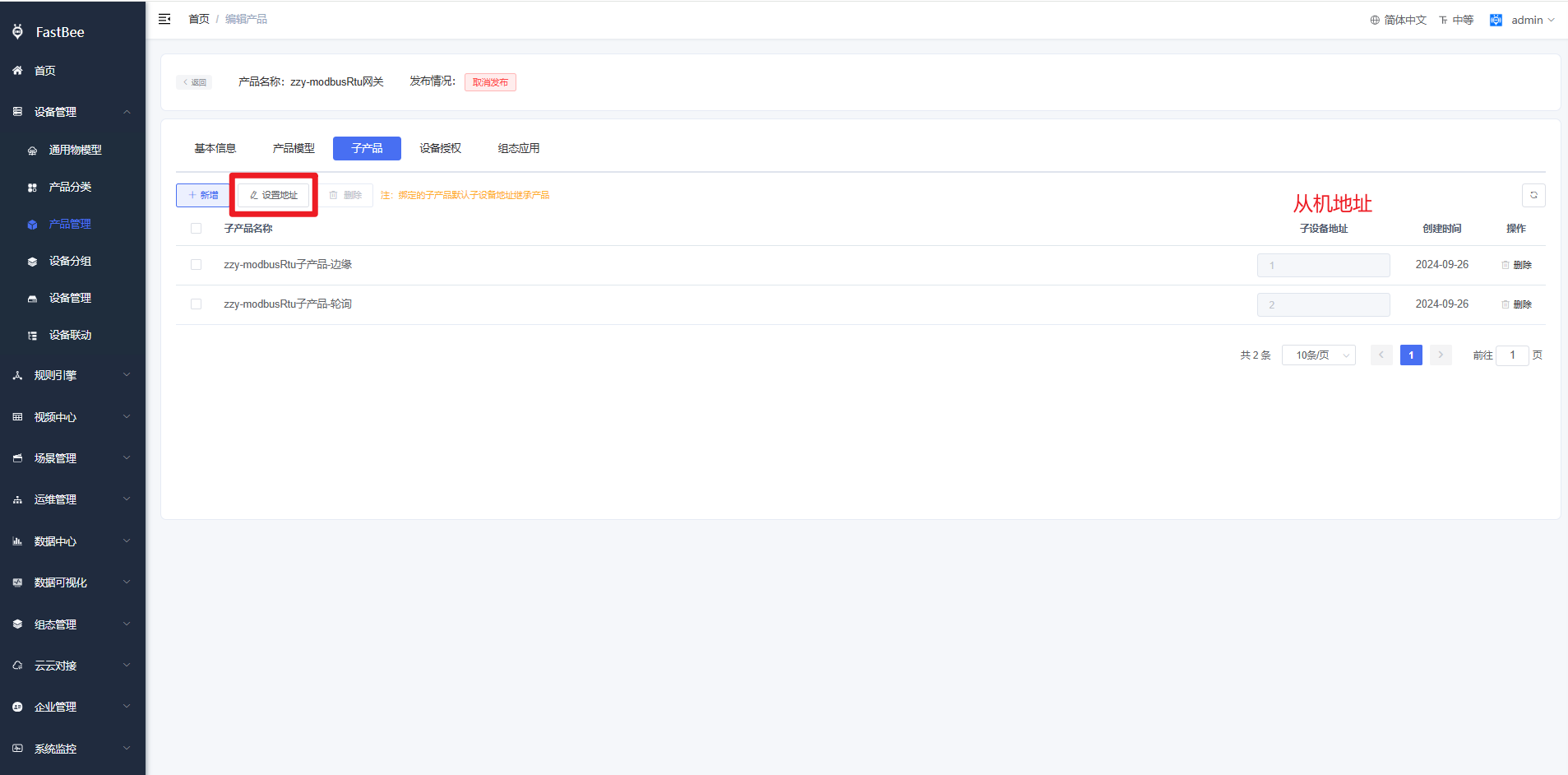

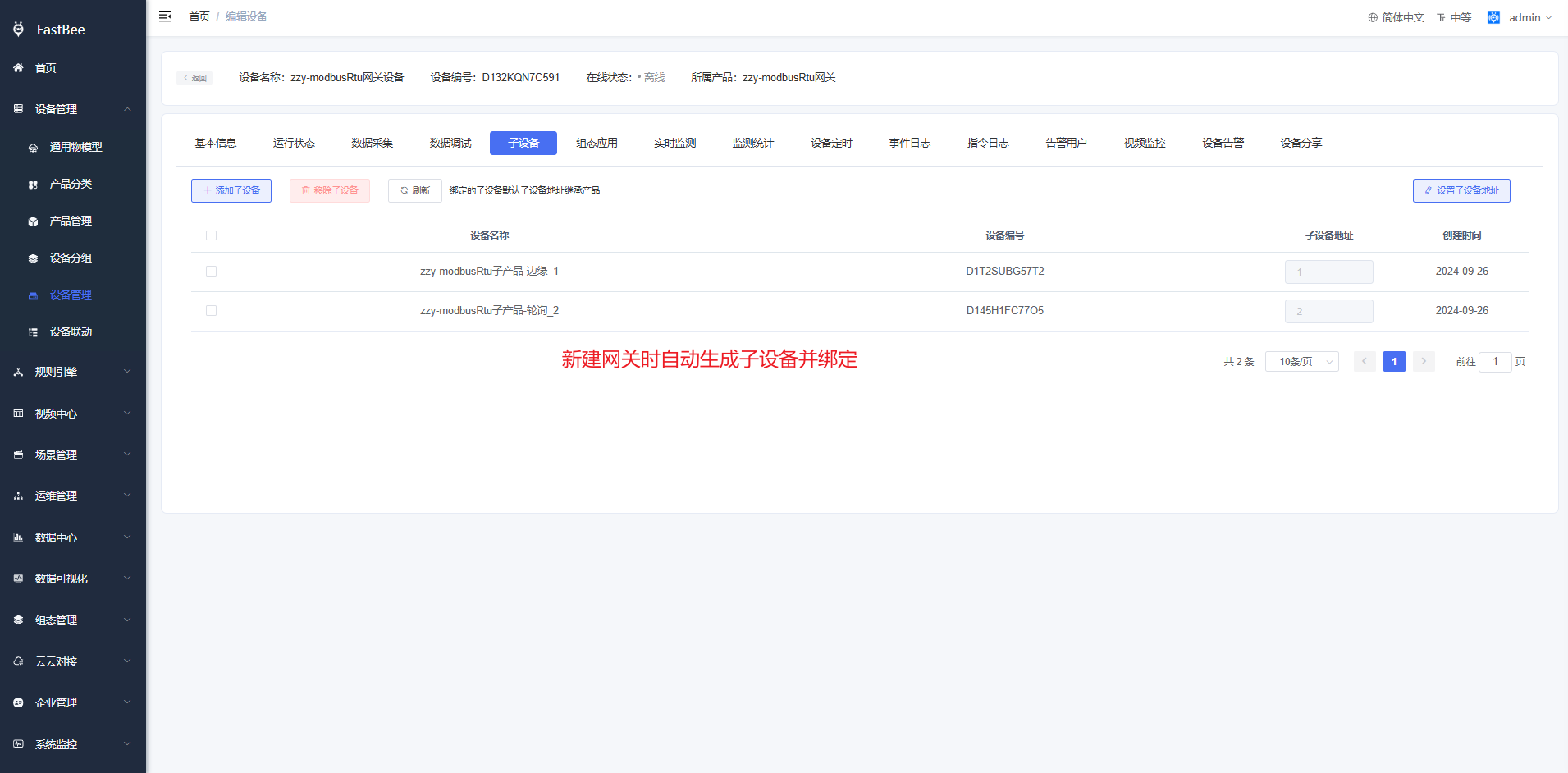

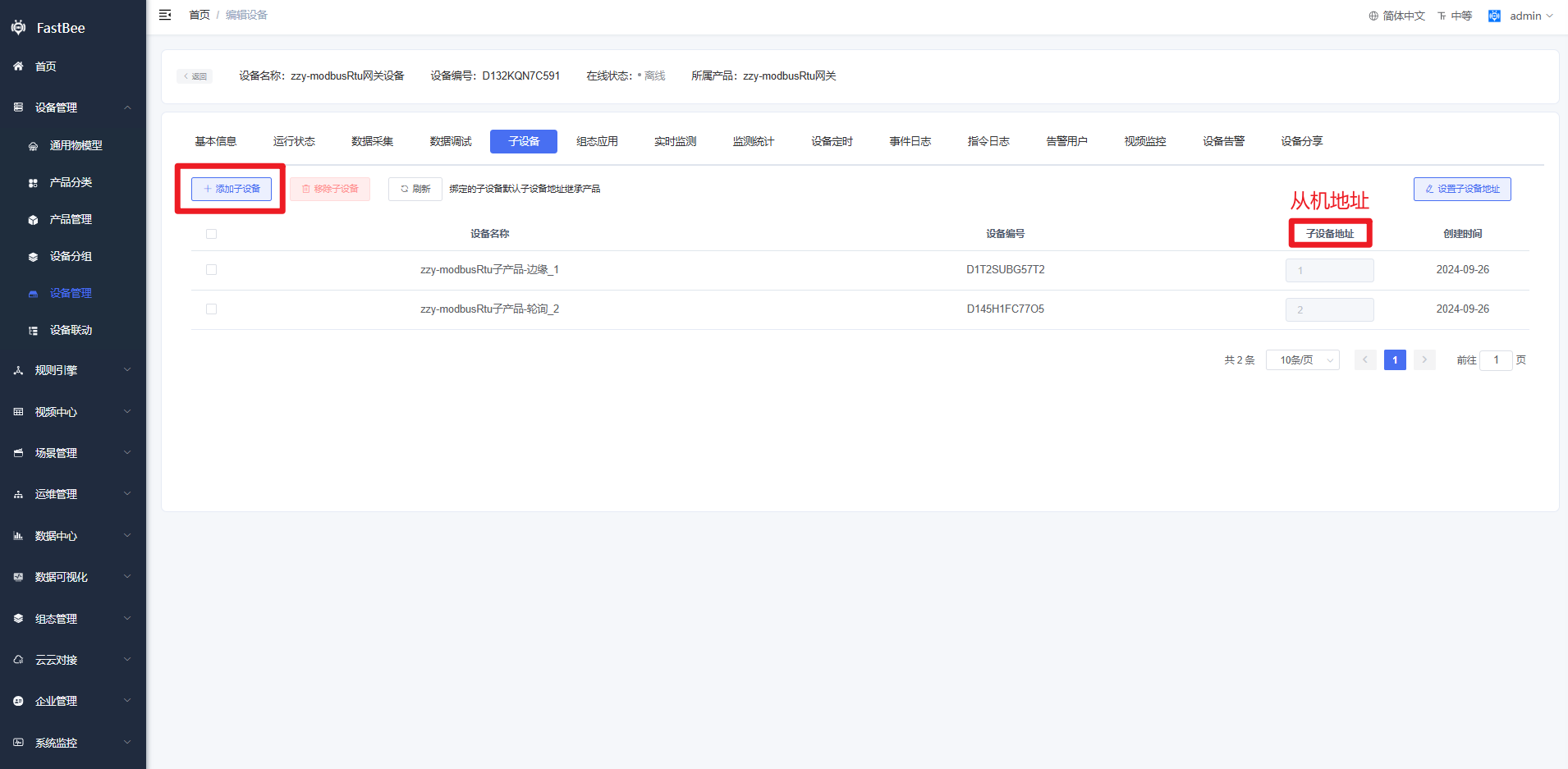

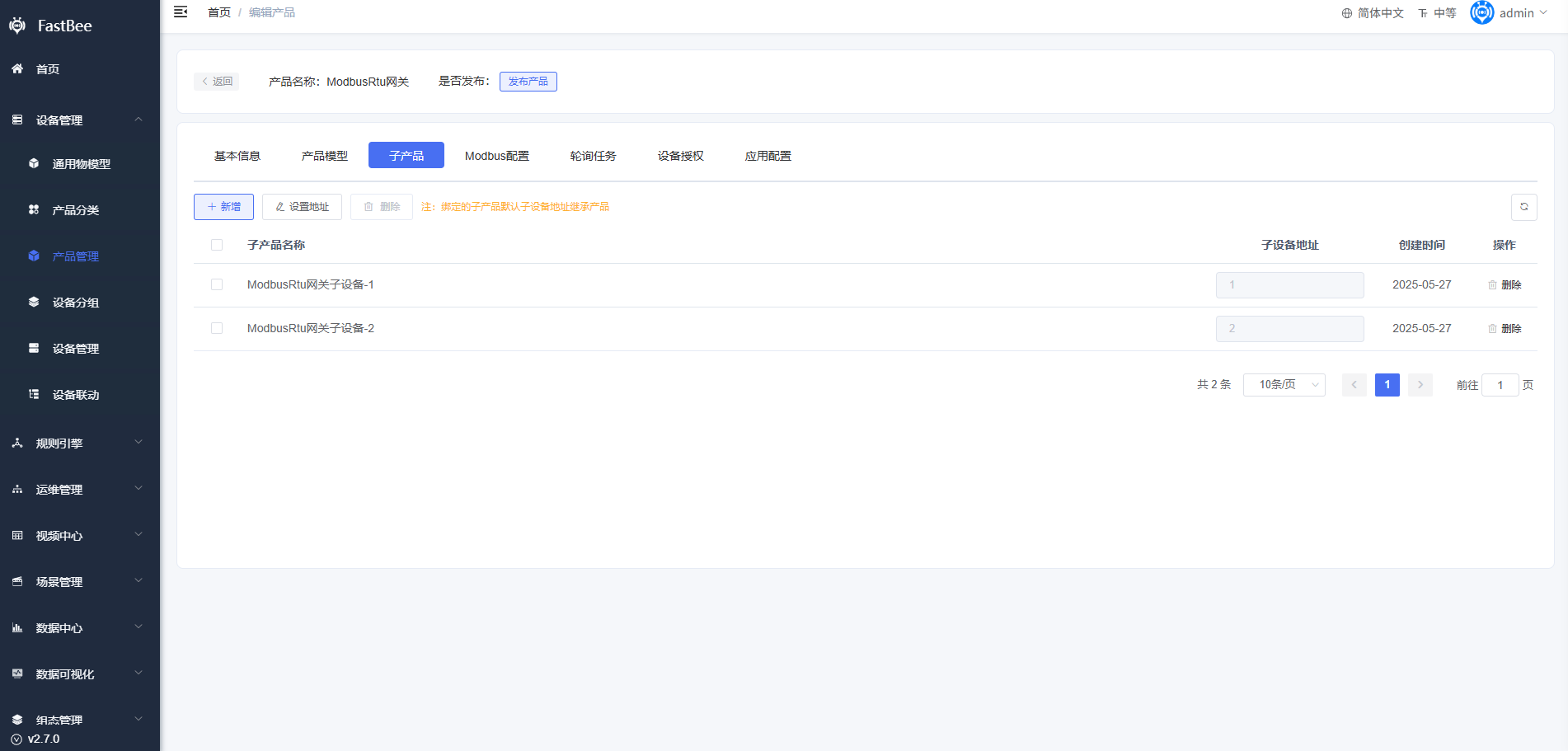

• 網關產品綁定子設備產品： 每個子產品代表一種子設備（從機），可配置從機的地址，在新建網關產品設備時會自動創建子產品設備（一個子產品創建一個子設備），并綁定在該網關設備上；

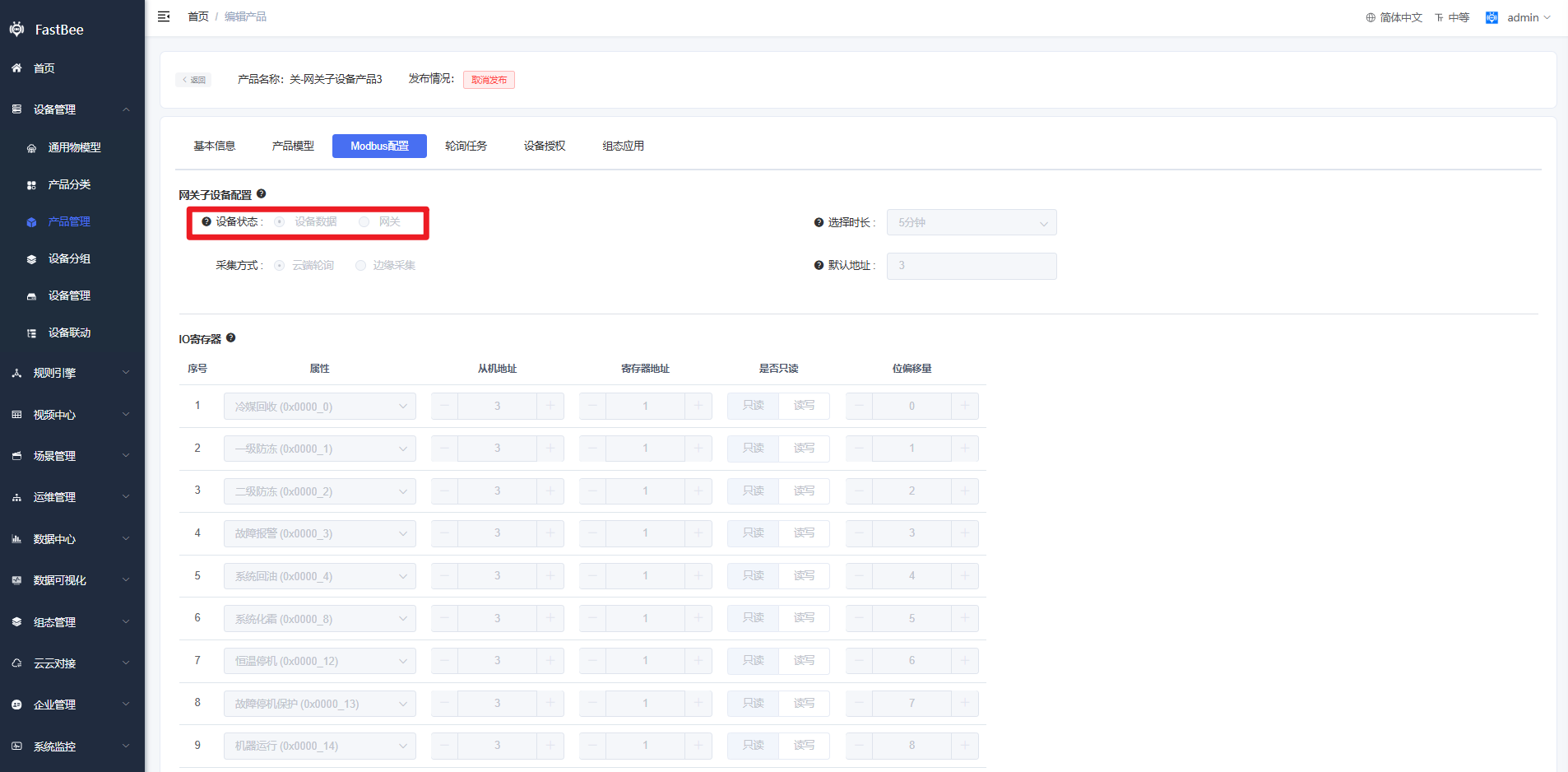

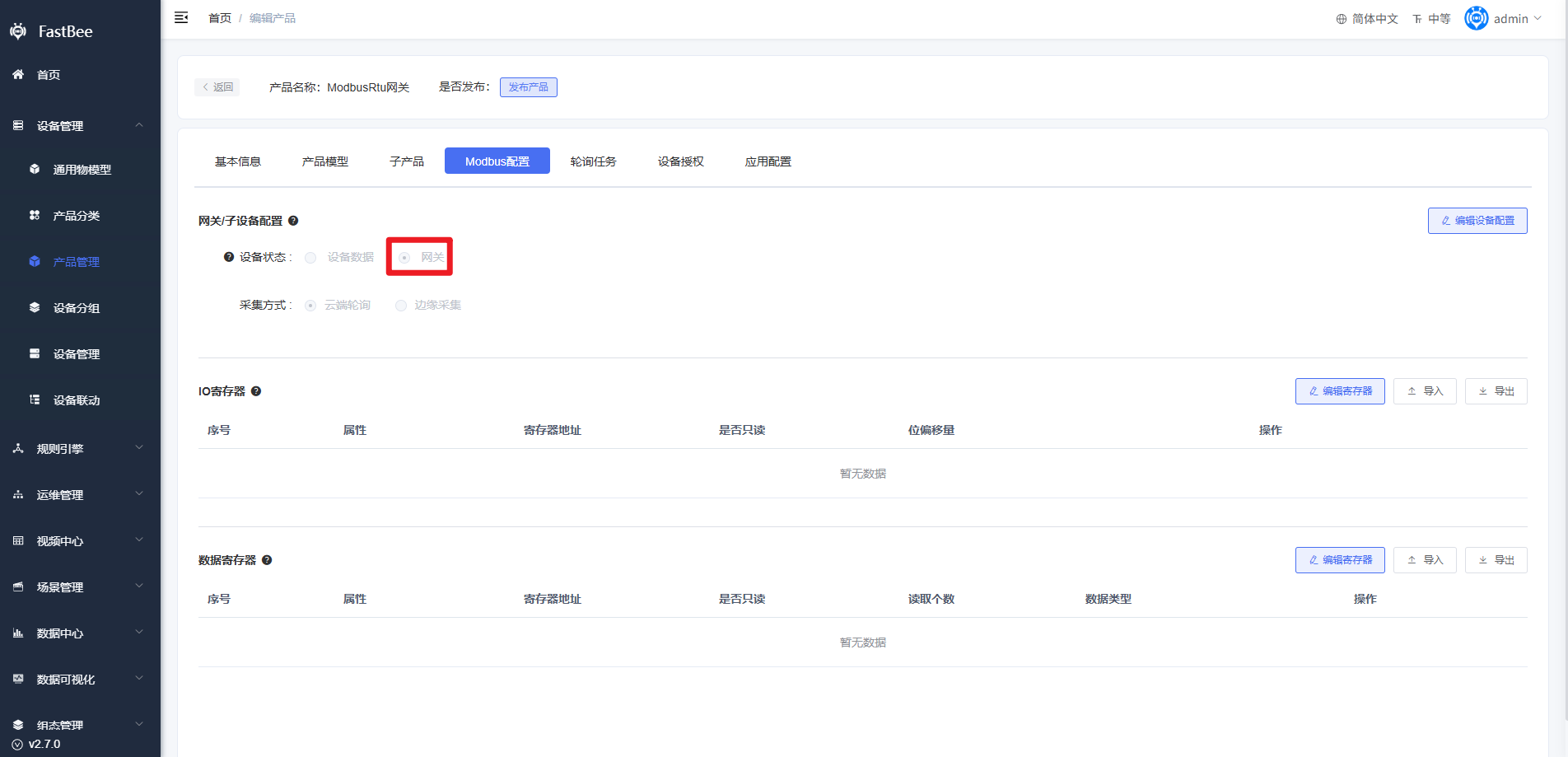

• 網關產品配置Modbus，設備狀態選擇網關

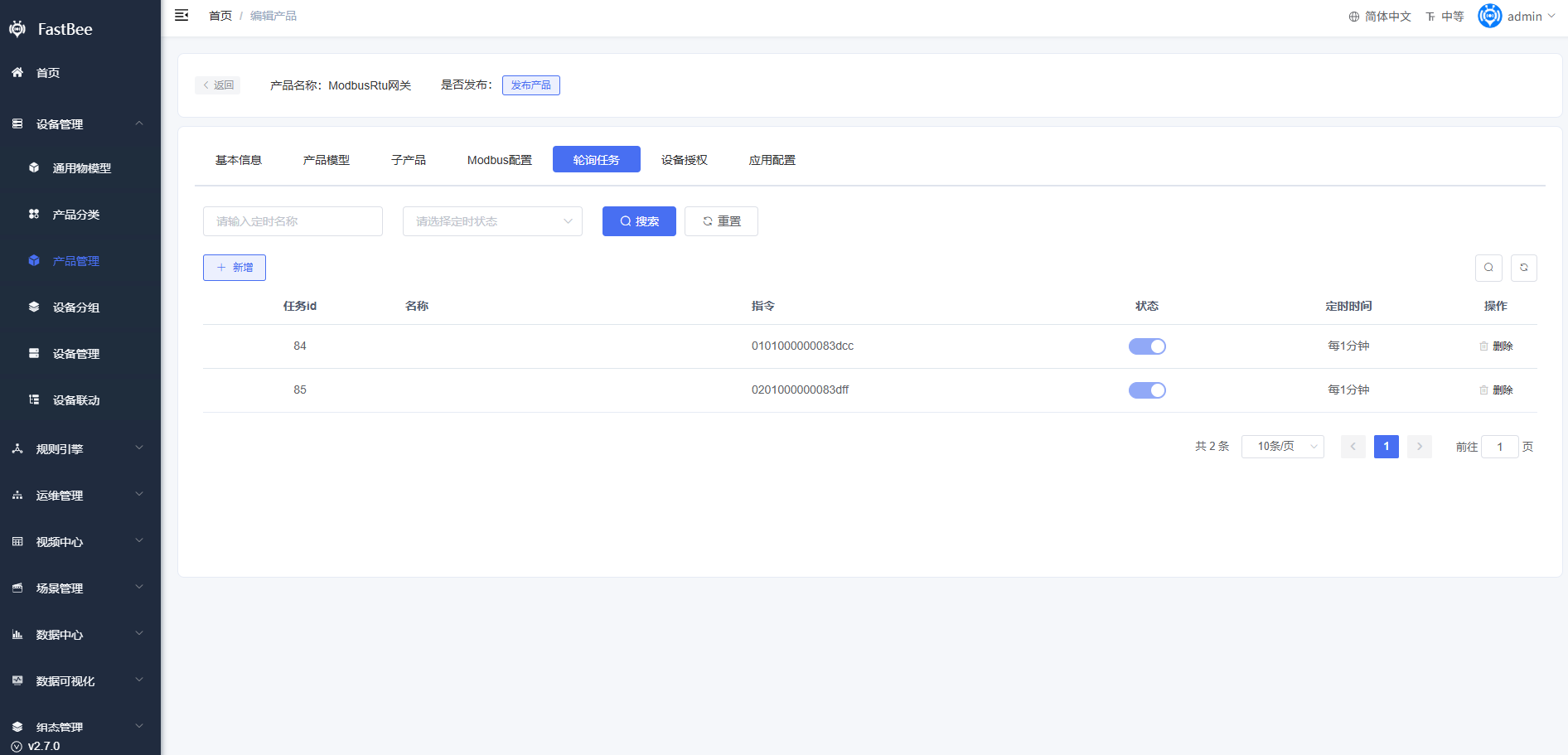

• 如果網關產品采集方式選擇云端輪詢，可在產品側提前配好輪詢?nèi)蝿?wù)，在新建設備時，設備會繼承產品的輪詢?nèi)蝿?wù)，簡化了配置 注意：配置輪詢?nèi)蝿?wù)時，可選的從機地址來源綁定的子設備產品；

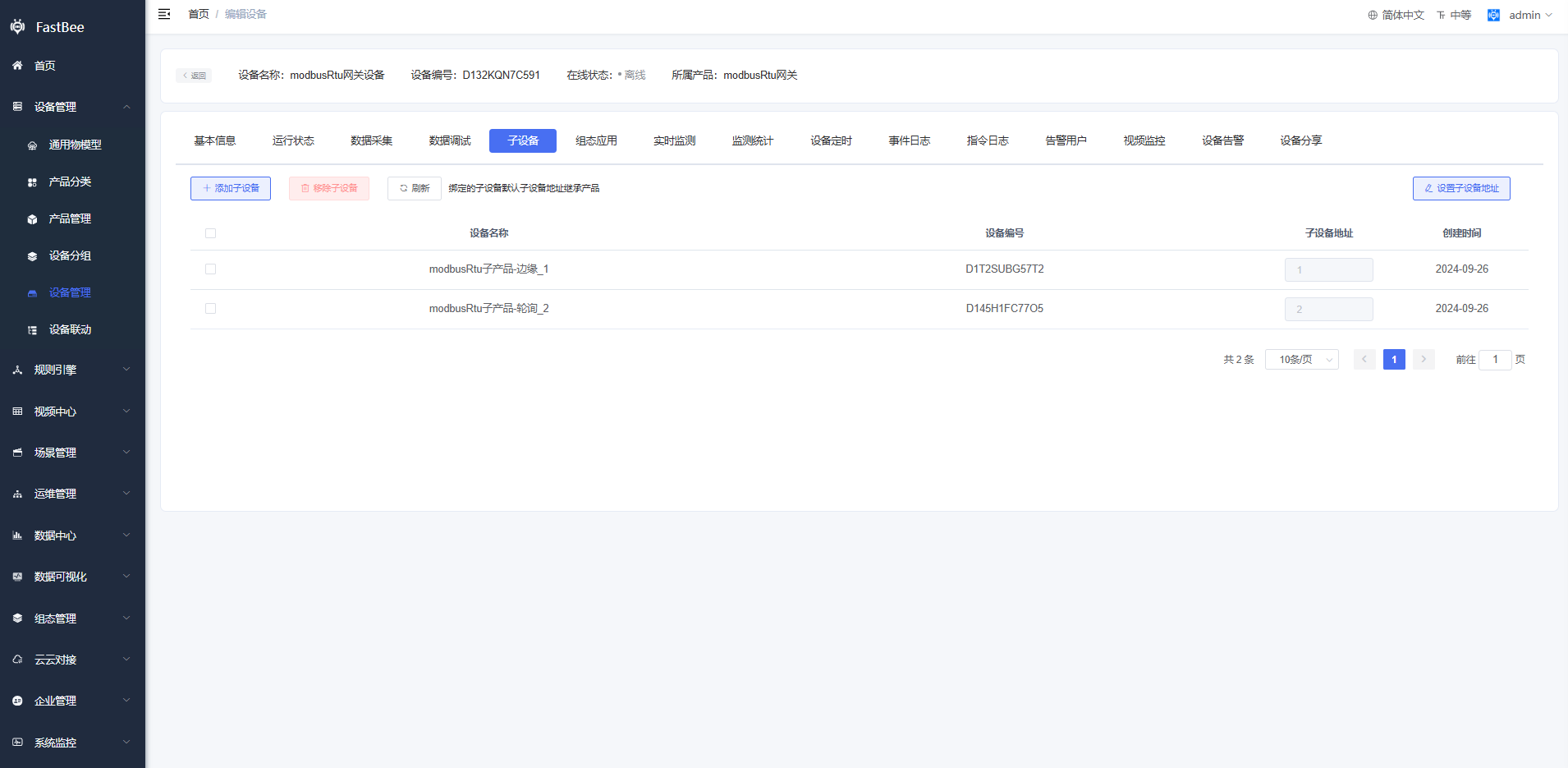

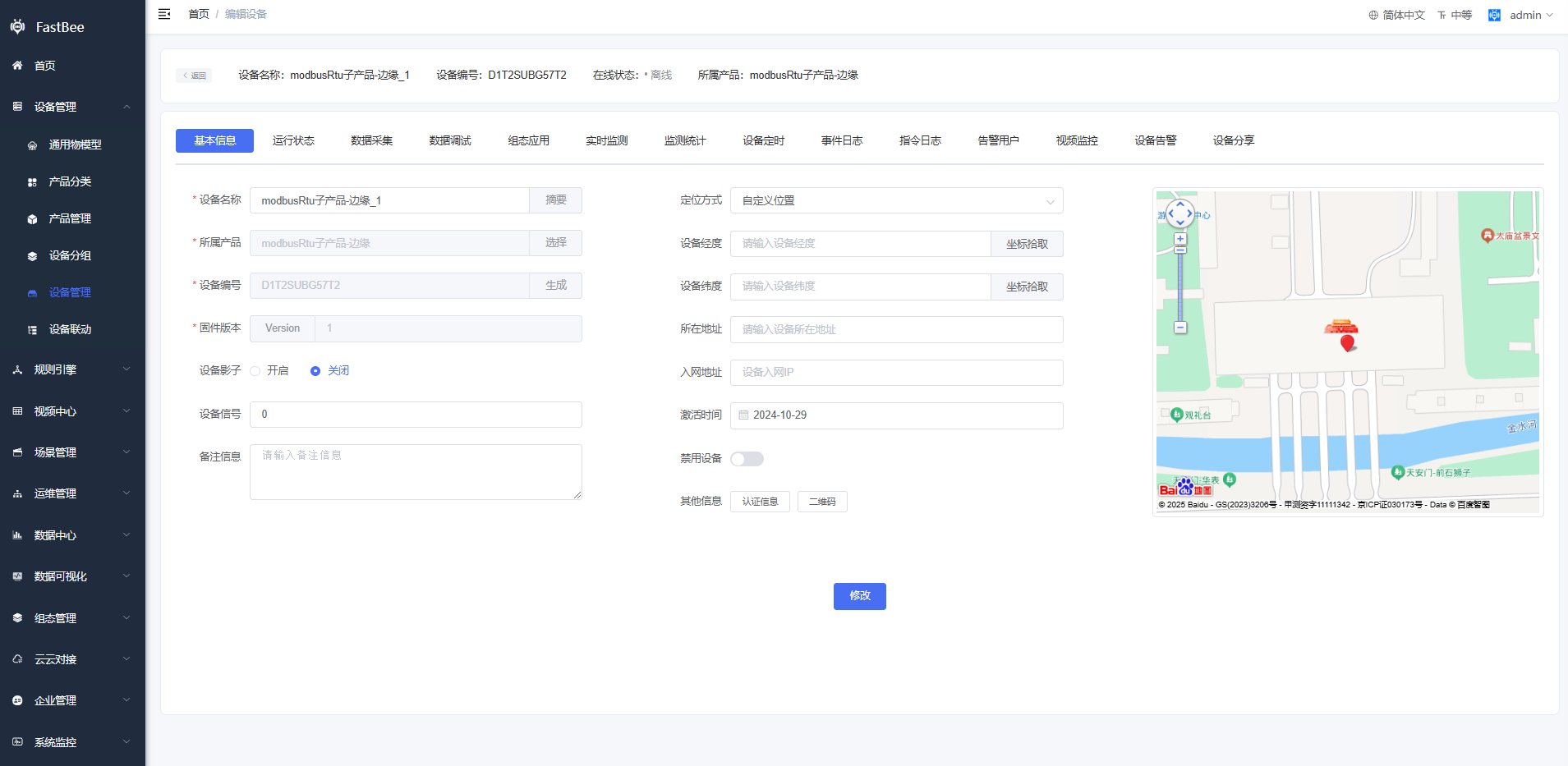

• 至此，網關與子設備的拓?fù)潢P(guān)系已經建立完成
