Tcp協議設備接入

fastbee大約 10 分鐘

一、開啟TCP服務

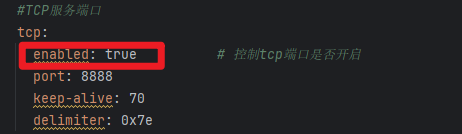

TCP開啟在application.yml文件中控制。

提示

tcp.enabled: 開啟后， TCP服務器啟動連接設備

openws：開啟后，配合TCP服務，推送設備消息至前端實時更新

1. 注冊包：

由于TCP設備連接，需要識別設備，因此TCP客戶端連接時，上報的第一個報文為客戶端的注冊包。

例如：7e80D4AD203F3A1C7e

其中 7e 是包頭包尾

80是注冊包的標識位

D4AD203F3A1C 是設備編號

客戶端上報注冊包后，更新設備狀態為在線

2. 心跳包:

TCP需要主動發送消息來維持設備的心跳保持，上圖中 keep-alive 是心跳超時的判定時間 70s，因此設備的心跳需要維持在70s以下。

心跳包例如: 7e817e 7e 是包頭包尾，81是標識位 (心跳包只是維持TCP長連接，一般無其他實際意義)

3. 特殊的注冊，心跳數據包：

在有些設備客戶端，會把設備的注冊包，心跳包，數據包，定時上報，一方面是包含了設備編號，也可以維持了心跳，數據包還包含了設備上報的信息，這種情況系統也是可以支持的。

三、TCP模擬客戶端測試

模擬客戶端放在如下文件

1. 模擬客戶端上線

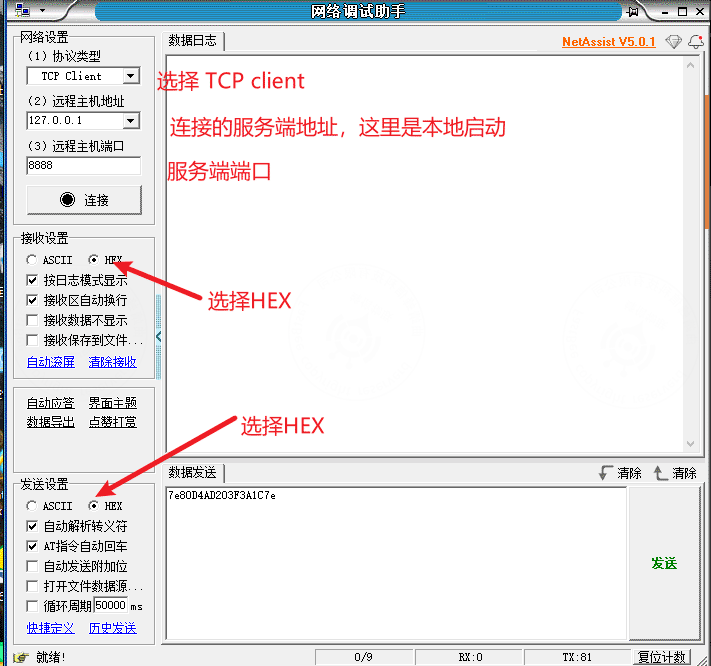

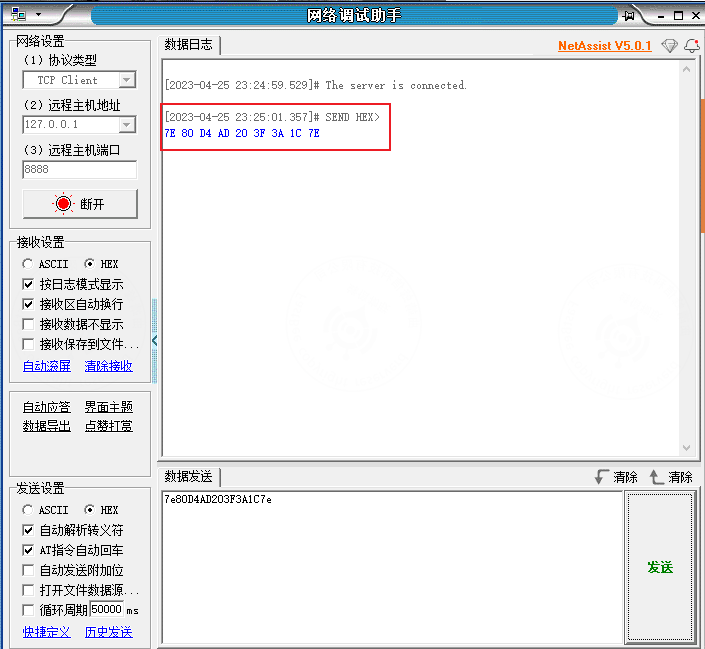

發送注冊包：配置好后，點擊鏈接，發送注冊包，如下 7e80D4AD203F3A1C7e

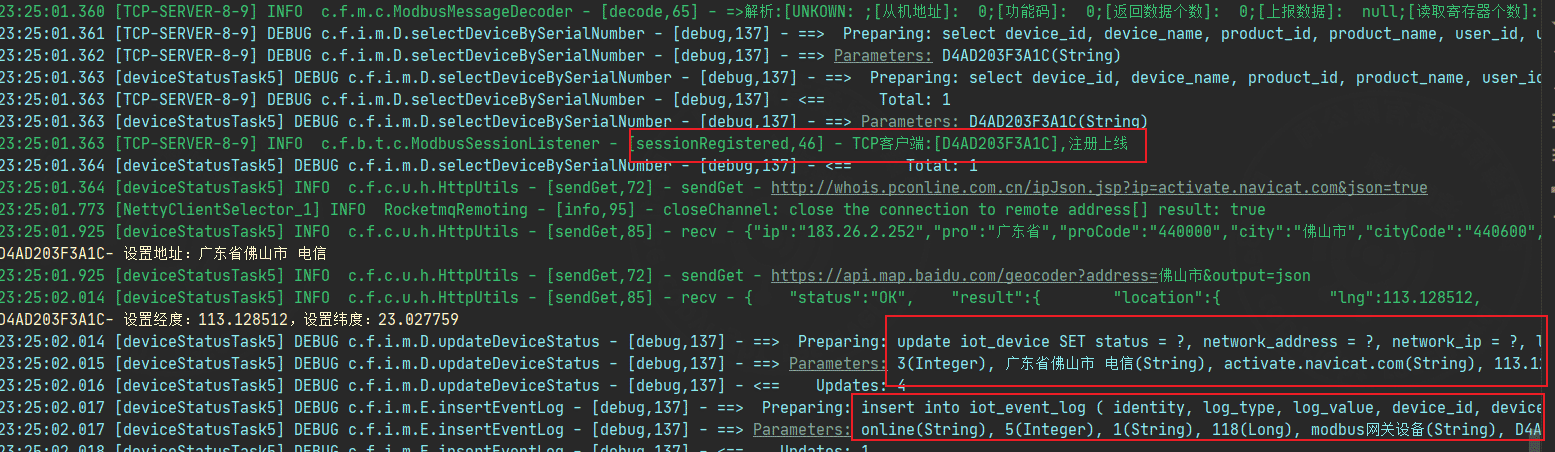

這個時候，看下本地啟動服務可以看到

a. TCP客戶端上線
b. 更新TCP客戶的狀態
c. 記錄設備事件記錄

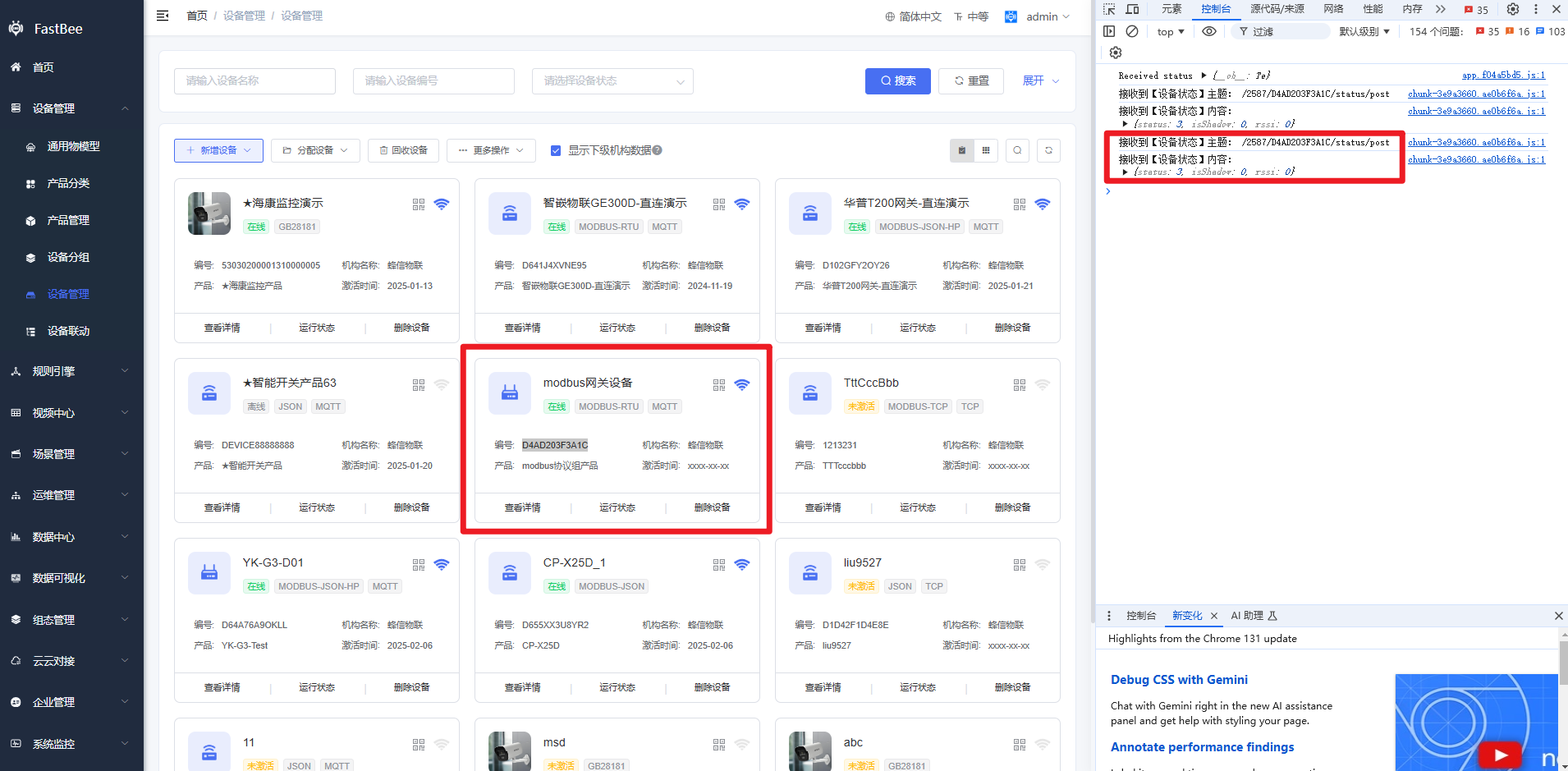

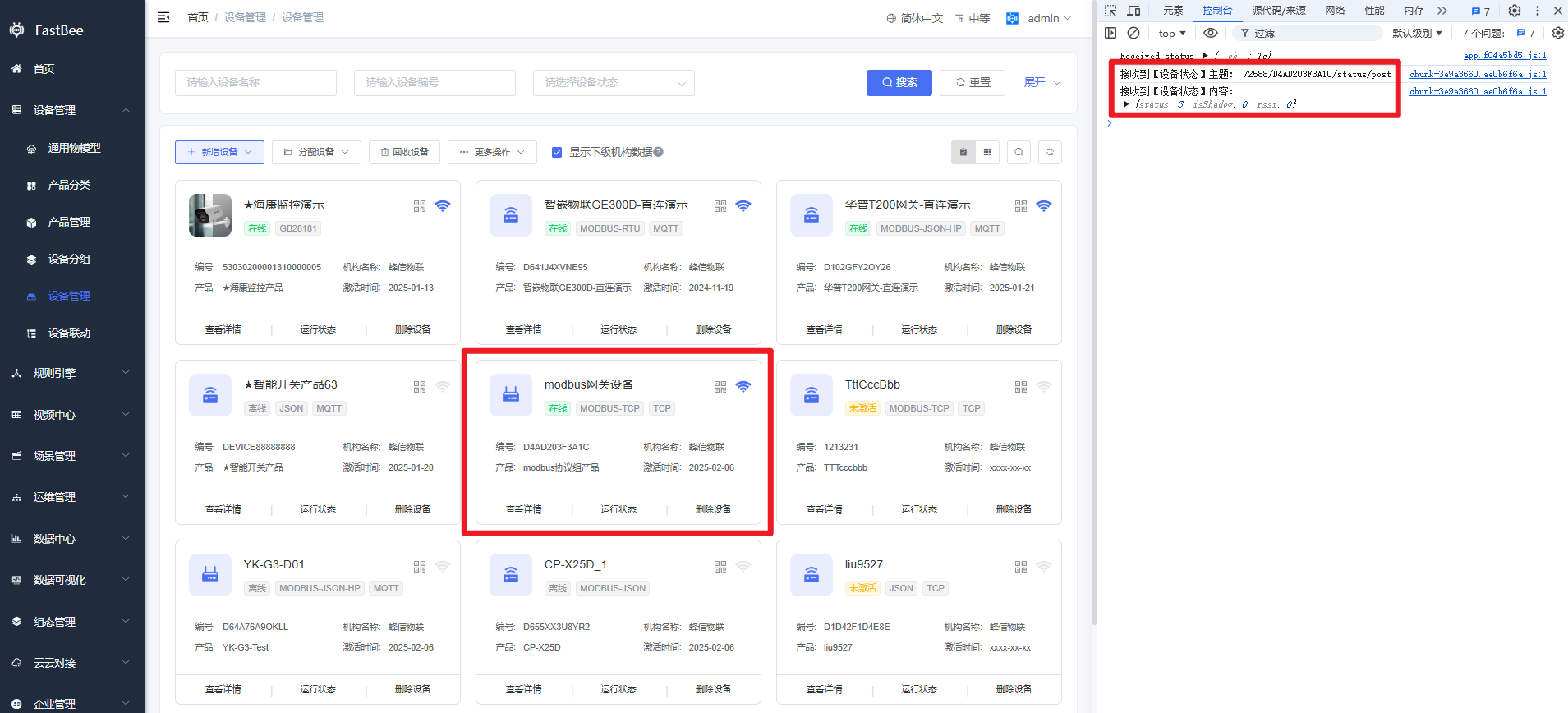

查看前端頁面展示： webSocket 推送設備上線消息，實時更新前端顯示

2. 模擬TCP客戶端斷電或斷開

斷電需要等待設備心跳超時(70S), 斷開連接是，是實時上報設備狀態

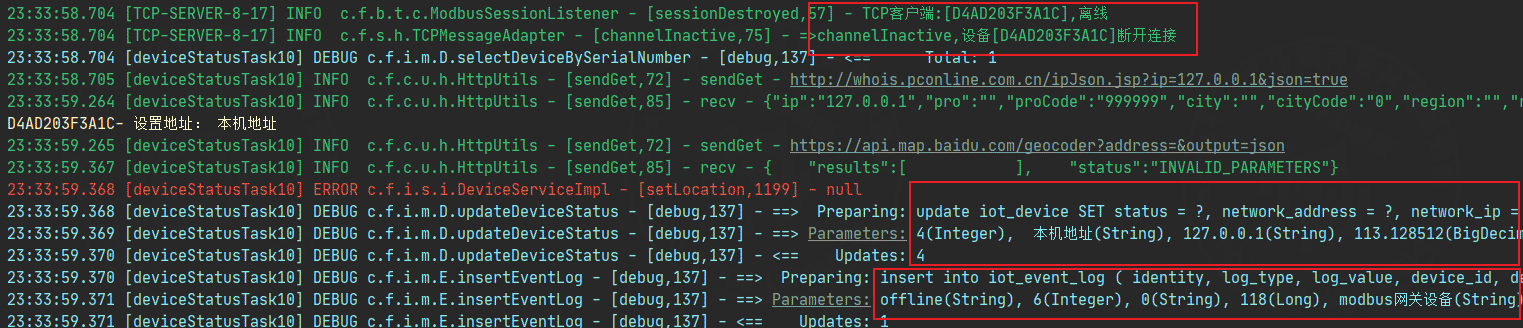

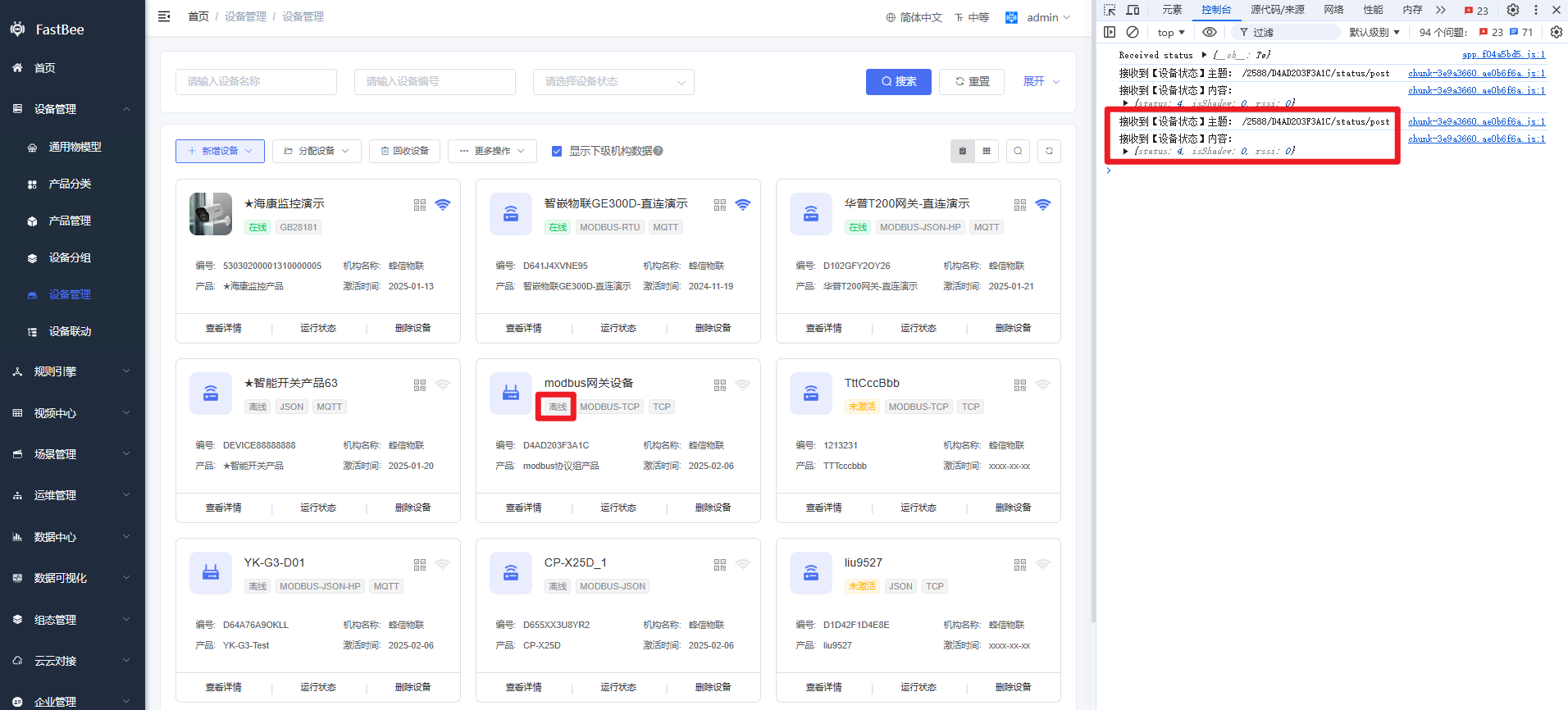

斷開連接是，打印信息如下，更新設備上下線狀態，新增設備事件記錄，前端ws推送實時更新

同樣模擬客戶端斷電，需要等待客戶端超過心跳超時時間 (70s)，更新動作跟設備斷開一致。

四、TCP客戶端前端連接展示

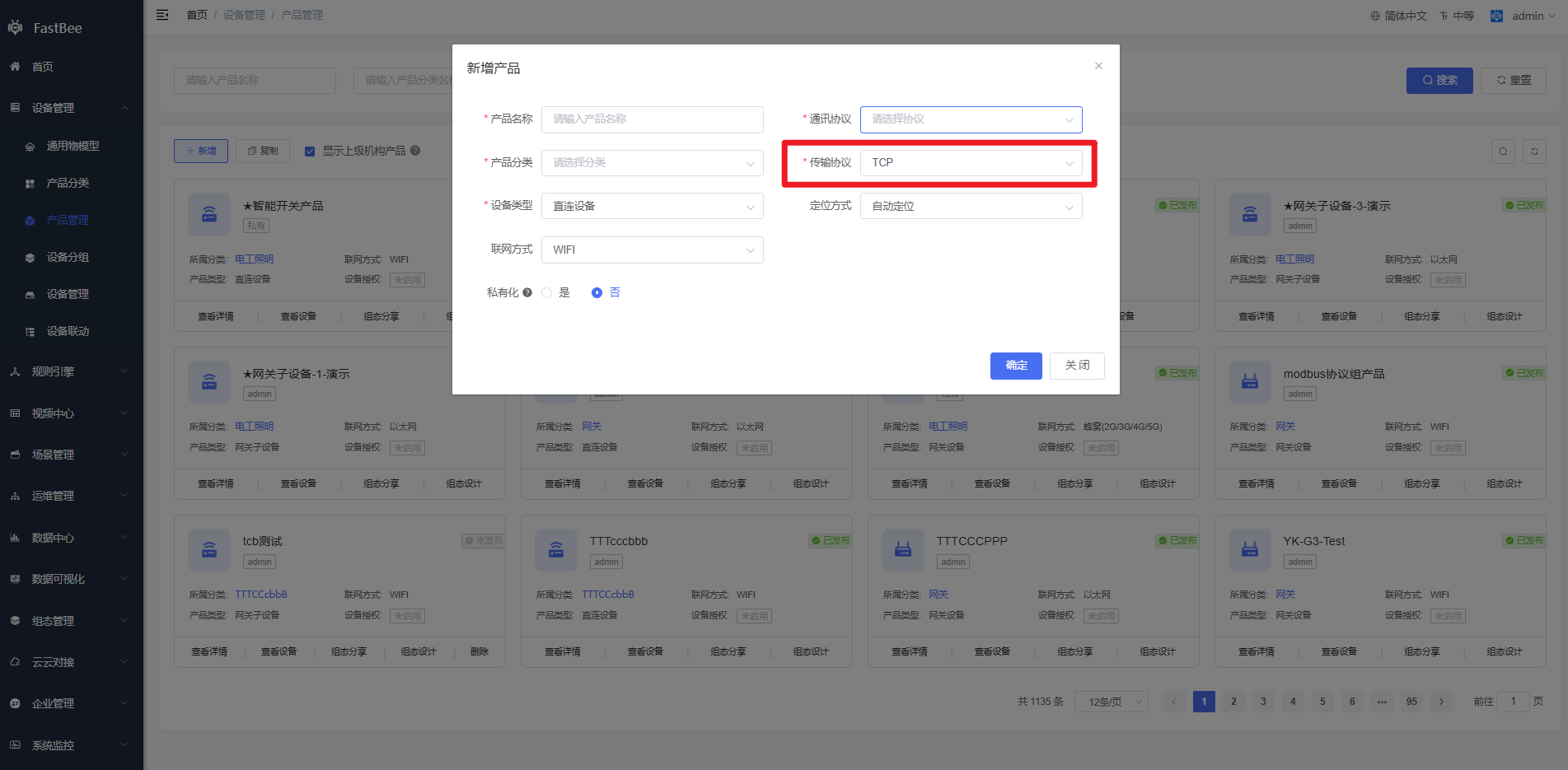

新建產品，傳輸協議選擇TCP，通訊協議可以選擇 JSON、ModbusTcpOverRtu協議、ModbusRtu協議

新建產品后，選中產品新建設備即可。

五、TCP + MODBUS

概述：Modbus TCP 報文由以下幾個主要部分組成：

MBAP 報文頭（Modbus Application Protocol Header）：
- 事務標識符（Transaction Identifier）：用于匹配請求和響應，通常由客戶端生成。
- 協議標識符（Protocol Identifier）：固定為 0，表示 Modbus 協議。
- 長度（Length）：后續數據的字節長度，包括單元標識符和 PDU （Protocol Data Unit）。
- 單元標識符（Unit Identifier）：用于標識從站設備。
PDU（Protocol Data Unit）：
- 功能碼（Function Code）：指示要執行的操作，如讀取、寫入等。
- 數據（Data）：根據功能碼的不同，包含相應的操作數據。

使用：產品配置時選擇ModbusTcpOverRtu協議，具體配置方式參考網關與子設備文檔

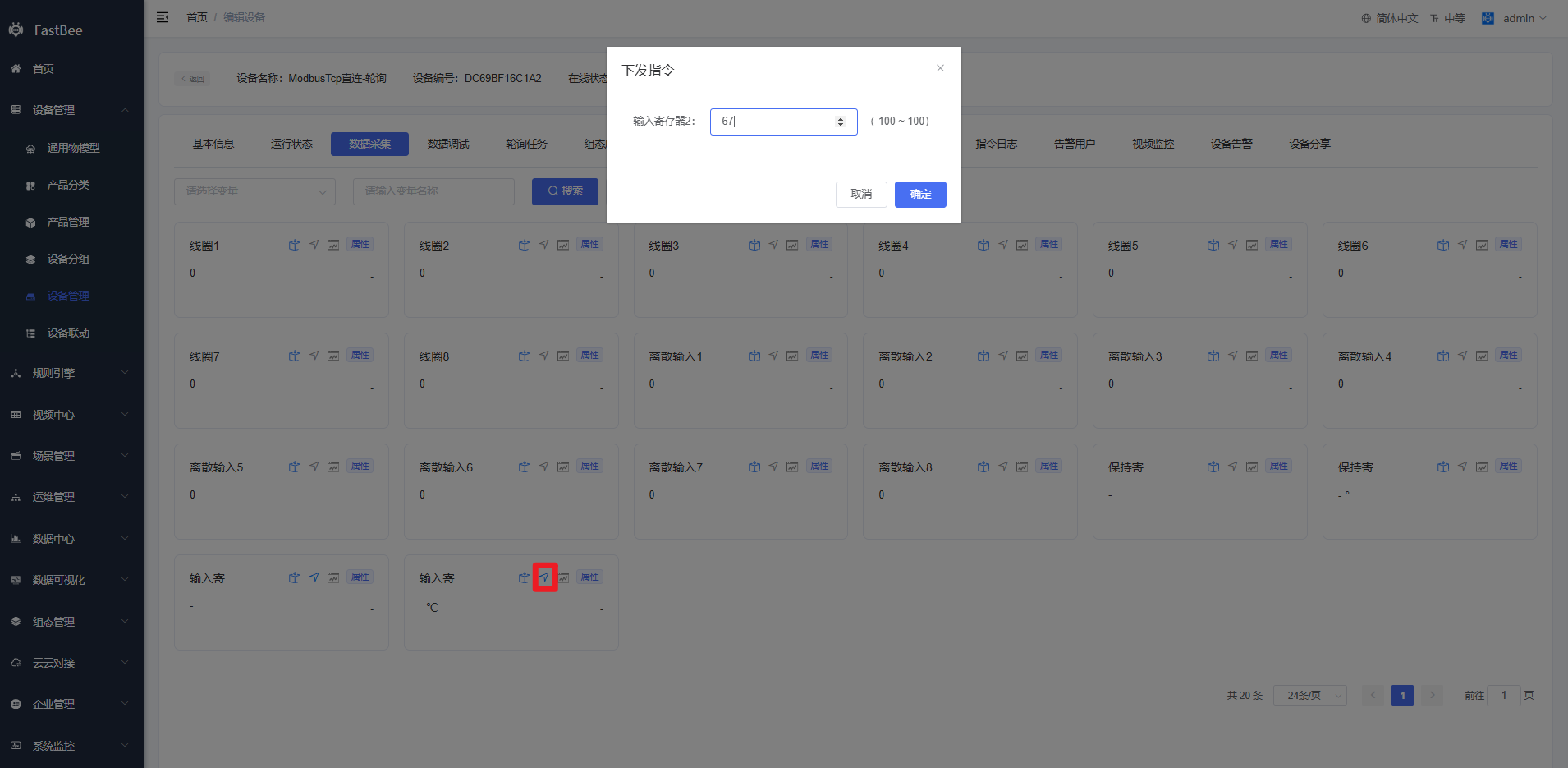

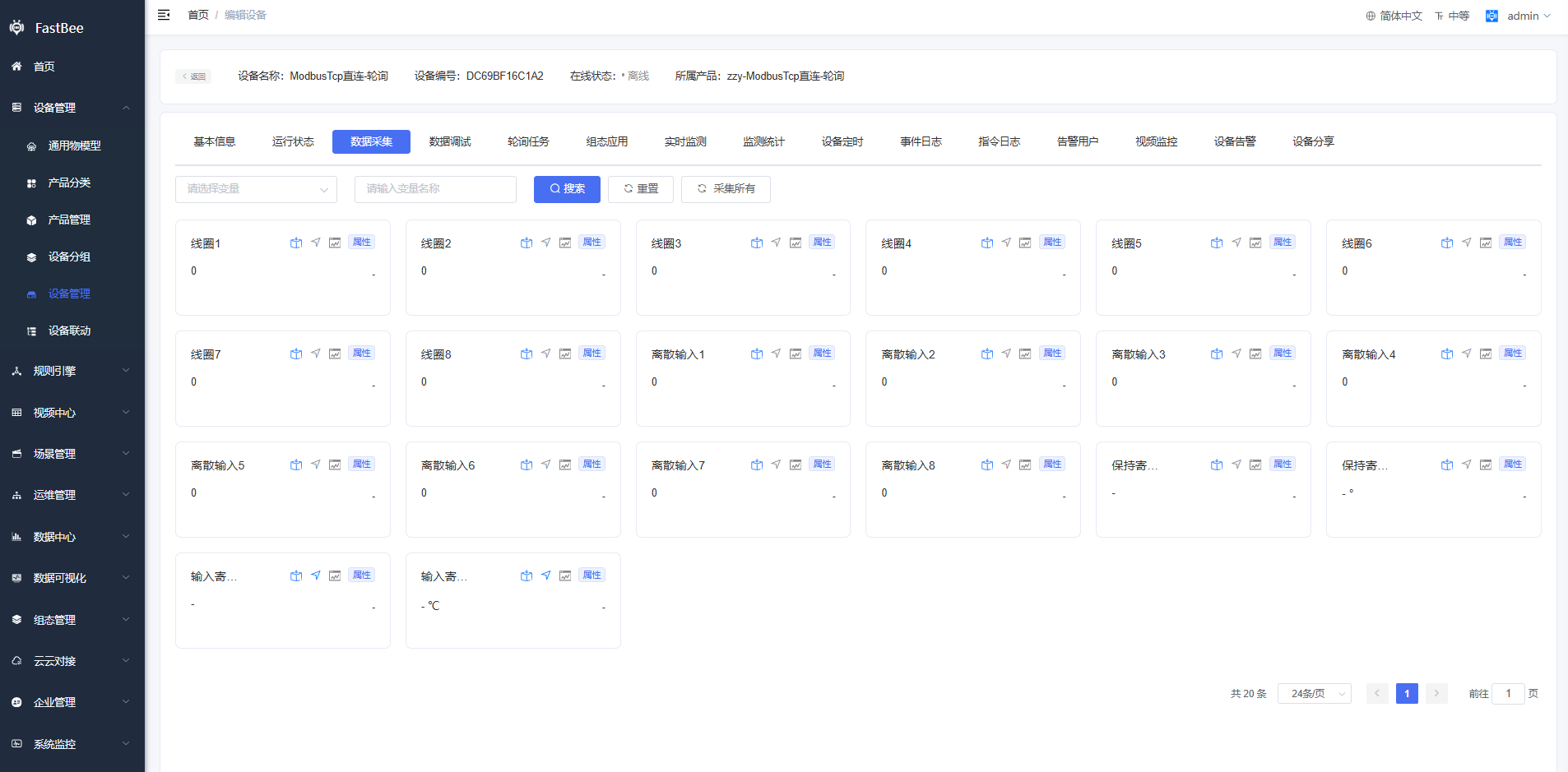

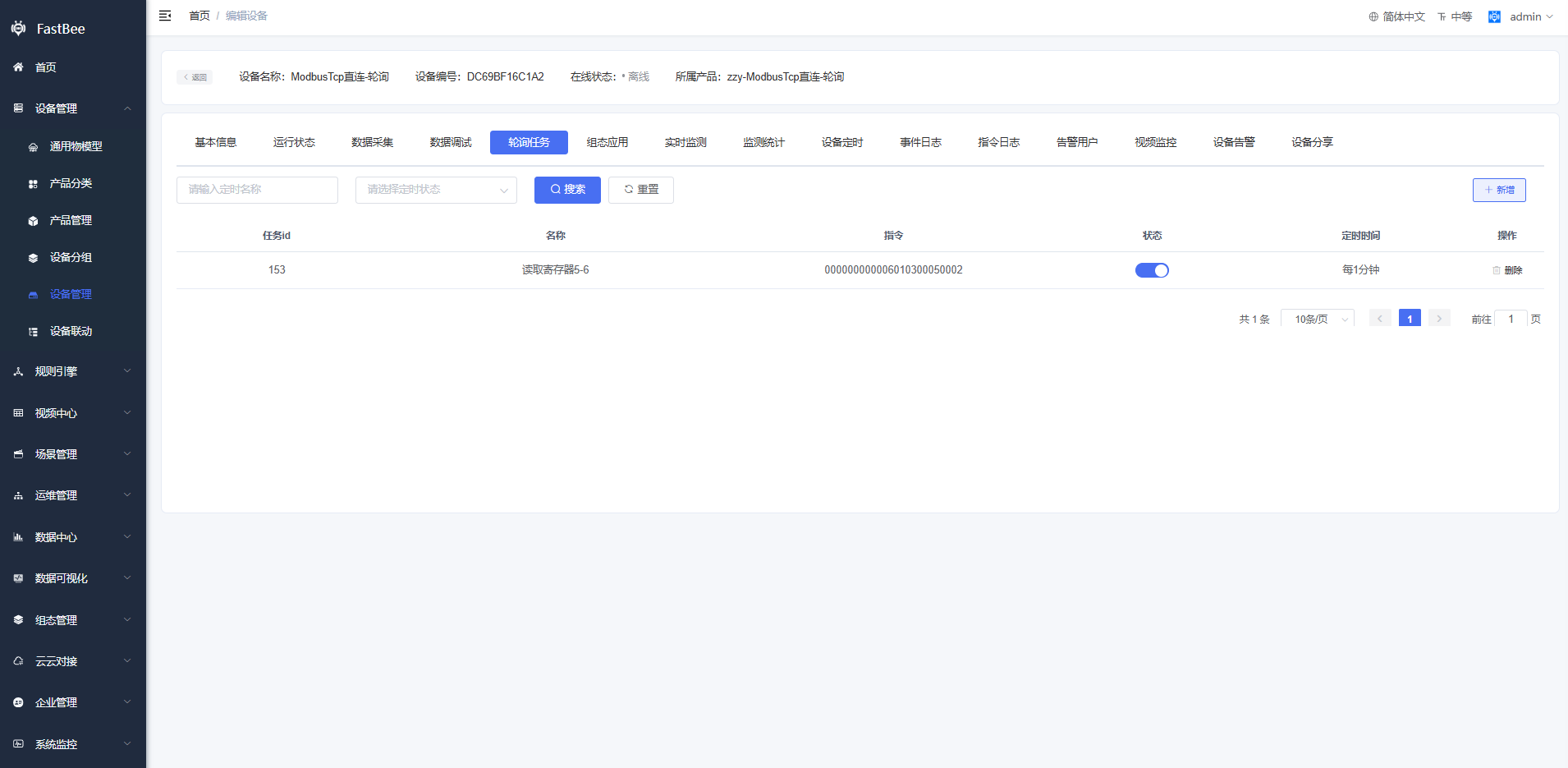

可以在設備詳情-數據調試、數據采集頁面下發指令，如果采用云端輪詢方式，可配置輪詢?nèi)蝿?wù)下發指令：

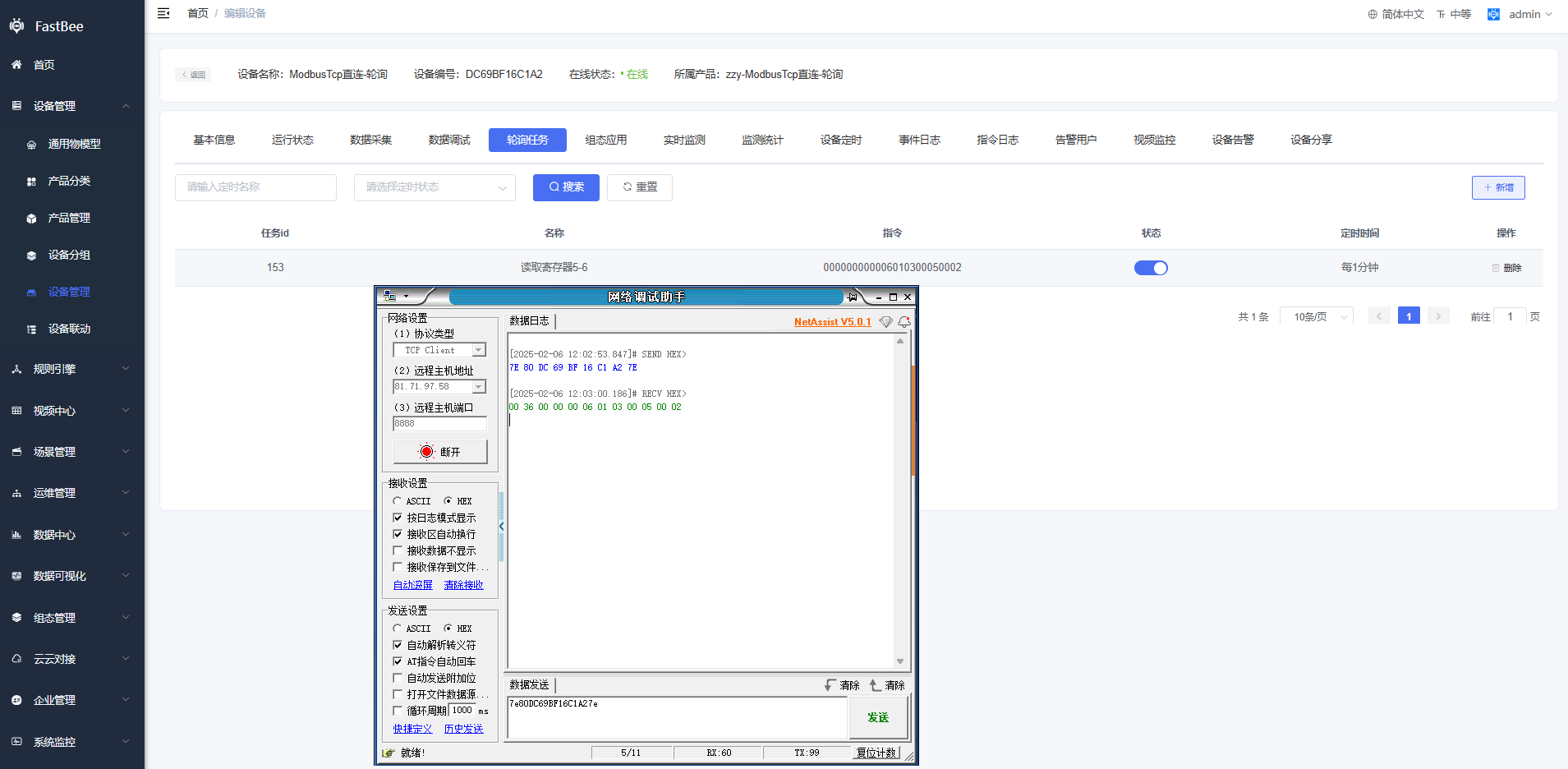

云端輪詢，用模擬設備可以看到下發到設備的讀指令，如下:

六、TCP+JSON

這里采用動態傾角監測儀(通訊協議)2023-3-1 103136 設備通訊協議進行演示。(應答機制)

詳情

A. 設備監測數據報文

報文說明

動態傾角儀處于低功耗的時候、按照平臺設定的采集間隔和發送間隔通訊、監測站每一個通訊間隔向平臺發送一次監測數據，數據采用HTTP以POST方式發送、數據格式為標準的JSON鍵值對。如果平臺在2倍間隔時沒有收到監測數據、可判定為設備離線。

報文示例

{
      "dev_ty":4000,
      "pro_ty":"rf_epmt_qjdt_1105",
      "use_id":0,
      "dev_id":2302180001,
      "pcb_ver":221214,
      "bot_ver":2023021700,
      "app_ver":2023030100,
      "net_ty":1,
      "link_ty":0,
      "pak_ty":"up_data",
      "mk_id":"",
      "ka_id":"",
      "rssi":0,
      "snr":0,
      "x_jsd":0.0492592602968216,
      "y_jsd":0.0070370370522141457,
      "z_jsd":4.4122223854064941,
      "temp_c_val":14.195767402648926,
      "x_jd":0.63720703125,
      "y_jd":0.0933837890625,
      "z_jd":89.3463134765625,
      "cj_s":300,
      "up_s":3600,
      "xt_s":3600,
      "run_s":70,
      "in_v":0.00880800001323223,
      "bat_v":6.4534401893615723,
      "gn_wd":0,
      "gn_jd":0,
      "gn_hb":521,
      "mem_sx":19276,
      "tm_sm":"000101001046"
}

JSON鍵值說明

鍵名	數據類型	說明	備注
dev_ty	U16	設備類型	廠家研發編碼、用戶無需在意
pro_ty	String	產品類型	rf_epmt_qjdt_1105=動態傾角儀
use_id	U16	用戶ID	廠家對用戶的編碼
dev_id	U32	設備唯一ID	設備廠家對設備的唯一編號
pcb_ver	U32	電路板版本號	設備電路板版本號
bot_ver	U32	啟動程序版本	遠程啟動程序版本號
app_ver	U32	功能程序版本	功能程序版本號
net_ty	U8	網絡類型	1=CAT1、5=NBIOT、6=RJ45、8=北斗短報文
link_ty	U8	連接類型	0=短連接=設備發送完數據等待5秒主動斷開連接、1=長連接=設備發送完畢數據不斷開連接。
pak_ty	String	數據包類型	"up_data"=上報監測數據
mk_id	String	無線模塊號	模塊號IMEI=15-20個字符串組成
ka_id	String	流量卡號	物聯網卡號IMSI=15-20個字符串組成
rssi	S16	信號強度	現場網絡信號的強度
snr	S16	信號質量	現場網絡信號的質量
x_jsd	float	X軸加速度	重力加速度、單位g
y_jsd	float	Y軸加速度	重力加速度、單位g
z_jsd	float	Z軸加速度	重力加速度、單位g
temp_c_val	float	溫度	設備內部溫度、單位℃
x_jd	float	X軸角度	傾角度、單位°
y_jd	float	Y軸角度	傾角度、單位°
z_jd	float	Z軸角度	傾角度、單位°
cj_s	U32	采集數據間隔	設備每cj_s秒采集并和閾值對比一次傳感器數據
up_s	U32	上報數據間隔	設備每到up_s秒向平臺發送一次數據報文、平臺收到以后盡快向設備回饋報文、超過2倍up_s時間沒有收到平臺回饋，設備會重啟當前連接。
xt_s	U32	設備心跳數據	預留鍵值對、暫時未使用
run_s	U32	設備運行時間	設備從上電到現在的工作時間、單位秒
in_v	float	太陽能或輸入電壓	太陽能或市電AC-DC適配器輸入的電壓
bat_v	float	蓄電池電壓	蓄電池電壓
gn_wd	float	定位緯度	GNSS當前定位-緯度
gn_jd	float	定位經度	GNSS當前定位-經度
gn_hb	float	定位海拔	GNSS當前定位-海拔高度
mem_sx	U32	剩余內存	設備操作系統的剩余內存
err_cd	U16	錯誤代碼	當前設備的錯誤代碼0=無錯誤、其它的參考后面的錯誤代碼定義
tm_sm	/	/	預留鍵值對、暫時未使用

B、平臺回饋報文

報文說明

平臺收到傾角儀的監測數據以后、需盡快通過SET報文，向傾角儀發送參數設置信息?？紤]信號不好的網絡延遲和平臺服務響應時間在內、如果在10秒內沒有收到平臺的ACK回饋，傾角儀在預定的重傳次數內(固定為5次)、向平臺重傳數據保證通訊的可靠性。

報文示例

{
      "pak_ty":"set_inf",
      "cj_s":null,
      "up_s":3600,
      "xt_s":3600,
      "x_yz":500,
      "y_yz":500,
      "z_yz":500,
      "nian":2022,
      "yue":3,
      "ri":25,
      "shi":12,
      "fen":23,"miao":33
}

JSON鍵值說明

鍵名	數據類型	說明	備注
pack_ty	String	數據包類型	"set_inf"=設置報文
cj_s	U32	數據采集間隔	平臺設置設備的數據采集間隔
up_s	U32	上報數據間隔	平臺設置設備的數據上報間隔
xt_s	U32	設備心跳間隔	平臺設置設置的心跳上報間隔、默認不使用
x_yz	Float	X軸增量閾值	設置X軸的增量閾值，1.2為±1.2的變動
y_yz	Float	Y軸增量閾值	設置Y軸的增量閾值，1.2為±1.2的變動
z_yz	Float	X軸增量閾值	設置Z軸的增量閾值，1.2為±1.2的變動
nian	U8	下發同步=年	平臺下發設備同步時間=年=2022=22
yue	U8	下發同步=月
ri	U8	下發同步=日
shi	U8	下發同步=時
fen	U8	下發同步=分
miao	U8	下發同步=秒
err_cd	U16	錯誤代碼	錯誤代碼0=無錯誤、其它的參考后面的錯誤代碼定義

設備上報報文: （設備數據，注冊包，心跳包組合）

{
      "dev_ty":4000,
      "pro_ty":"rf_epmt_qjdt_1105",
      "use_id":0,
      "dev_id":2302180001,
      "pcb_ver":221214,
      "bot_ver":2023021700,
      "app_ver":2023030100,
      "net_ty":1,
      "link_ty":0,
      "pak_ty":"up_data",
      "mk_id":"",
      "ka_id":"",
      "rssi":0,
      "snr":0,
      "x_jsd":0.0492592602968216,
      "y_jsd":0.0070370370522141457,
      "z_jsd":4.4122223854064941,
      "temp_c_val":14.195767402648926,
      "x_jd":0.63720703125,
      "y_jd":0.0933837890625,
      "z_jd":89.3463134765625,
      "cj_s":300,
      "up_s":3600,
      "xt_s":3600,
      "run_s":70,
      "in_v":0.00880800001323223,
      "bat_v":6.4534401893615723,
      "gn_wd":0,
      "gn_jd":0,
      "gn_hb":521,
      "mem_sx":19276,
      "tm_sm":"000101001046"
}

服務端收到設備上報消息，應答設備:

{
      "pak_ty":"set_inf",
      "cj_s":null,
      "up_s":3600,
      "xt_s":3600,
      "x_yz":500,
      "y_yz":500,
      "z_yz":500,
      "nian":2022,
      "yue":3,
      "ri":25,
      "shi":12,
      "fen":23,
      "miao":33
}

模擬TCP客戶端示例：

因?yàn)門CP是面向流，沒有邊界，而操作系統在發送TCP數據時，會通過緩沖區來進行優化，例如緩沖區為1024個字節大小。
如果一次請求發送的數據量比較小，沒達到緩沖區大小，TCP則會將多個請求合并為同一個請求進行發送，這就形成了粘包問題。
如果一次請求發送的數據量比較大，超過了緩沖區大小，TCP就會將其拆分為多次發送，這就是拆包。

對于粘包和拆包問題，常見的解決方案有四種：

發送端將每個包都封裝成固定的長度，比如100字節大小。如果不足100字節可通過補0或空等進行填充到指定長度;
發送端在每個包的末尾使用固定的分隔符，例如\r\n。如果發生拆包需等待多個包發送過來之后再找到其中的\r\n進行合并;例如，F(xiàn)TP協議;
將消息分為頭部和消息體，頭部中保存整個消息的長度，只有讀取到足夠長度的消息之后才算是讀到了一個完整的消息;
通過自定義協議進行粘包和拆包的處理

Netty對粘包和拆包問題的處理

Netty對解決粘包和拆包的方案做了抽象，提供了一些解碼器(Decoder)來解決粘包和拆包的問題。如：

LineBasedFrameDecoder：以行為單位進行數據包的解碼;
DelimiterBasedFrameDecoder：以特殊的符號作為分隔來進行數據包的解碼;
FixedLengthFrameDecoder：以固定長度進行數據包的解碼;
LenghtFieldBasedFrameDecode：適用于消息頭包含消息長度的協議(最常用);

FastBee的TCP服務端，解決粘包，分包問題

固定分隔符

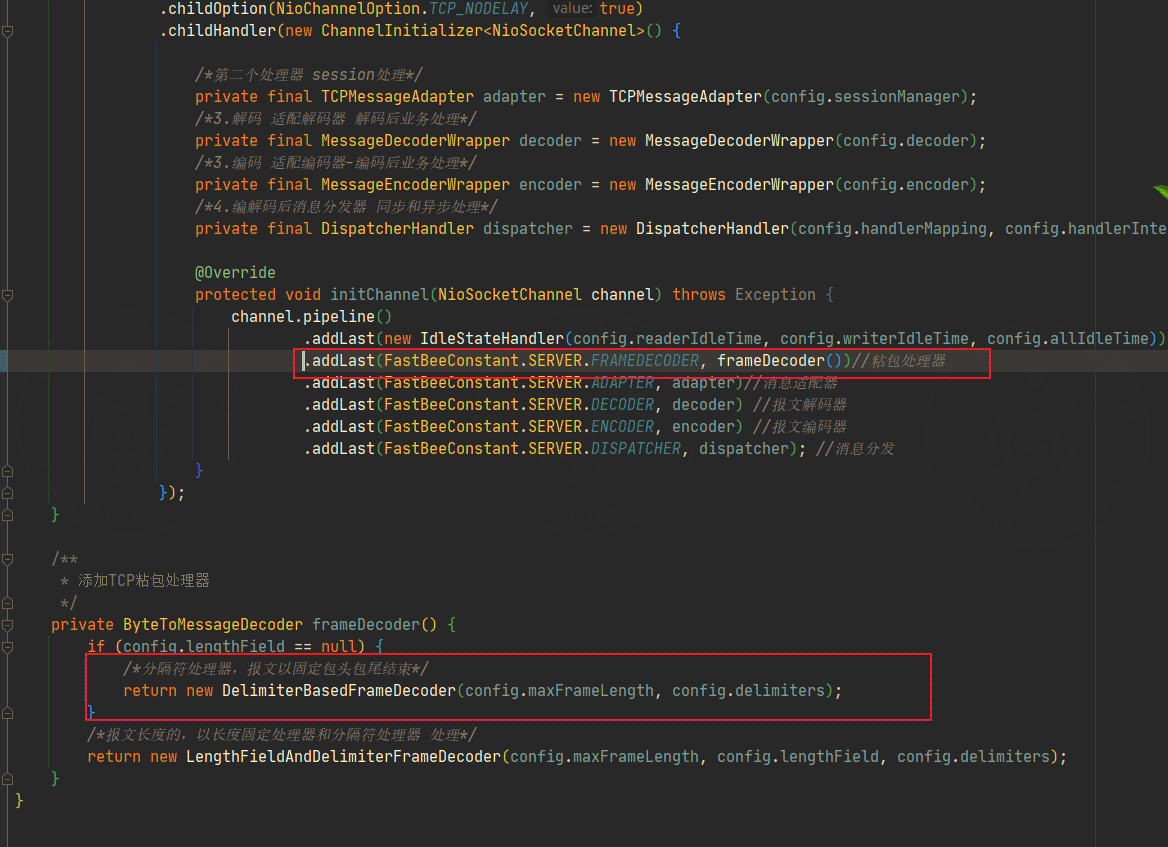

DelimiterBasedFrameDecoder 類定義了分割符處理粘包，分包問題

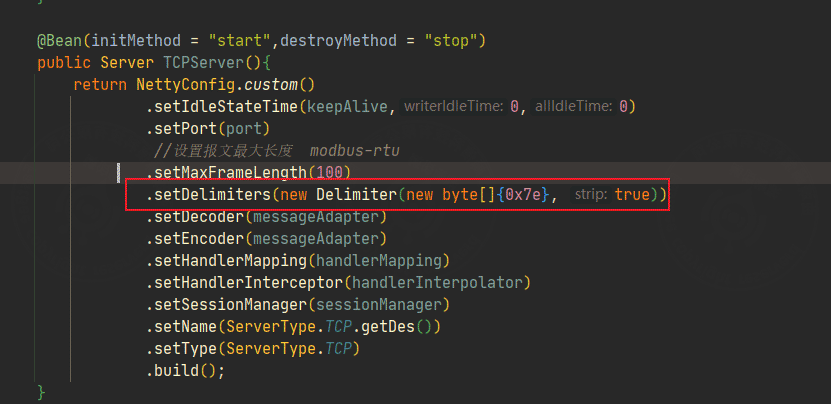

TCP服務器啟動處理客戶端消息配置中，第二個處理類配置了粘包，分包處理在TCP啟動時候，添加分隔符號

固定長度

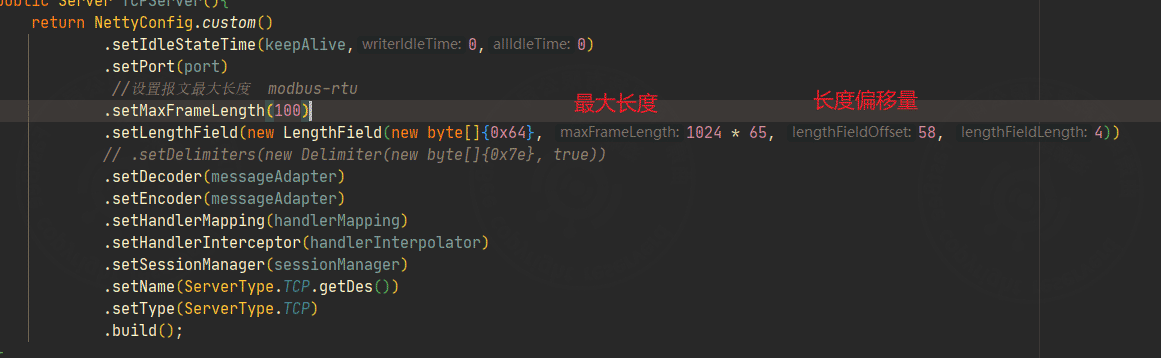

LengthFieldAndDelimiterFrameDecoder ，固定長度配置在TCP啟動時候，配置如下做固定長度處理粘包，分包問題
