一、Modbus Tcp協議
1、實現與配置
- 實現方式和ModbusRtu大體一致，只是報文不一樣

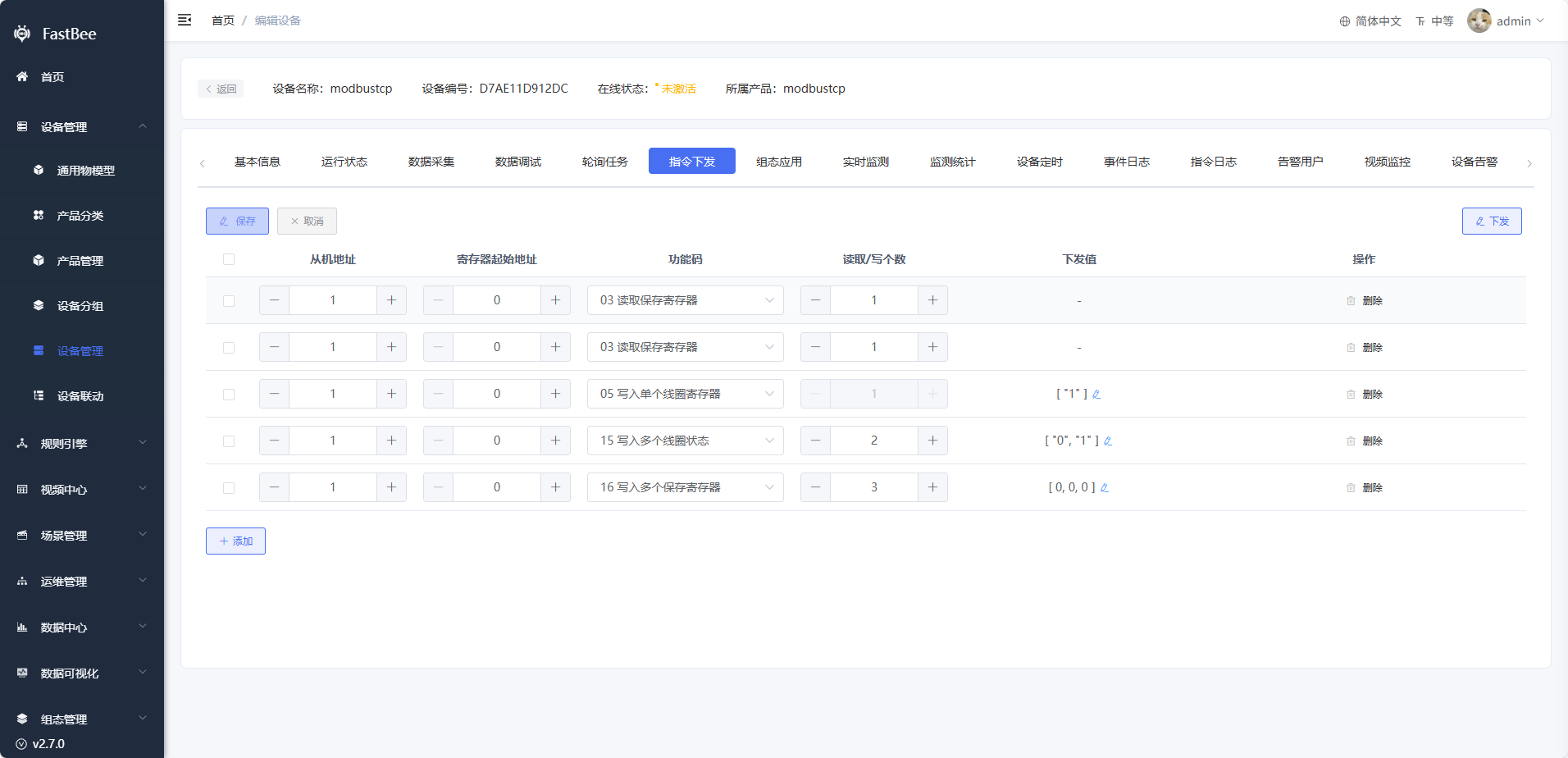

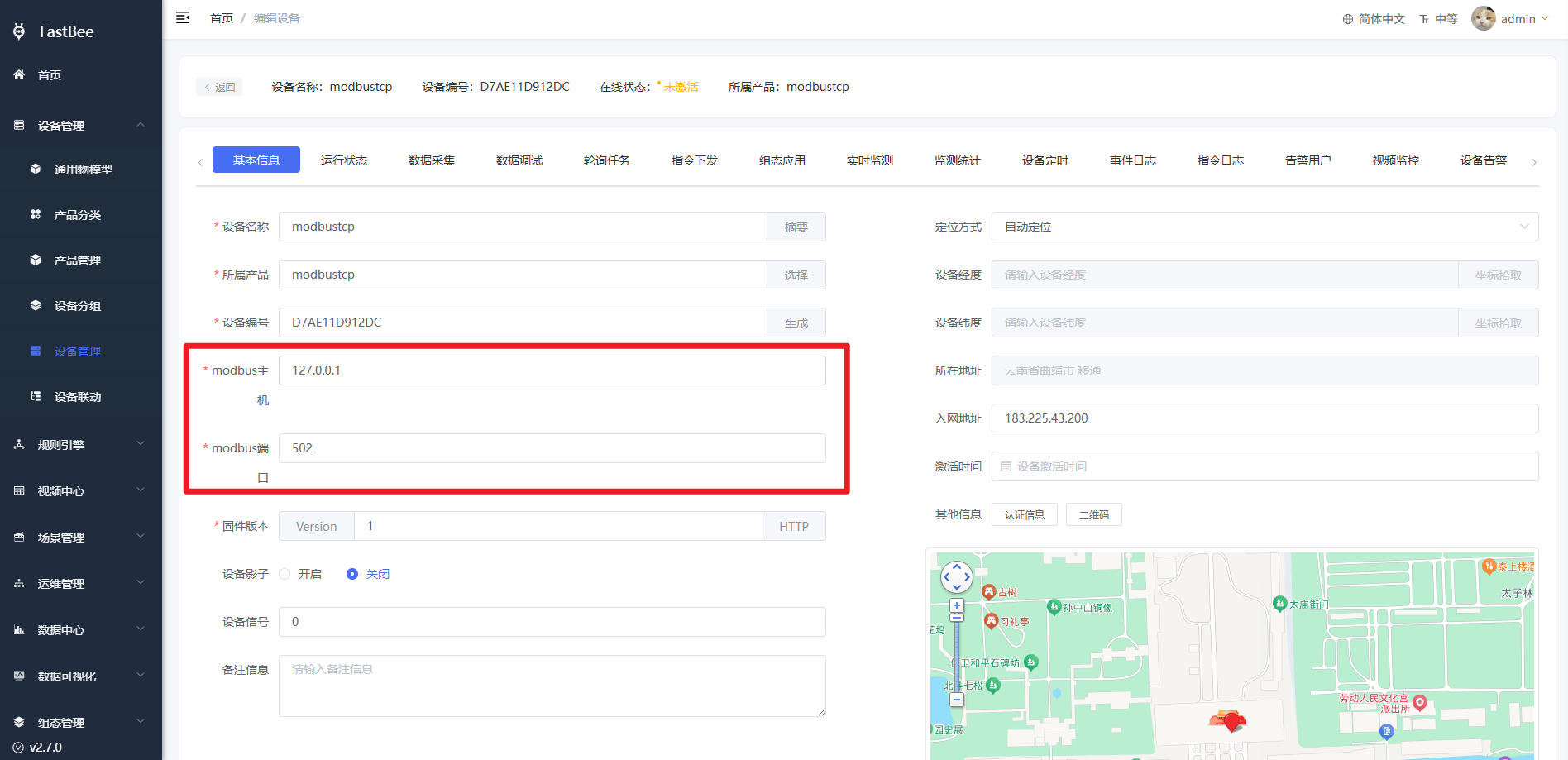

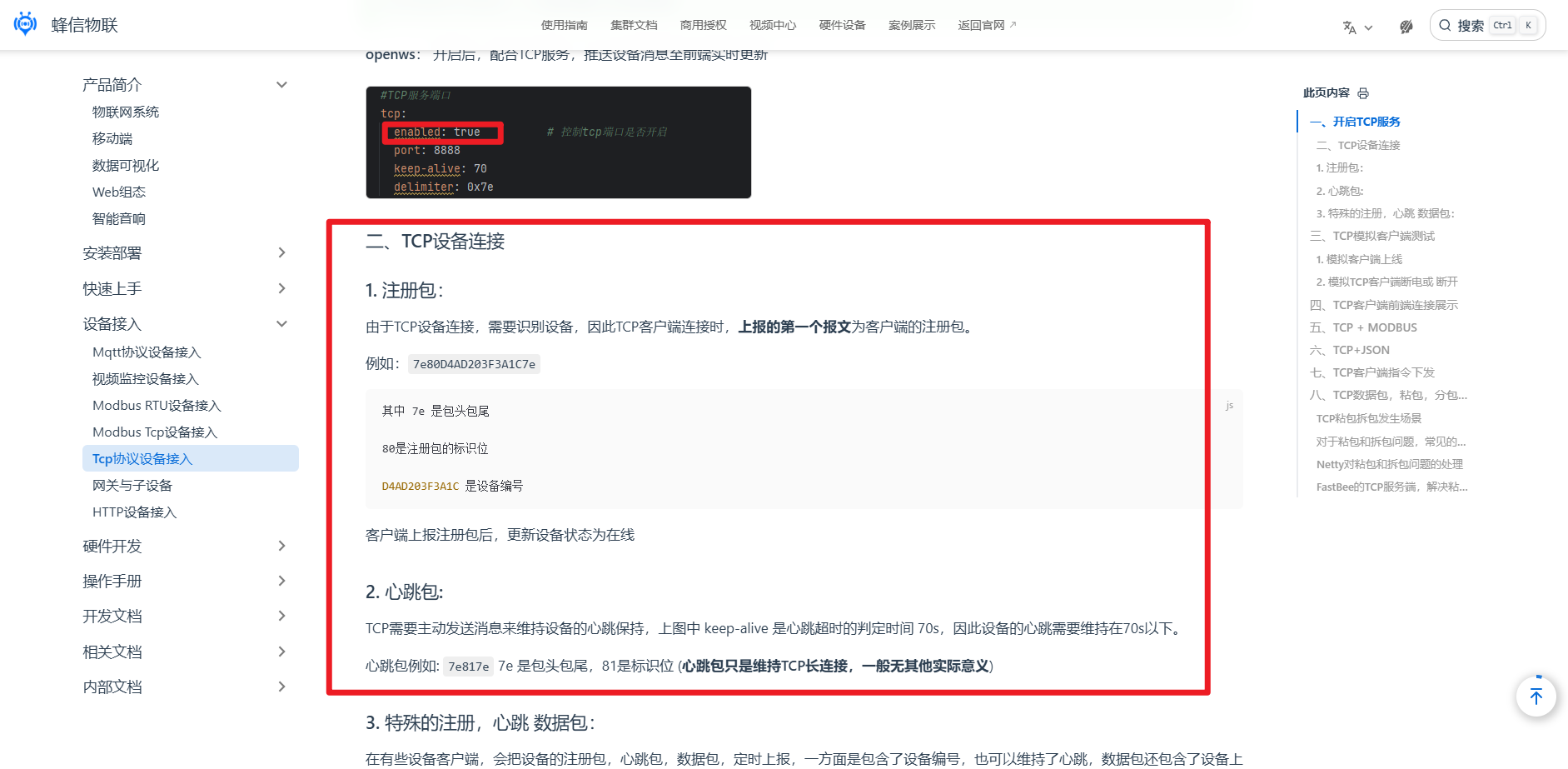

- 配置方式：新建產品時通訊協議選擇ModbusTcp協議，然后參考網關與子設備文檔配置
- 注意：目前只支持把tcp設備作為客戶端接入系統
2、Modbus Tcp報文
Modbus TCP 報文由以下幾個主要部分組成：
- MBAP 報文頭（Modbus Application Protocol Header）：
- 事務標識符（Transaction Identifier）：用于匹配請求和響應，通常由客戶端生成。
- 協議標識符（Protocol Identifier）：固定為 0，表示 Modbus 協議。
- 長度（Length）：后續數據的字節長度，包括單元標識符和 PDU （Protocol Data Unit）。
- 單元標識符（Unit Identifier）：用于標識從站設備。
- PDU（Protocol Data Unit）：
- 功能碼（Function Code）：指示要執行的操作，如讀取、寫入等。
- 數據（Data）：根據功能碼的不同，包含相應的操作數據。
讀取保持寄存器的請求報文可能如下：
事務標識符：0x0001
協議標識符：0x0000
長度：0x0006
單元標識符：0x01
功能碼：0x03
起始地址：0x0000
寄存器數量：0x0002響應報文中，如果成功讀取到數據
事務標識符：0x0001
協議標識符：0x0000
長度：0x0005
單元標識符：0x01
功能碼：0x03
字節計數：0x04
數據：0x000A 0x000B事務標識符：
范圍值：0x0000 ~ 0xFFFF 即是 0-65535，如果超出范圍，會從0開始計算
最重要作用：作為報文的流水號
客戶端發送請求時會生成一個唯一的事務標識符，服務器在響應時使用相同的事務標識符。這使得客戶端能夠?qū)⑹盏降捻憫?yīng)與之前發送的請求準確關聯起來，確保數據的對應性和準確性。例如，客戶端同時發送了多個不同的請求，如果沒有事務標識符，客戶端將難以區分每個響應對應的是哪個請求。
采用順序遞增的方式為每個對設備狀態的讀取請求分配事務標識符。
這里建議每個設備都記錄一下自己的事務標識符，以便遞增。

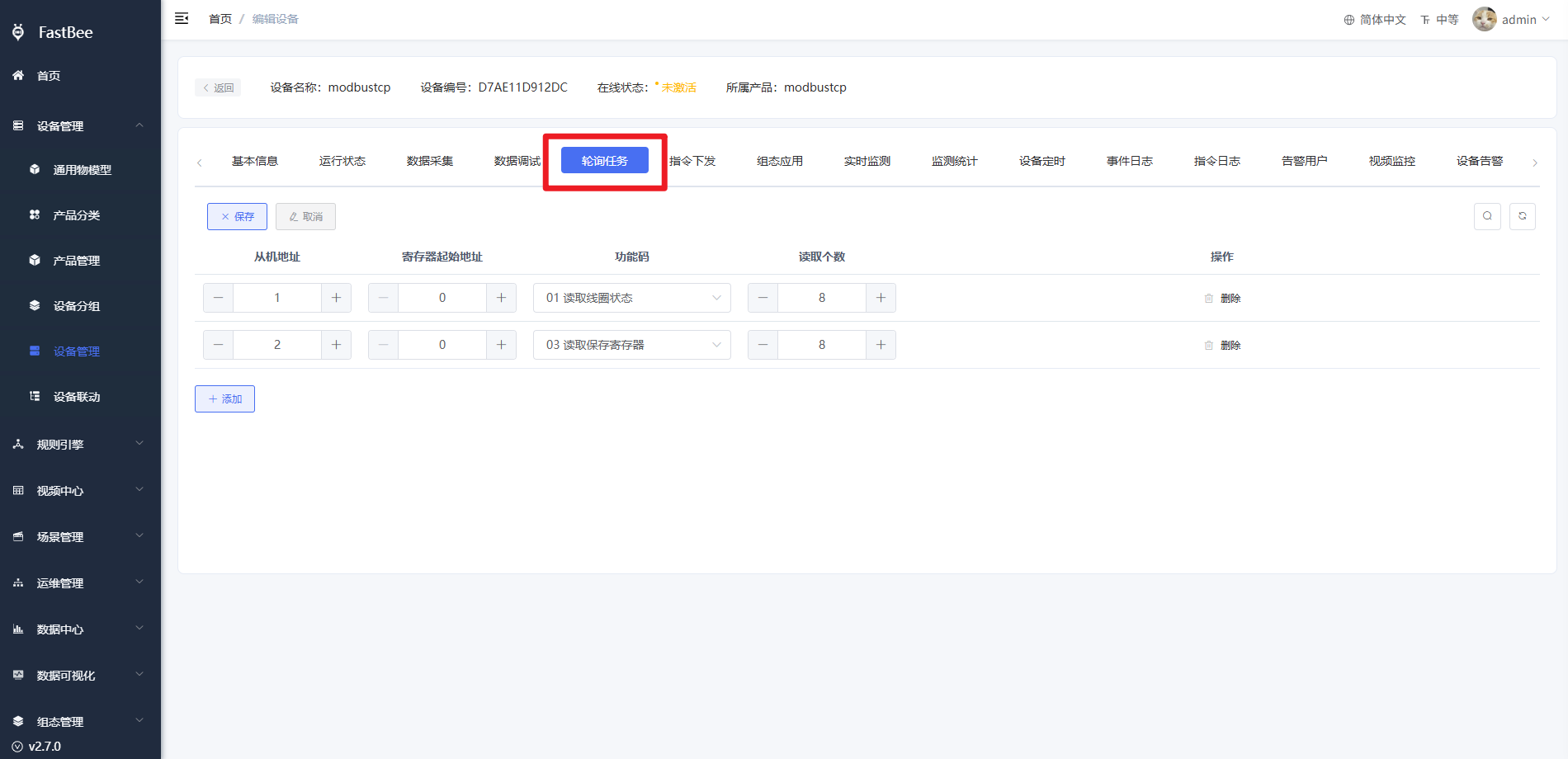

例如在redis中記錄這個設備A輪詢時的事務標識符，從0開始，想客戶端下發一條報文(客戶端應答后)，事務標識符自動+1
知道65535后，從0開始計算?？蛻舳瞬⒉粫?huì)識別事務標識符，如果重復了客戶端也會有回復。
二、各功能碼示例

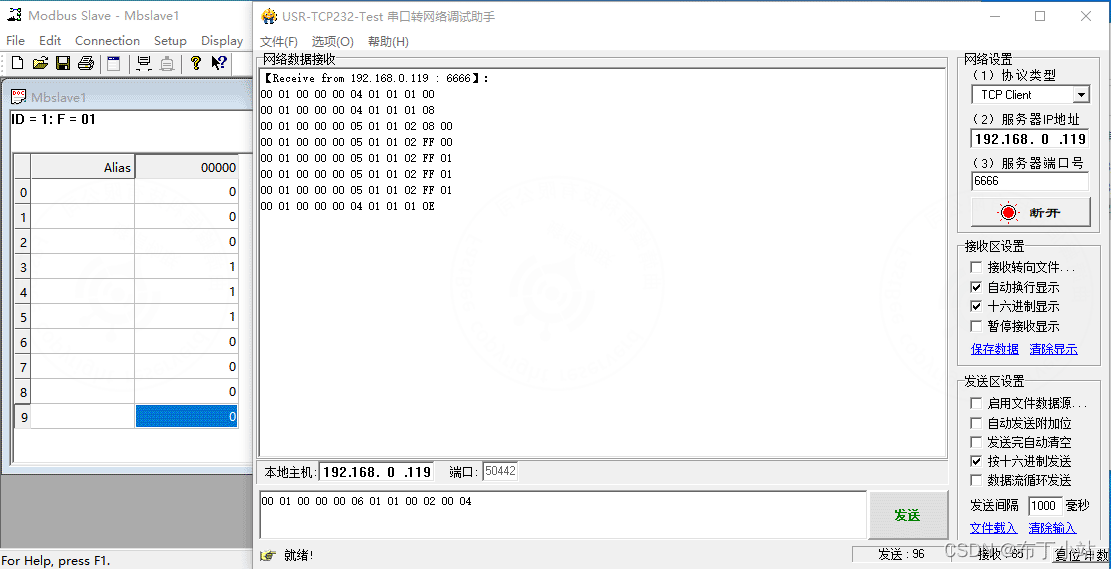

1. 0x01：讀線圈（云端輪詢）
請求：00 01 00 00 00 06 01 01 00 02 00 04（云端） 00 01：事務標識符 00 00：Modbus TCP協議 00 06：后面有00 06個字節數據 01：?jiǎn)卧獦?biāo)識符 01：功能碼（讀線圈） 00 02：開始讀的數據的地址。從00 02開始讀數據。 00 04：注意這里不是讀到00 04，而是從開始位置讀00 04個數據。 這段報文就是請求讀從 00 00 開始的 00 08 個數據。
回應：00 01 00 00 00 04 01 01 01 0E（設備） 00 01：事務標識符 00 00：Modbus TCP協議 00 04：后面有00 04個字節數據 01：?jiǎn)卧獦?biāo)識符 01：功能碼 01：后面有01個字節的數據 0E：表示所讀地址的線圈全是2的位置是0，其余是1 說明：線圈是只有00和01兩種格式，所以圖中從2的位置開始讀到的4位數據是：1110（二進制），轉化為十六進制就是0E
2. 0x03：讀保持寄存器
請求：00 01 00 00 00 06 01 03 00 02 00 04（云端） 00 01：事務標識符 00 00：Modbus TCP協議 00 06：后面有00 06個字節數據 01：?jiǎn)卧獦?biāo)識符 03：功能碼（讀保持寄存器） 00 02：開始讀的數據的地址。從00 02開始讀數據。 00 04：注意這里不是讀到00 04，而是從開始位置讀00 04個寄存器數據。 回應：00 01 00 00 00 0B 01 03 08 00 00 00 37 00 00 00 00（設備） 00 01：事務標識符 00 00：Modbus TCP協議 00 09：后面有00 09個字節數據 01：?jiǎn)卧獦?biāo)識符 03：功能碼 08：后面有08個字節的數據，后面的數據每?jī)晌槐硎疽粋€(gè)寄存器數據。 00 00：第一個寄存器數據 00 37：第二個寄存器數據，圖中我寫入的數據是55（十進制），這里是十六進制數據 00 00：第三個寄存器數據 00 00：第四個寄存器數據

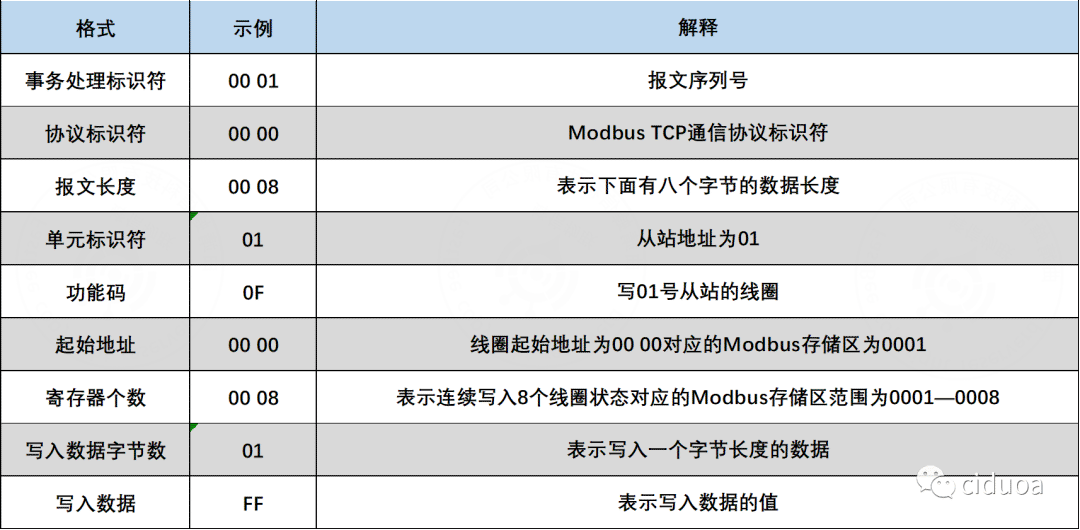

3.寫(單)多個線圈

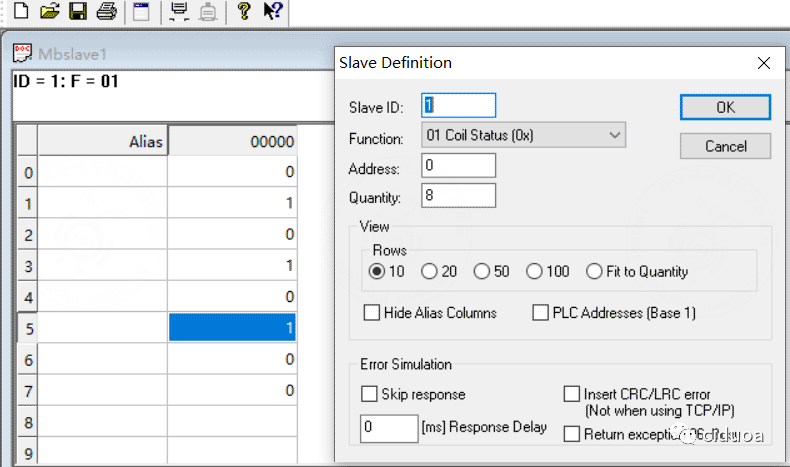

首先，將Modbus Slave中的從站地址設置為：01，寄存器線圈類型設置為：01 Coil Status（0x）。設置完成后單擊“OK”連接主站，并修改線圈的狀態。

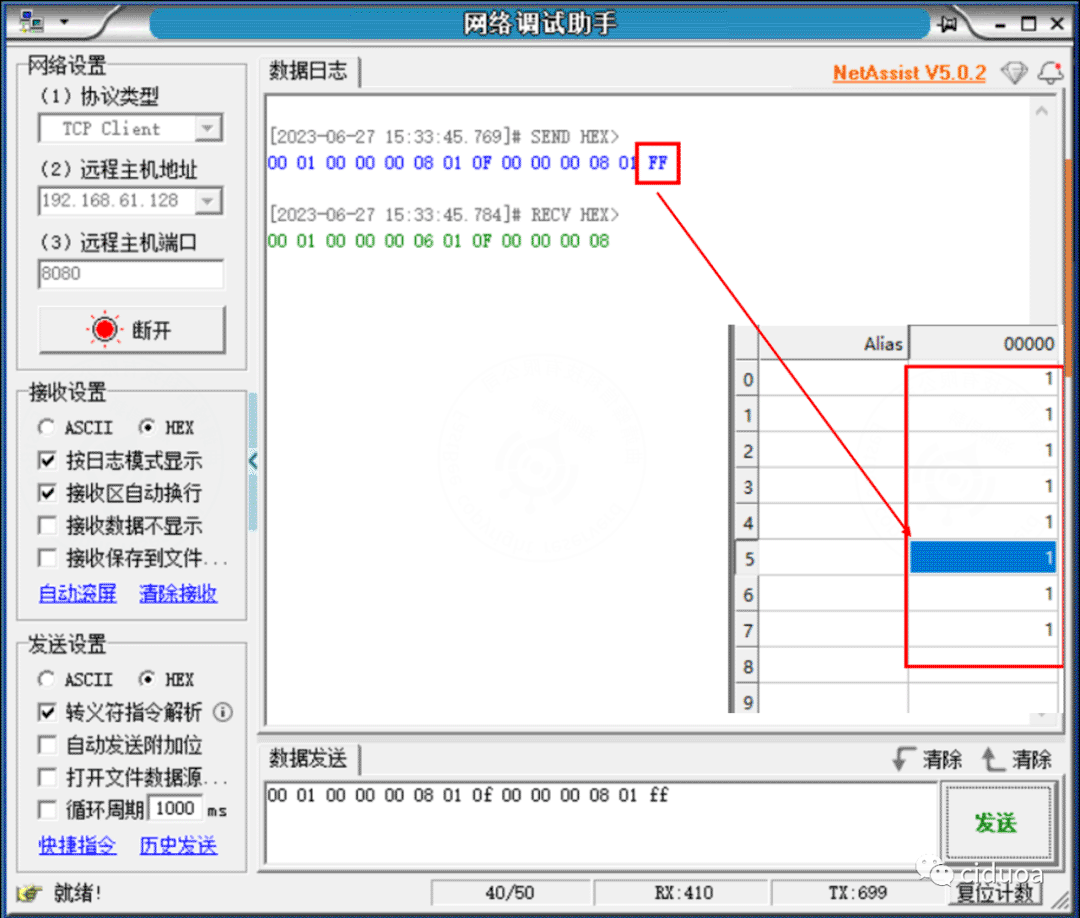

最后，連接網絡調試助手，并將示例中的報文復制到網絡調試助手中單擊“發送”，可以觀察到Modbus Slave中對應的線圈狀態改變。

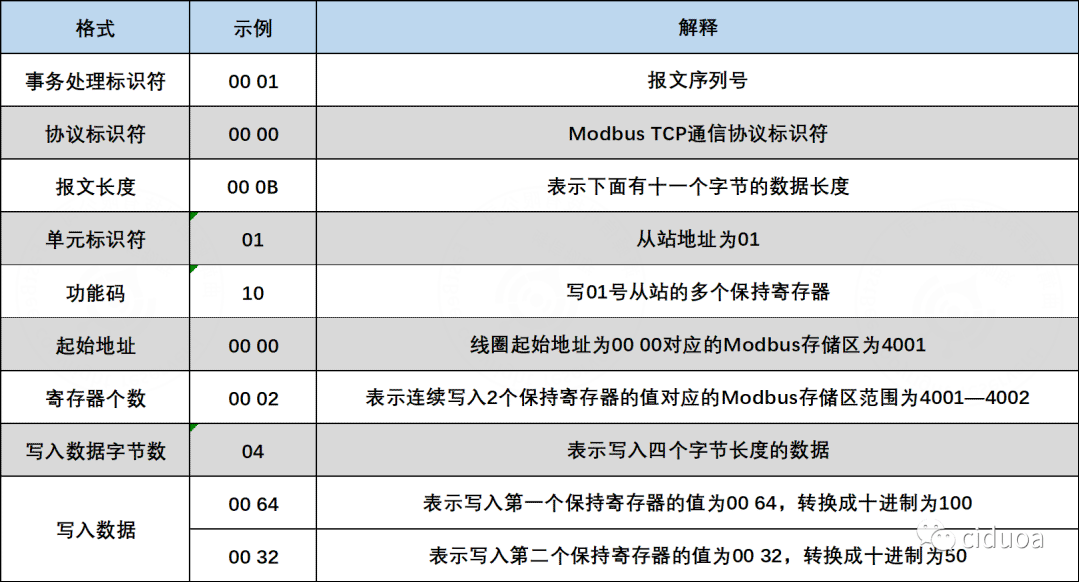

4.寫（單）多個保持寄存器
首先，將Modbus Slave中的從站地址設置為：01，寄存器線圈類型設置為：03 Holding Register（4x）。設置完成后單擊“OK”連接主站，并修改寄存器的值（此處輸入的值為十進制）。

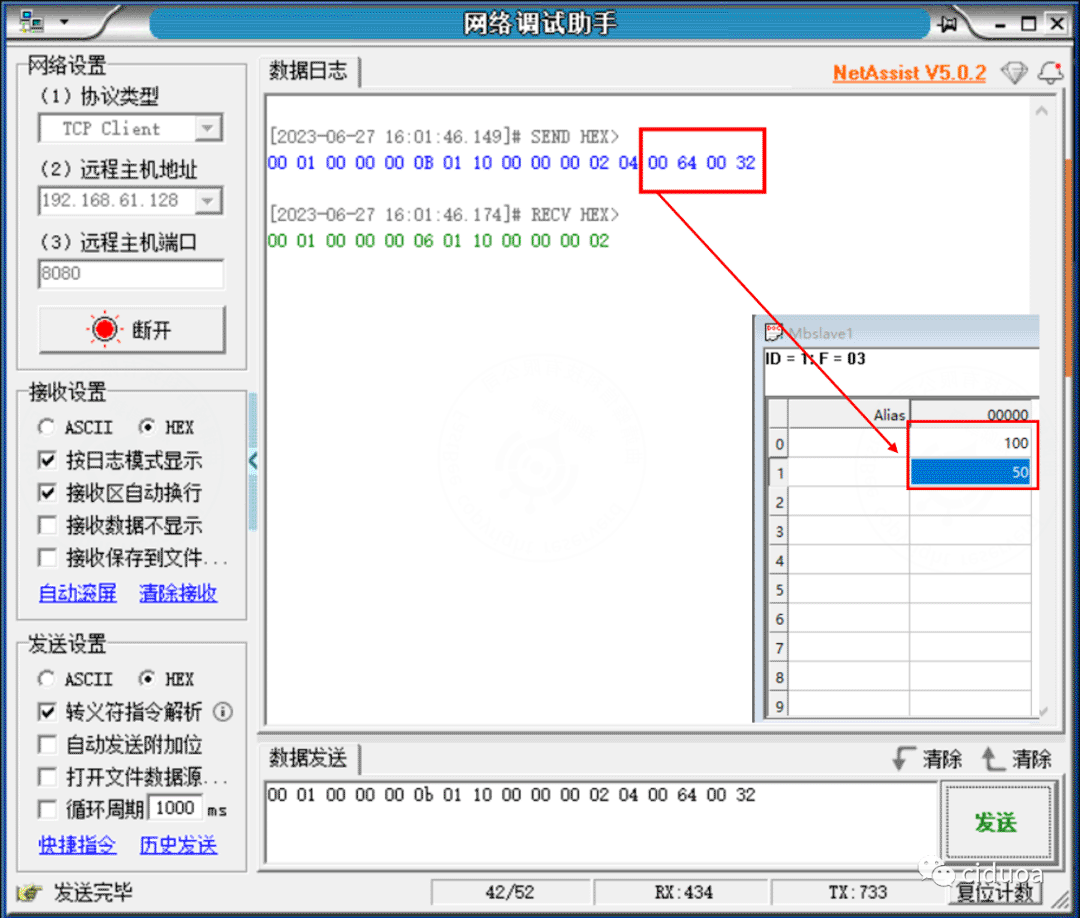

最后，連接網絡調試助手，并將示例中的報文復制到網絡調試助手中單擊“發送”，可以觀察到Modbus Slave中對應的保持寄存器的值改變（此處會自動轉換成十進制顯示）。
