OTA固件升級

fastbee大約 6 分鐘

一、流程概述

HTTPS 方式 OTA 升級流程描述

結合 MQTT 服務、設備和 Web 端總結的主題發送情況：

云端下發升級包信息給設備：
- 主題：/${serialNumber}/http/upgrade/set
- 方向：云端 -> 設備

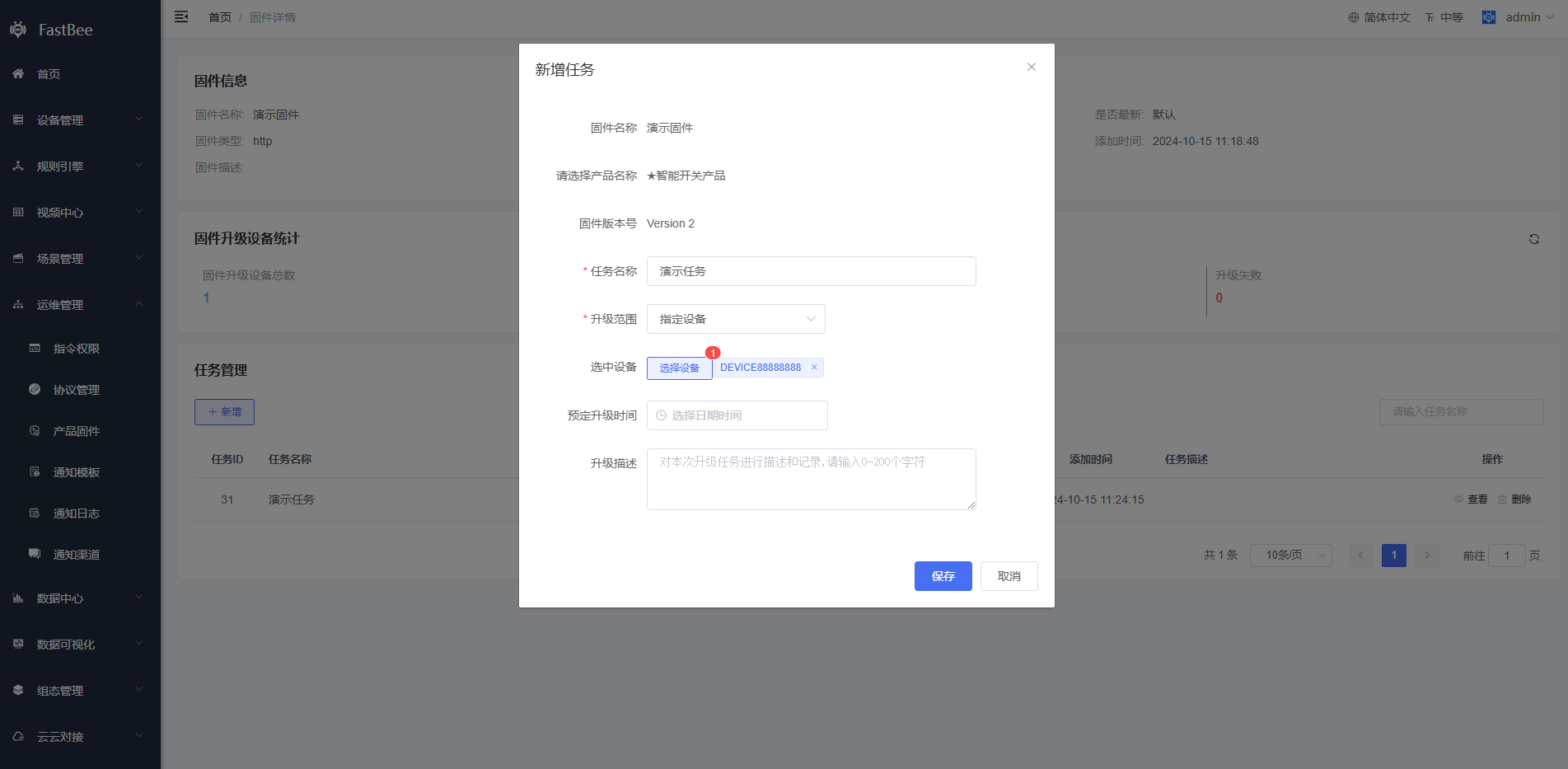

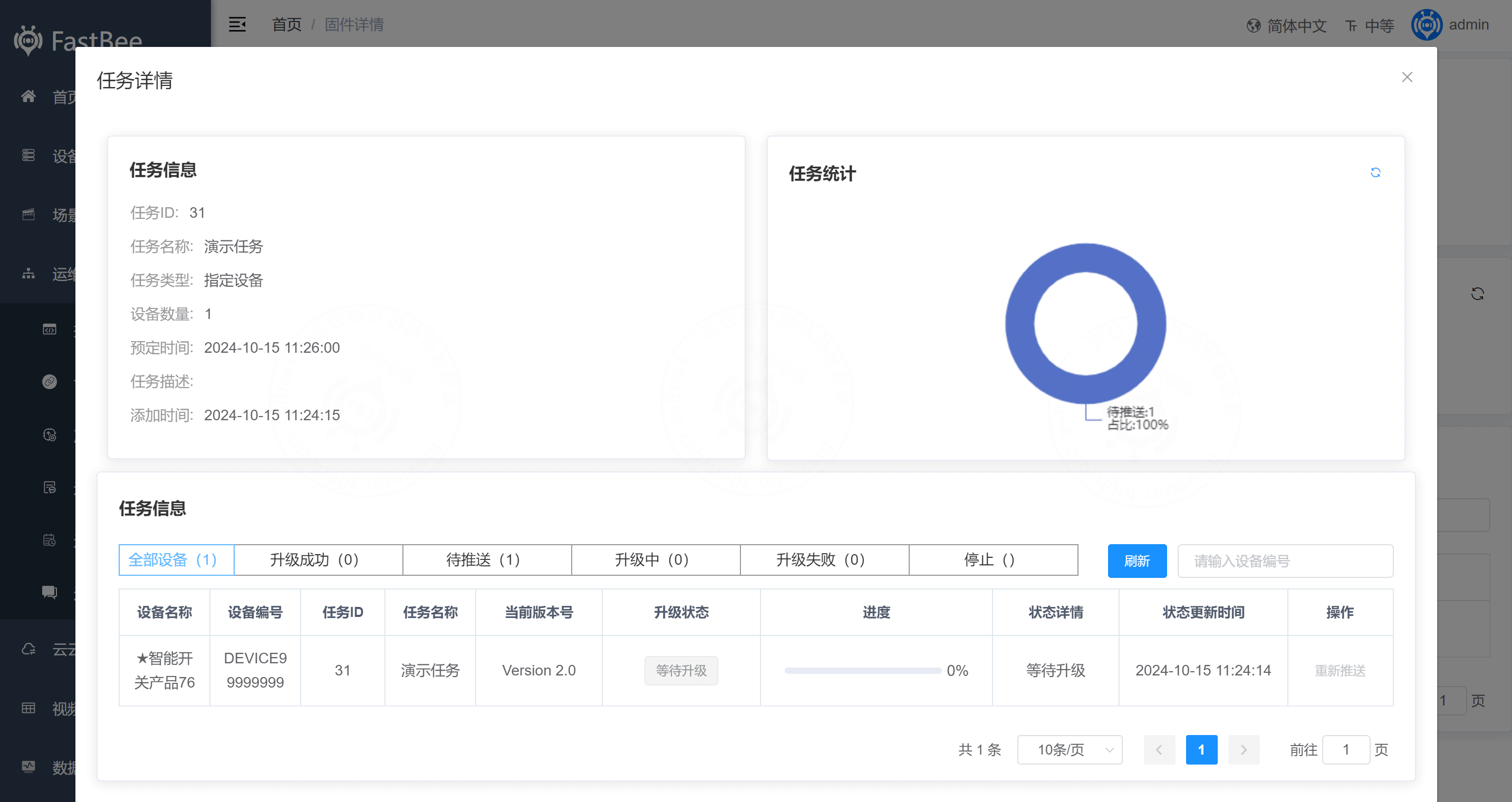

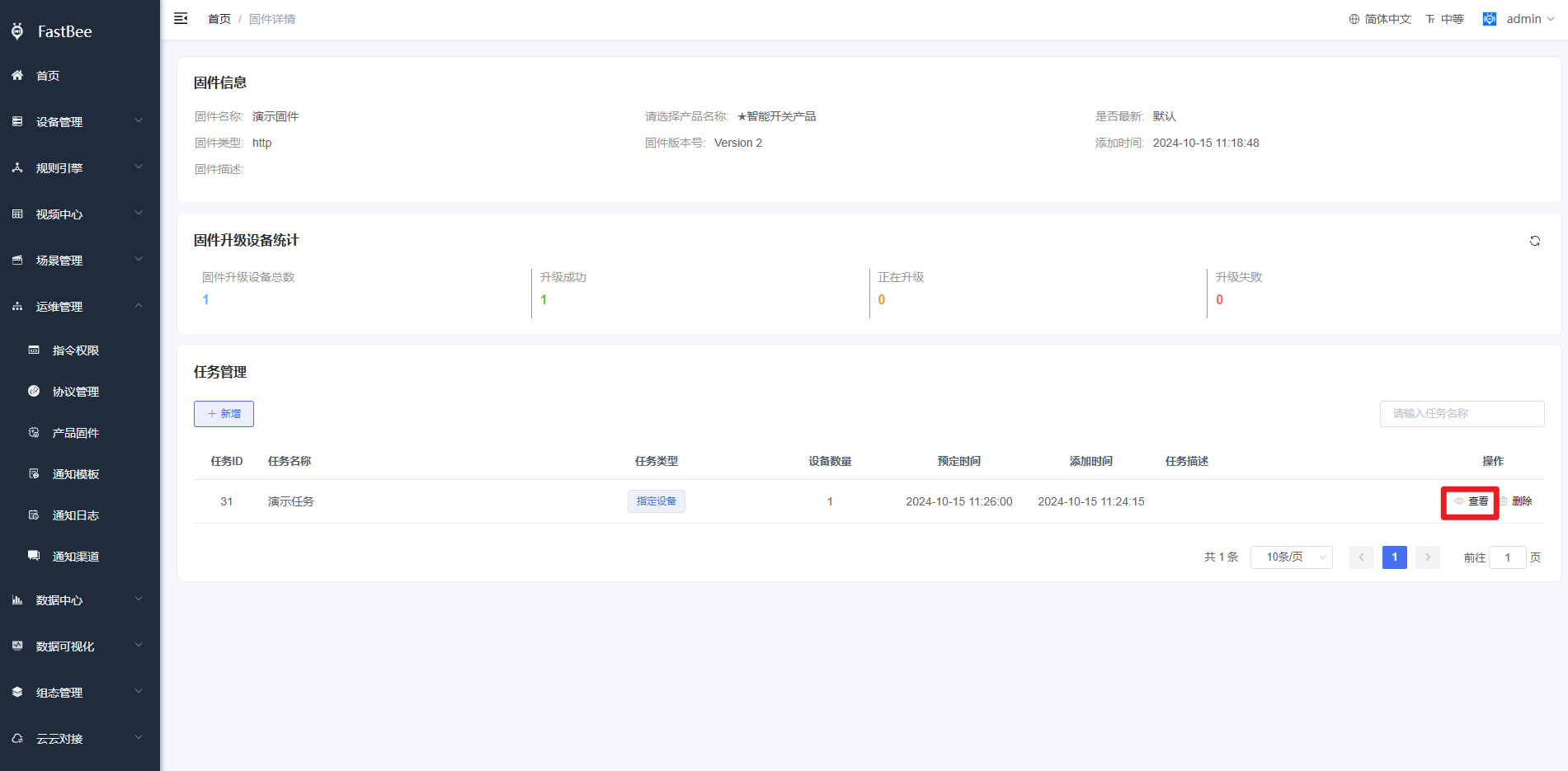

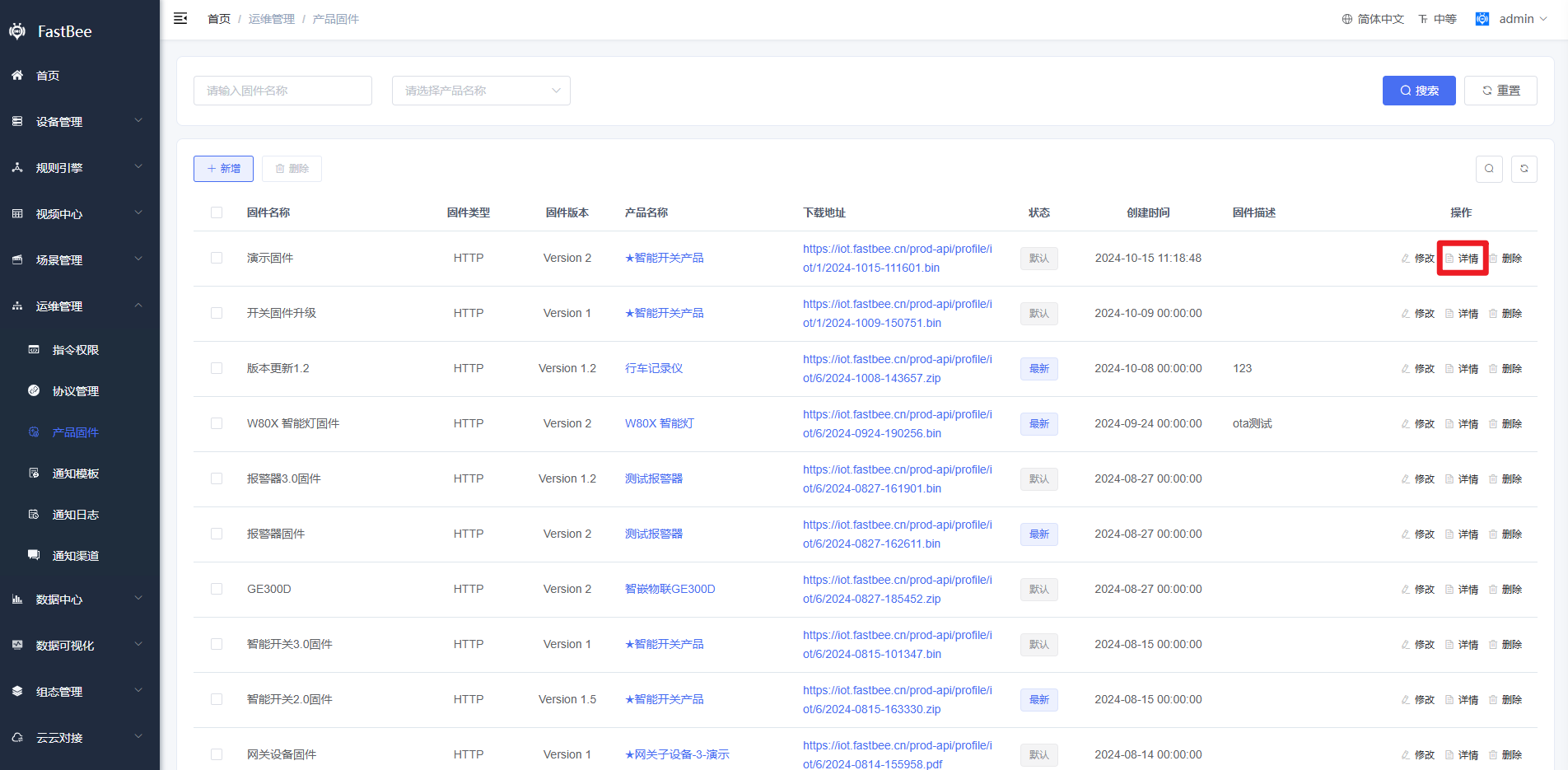

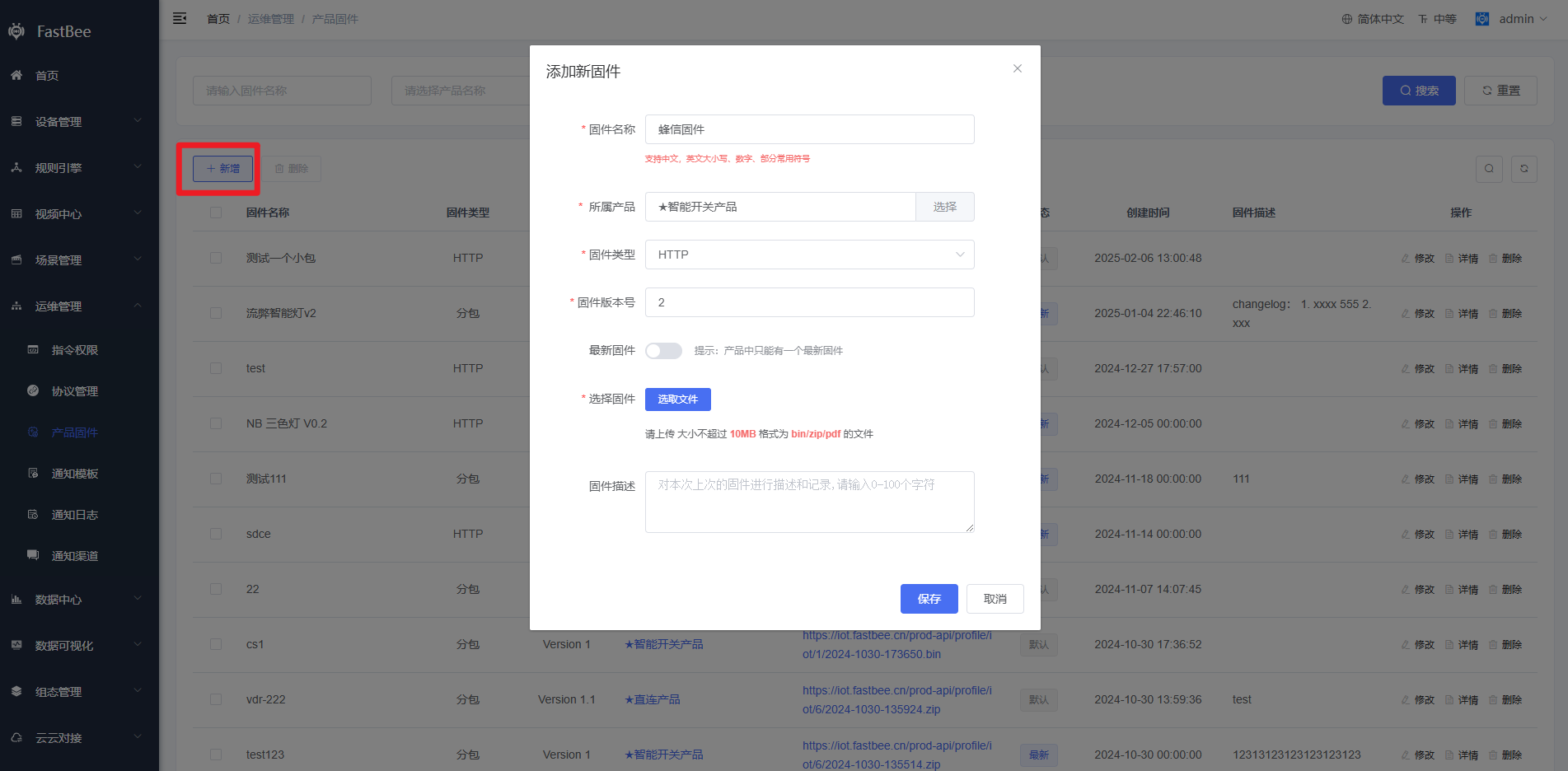

- 觸發時機：在 Web 端判斷 OTA 版本可升級且用戶確認升級后
- 消息內容：包含升級包的 URL、版本和狀態，如
```
  {
    "taskId": 26,
    "url": "/profile/iot/1/2024-0824-001954.bin",
    "version": 1.2,
    "status": 1
  }
```
設備上報升級進度：
- 主題：/${serialNumber}/http/upgrade/reply
- 方向：設備 -> 云端
- 觸發時機：設備下載升級包過程中定時上報
- 消息內容：包含升級進度和狀態，如
```
  {
  "taskId": 26,
  "progress": 100,
  "version": "1.2",
  "status": 2
  }
```
設備升級完成后上報最新版本以及狀態：
- 主題：/${serialNumber}/http/upgrade/reply
- 方向：設備 -> 云端
- 觸發時機：設備端升級完成后
- 消息內容：包含最新版本和狀態，如
```
  {
  "taskId": 26,
  "version": "1.2",
  "status": 3
  }
```

模擬的整體交互流程：

   // status狀態字段定義
    AWAIT(0, "等待升級","未推送固件到設備"),
    SEND(1, "已發送","已發送設備"),
    REPLY(2, "升級中","設備OTA升級中"),
    SUCCESS(3, "成功","升級成功"),
    FAILED(4, "失敗","升級失敗"),
    STOP(5, "停止","設備離線停止推送"),
    UNKNOWN(404, "未知","未知錯誤碼");

    //主題定義
    ${taskId}/ws/ota/status          是云端后臺推送給云端前臺的一個展示狀態主題

    ${serialNumber}/http/upgrade/set  是云端推送給設備的主題

    ${serialNumber}/http/upgrade/reply 是設備上給云端的主題

左邊是云端上報，右邊是設備上報

Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 0,
  "timestamp": 1724482221250
}
Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 1,
  "timestamp": 1724482221251
}
Topic: /D1832O34Z5M1/http/upgrade/set
{
  "taskId": 26,
  "url": "/profile/iot/1/2024-0824-001954.bin",
  "version": 1.2,
  "status": 1
}
                                                                    Topic: /D1832O34Z5M1/http/upgrade/reply
                                                                    {
                                                                    "taskId": 26,
                                                                    "progress": 5,
                                                                    "version": "1.2",
                                                                    "status": 2
                                                                    }
Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 2,
  "timestamp": 1724482231404,
  "progress": 5
}
                                                                    Topic: /D1832O34Z5M1/http/upgrade/reply
                                                                    {
                                                                        "taskId": 26,
                                                                        "progress": 50,
                                                                        "version": "1.2",
                                                                        "status": 2
                                                                    }
Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 2,
  "timestamp": 1724482251326,
  "progress": 50
}
                                                                    Topic: /D1832O34Z5M1/http/upgrade/reply
                                                                    {
                                                                    "taskId": 26,
                                                                    "progress": 70,
                                                                    "version": "1.2",
                                                                    "status": 2
                                                                    }
Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 2,
  "timestamp": 1724482290405,
  "progress": 70
}
                                                                    Topic: /D1832O34Z5M1/http/upgrade/reply
                                                                    {
                                                                    "taskId": 26,
                                                                    "progress": 100,
                                                                    "version": "1.2",
                                                                    "status": 2
                                                                    }

Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 2,
  "timestamp": 1724482302296,
  "progress": 100
}

                                                                    Topic: /D1832O34Z5M1/http/upgrade/reply
                                                                    {
                                                                    "taskId": 26,
                                                                    "progress": 100,
                                                                    "version": "1.2",
                                                                    "status": 3
                                                                    }
Topic: /26/ws/ota/status
{
  "serialNumber": "D1832O34Z5M1",
  "status": 3,
  "timestamp": 1724482308749
}

二進制包方式OTA升級

一、引言

OTA（Over-the-Air）升級是一種通過無線網絡對設備進行遠程升級的技術。本文檔旨在詳細描述 OTA 升級的流程，包括升級啟動、升級包傳輸?shù)拳h(huán)節。

二、OTA 升級流程概述

平臺自行拼裝 OTA 格式，啟動 OTA 升級。
云端向設備發送升級啟動指令。
設備收到升級啟動指令后，進行校驗和驗證，若通過則向云端回復指令。
云端收到設備的正確回復后，開始 OTA 升級包傳輸。
云端向設備發送升級包傳輸指令。
設備收到升級包傳輸指令后，進行校驗和驗證，若通過則向云端回復指令。
云端根據設備的回復判斷是否所有升級包都已傳輸完成，若未完成則繼續發送下一個升級包傳輸指令，直至升級完成。

三、具體流程步驟

主題：

云端 -> 設備：/{deviceNum}/fetch/upgrade/set
設備 -> 云端：/{deviceNum}/fetch/upgrade/reply

報文示例：

升級啟動階段：
- 云端 -> 設備：

        0x55aa 0x00 0x0A 0x0004 [固件包字節數] [校驗和]

設備 -> 云端：

        0x55aa [0x00 - 0xFF] 0x0A 0x0001 [升級包分包傳輸大小] [校驗和]

升級包傳輸階段：
- 云端 -> 設備：

        0x55aa 0x00 0x0B 0x0004 + [數據包長度] [包偏移][數據包內容] [校驗和]

設備 -> 云端：

        0x55aa [0x00 - 0xFF] 0x0B 0x0000 [校驗和]

升級啟動
- 云端 -> 設備：云端向設備發送升級啟動指令，指令包含幀頭（0x55aa）、版本號（0x00）、指令類型（0x0A）、子指令（0x0004）、固件包字節數和校驗和（從幀頭開始，按字節求和，對 256 求余）。
- 設備 -> 云端：設備收到升級啟動指令后，進行校驗和驗證。若校驗和驗證通過，設備向云端回復指令，指令包含幀頭（0x55aa）、版本號（0x00 - 0xFF）、指令類型（0x0A）、子指令（0x0001）、升級包分包傳輸大小（0x00：256byte（默認）；0x01：512byte；0x02：1024byte）和校驗和（計算方式同云端發送的指令）。
升級包傳輸
- 云端 -> 設備：云端向設備發送升級包傳輸指令，指令包含幀頭（0x55aa）、版本號（0x00）、指令類型（0x0B）、子指令（0x0004 + 數據包長度）、前四字節為包偏移，后面為數據包內容（若包偏移大于等于固件包大小，則包傳輸結束）和校驗和（從幀頭開始，按字節求和，對 256 求余）。
- 設備 -> 云端：設備收到升級包傳輸指令后，進行校驗和驗證。若校驗和驗證通過，設備向云端回復指令，指令包含幀頭（0x55aa）、版本號（0x00 - 0xFF）、指令類型（0x0B）、子指令（0x0000）、空內容和校驗和（計算方式同云端發送的指令）。
升級完成判斷
- 云端收到設備的回復后，判斷是否所有升級包都已傳輸完成。
- 若已完成，OTA 升級結束。
- 若未完成，繼續發送下一個升級包傳輸指令，回到升級包傳輸步驟。

二、注意事項

在整個升級過程中，校驗和的驗證是確保數據準確性和完整性的重要環節，任何校驗和不匹配的指令都應被視為錯誤并進行相應的處理。
升級包的傳輸過程中，需要確保無線網絡的穩定性，以避免數據丟失或傳輸中斷。
若升級過程中出現異常情況，應具備相應的錯誤處理機制，例如重試、回滾等操作，以保證設備的正常運行。
