一、概述
提示

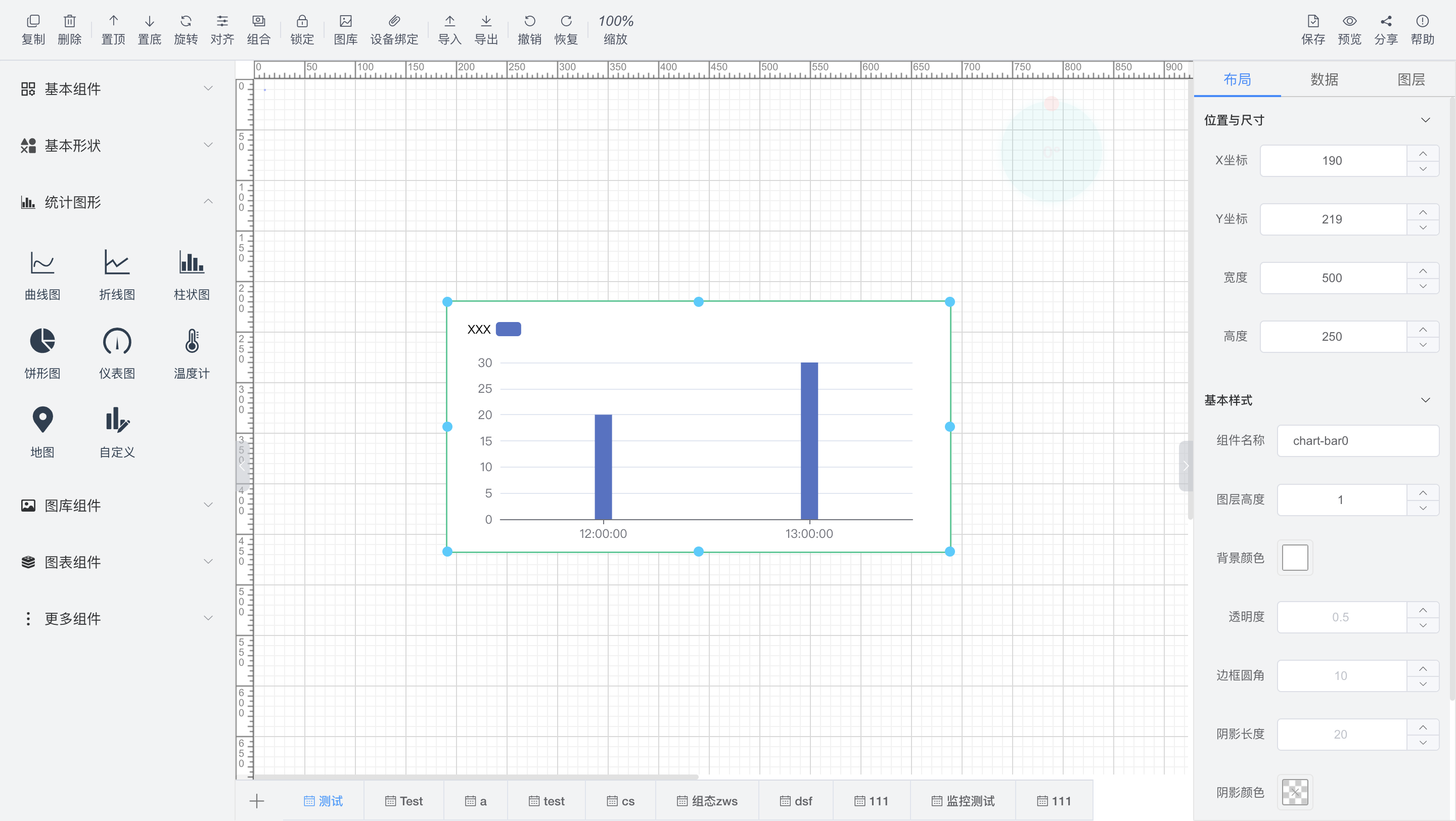

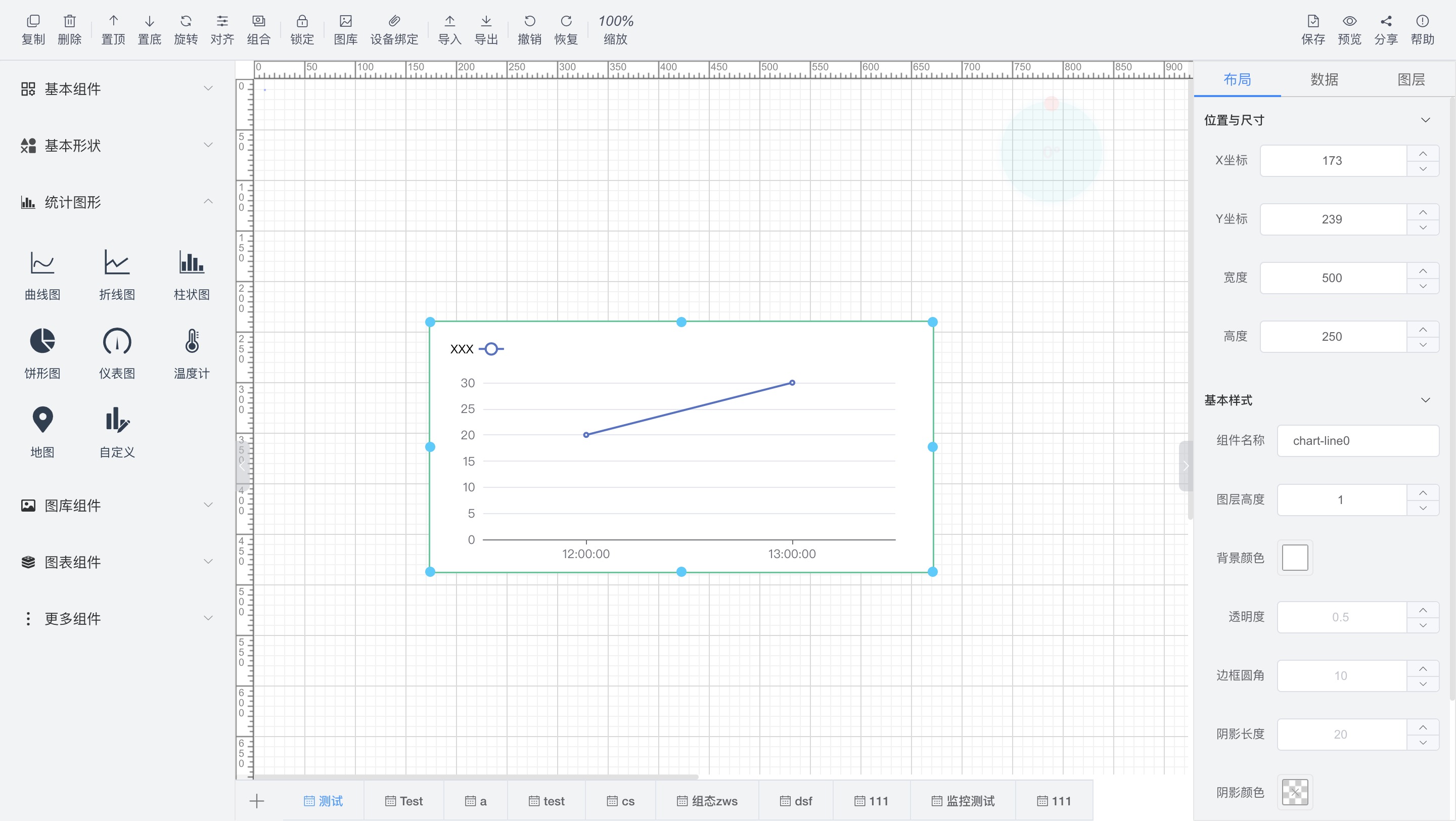

FastBee組態編輯器主要由頂部工具欄、左側導航欄、畫布、右側配置欄組成。
- 工具欄：常見的執行操作，例如復制、刪除、置頂、置底、旋轉、對齊、組合、鎖定、圖庫、導入、導出、撤銷、恢復、縮放、保存、預覽。
- PC端：支web端網頁設計，頁面可設置多種分辨率。
- 移動端：暫不支持，后期可以通過分享在移動端查看。
- 基本組件：具備豐富的基礎組件，包括基本組件、基本形態、統計圖，可以更好的模擬工業場景。
- 圖庫：可以通過“圖庫管理”上傳素材，圖庫也提供了大量高級控件，可用于生動展現各種場景。
- 畫布：通過把組件拖拽放置于此，多個組件組合，共同完成生動的工業生產流程場景。
- 數據：可以通過mqtt或者h(yuǎn)ttp的形式為組件綁定數據來源實現交互功能。
- 樣式：編輯組件位置、大小、顏色等。
二、組件配置
1. 頁面配置
在畫布區域中點擊空白處，右側便會出現”頁面”配置欄設置。
- 背景名稱：設置畫布背景的名稱
- 分辨率：設置頁面畫布的大小，系統給出常見的尺寸，也支持自定義畫布尺寸。
- 背景顏色：給背景設置顏色，支持設置任何顏色。
- 背景圖片：可以添加背景圖片，增加界面設計感。
- 拖拽縮放：開啟后可在預覽時對畫布進行拖拽和縮放。
2. 樣式設置
設置組件在頁面中的樣式展示，包括位置尺寸、名稱、文本、外觀等，不同組件配置的內容可能不同，選中組件，右側便會出現”組件”配置欄設置。

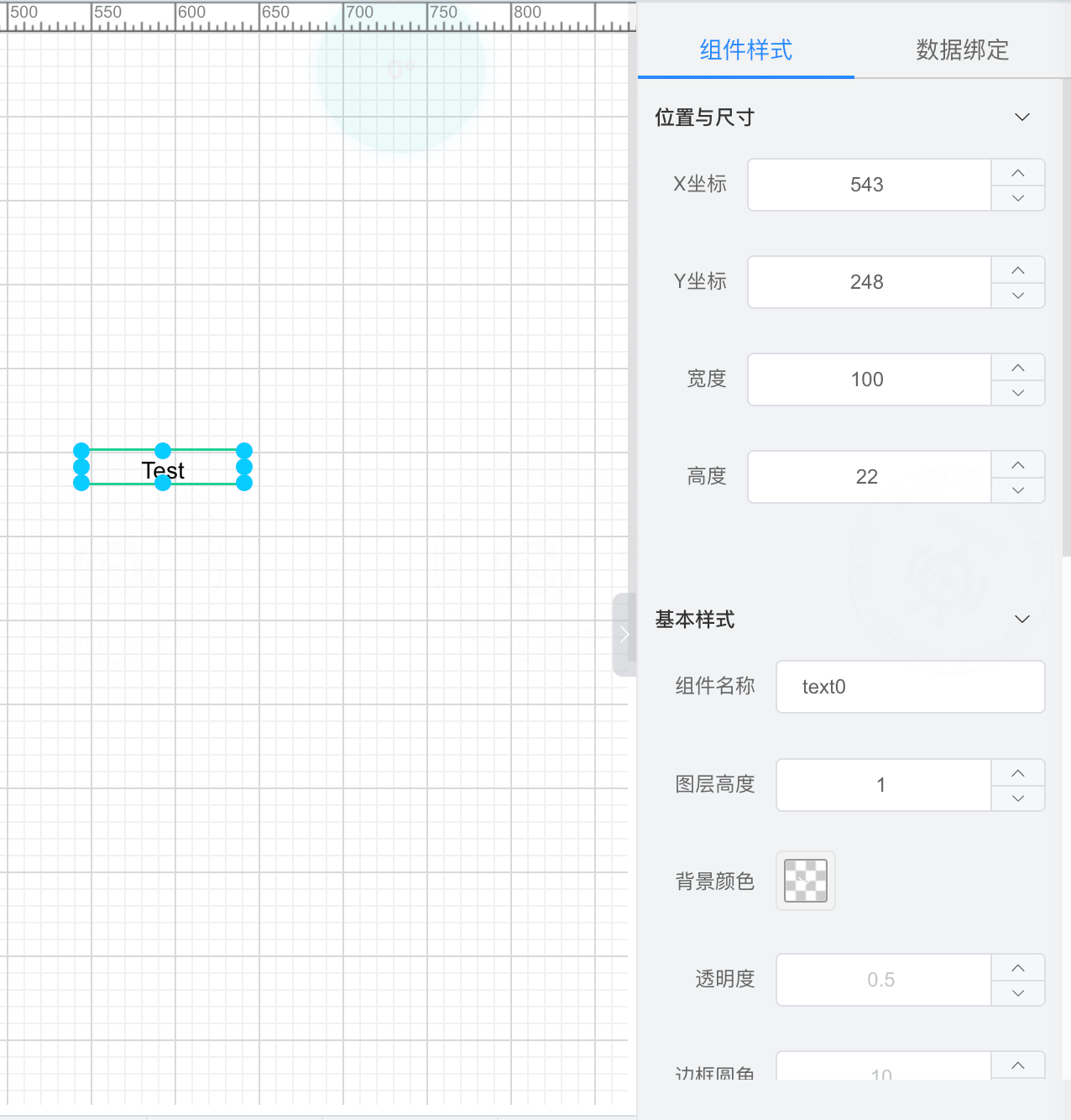

位置和尺寸：設置組件在頁面畫布的顯示位置與尺寸，X坐標和Y坐標，分別以頁面左上角為起點坐標[0,0]，設置X軸和Y軸的值，調整組件在頁面中的位置；寬度和寬度，就是組件的寬度和高度，用于調整組件尺寸。
組件名稱：支持給畫布上的組件自定義設置名稱，用于標記組件的作用等，同時在組態預覽時不會顯示設置的標題名稱；
角度：以組件為中心，組件可以按順時針或者逆時針旋轉任意角度，在右上角“圓盤”旋轉，設置想要旋轉的角度即可。
基本樣式：可設置組件的外觀，包括不限于圖層高度、背景顏色、透明度、邊框圓角、陰影顏色、組件顯隱等
特定屬性：根據組件的不同，擁有不同的特有屬性，以“文本”為例，支持設置文本的文字、對齊方式、字體、大小、顏色、邊框、邊框顏色等
3. 數據綁定

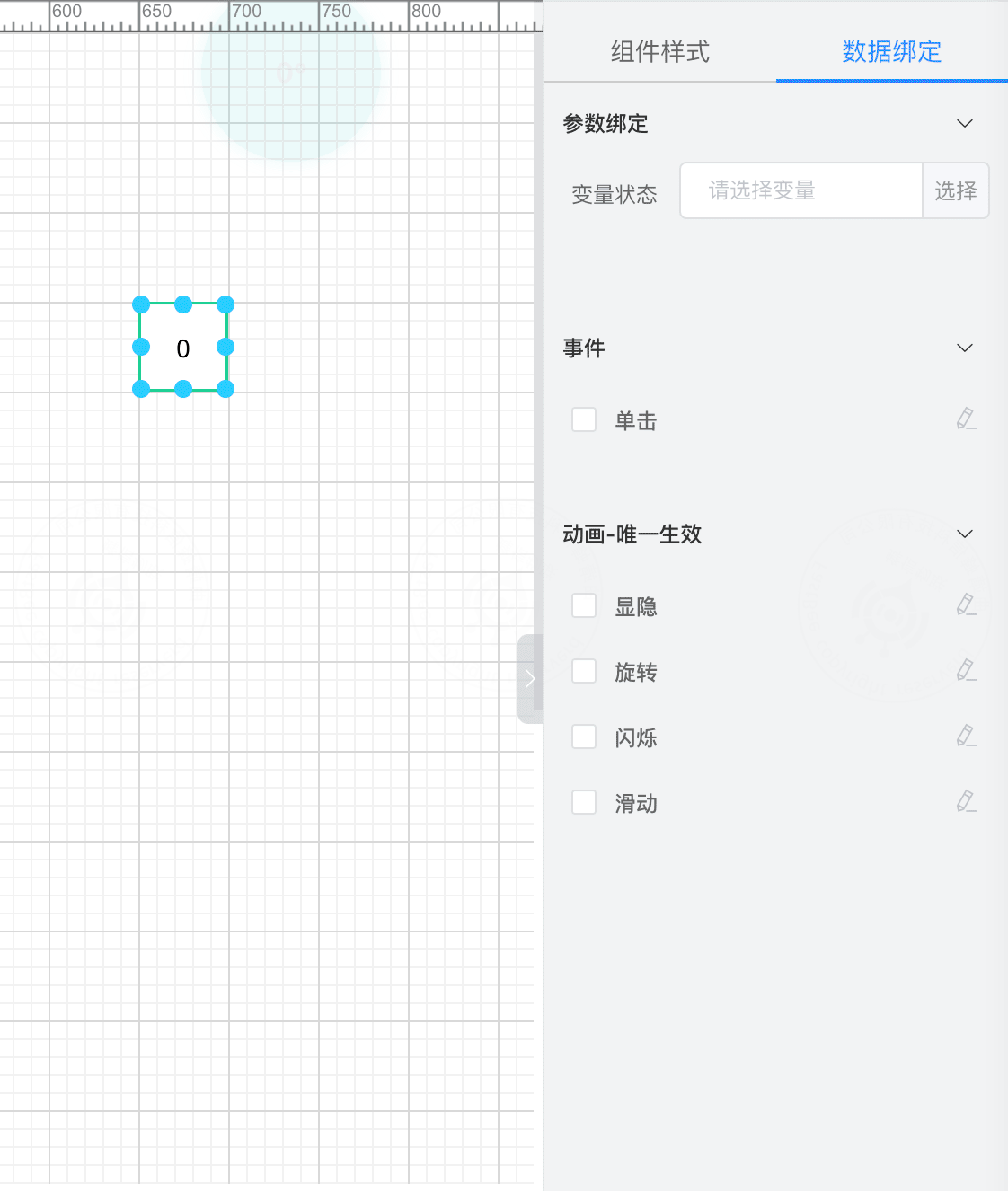

支持對組件變量狀態、事件、動畫效果、交互進行配置，不同組件配置的內容不同，不同組件的配置將在下面介紹，選中組件，右側便會出現”組件”配置欄設置，點擊“數據綁定”

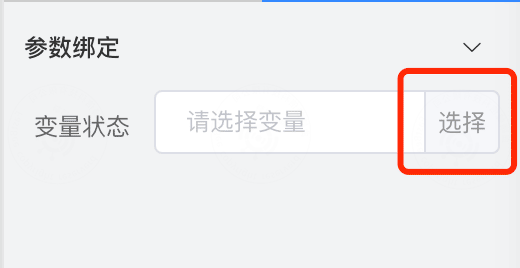

參數綁定：組件展示數據的來源。選擇設備、選擇變量，所關聯的變量就是產生數據的來源。
a.先從頂部工具欄中綁定設備
b.選擇變量

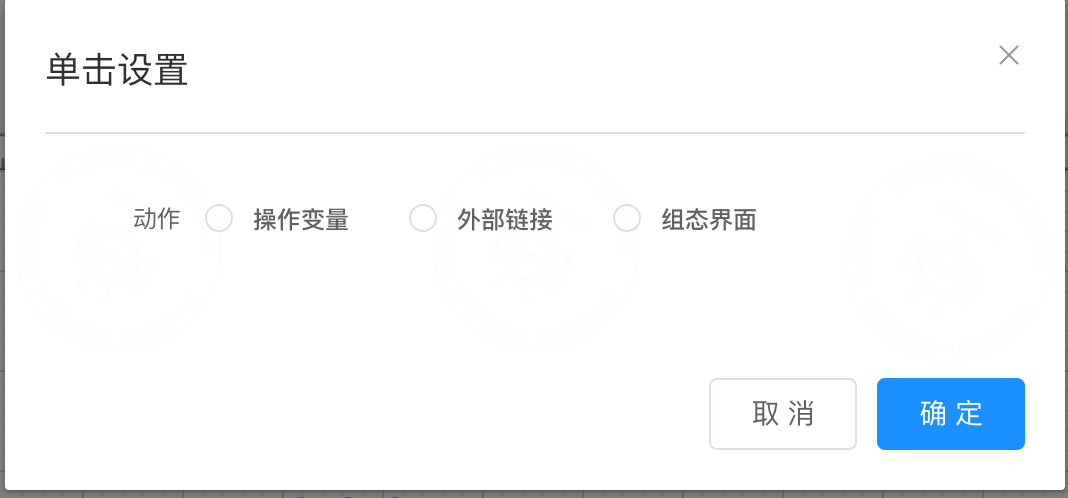

事件：綁定組件的單擊事件，包含操作變量、跳轉外部鏈接、打開已經完成的組態頁面窗口等。

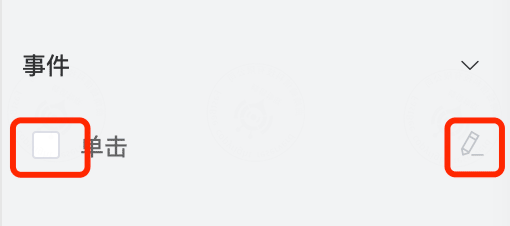

a.勾選“單擊” CheckBox，然后點擊編輯圖標，進入編輯狀態
b.根據需求自行配置動作類型（后期可擴展）

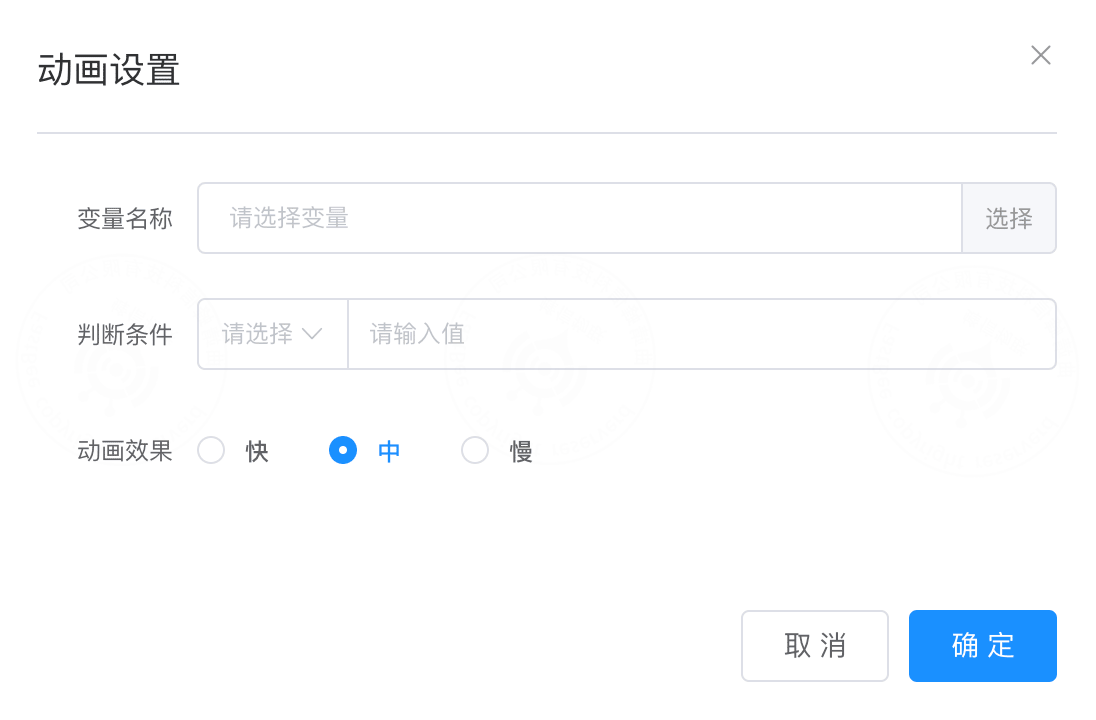

動畫效果：動效有4種，分別為”顯隱”、”旋轉”、”閃爍” 和 ”滑動”。

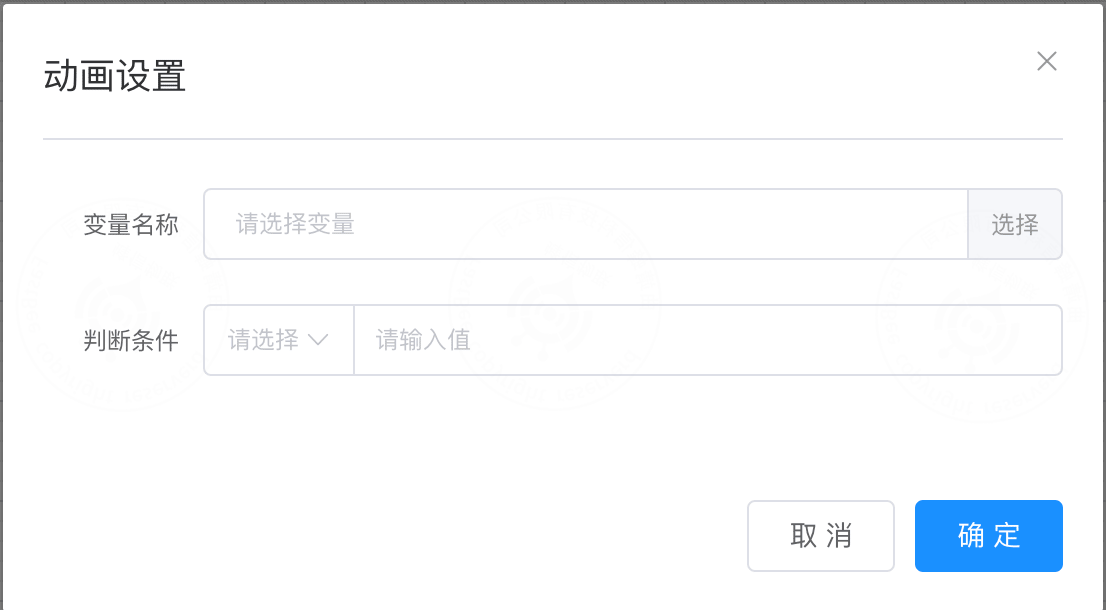

a.顯隱：勾選”顯隱”字段 CheckBox, 并點擊”編輯”圖標，會出現設置的彈窗。選擇變量，設置綁定變量的范圍大小，為隱藏的觸發條件。
b.旋轉：勾選”旋轉”字段 CheckBox, 并點擊”編輯”圖標，會出現設置的彈窗。選擇變量，設置綁定變量的范圍大小，為隱藏的觸發條，同時可選擇動畫快慢。
c.閃爍：勾選”閃爍”字段 CheckBox, 并點擊”編輯”圖標，會出現設置的彈窗。選擇變量，設置綁定變量的范圍大小，為隱藏的觸發條件。設置彈框和”顯隱”一樣。

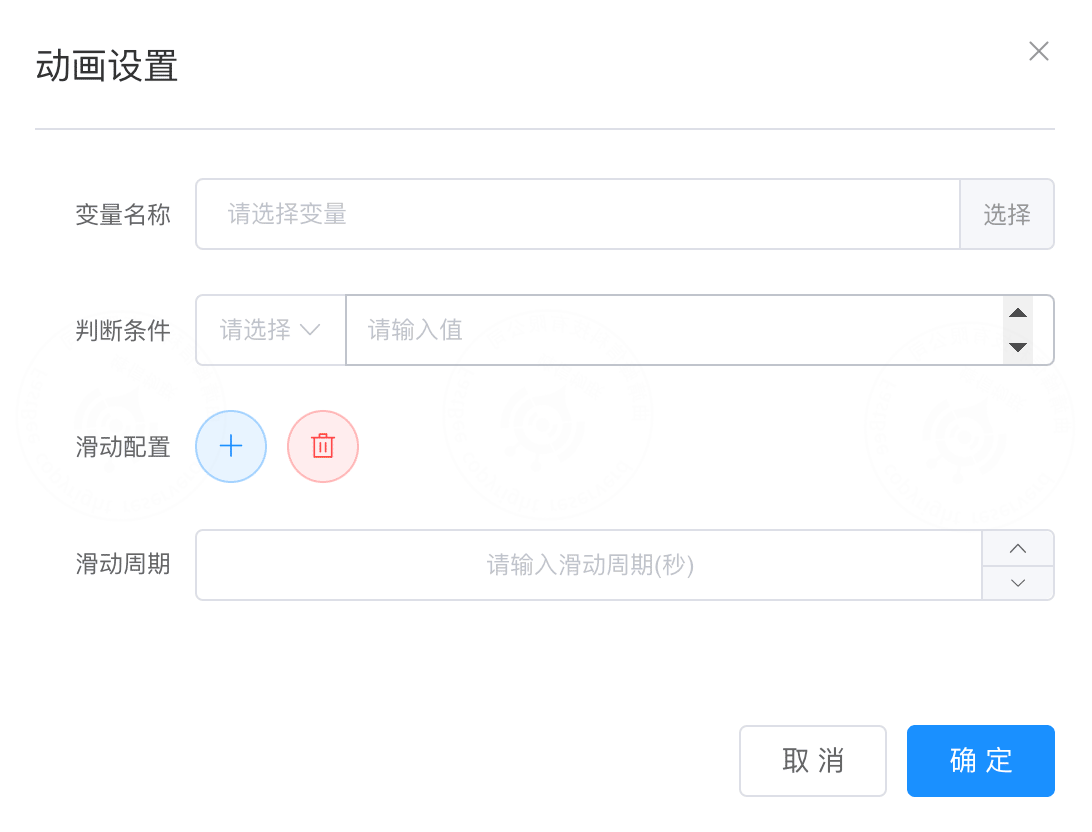

d.閃爍：勾選”滑動”字段 CheckBox, 并點擊”編輯”圖標，會出現設置的彈窗。選擇變量，設置綁定變量的范圍大小，為隱藏的觸發條件,同時可設置滑動周期和滑動位置。

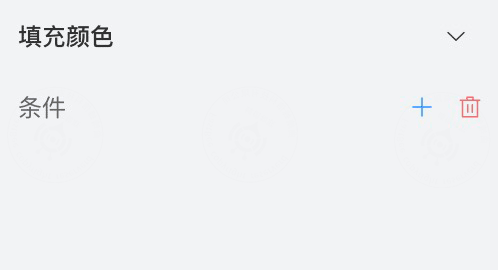

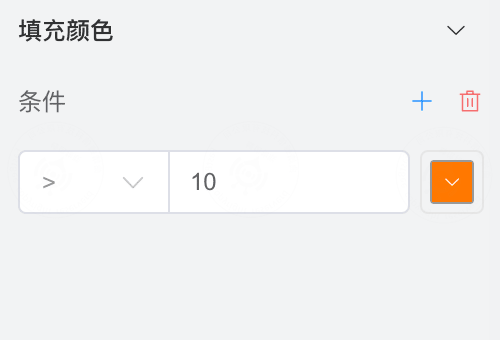

填充顏色：定義參數包括判斷條件、判斷值、填充色的配置
a.添加：點擊“加號”可新增填充條件，需要配置條件參數，和填充色。
b.刪除：點擊“刪除圖標”可以由下向上一次刪除所添加的填充條件。

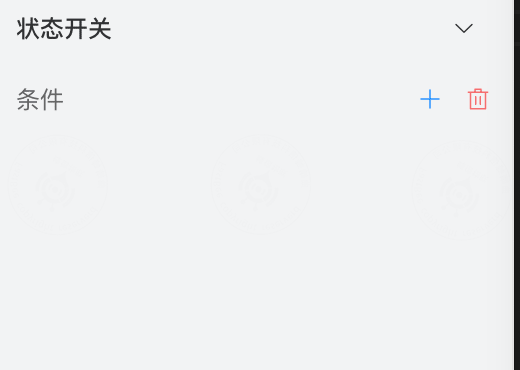

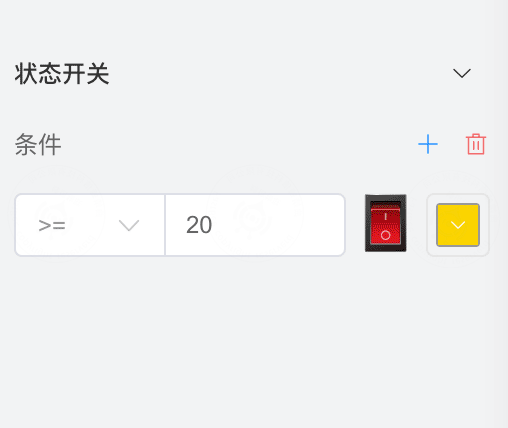

狀態開關：定義參數包括判斷條件、判斷值、狀態圖片、填充色的配置
a.添加：點擊“加號”可新增狀態開關條件，需要配置條件參數，狀態圖片和填充色。
b.刪除：點擊“刪除圖標”可以由下向上一次刪除所添加的狀態開關條件。
三、工具欄

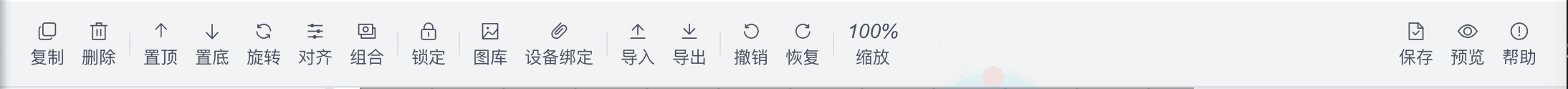

工具欄為組件在畫布中提供了一些常用操作功能，從左到右功能依次如下
- 復制：在畫布中，復制多個相同配置的組件。
- 刪除：刪除單個或者多個畫布中的組件。
- 置頂：在多個組件堆疊的情況下，將選中組件移到最上面一層。
- 置底：在多個組件堆疊的情況下，將選中組件移到最下面一層。
- 旋轉：組件可以按順時針旋轉90°、逆時針旋轉90°、水平旋轉，垂直旋轉和自定義角度等。
- 對齊：將所選中的組件（包括圖片）按特定的方向?qū)R，包含左對齊、右對齊、上對齊、下對齊、水平等間隔和垂直等間隔等
- 組合：將多個組件編為一個組，便于同時對多個組件進行操作，如復制、改變組件的位置等。
- 取消組合：取消多個組件組合，恢復組件獨立性。
- 鎖定：用于鎖定組件。組件鎖定后，該組件將不能被選中，不可改變組件顯示位置等。若要對組件進行操作，需解鎖。
- 解鎖：用于解鎖被鎖定的組件，解鎖后的組件可進行操作。
- 圖庫：用于給畫布中添加圖片，圖庫中可以收藏一些常用的圖片，若無法滿足需求還可以從本地上傳一些常用圖片到收藏夾中。

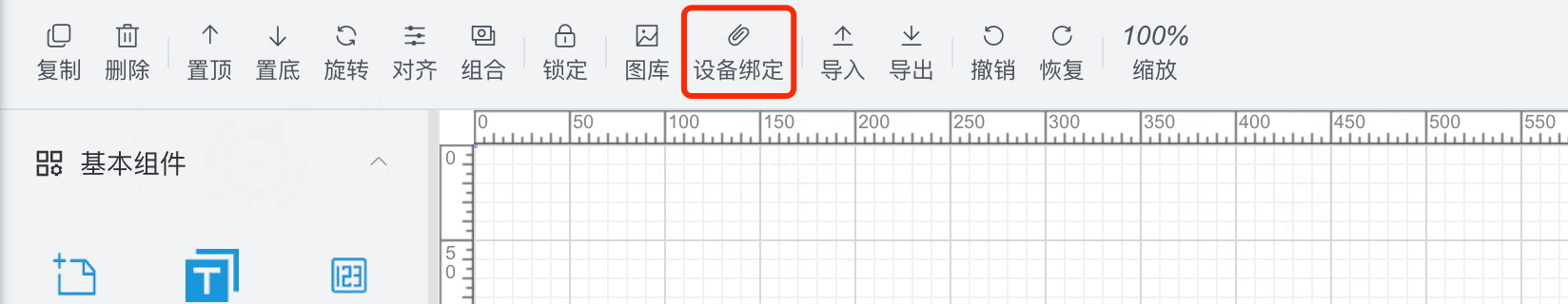

- 設備綁定：綁定設置，用于組件在畫布中的屬性綁定和交互。
- 導入：支持把導出的組態文件導入進來，導入進來組態文件的數據源與當前組態不一致時只兼容界面設計。
- 導出：支持把組態工程導出，可用于存檔或者在新組態中應用。
- 撤銷：撤銷上一步操作。
- 恢復：恢復已被撤銷的操作。
- 縮放：支持頁面的畫布按照比例進行縮放顯示。
- 保存：對當前的組態設計進行保存，支持點擊“保存”按鈕手動保存。
- 預覽：對當前組態設計的效果預覽查看，點擊“預覽”，按鈕即可打開當前組態設畫面；
- 幫助：可以直接跳轉到我們的文檔說明，參考文檔進行操作。
四、組件庫
組件作為組態的重要組成部分，是組態的核心。通過拖拽所需的組件到畫布中，在配置組件的樣式和數據，實現組件直接的數據交換，共同構建出各種工業場景。組件包括：基本組件、基本形狀、統計圖形、圖庫組件、圖表組件和更多組件等
1. 基本組件

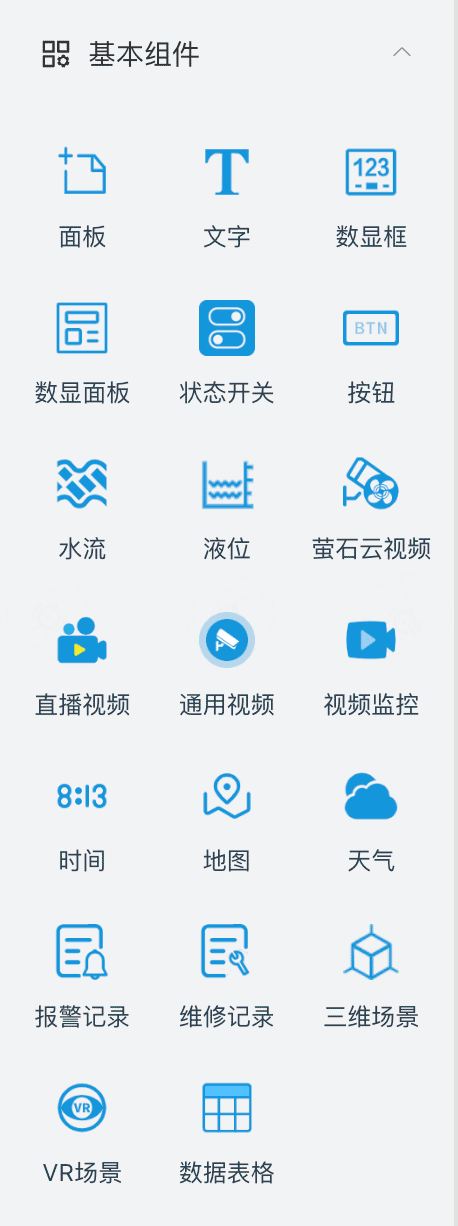

基本組件包括：面板、文字、數顯框、數顯面板、狀態開關、按鈕、水流、液位、螢石云視頻、直播視頻、通用視頻、時間、地圖、天氣、報警記錄、維修記錄、三維場景、VR場景、數據表格等
1.1 文字
用來表達和展示所指定的內容，可在組件樣式中直接輸入文本。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、邊框圓角、陰影長度、陰影顏色、文字、對齊方式、字體類型、字體樣式、字體粗細、字體大小、組件顏色、組件顯隱、邊框?qū)挾?、邊框顏色，詳情參?a class="route-link" href="/doc/manual/scada_edit.html#_2-%E6%A0%B7%E5%BC%8F%E8%AE%BE%E7%BD%AE">樣式配置。
在數據綁定中支持該元件的事件、動畫配置，詳情參考數據綁定。
1.2 數顯框
用來表達數字的變化，綁定參數后實時顯示當前設備推送的數值。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、邊框圓角、陰影長度、陰影顏色、文字、對齊方式、字體類型、字體大小、組件顏色、數據類型、小數位數、組件顯隱，詳情參考樣式配置。
在數據綁定中支持該元件的參數綁定、事件、動畫、填充條件配置，詳情參考數據綁定。
1.3 數顯面板
用于表示多個數顯框的組合，避免重復使用多個數顯框進行組合搭建，由標題和表格組成，可綁定多個參數，可設置標題，可自定義展示列屬性。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、邊框圓角、陰影長度、陰影顏色、圖片選擇、對齊方式、字體大小、組件顏色、組件顯隱、邊框?qū)挾?、邊框顏色、?biāo)題大小、標題顯隱，詳情參考樣式配置。

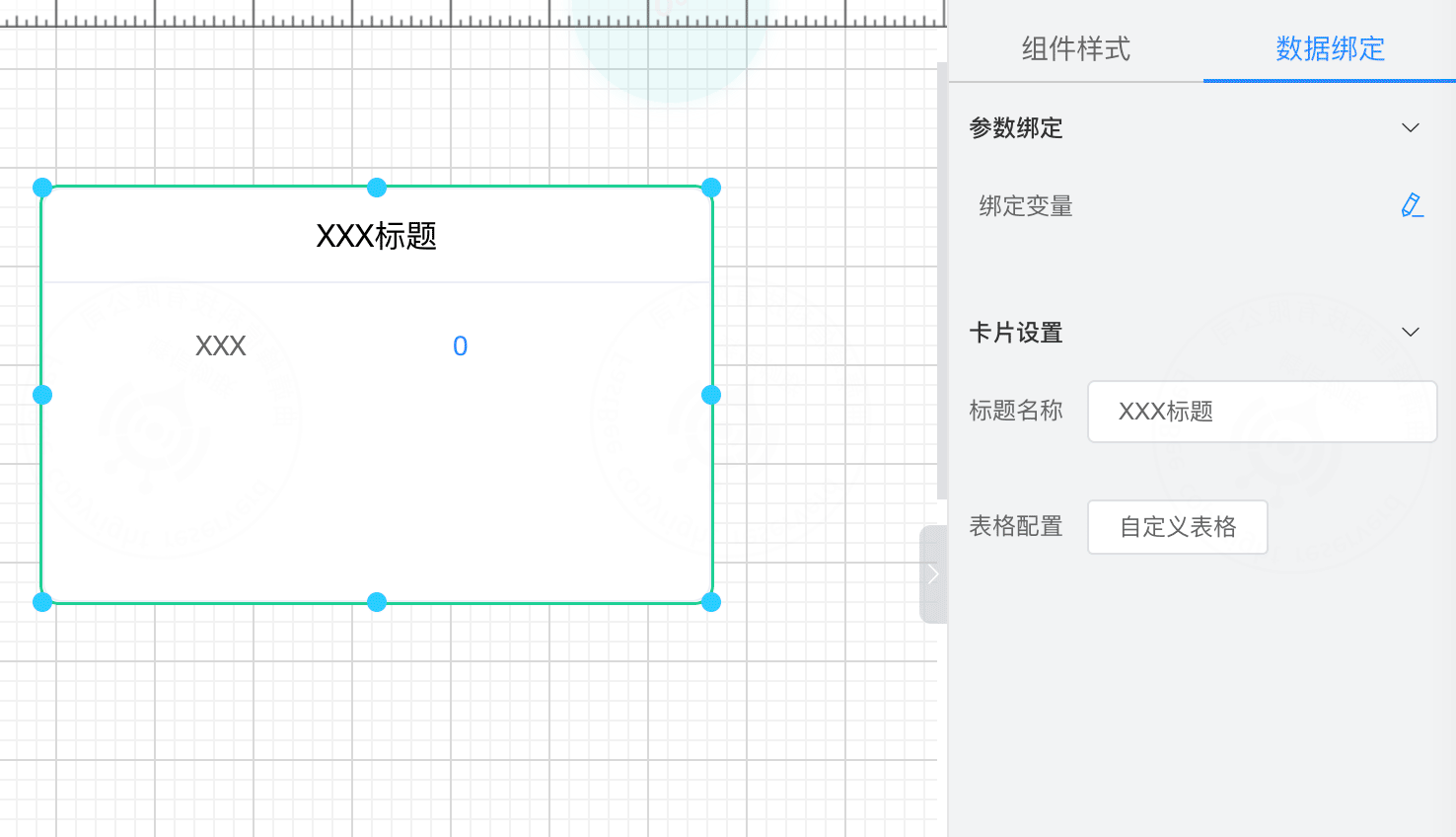

在數據綁定中支持該元件的參數綁定、標題名稱、表格配置。
1、綁定變量：點擊“編輯圖標”可以進行多個參數綁定選擇。
2、標題名稱：可修改標題名稱，也可以在組件樣式中隱藏掉標題。

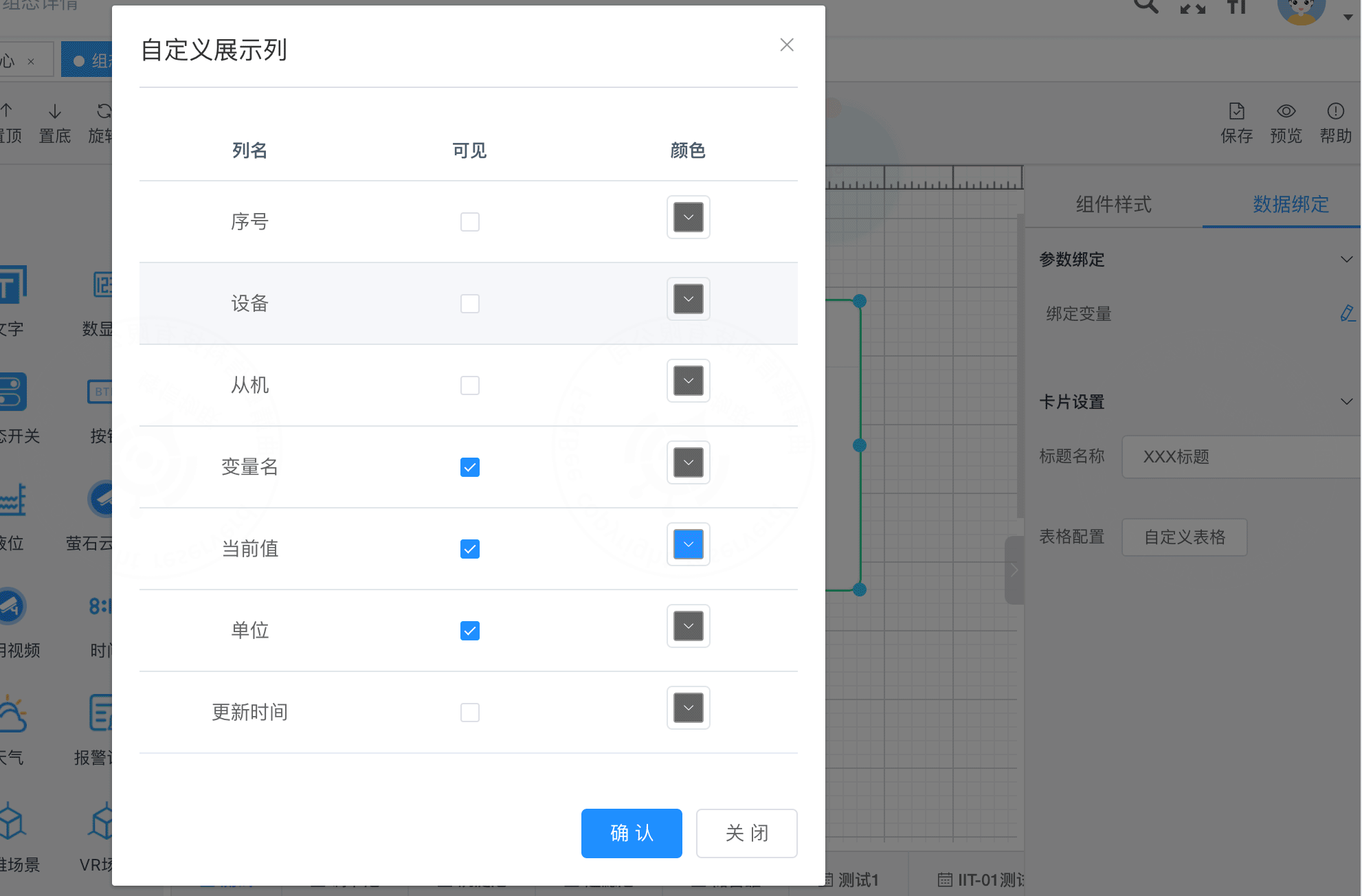

3、表格配置：配置表格要顯示的屬性列，和該列的字體顏色。
1.4 狀態開關
用于元件點擊后切換開關狀態，或者設備上下線，開關狀態切換，可以在數據綁定中進行配置。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、圖片選擇、濾鏡/陰影、組件顏色、組件顯隱，詳情參考樣式配置。
在數據綁定中支持該元件的參數綁定、事件、狀態開關配置。
1、參數綁定：在綁定參數中可以選擇綁定的是變量狀態還是設備狀態。如果選擇變量狀態，則“狀態開關”將根據綁定的變量條件進行狀態切換；如果選擇設備狀態，則“狀態開關”將根據設備上下線狀態進行狀態切換。
2、事件：設置點擊事件，實現點擊后狀態變化，詳情參考數據綁定。
3、狀態開關：狀態類型為變量狀態時可以進行狀態條件配置（可先設置“點擊事件”，選擇“開關控制”，并設置“狀態開關”條件，當點擊時組件會給設備發送數據，設備接受到數據后需給組件反饋數據，反饋數據如符合“狀態開關”條件，就可以安裝狀態開關條件設置的圖片或者顏色進行切換），詳情參考數據綁定；狀態類型為設備狀態時可進行設備上下線配置。
1.5 按鈕
通過按鈕可通過對設備一些變量進行指令下發控制，可設置密碼，如果密碼不正確無法下發指令。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、圖片選擇、文字、對齊方式、字體類型、字體大小、組件顏色、組件顯隱，詳情參考樣式配置。
在數據綁定中支持該元件的事件、組件密碼、動畫配置，詳情參考數據綁定。
1、事件：參考數據綁定。

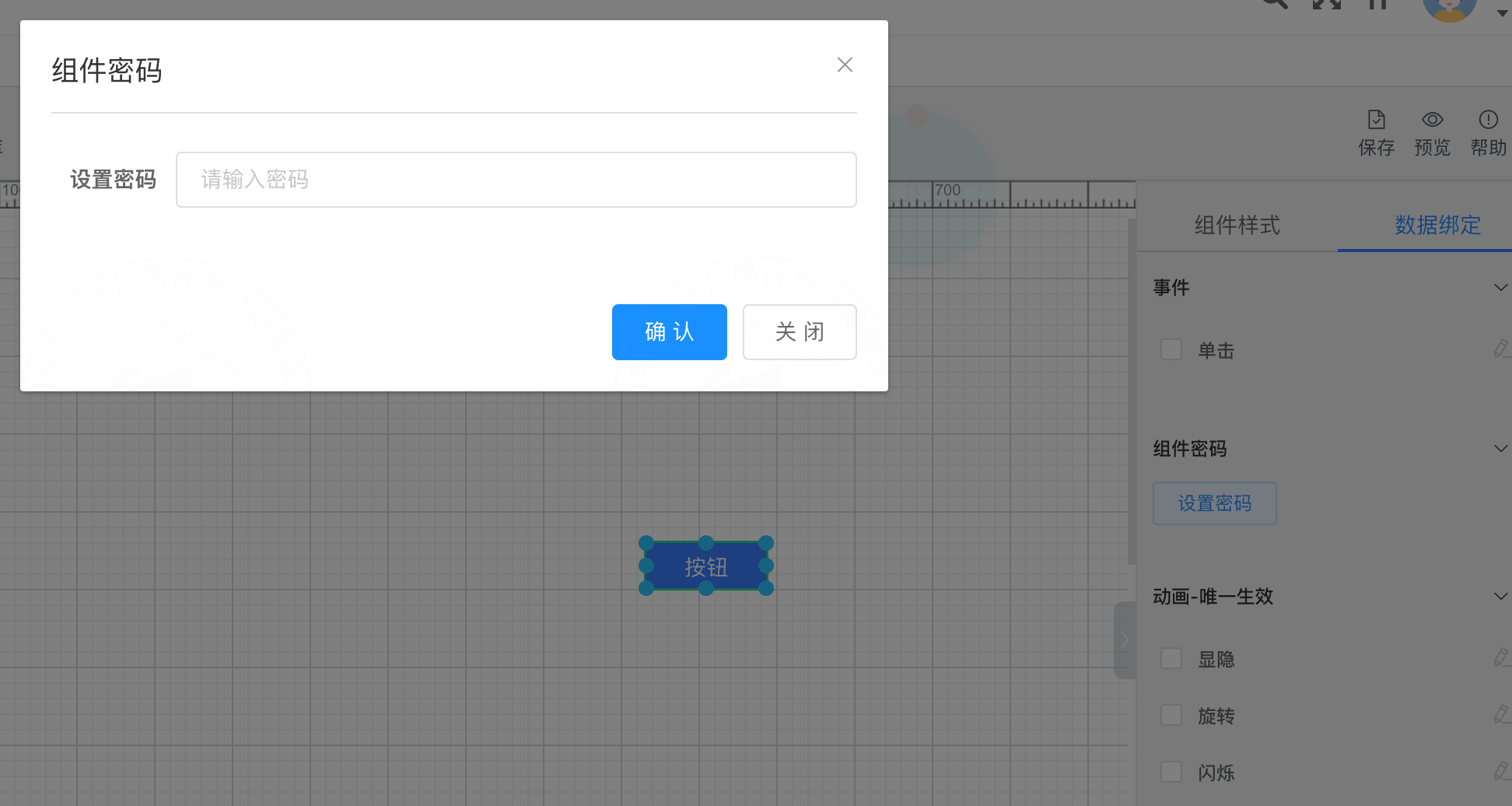

2、設置密碼：可給改組件點擊時配置密碼，密碼正確方可響應點擊事件
3、動畫：參考數據綁定。

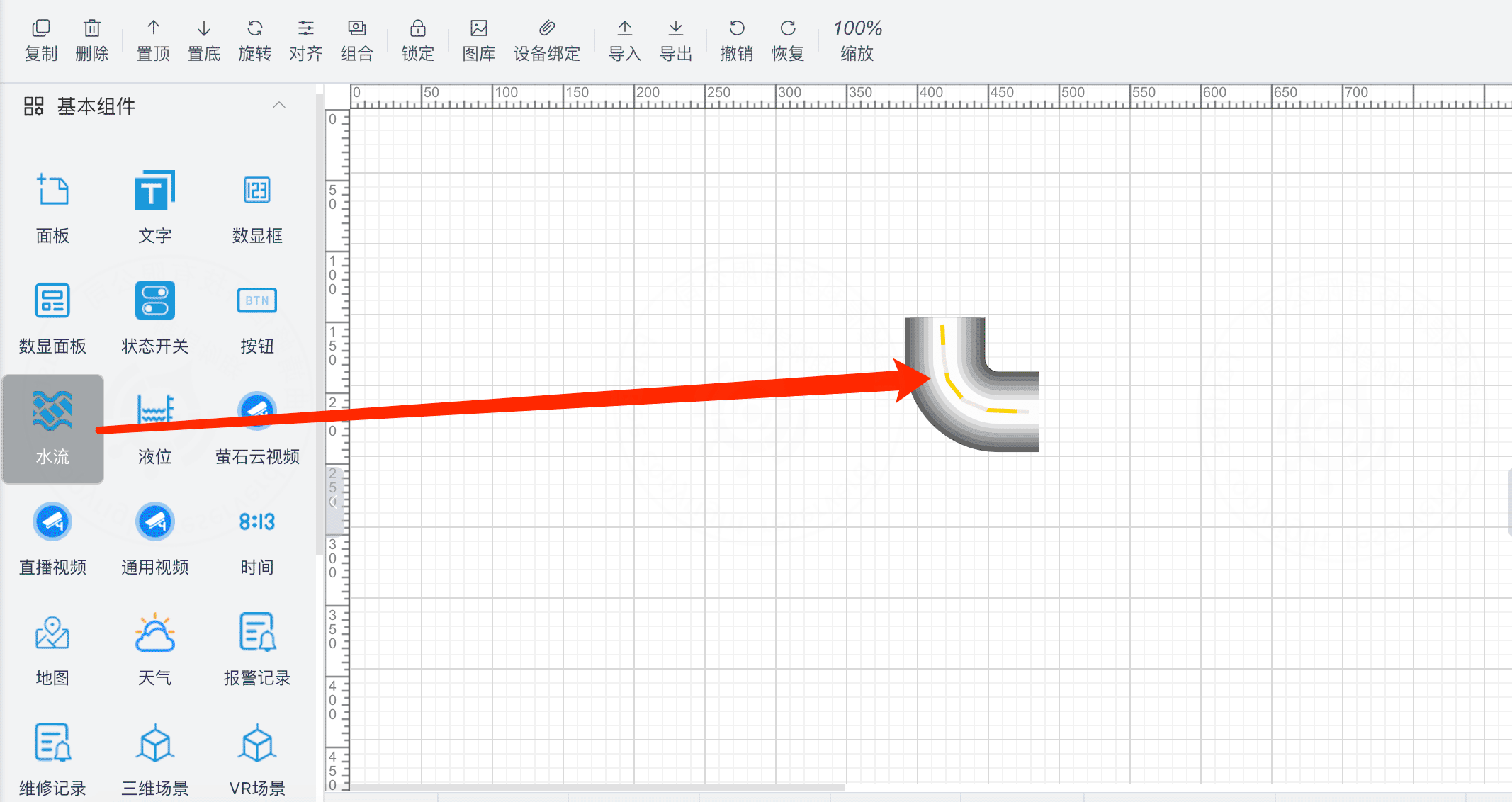

1.6 水流
水流組件可以配合管道圖庫來使用，可自行設置組件樣式，可調整圖層高度，方可展示到其他圖片上方。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、組件顏色、組件顯隱、線條寬度、線條高度、線條間隔、線條形狀、流動方向、流動速度、錨點個數，詳情參考樣式配置。
在數據綁定中支持該元件的變量綁定、流動參數配置。
1、參數綁定：參考數據綁定。

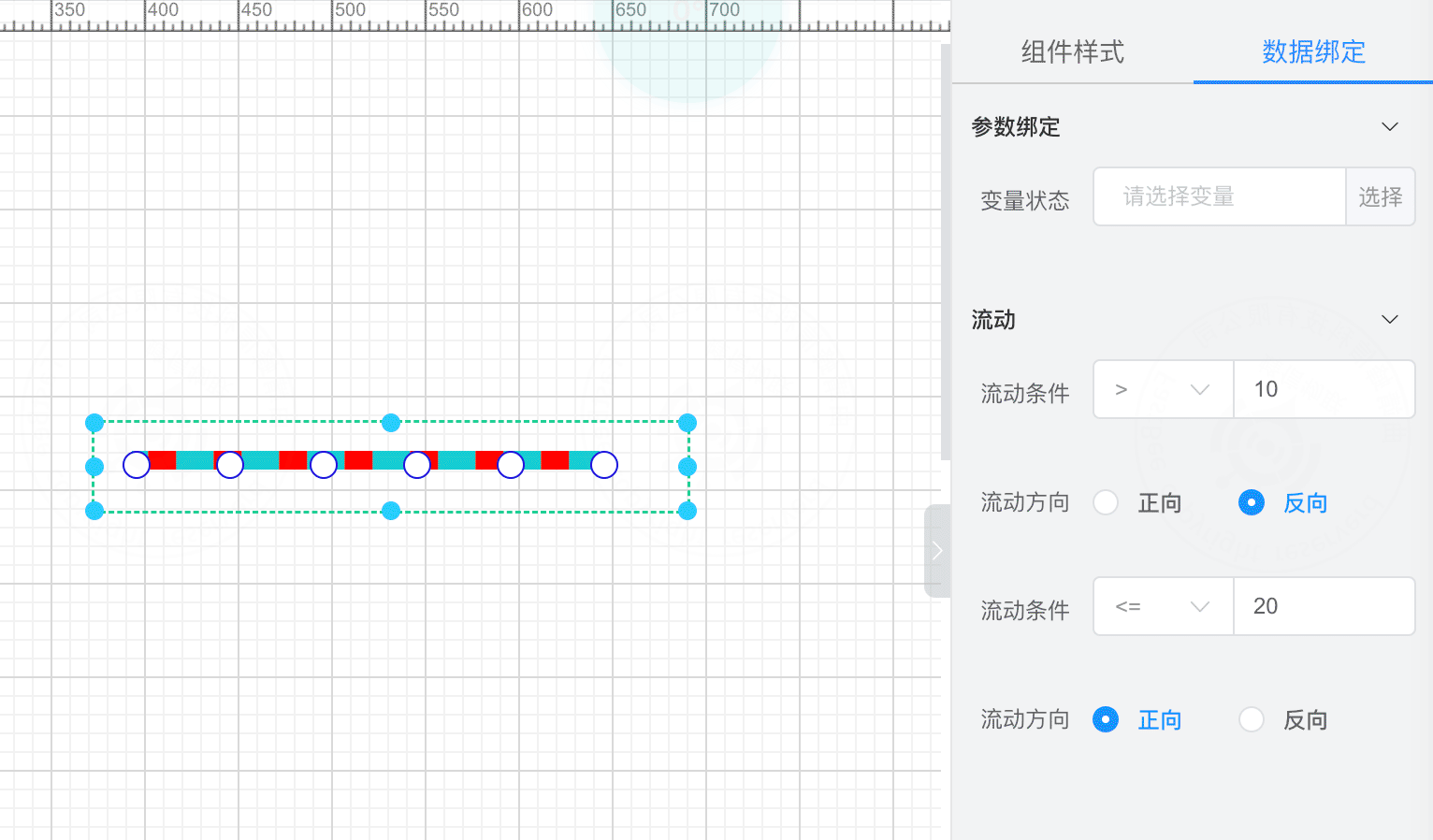

2、流動參數：可進行兩組流動方向條件配置，在滿足判斷條件下進行流動方向改變。

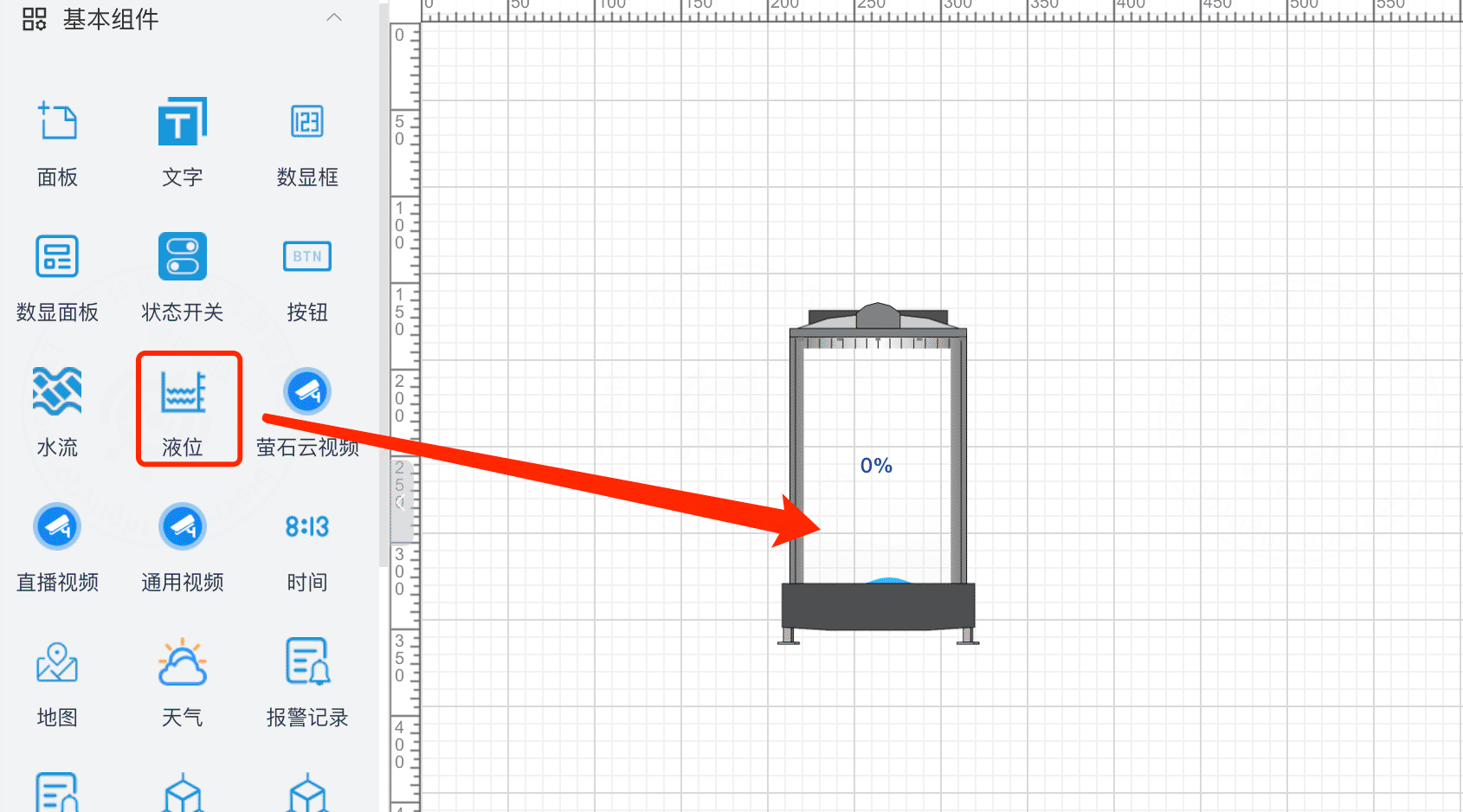

1.7 液位
液位組件可以配合一些箱體罐體圖庫來使用，用于顯示液體高度。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、組件顯隱、液位形狀、波浪顏色、液位標簽、字體大小、邊框?qū)挾?、邊框顏色，詳情參?a class="route-link" href="/doc/manual/scada_edit.html#_2-%E6%A0%B7%E5%BC%8F%E8%AE%BE%E7%BD%AE">樣式配置。
在數據綁定中支持該元件的變量綁定。詳情參考數據綁定。
<
1.8 天氣

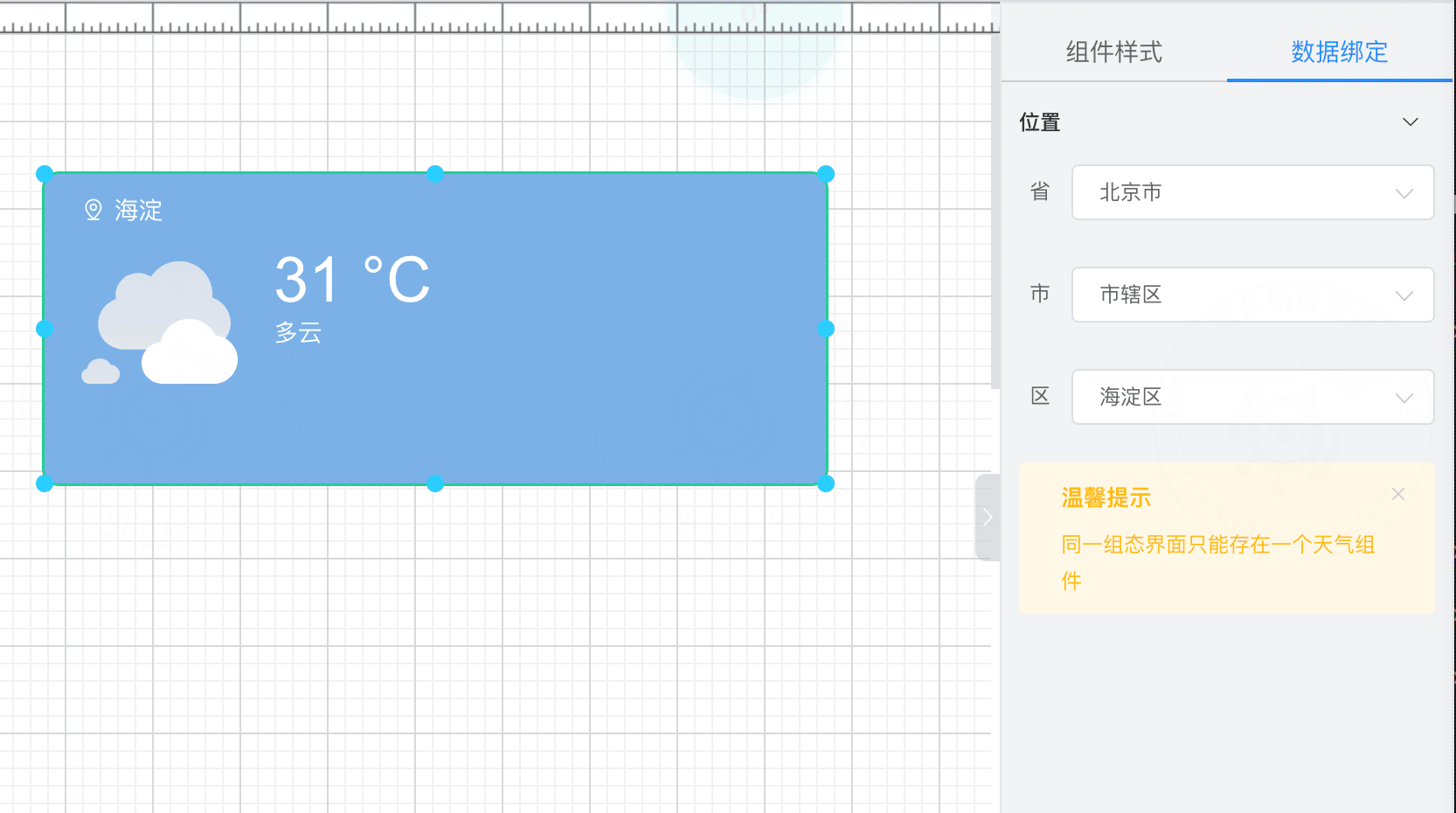

天氣組件，一個組態頁面只能有一個天氣組件，可在數據綁定選擇具體位置。
在組件樣式中支持位置、尺寸、組件名稱、天氣樣式、圖層高度、背景顏色、透明度、邊框圓角、陰影長度、陰影顏色、字體類型、組件顏色、組件顯隱、邊框?qū)挾取⑦吙蝾伾?，詳情參?a class="route-link" href="/doc/manual/scada_edit.html#_2-%E6%A0%B7%E5%BC%8F%E8%AE%BE%E7%BD%AE">樣式配置。
在數據綁定中支持該元件的位置選擇。
1.9 數據表格
數據表格展示實時數據或歷史數據的報表，支持?jǐn)?shù)據來源和表格列配置。 在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、邊框圓角、字體大小、組件顏色、組件顯隱、邊框?qū)挾?、邊框顏色，詳情參?a class="route-link" href="/doc/manual/scada_edit.html#_2-%E6%A0%B7%E5%BC%8F%E8%AE%BE%E7%BD%AE">樣式配置。
在數據綁定中支持該元件的參數綁定、表格類型和表格配置。
1、表格類型：該元件支持選擇實時數據表格或歷史數據表格。

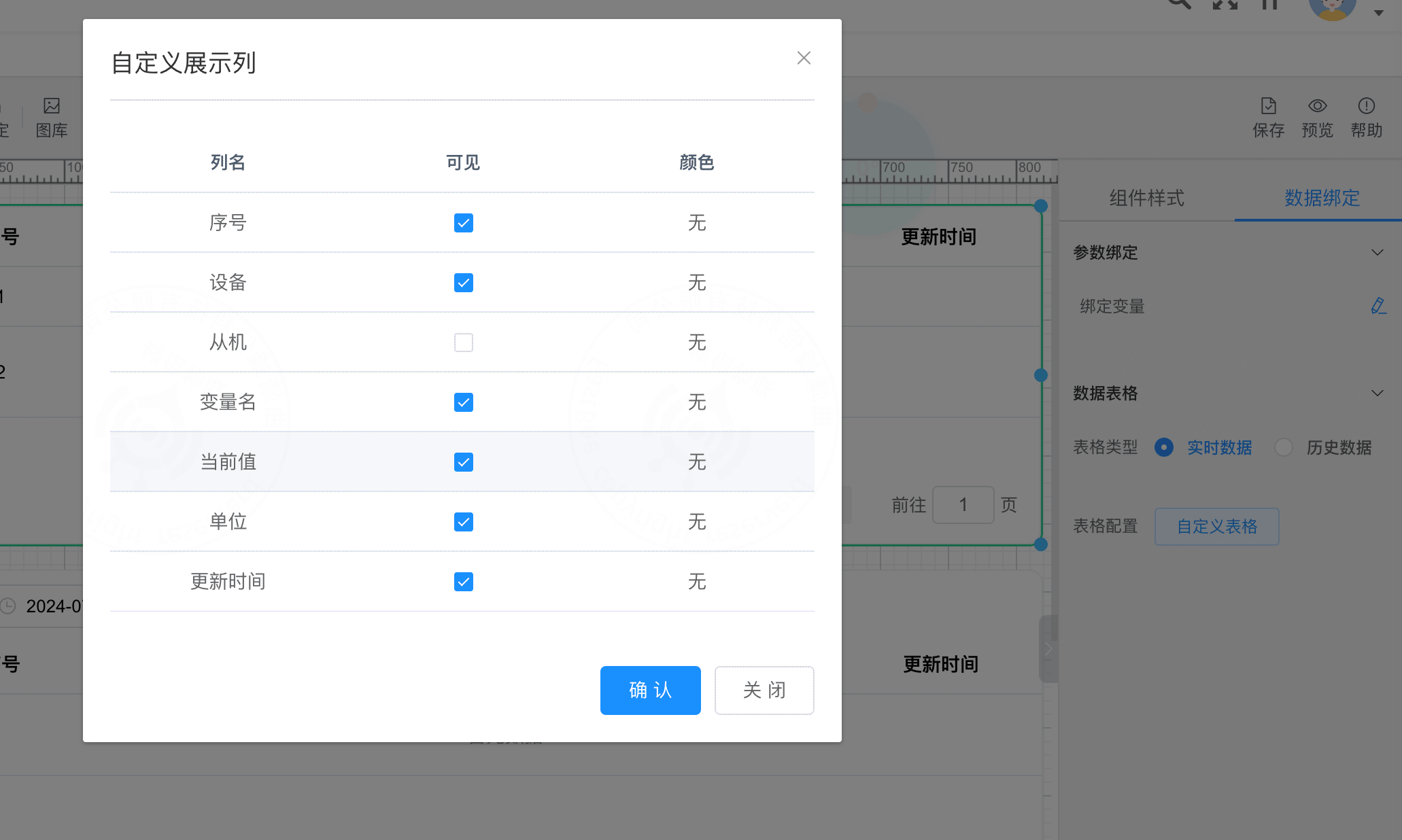

2、表格配置：用于配置數據表格的展示列。

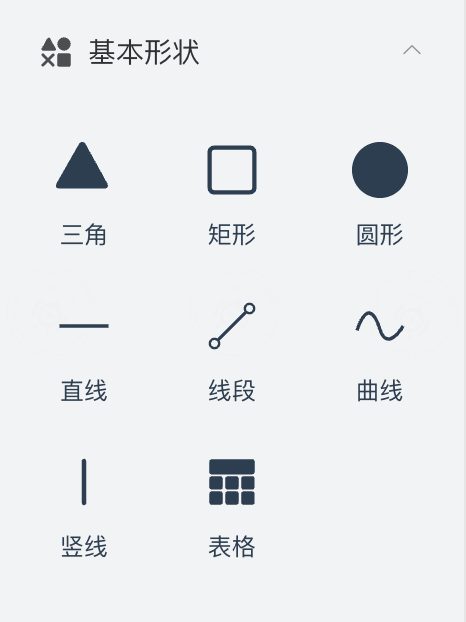

2. 基本形狀
基本形狀包括：三角、矩形、圓形、直線、箭頭線、曲線、豎線和表格等

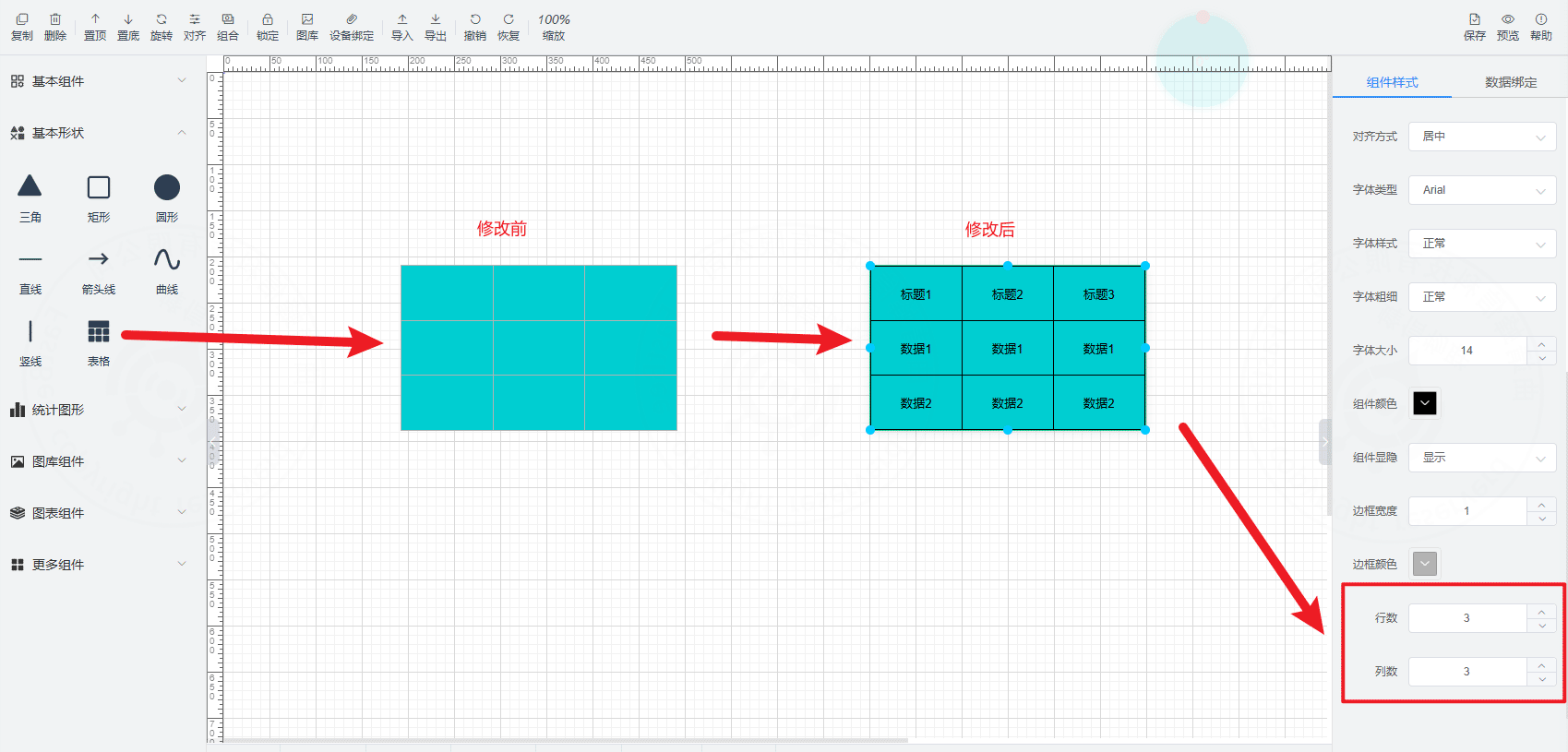

2.1 表格
表格元件僅支持樣式配置，在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、對齊方式、字體類型、字體樣式、字體粗細、字體大小、組件顏色、組件顯隱，詳情參考樣式配置。
在數據綁定中支持該元件的動畫配置。詳情參考數據綁定。
1、行數插入：選中表格元件，增加行數。
2、行數刪除：選中表格元件，減少行數。
3、列數插入：選中表格元件，增加列數。
4、列數刪除：選中表格元件，減少列數。
注意：雙擊表格元件后再單擊單個單元格，可以針對每個單元格設置文本，文本的設置是針對整個表格內的所有內容有效。

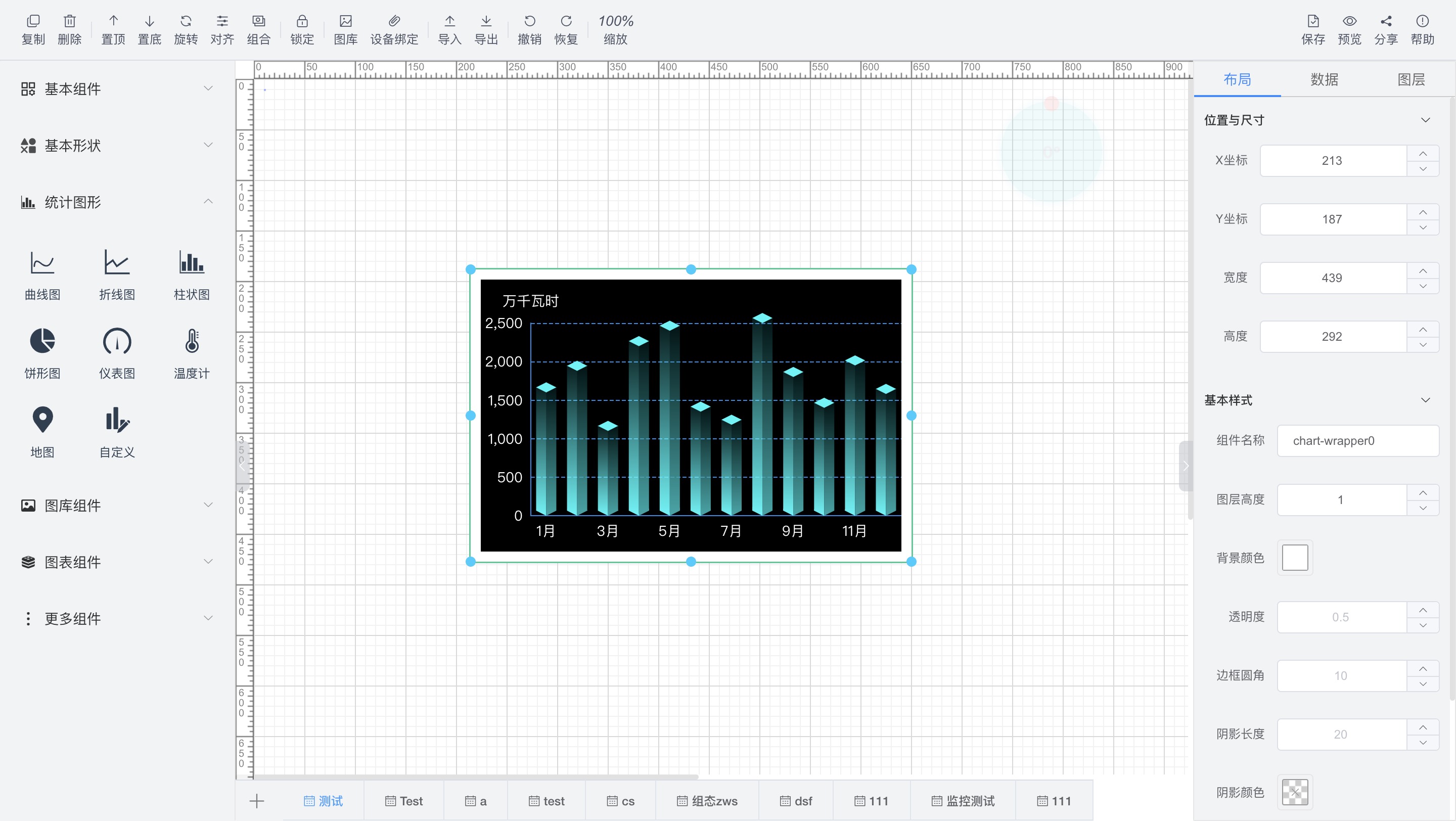

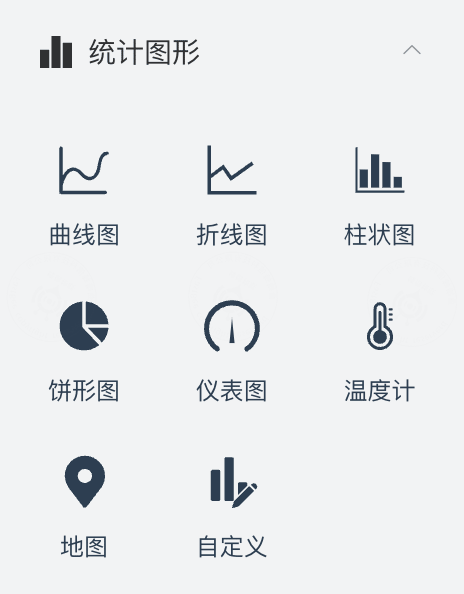

3. 統計圖形
基本形狀包括：曲線圖、折線圖、柱狀圖、餅形圖、儀表圖、溫度計、地圖和自定義圖形等
3.1 曲線圖
以曲線圖的形式展示已綁定設備的屬性歷史數據，當組件拖拽到編輯面板后可雙擊組件進行數據綁定。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、組件顏色、組件顯隱，詳情參考樣式配置。
在圖層中支持該元件鎖定、顯隱和名稱編輯。
3.2 折線圖
以折線圖形式展示已綁定設備的屬性歷史數據，當組件拖拽到編輯面板后可雙擊組件進行數據綁定。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、組件顏色、組件顯隱，詳情參考樣式配置。
在圖層中支持該元件鎖定、顯隱和名稱編輯。
3.3 柱狀圖
以柱狀圖形式展示已綁定設備的屬性歷史數據，當組件拖拽到編輯面板后可雙擊組件進行數據綁定。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、組件顏色、組件顯隱，詳情參考樣式配置。
在圖層中支持該元件鎖定、顯隱和名稱編輯。
3.8 自定義
自定義組件默認顯示柱狀圖，在“統計圖形”欄中的默認圖形無法滿足的情況下，可以使用“自定義”進行個性化定制。
在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、陰影長度、陰影顏色、組件顏色、組件顯隱，詳情參考樣式配置。
在圖層中支持該元件鎖定、顯隱和名稱編輯。

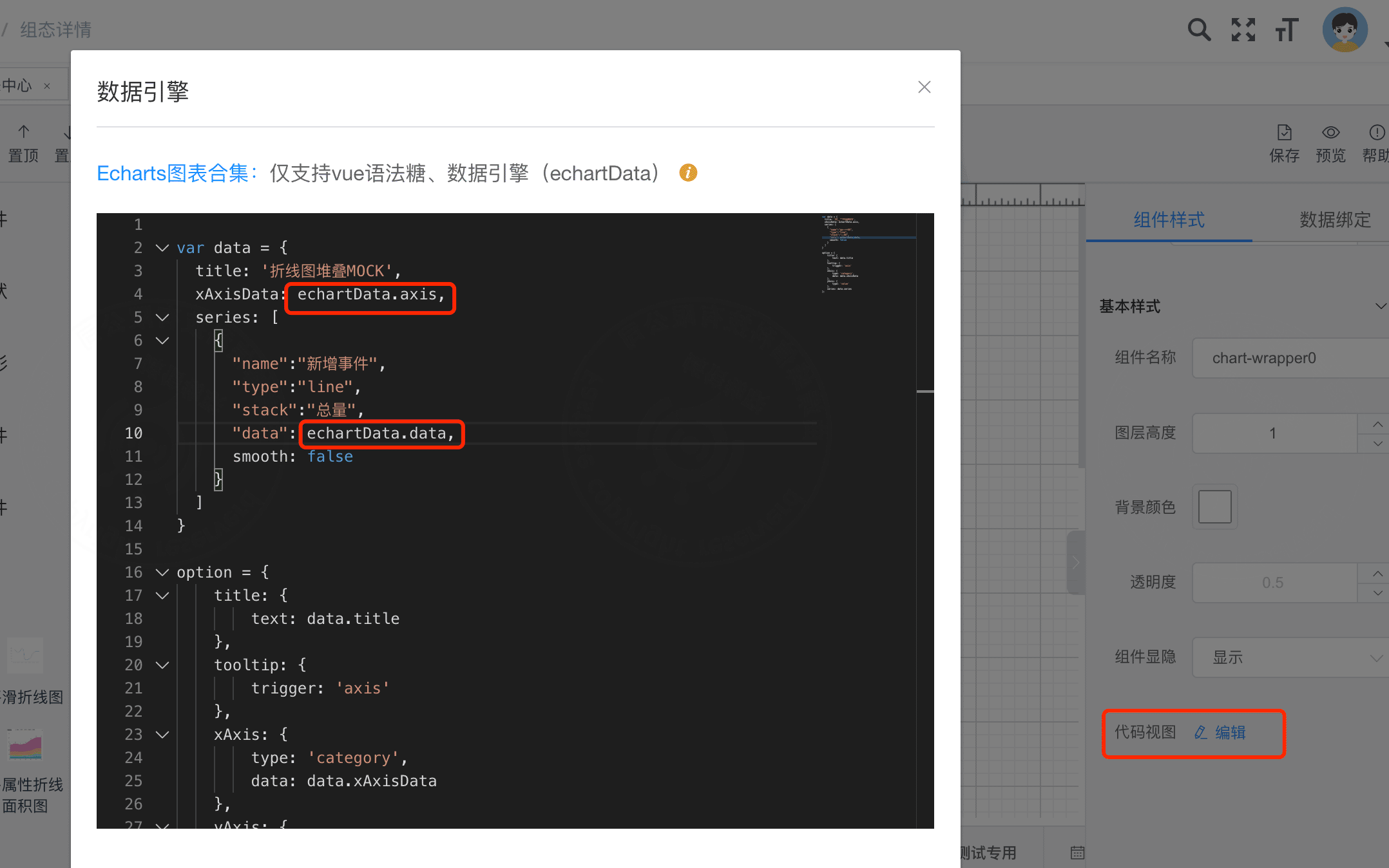

1、自定義圖形：點擊布局，找到編輯，點擊編輯，可以參考案例編寫Echart組件，操作同圖表組件 - 代碼視圖
2、數據綁定：點擊數據，找到編輯配置，點擊編輯配置，可以填寫自定義url進行數據請求，操作同圖表組件 - 數據請求

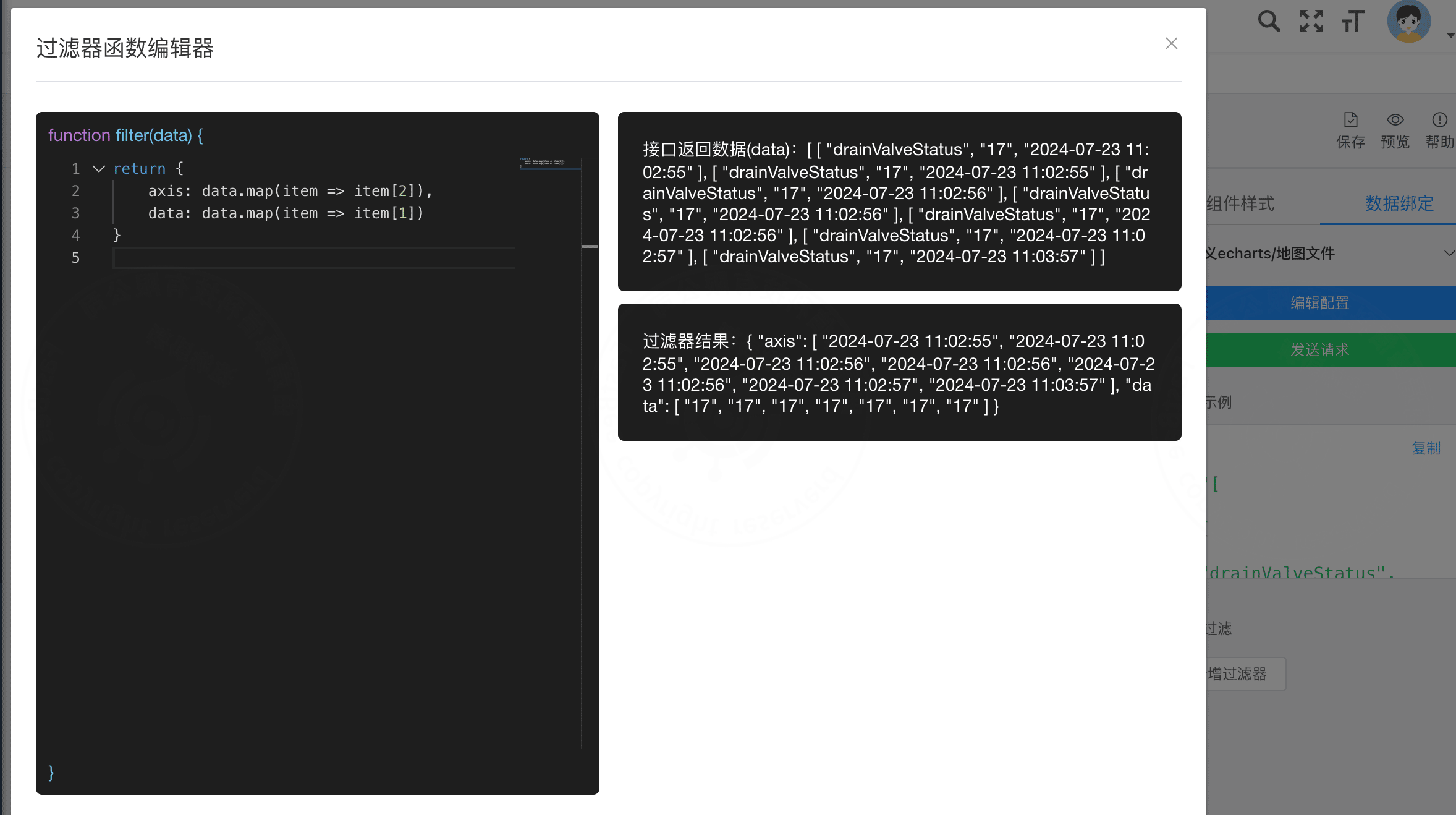

3、過濾器：當數據請求成功后，如果發現相應數據無法匹配定義組件所需的數據格式則可以新增“過濾器”對數據進行處理以適配自定義組件的數據要求，操作同圖表組件 - 過濾器

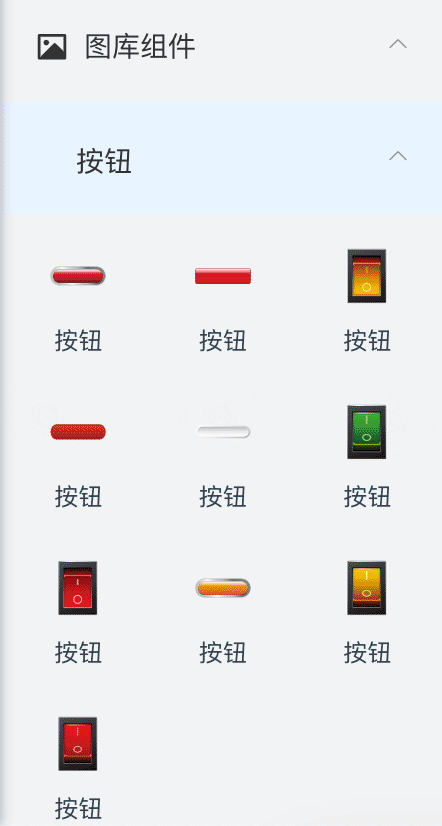

4. 圖庫組件
圖庫組件包括“圖庫管理”中所有圖片

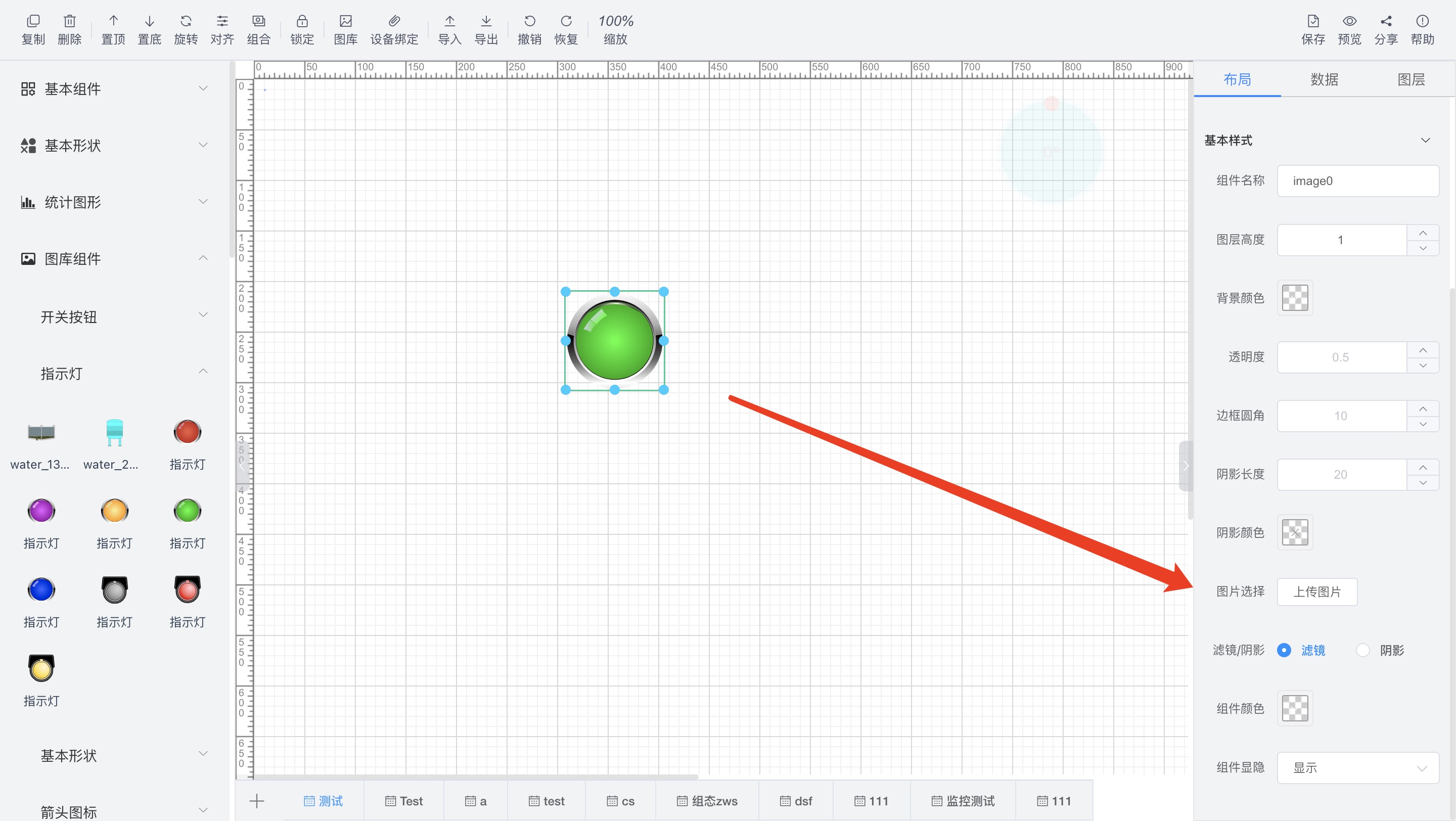

可以向畫布中添加任何“圖庫管理”中的圖片，支持組件樣式和數據綁定
表格元件僅支持樣式配置，在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、圖片選擇、濾鏡/陰影、組件顏色、組件顯隱、邊框?qū)挾?、邊框顏色、行?shù)、列數，詳情參考樣式配置。
在數據綁定中支持該元件的參數綁定、事件、動畫和狀態開關配置。詳情參考數據綁定。
1、樣式設置：組件支持樣式修改，如在左側組件庫中的圖庫組件欄中找不到對應的圖片，可以隨便拉一個圖片到編輯面板，然后通過布局中的圖片選擇屬性進行圖片更換。
2、數據綁定：支持變量綁定、事件綁定、動畫綁定和開關狀態綁定，可以參考前面介紹的模塊綁定進行自定義綁定。
5. 圖表組件
圖表組件包括“圖表管理”中所有自定義的圖表，支持echart圖表的擴展。

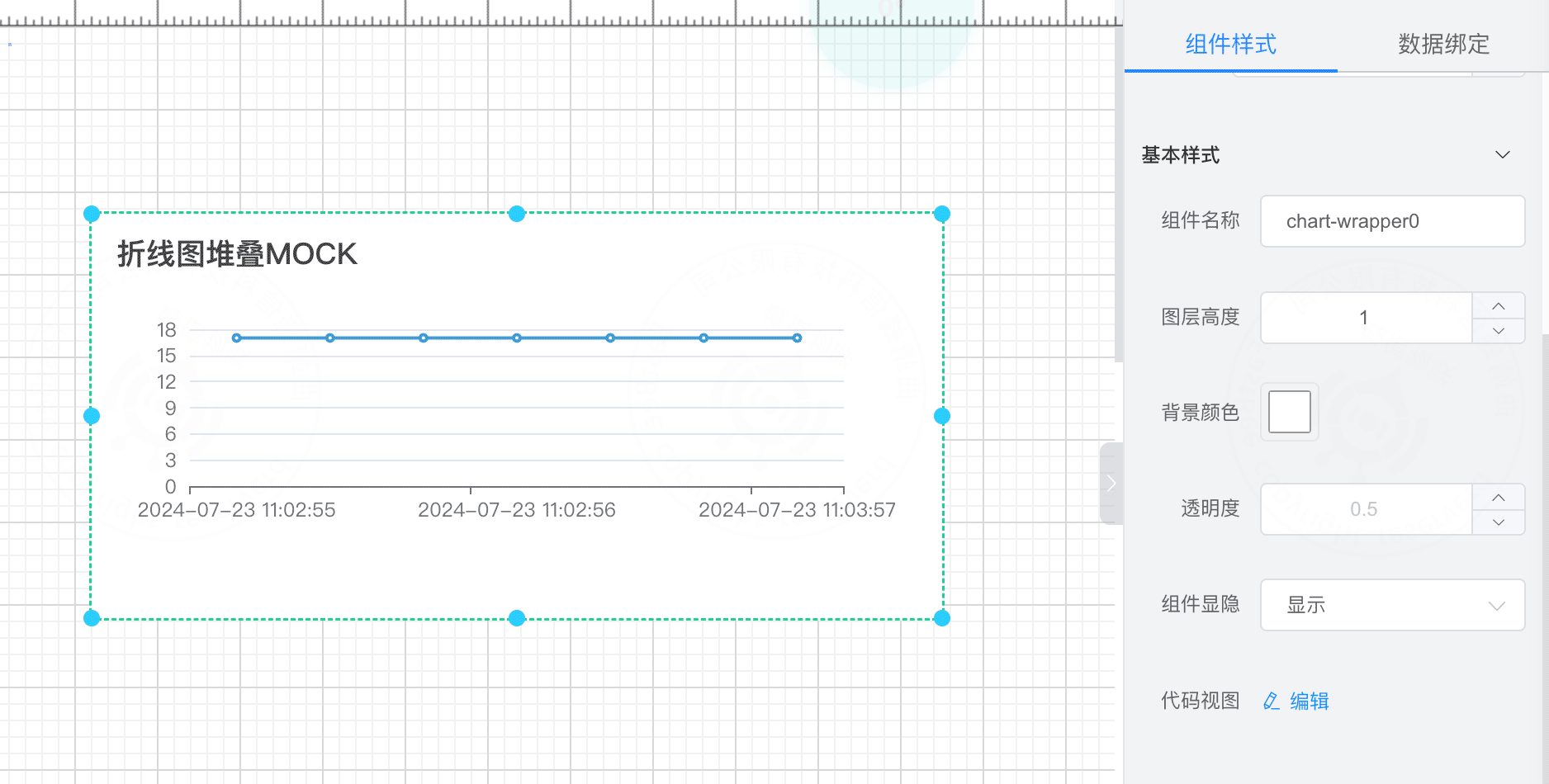

圖表元件支持樣式配置，在組件樣式中支持位置、尺寸、組件名稱、圖層高度、背景顏色、透明度、組件顯隱、代碼視圖，詳情參考樣式配置。
在數據綁定中支持該元件的數據請求和函數過濾。
1、數據請求：配置請求的url，如果是系統中的url，只需要配置出前置地址之外的url便可，支持get、post、put請求方式；支持設置循環請求時間，單位為秒、分、時；支持 Params、Body 和 Headers 配置。
2、過濾器：可以添加過濾函數，對使用url請求獲取到的數據進行，函數組合，生成圖表所需要的數據格式類型。
3、代碼視圖：配置代碼視圖，默認處理完后的數據對象為“echartData”。
注意：其他配置需結合echart參數配置進行設置。

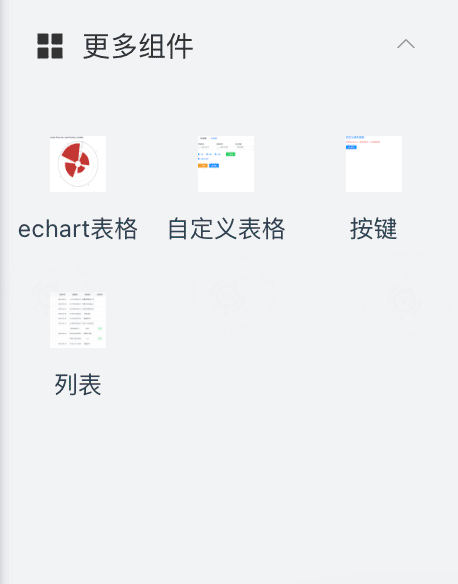

6. 更多組件
更多組件包括“組件管理”中所以自定義的組件
五、畫布

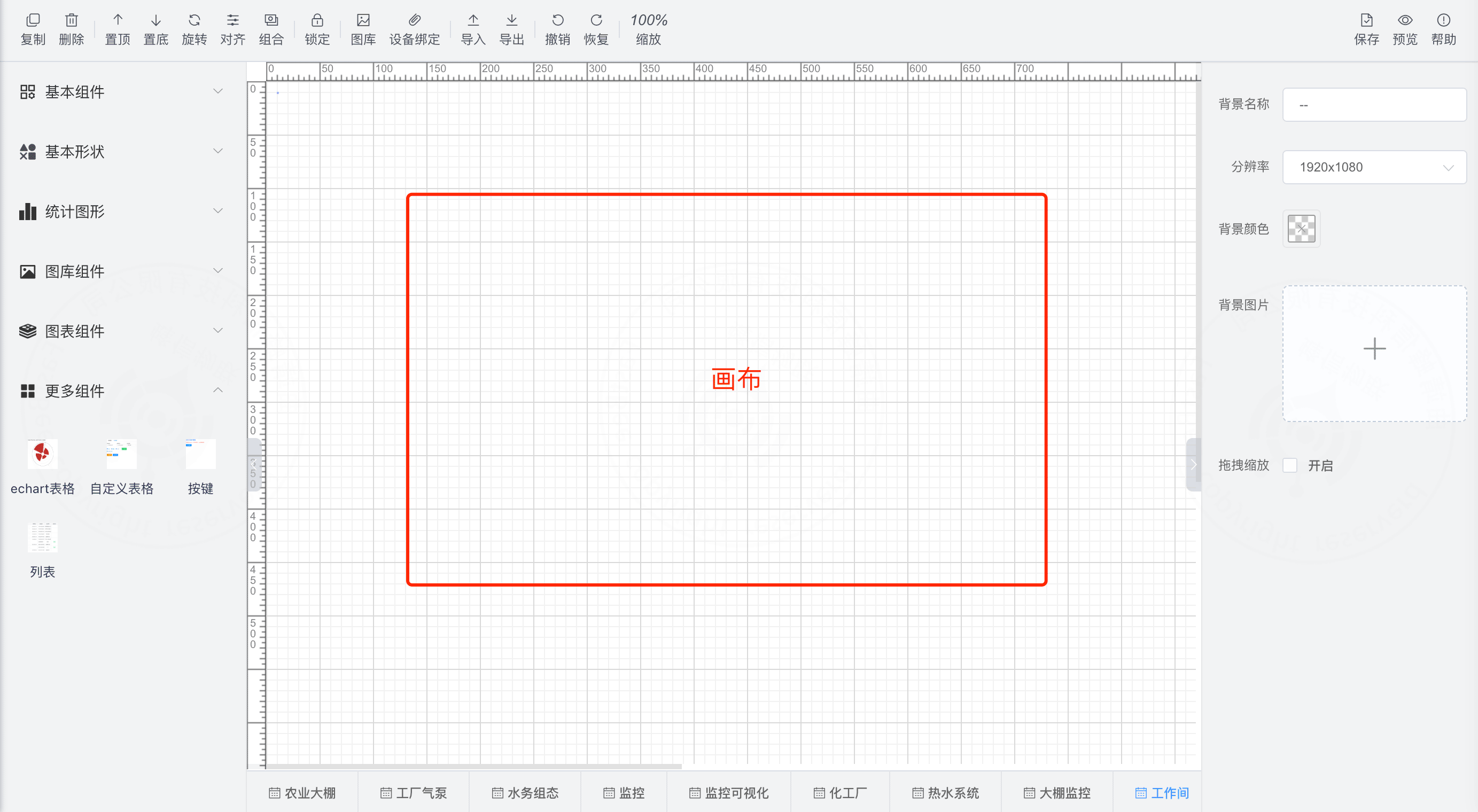

組態設計頁面區域，支持對畫布的尺寸、背景顏色等進行設置
六、快捷操作
1. 拖轉縮放畫布
- 在預覽的狀態下，按住左鍵不放開，可以拖拽
- 在預覽的狀態下，滑動鼠標可以進行縮放
2. 畫布縮放
- 按住 TRL + COM，同時鼠標滾輪，可以實現快速縮放。
3. 預覽
- 按F12可以進行預覽
七、組件開發擴展
以Text組件為例
注意
務必進行的測試：
- 左邊導航欄
- 畫布
- 右側配置欄 -> 變量配置
- 預覽 -> 使用mqtt進行數據綁定
- 1.首先在 scada 的文件夾里新增基礎配置文件
| 路徑 | 功能 |
|---|---|
| scada/topo/components/data-toolbox/base.json | 定義組件在左邊導航欄中的屬性和參數 |
| scada/topo/components/control/ViewText.vue | 定義組件功能，數據綁定 |
| scada/topo/components/topoBase.vue | 導入組件 |

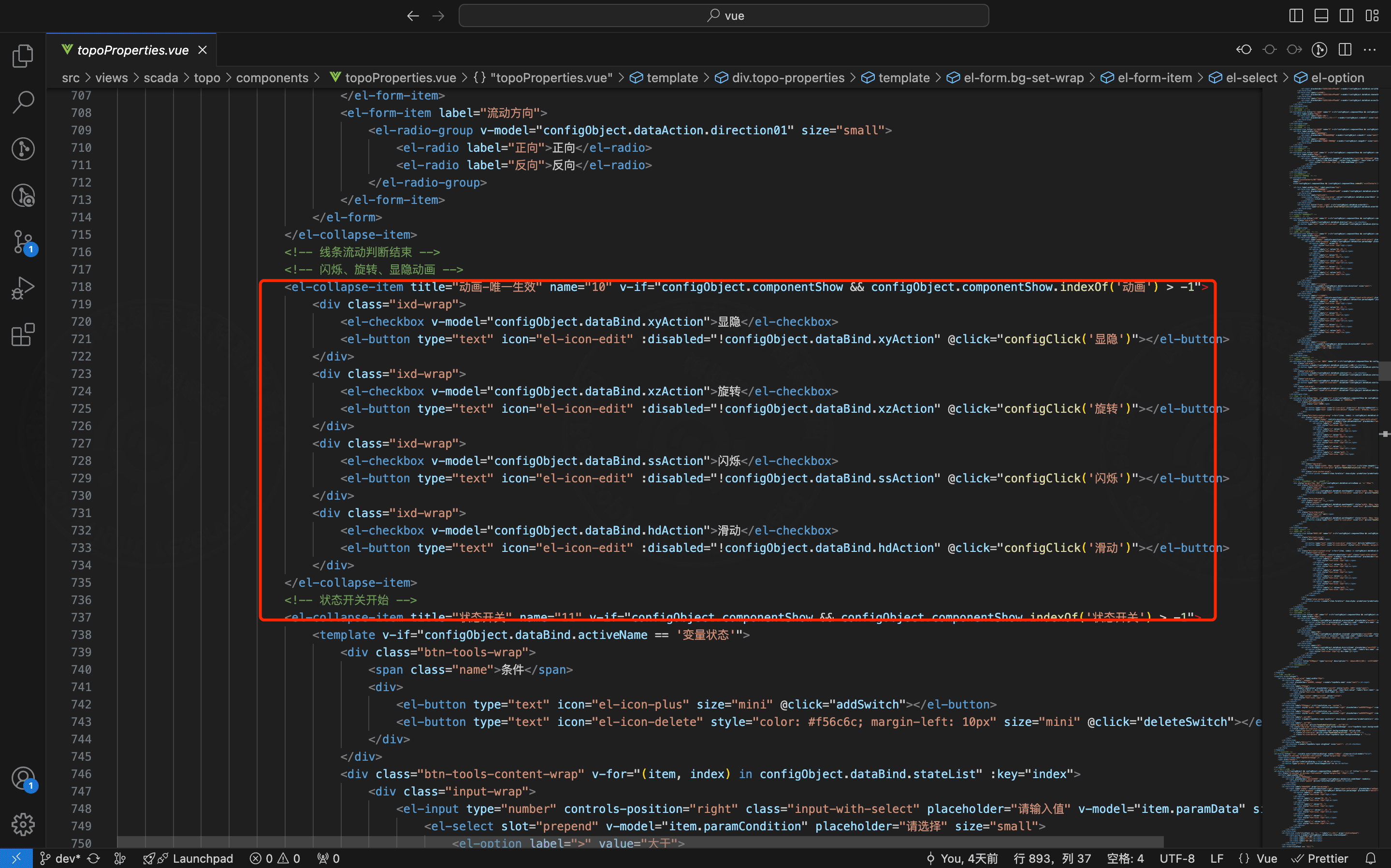

| scada/topo/components/topoProperties.vue | 定義右側配置欄樣式和參數屬性 |

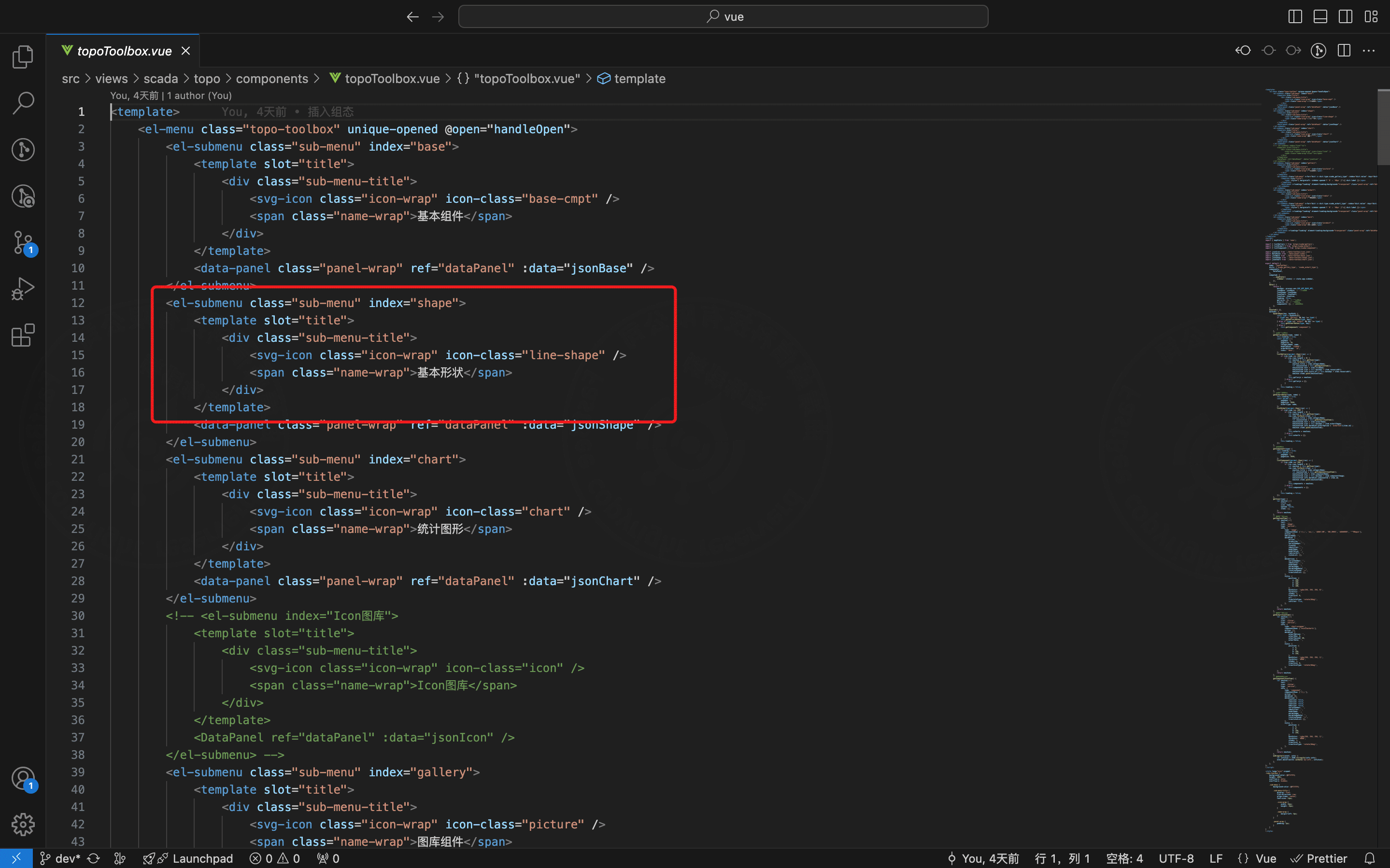

| scada/topo/components/topoToolbox.vue | 對組件進行分類 |
- 2.在 components/data-toolbox/base.json 中定義，組件的在導航欄中的屬性、位置、樣式
{
"title": "基本",
"icon": "base",
"opened": false,
"items": [
{
"text": "文字",
"icon": "base/word.png",
"type": "static",
"info": {
"type": "text",
"componentShow": ["單擊", "組件顏色", "動畫"],
"action": [],
"dataBind": {
"djAction": false,
"action": "",
"productId": "",
"serialNumber": "",
"slaveId": "",
"identifier": "",
"modelName": "",
"modelValue": "",
"redirectUrl": ""
},
"dataAction": {
"xyAction": false,
"xzAction": false,
"ssAction": false,
"hdAction": false,
"serialNumber": "",
"identifier": "",
"modelName": "",
"paramJudge": "",
"paramJudgeData": "",
"rotationSpeed": "中",
"translateList": []
},
"style": {
"position": {
"x": 0,
"y": 0,
"w": 100,
"h": 30
},
"backColor": "#ff000000",
"foreColor": "#000",
"zIndex": 1,
"transform": 0,
"transformType": "rotate(0deg)",
"waterBorderWidth": 1,
"waterBorderColor": "rgba(255, 255, 255, 0)",
"text": "Test",
"textAlign": "center",
"fontSize": 14,
"fontFamily": "Arial"
}
}
},
]
}- 3.在 components/control 中定義組件，編寫組件功能和參數通訊
<template>
<div
:style="{
fontSize: detail.style.fontSize + 'px',
fontFamily: detail.style.fontFamily,
color: detail.style.foreColor,
textAlign: detail.style.textAlign,
lineHeight: detail.style.position.h + 'px',
border: detail.style.waterBorderWidth + 'px solid !important',
borderRadius: detail.style.borderRadius + 'px !important',
borderColor: detail.style.waterBorderColor,
}"
:class="classStyle"
:id="detail.identifier"
>
{{ detail.style.text }}
<div v-show="false">{{ dataInit }}</div>
</div>
</template>
<script>
import { mapState } from 'vuex';
import BaseView from './View';
import topoUtil from '@/utils/topo/topo-util';
import { getAnimate } from '@/utils/topo/anime';
export default {
name: 'view-text',
extends: BaseView,
data() {
return {
classStyle: null,
};
},
computed: {
...mapState({
mqttData: (state) => state.topoEditor.mqttData,
}),
dataInit() {
if (this.mqttData) {
// 數顯款數值初始化
if (this.detail.dataBind.identifier && this.mqttData.serialNumber == this.detail.dataBind.serialNumber) {
const message = this.mqttData.message.find((item) => item.id === this.detail.dataBind.identifier);
if (message) {
let value = !message.value ? 0 : message.value;
if (this.detail.componentShow.indexOf('參數綁定') > -1) {
let unit = this.detail.dataBind.paramUnit == null ? '' : this.detail.dataBind.paramUnit;
this.detail.style.text = value + unit;
}
}
}
// 動畫初始化
if (
this.detail.dataAction.serialNumber &&
this.detail.dataAction.identifier &&
this.detail.dataAction.paramJudge &&
this.detail.dataAction.paramJudgeData != undefined &&
this.mqttData.serialNumber == this.detail.dataAction.serialNumber
) {
const message = this.mqttData.message.find((item) => item.id === this.detail.dataAction.identifier);
if (message) {
let val = message.value;
let isGd = topoUtil.judgeSize(this.detail.dataAction.paramJudge, val, this.detail.dataAction.paramJudgeData);
if (isGd) {
if (this.detail.dataBind.xyAction) {
// 顯隱判斷
getAnimate().set(document.getElementById(this.detail.identifier), {
display: 'block',
});
}
if (this.animateView) {
this.animateView.play();
}
} else {
if (this.detail.dataBind.xyAction) {
// 顯隱判斷
getAnimate().set(document.getElementById(this.detail.identifier), {
display: 'none',
});
}
if (this.animateView) {
this.animateView.pause();
}
}
}
}
}
},
},
methods: {},
};
</script>
<style lang="scss" scoped>
.view-text {
height: 100%;
width: 100%;
}
</style>- 4.在 components/topoBase.vue 導入定義的組件
<script>
import ViewText from './control/ViewText';
export default {
name: 'TopoBase',
components: {
ViewText,
},
};
</script>- 5.在 components/topoProperties.vue 定義參數

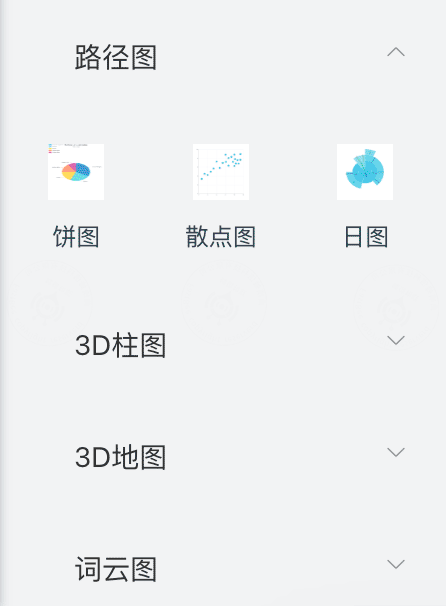

- 6.如果需要對組件進行歸類或者新增類型可在 components/topoToolbox.vue 添加類別
