物模型是產品數字化的描述，定義了產品的功能，物模型將不同品牌不同品類的產品功能抽象歸納，形成“標準物模型”，便于各方用統一的語言描述、控制、理解產品功能。 物模型由若干條“參數”組成，參數按描述的功能類型不同，又分為屬性、功能和事件。
物模型是物理空間中的實體（如傳感器設備、消防裝置、園區、工廠等）在云端的數字化表示，屬性、功能、事件三個維度，分別描述了該實體是什么、能做什么、可以對外提供哪些信息、可以自定義補充哪些信息。定義了物模型的這三個維度，即完成了產品功能的定義。
| 類型 | 說明 |
|---|
| 屬性 | 用于描述設備運行時具體信息和狀態。例如，環境監測設備所讀取的當前環境溫度、智能燈開關狀態、電風扇風力等級等。屬性可分為讀、寫和上報三種類型，即支持讀取、設置屬性、設備上報屬性。 當屬性數據來源為“規則”時，則稱該屬性為規則屬性。 |
| 功能 | 指設備可供外部調用的指令或方法。服務調用中可設置輸入和輸出參數。輸入?yún)?shù)是服務執行時的參數，輸出參數是服務執行后的結果。相比于屬性，服務可通過一條指令實現更復雜的業務邏輯，例如執行某項特定的任務。 |
| 事件 | 設備運行時，主動上報給云端的信息，一般包含需要被外部感知和處理的信息、告警和故障。事件中可包含多個輸出參數。例如，某項任務完成后的通知信息；設備發生故障時的溫度、時間信息；設備告警時的運行狀態等。事件可以被訂閱和推送。 |
| 參數 | 說明 | 示例 |
|---|
| int | 整型 | 100 |
| double | 小數型 | 100.45 |
| boolean | 布爾型。采用0（false）或1（true）來定義布爾值 | 1表示是、0表示否 |
| enum | 枚舉型。定義枚舉項的參數值和參數描述。 | [{key:1,value:1}] |
| string | 字符串 | 你好！fastbee平臺 |
| array | 數組。需聲明數組內的元素類型、數組元素個數和元素標識。需確保同一個數組元素類型相同。 | [1, 2, 3, 4, 5, 6] |
| Object | 對象型 | [{id:"Object",name:"對象",datatype:{type:"object",params:[{key1:value1}]}}] |
1.登陸fastbee物聯網平臺。
2.左側導航欄，選擇設備管理>產品管理，進入產品詳情頁>產品模型

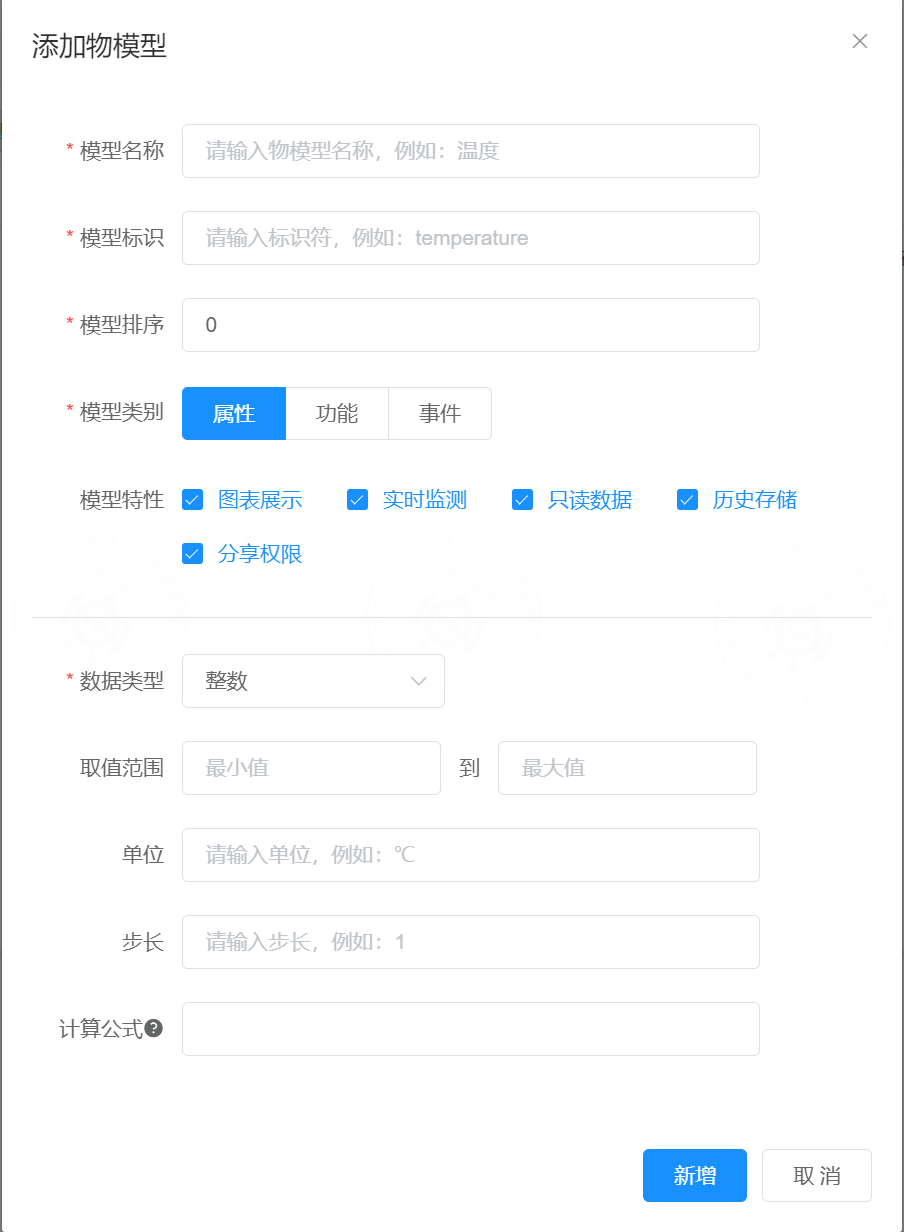

3.點擊 "新增" 或 "導入通用物模型" 按鈕，根據設備實際情況，合理設計物模型
在接入一個設備時，首先根據設備以及設備接入文檔(報文說明)， 將設備物模型的屬性、功能以及事件設計好。
屬性用于定義一些指標數據，如：電壓，溫度等。 屬性都應該是簡單的數據類型
功能用于定義設備具有的一些可執行動作
事件用于定義設備在特定條件時，發生的動作
| 配置項 | 說明 |
|---|
| 模型名稱 | 必填，物模型名稱 |
| 模型標識 | 必填，后端識別的標識符 |
| 模型排序 | 必填，物模型展示順序 |
| 模型類別 | 必選，屬性、功能、事件 |
| 模型特性 | 勾選，屬性：圖表展示，實時監測，是否只讀數據，歷史存儲，分享權限（注意：圖表展示、實時監測僅支持整數和小數）。 功能：是否只讀數據，是否進行歷史存儲，分享權限。 事件：默認只讀，是否進行歷史存儲，分享權限 |
| 數據類型 | 單選下拉框，整數、小數、布爾、枚舉、字符串、數組、對象 |
| 取值范圍 | 僅整數和小數顯示，取值區間，最小值和最大值 |
| 單位 | 僅整數和小數顯示，如：元，℃ |
| 步長 | 僅整數和小數顯示，取值間隔，步長是指設備上報或下發數值時，遞增或遞減的間隔。 |
| 計算公式 | 僅整數和小數顯示，加減乘除計算 |
| 布爾值 | 布爾類型顯示，0、1對應文本（打開或關閉） |
| 展示方式 | 僅枚舉類型顯示，單選下拉框 |
| 枚舉項 | [{key:1,value:1}] |
| 最大長度 | 僅字符串類型顯示，字符串的最大長度 |
| 數組類型 | 僅數組類型顯示，單選，整數、小數、字符串、對象 |
| 元素個數 | 僅數組類型顯示，數組元素個數 |
| 元素標識 | 僅數組類型顯示，每個元素的序號標識，可根據具體情況配置，比如：子設備 1、3、5 |
| 對象參數 | 僅 數組--對象 類型顯示，在數組中添加具體的對象參數 |
配置設備模型分為: 屬性properties，功能functions，事件events。
設備模型使用場景：
1. 前端通過模型定義動態展示設備運行狀態或者設備操作界面
2. 服務端可通過統一的API獲取設備模型并進行相關操作，如：在發送設備消息時進行參數校驗， 在收到設備消息進行類型轉換處理。
數據結構：
{
"properties":[...屬性],
"functions":[...功能],
"events":[...事件],
"tags":[...標簽]
}
用于定義設備屬性，描述設備運行時的具體信息和狀態。
例如: 設備溫度，co2等。 平臺可主動下發指令獲取設備屬性，設備也可以通過消息上報屬性。
{
"properties": [
{
"id": "co2",
"name": "二氧化碳",
"isChart": 1,
"isMonitor": 1,
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 1,
"datatype": {
"max": 6000,
"min": 100,
"step": 1,
"type": "integer",
"unit": "ppm"
}
},
{
"id": "temperature",
"name": "空氣溫度",
"isChart": 1,
"isMonitor": 1,
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 1,
"datatype": {
"max": 120,
"min": -20,
"step": 0.1,
"type": "decimal",
"unit": "℃"
}
}
]
}
根據設備可供外部調用的指令或方法，定義設備功能。平臺可主動調用設備功能。例如：設備運行檔位、開關操作等。
數據結構：
{
"functions": [
{
"id": "status",
"name": "上報狀態",
"isHistory": 0,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "enum",
"showWay": "button",
"enumList": [
{
"text": "更新狀態",
"value": "update_status"
}
]
}
},
{
"id": "irc",
"name": "射頻遙控",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "enum",
"showWay": "button",
"enumList": [
{
"text": "遙控學習",
"value": "FFXX01"
},
{
"text": "遙控清碼",
"value": "FFXX02"
},
{
"text": "打開開關",
"value": "FFXX03"
},
{
"text": "關閉開關",
"value": "FFXX04"
},
{
"text": "暫停",
"value": "FFXX05"
},
{
"text": "鎖定",
"value": "FFXX06"
}
]
}
},
{
"id": "report_monitor",
"name": "上報數據",
"isHistory": 0,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"max": 10,
"min": 1,
"step": 1,
"type": "integer",
"unit": "次數"
}
},
{
"id": "switch",
"name": "設備開關",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "bool",
"trueText": "打開",
"falseText": "關閉"
}
},
{
"id": "gear",
"name": "運行檔位",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "enum",
"showWay": "select",
"enumList": [
{
"text": "低速檔位",
"value": "0"
},
{
"text": "中速檔位",
"value": "1"
},
{
"text": "中高速檔位",
"value": "2"
},
{
"text": "高速檔位",
"value": "3"
}
]
}
},
{
"id": "message",
"name": "屏顯消息",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "string",
"maxLength": 1024
}
},
{
"id": "reset",
"name": "設備重啟",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "enum",
"showWay": "button",
"enumList": [
{
"text": "重啟",
"value": "restart"
}
]
}
},
{
"id": "array_01_light_color",
"name": "燈光色值1",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"max": 100,
"min": 0,
"step": 1,
"type": "integer",
}
}
]
}
用于設備的額外屬性，添加拓展字段。例如：環境溫度過高、設備發生異常等。
數據結構：
{
"functions": [],
"events": [
{
"id": "height_temperature",
"name": "環境溫度過高",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"max": 100,
"min": 0,
"step": 0.1,
"type": "decimal",
"unit": "℃"
}
},
{
"id": "exception",
"name": "設備發生異常",
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 0,
"datatype": {
"type": "string",
"maxLength": 1024
}
}
]
}
產品有物模型配置。一個產品可以添加多個設備。設備會繼承產品下所有的物模型配置。
