提示
組態是指用戶通過類似搭積木的方式，使用編輯器提供的工具和方法，就能通過簡單直觀的界面來配置和控制自動化過程和裝備，而不需要編寫計算機程序。在組態管理中，提供了豐富的場景素材控件，能夠自由拖拽搭建監控場景，實時顯示設備運行狀態等信息。
一、組態組成
FastBee 組態可分為模版（產品）組態、場景組態和獨立組態，組態的組件元素又分為圖庫管理、圖表管理、組件管理和模型管理用于自定義組件元素。
二、組態中心
組態中心可對組態進行創建、編輯、設計、運行、分享和刪除，組態可以是動態的平面工業圖也可以制作大屏展示，用途廣，直接綁定平臺參數方便快捷。

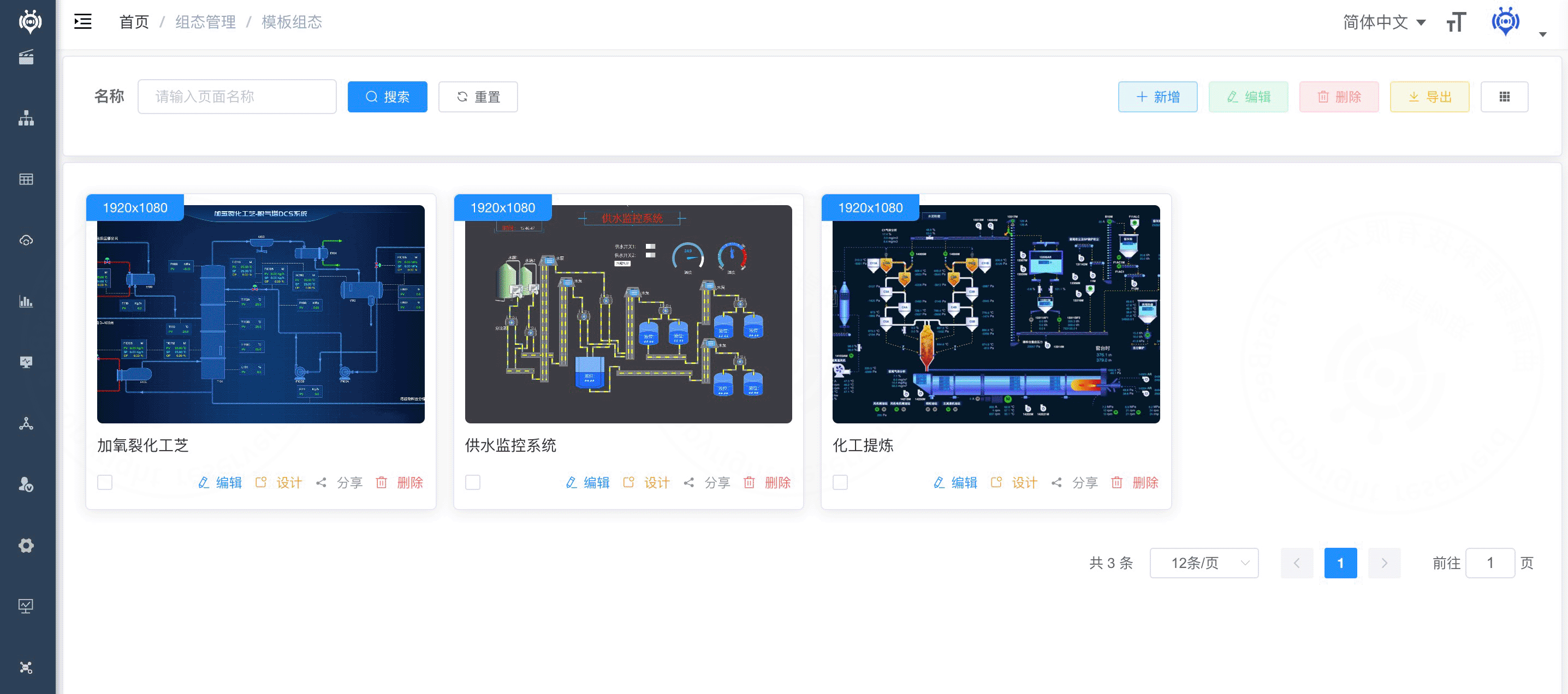

1. 模版組態
模板組態 是針對產品繪制的組態畫面，在該產品下的所有設備都會展示該組態畫面，組態畫面中綁定變量來源于產品物模型，取值來源于當前設備上報的實時值。通過繪制一個模板組態畫面就可以實現同產品但不同設備的可視化數據監控。避免重復編輯應用畫面的麻煩。
添加組態，
方法一：點擊“新增”按鈕，需維護組件名稱、關聯產品必填信息
方法二：在產品管理中，點擊“組態設計”，如果該模板未曾添加過模板組態，則會跳轉到“模版組態”菜單下，并自動打開“添加組態”彈框，其余步驟同方式一
方法三：在產品管理中，點擊“查看詳情”，點擊“組態應用”，如果沒有組態，可以點擊“創建組態”按鈕，將會跳轉到“組態管理”菜單下，并自動打開“添加組態”彈框，其余步驟同方式一
組態設計
方式一：直接在模板組態列表中點擊“設計”
方式二：在產品管理中，找到對應的設備產品，點擊“組態設計”，前提是該模板已經添加過模板組態，否則需要先添加組態
組態分享
方式一：直接在模板組態列表中點擊“分享”

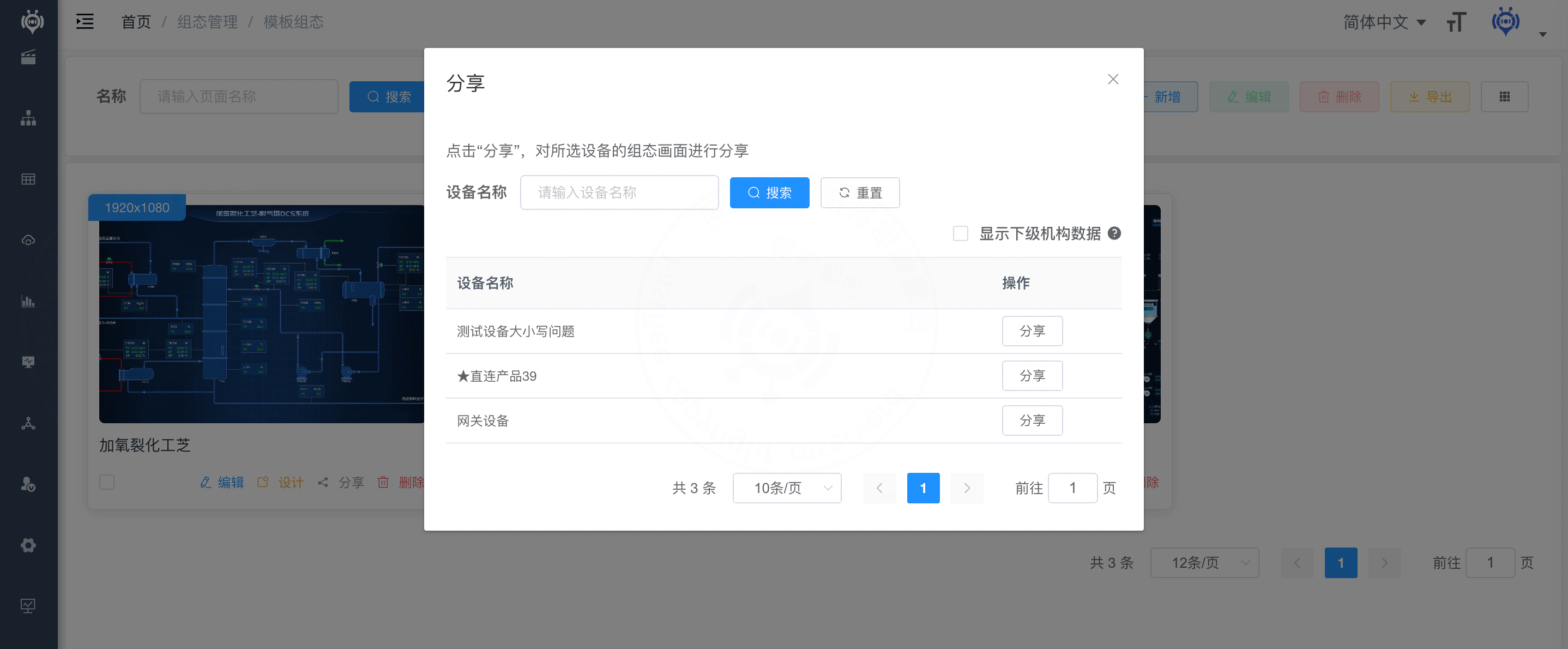

選擇要分享設備
方式二：在產品管理中，找到對應的產品，點擊組態分享，該模板已經添加過模板組態，否則分享失敗
選擇要分享設備

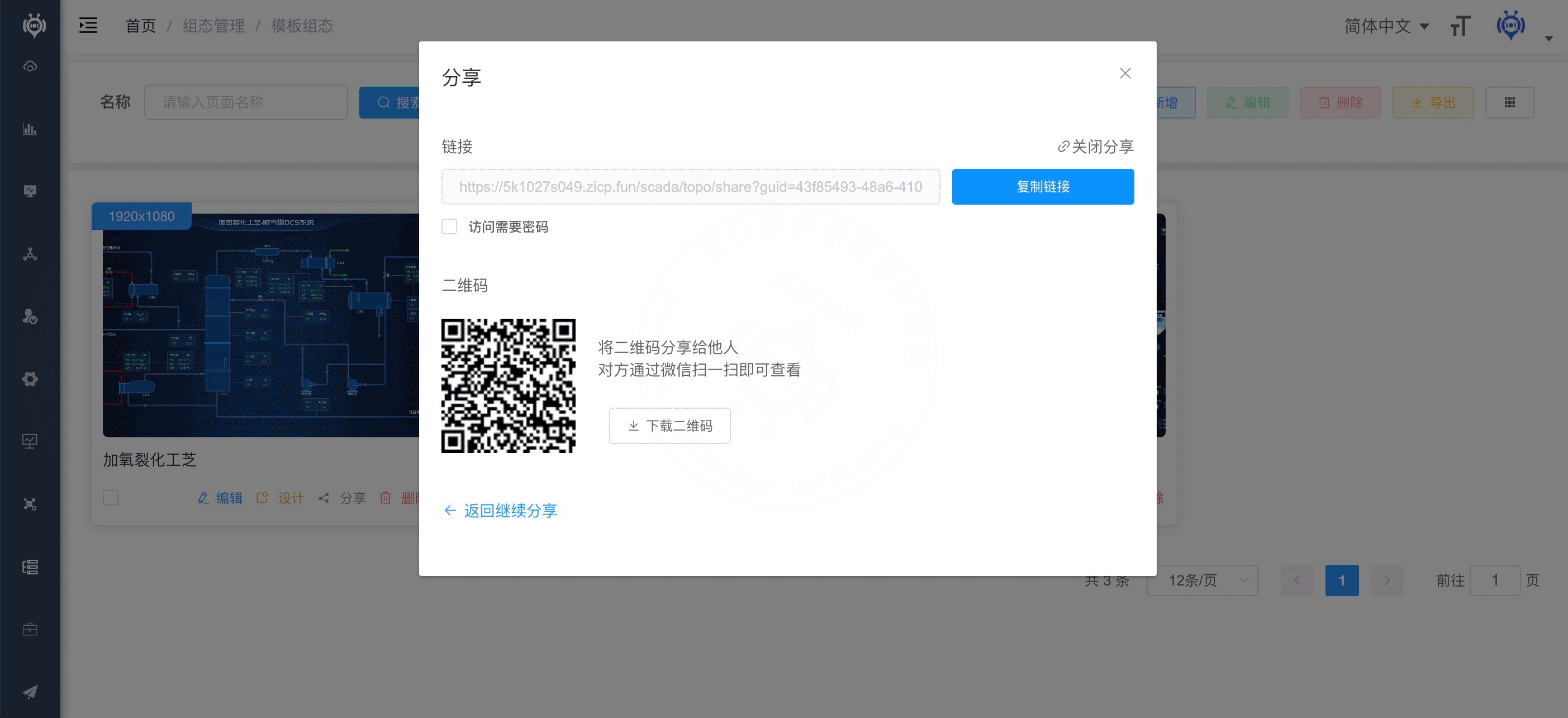

點擊“分享”生成分享鏈接或分享二維碼。分享鏈接可加密，后期也可關閉分享
方式三：在模版組態編輯器中點擊“分享”，其余步驟同方式一
刪除組態
選擇要?jiǎng)h除的組態，點擊“刪除”
在點擊“確認”按鈕，提示“刪除成功”，刪除后，該組態對應的模板下不再關聯組態畫面，與該模板相關聯的設備無法查看和分享組態，已經分享的組態對應的分享鏈接和分享二維碼會失效
2. 場景組態
場景組態 是針對場景繪制的組態畫面，變量來源于場景中的所有變量，以場景作為對象，繪制場景組態畫面，實現對場景的可視化管理。
添加組態，
方法一：點擊“新增”按鈕，需維護組件名稱、關聯場景必填信息
方法二：在場景列表中，點擊“組態設計”，如果該模板未曾添加過場景組態，則會跳轉到“場景組態”菜單下，并自動打開“添加組態”彈框，其余步驟同方式一
方法三：在產品管理中，點擊“查看”，點擊“組態應用”，如果沒有組態，可以點擊“創建組態”按鈕，將會跳轉到“場景組態”菜單下，并自動打開“添加組態”彈框，其余步驟同方式一
組態設計
方式一：直接在模場景組態列表中點擊“設計”
方式二：在場景列表中，找到對應的場景，點擊“組態設計”，前提是該模板已經添加過場景組態，否則需要先添加組態
組態分享
方式一：直接在場景組態列表中點擊“分享”，生成分享鏈接或分享二維碼。分享鏈接可加密，后期也可關閉分享
方式二：在場景組態編輯器中點擊“分享”，其余步驟同方式一
刪除組態
選擇要?jiǎng)h除的組態，點擊“刪除”
在點擊“確認”按鈕，提示“刪除成功”，刪除后，該組態對應的場景下不再關聯組態畫面，與該模型相關聯的場景無法查看和分享組態，已經分享的組態對應的分享鏈接和分享二維碼會失效

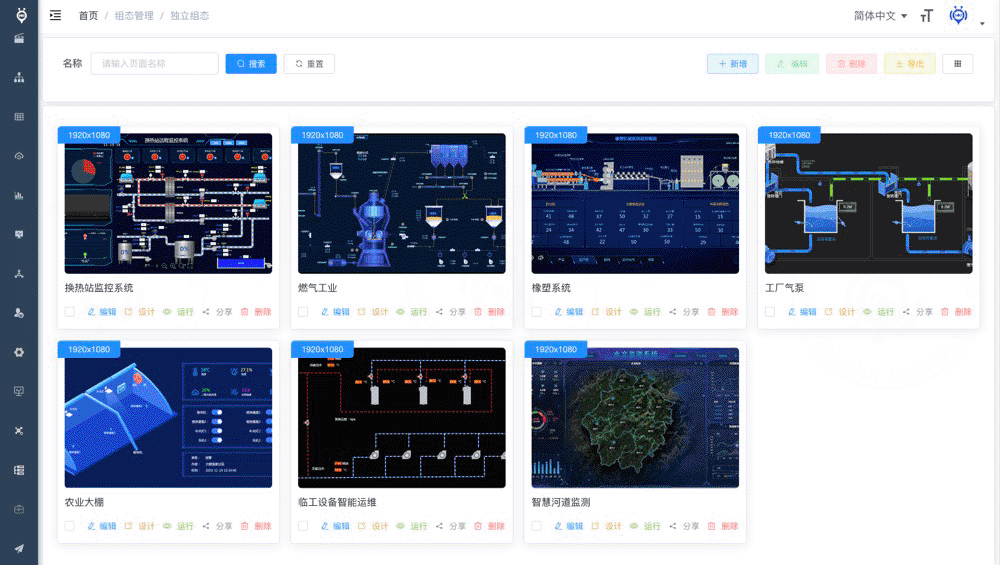

3. 獨立組態
獨立組態 針對組態應用畫面關聯多個設備或不同設備下的不同從機和數據點的相關數據顯示、控制等功能。獨立組態適用于不同產品下的設備組態設計，控件可關聯賬號內所有設備的數據變量。
添加組態，
點擊“新增”按鈕，需維護組件名稱、關聯場景必填信息
組態設計
直接在模場景組態列表中點擊“設計”
組態分享
方式一：直接在場景組態列表中點擊“分享”，生成分享鏈接或分享二維碼。分享鏈接可加密，后期也可關閉分享
方式二：在場景組態編輯器中點擊“分享”，其余步驟同方式一
刪除組態
選擇要?jiǎng)h除的組態，點擊“刪除”
在點擊“確認”按鈕，提示“刪除成功”，刪除后，已經分享的組態對應的分享鏈接和分享二維碼會失效

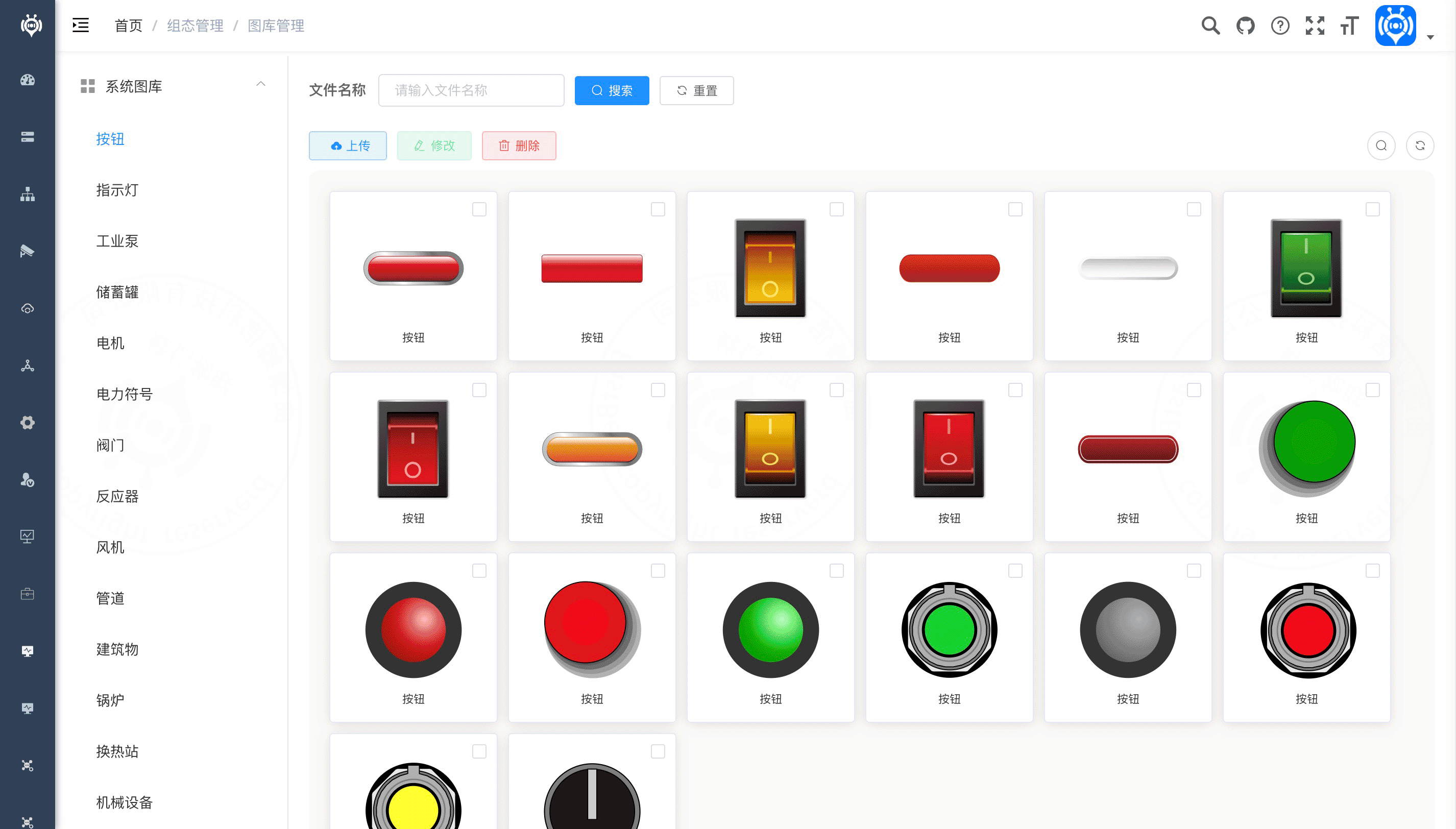

三、圖庫管理
圖庫管理可用于上傳和管理各種圖片，便于在組態編輯器中使用，系統已經內置了按鈕、指示燈、工業泵、儲蓄罐、電機、電力符號、閥門、反應器、風機、管道、建筑物、鍋爐、換熱站、機械設備、交通、警示標志、人物、天氣、自然、全景、3D等圖。

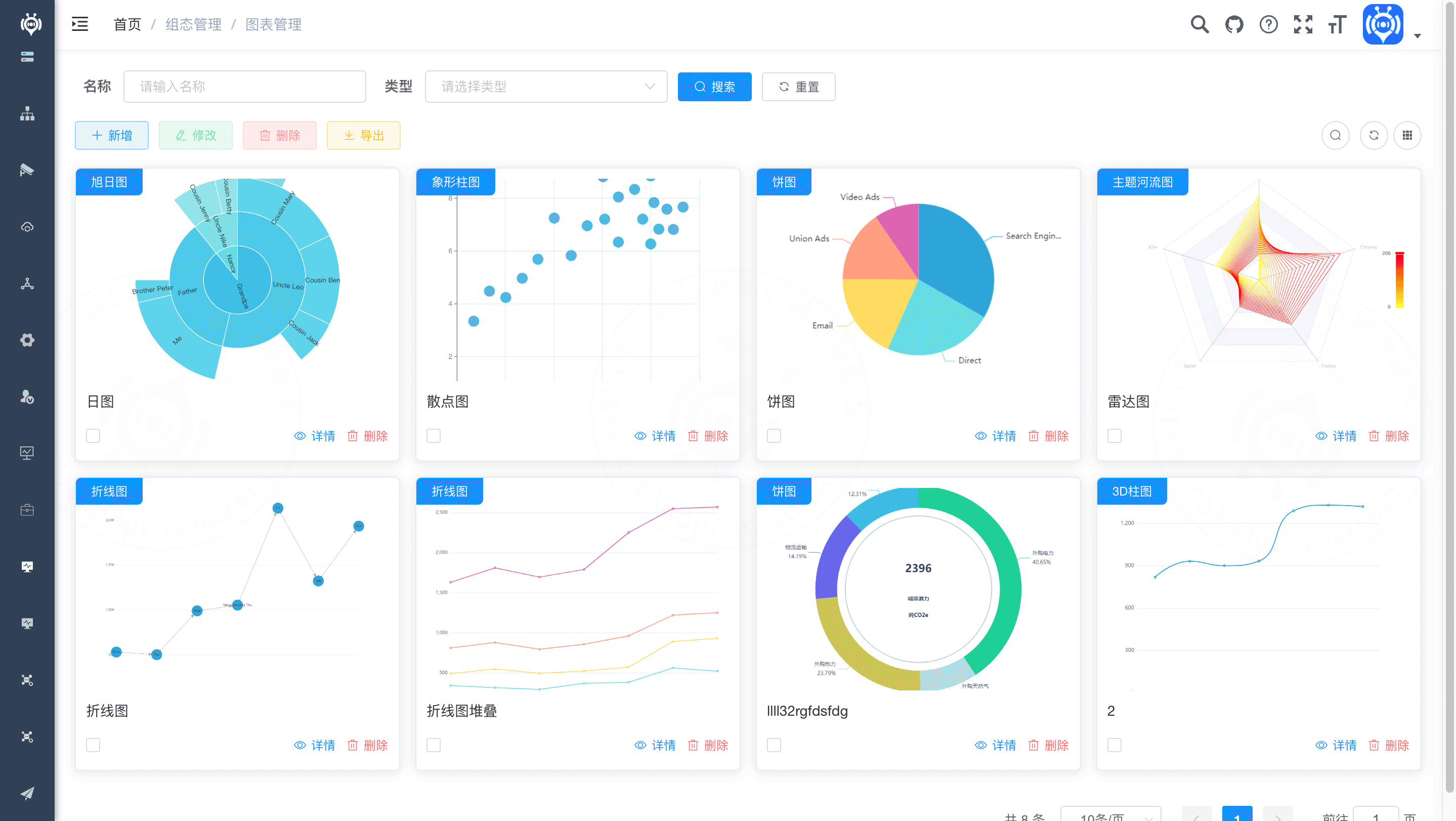

四、圖表管理
圖表管理用于自定義圖表組件，自定義組件可以在組態編輯器中使用。
自定義組件基于Echart進行擴展，可參考用Echart官網例子進行個性化定制，例如：需要在“組態編輯器“”中使用一個折線圖，可是在“圖表管理器”中定義一個折線圖組件，然后在“組態編輯器”左側“組件庫”中找到“圖表組件”找到對應組件拖拽到編輯面板中，同時根據需求可以在組態編輯器中對其進行數據綁定（目前只支持url綁定，后期將兼容mqtt通訊）。
圖表組件包含折線圖、柱狀圖、餅圖、散點圖、K線圖、雷達圖、熱力圖、關系圖、水球圖、樹圖、旭日?qǐng)D、儀表圖、漏斗圖、路徑圖、3D柱圖、3D地圖、詞云圖等。

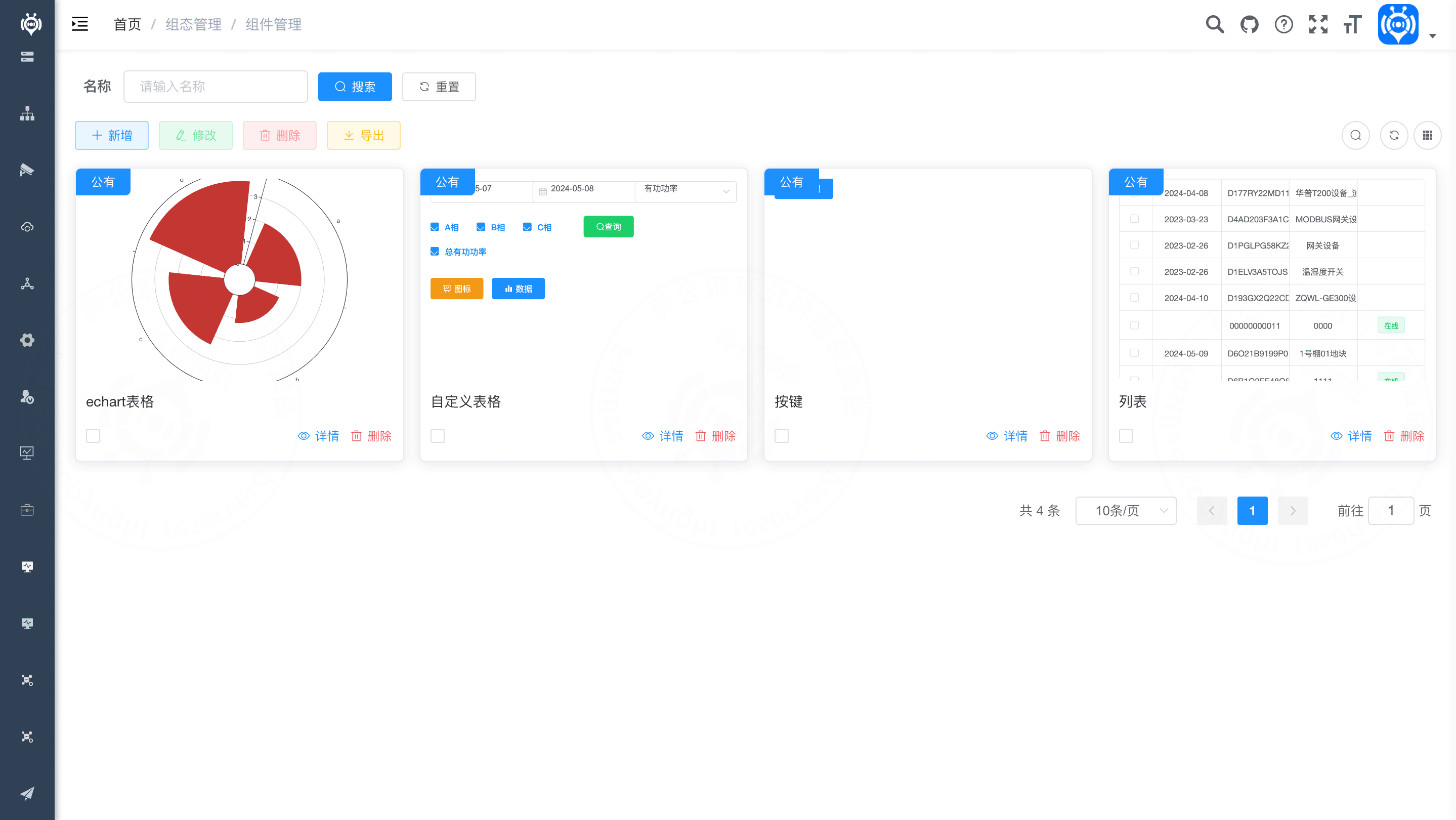

五、組件管理
組件管理是指用戶可以自行定義組件，支持Vue和ElementUI（可以使用http進行數據請求）。

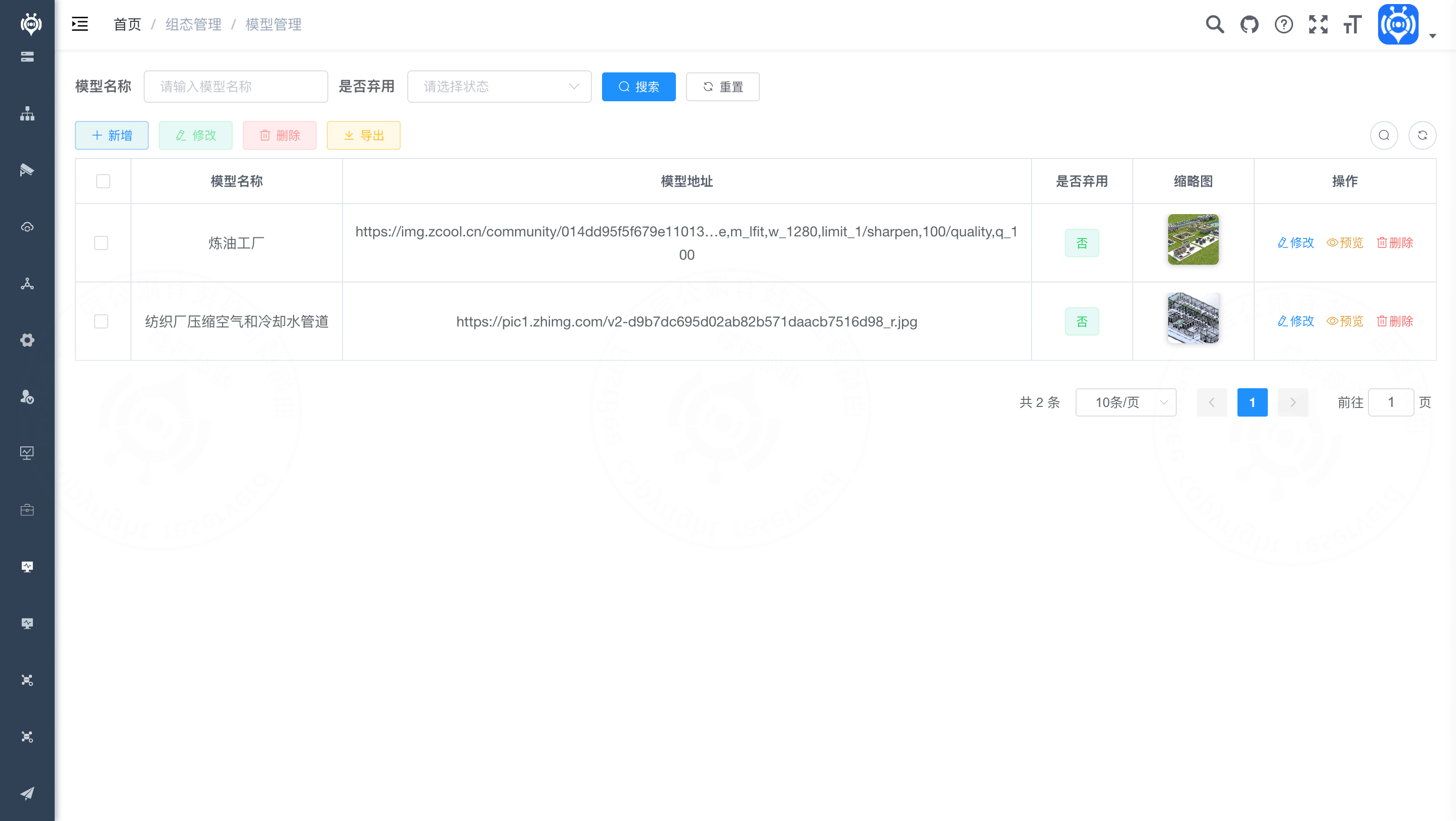

六、模型管理
模型管理是指通過url的方式導入3D模型，之后在組態編輯器中使用3D組件的時候可以直接選擇該模型（后期可以增加其他方式導入方式）。
